ZYNQ OCM和DDR核间数据共享速度测试

已于 2022-04-15 18:43:48 修改
阅读量3.7k 收藏 18
点赞数 1
CC 4.0 BY-SA版权
分类专栏： ZYNQ:FPGA_AXI_ARM 文章标签： fpga开发 arm开发
于 2021-06-04 23:23:07 首次发布
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.youkuaiyun.com/wangjie36/article/details/117574896
本文介绍了ZYNQ FPGA中CPU0和CPU1使用OCM及DDR进行核间数据共享的测试。在裸机环境下，OCM传输速度分别为10MB/S（1024字节）、13MB/S（4096字节）和25MB/S以上（256K字节）。DDR在裸机测试中，8192字节传输速度在12-48Mb。在Linux下，使用SMP架构的核间交互速率较高，而AMP和openAMP架构因中断次数影响速度，但在大包长情况下，AMP接近SMP。

一，核间CPU0和CPU1数据共享有两种方式，一是使用DDR的方式，二是使用OCM的方式，然后使用软中断通知彼此。要是CPU处理任务过于繁重，需要启动双核进行任务分配，核间交互的速度决定了ZYNQ处理性能能否够， 核间数据传输的速度是多少资料很少，这里我们用板子测试一下。

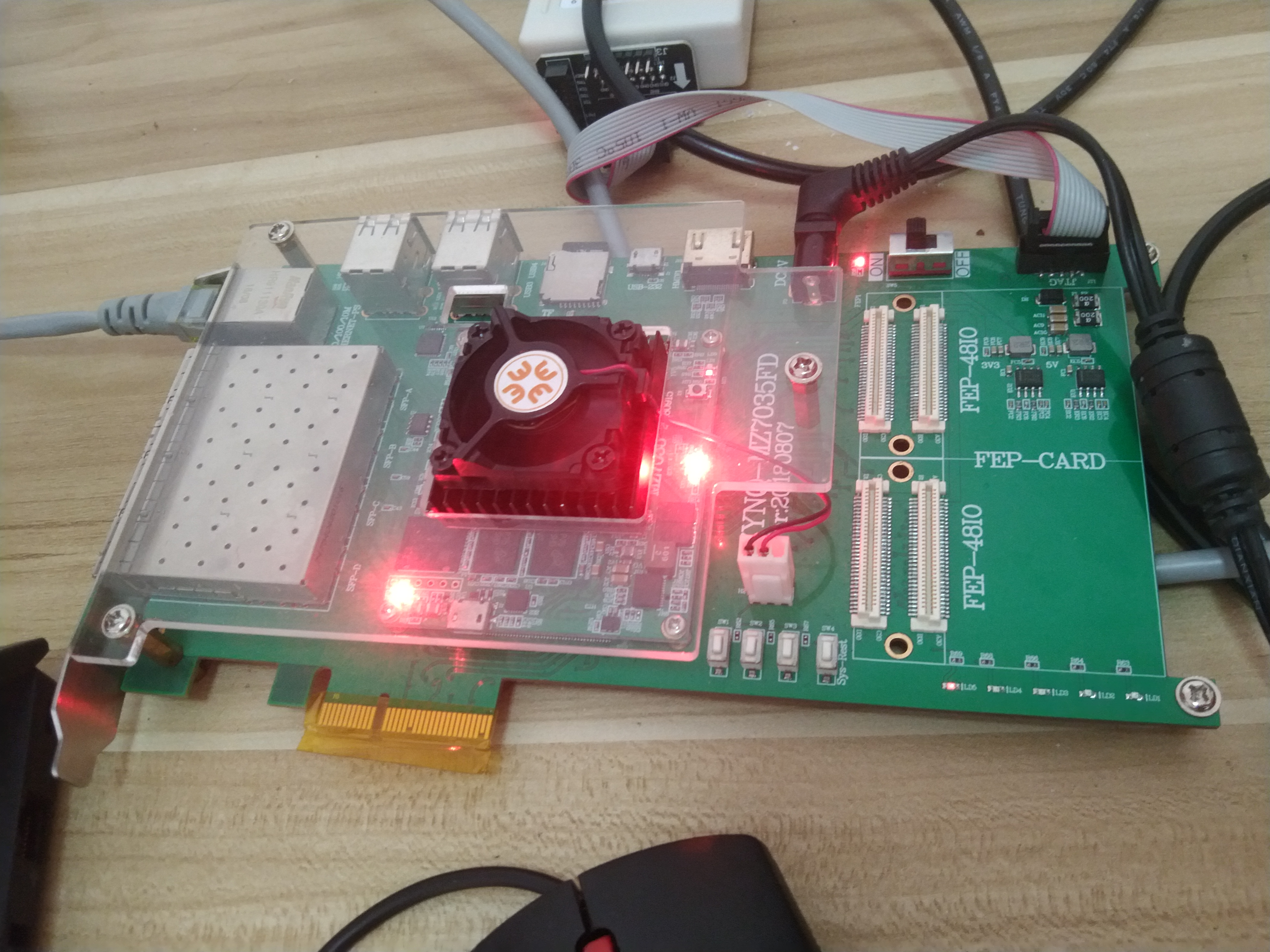

使用软件：vivado2017.4，使用芯片:XC7Z035FFG676-2，DDR型号：MT41J128M16RE-125

二，使用OCM进行数据共享

1,OCM地址分配

2，裸机状态下OCM共享数据速度测试，单位MB
