<think>我们正在为基于
ROS的四轮麦轮小车实现完整的导航功能。已知雷达驱动启动命令为`
roslaunch ydlidar_
ros_driver x3_lidar_view.launch`，功能包路径为`~/ydlidar_ws/src`。
完整的导航功能通常包括以下几个部分：
1. 建立机器人模型（URDF）
2. 搭建移动底盘驱动（包括电机控制和里程计计算）
3. 激光雷达驱动（已提供）
4. SLAM建图（如gmapping）
5. 地图保存（map_server）
6. 导航（move_base）
由于四轮麦轮小车采用全向移动方式，因此我们需要在移动底盘驱动中实现全向运动的控制，并在导航配置中考虑全向移动的特性。
步骤概述：
1. 创建机器人URDF模型，包含底盘、轮子、雷达等。
2. 编写电机驱动节点，订阅`cmd_vel`话题，将速度指令转换为四个麦轮的速度，并发布里程计。
3. 启动雷达驱动（已提供）。
4. 使用gmapping（或其他SLAM算法）进行建图。
5. 保存地图。
6. 配置move_base，使用保存的地图进行导航。
由于代码量较大，这里将分步骤提供关键代码和配置。
第一步：创建URDF模型
假设我们的小车是一个矩形，四个麦轮分别位于四个角。每个麦轮由两个滚轮组成，但我们在URDF中通常用一个圆柱体表示一个麦轮。注意麦轮的安装角度（通常为45度）。
例如，创建一个名为`mecanum_bot.urdf`的文件，存放在功能包（如`mecanum_bot_description`）中：
```xml
<?xml version="
1.0"?>
<robot name="mecanum_bot">
<link name="base_link">
<visual>
<geometry>
<box size="0.4 0.3 0.
1"/>
</geometry>
</visual>
</link>
<link name="front_left_wheel_link">
<visual>
<geometry>
<cylinder length="0.02" radius="0.05"/>
</geometry>
</visual>
</link>
<!-- 类似定义front_right_wheel_link, rear_left_wheel_link, rear_right_wheel_link -->
<joint name="front_left_wheel_joint" type="continuous">
<parent link="base_link"/>
<child link="front_left_wheel_link"/>
<origin xyz="0.2 0.
15 0" rpy="0 0 0"/>
<axis xyz="0
1 0"/>
</joint>
<!-- 其他三个轮子类似，注意位置和方向 -->
<!-- 注意：麦轮需要调整安装角度，例如前左轮为45度，则使用rpy="0 0 0.7854"（45度的弧度） -->
<!-- 雷达 -->
<link name="laser_frame">
<visual>
<geometry>
<cylinder length="0.05" radius="0.05"/>
</geometry>
</visual>
</link>
<joint name="laser_joint" type="fixed">
<parent link="base_link"/>
<child link="laser_frame"/>
<origin xyz="0 0 0.
1" rpy="0 0 0"/>
</joint>
<!-- 其他传感器（可选） -->
</robot>
```
第二步：编写电机驱动和里程计节点
我们需要一个节点来订阅`cmd_vel`（类型为`geometry_msgs/Twist`），并将其转换为四个麦轮的速度。同时，根据轮子的速度计算里程计。
麦轮运动学模型（以常见的四轮布局为例）：
设小车中心为原点，轮子位置分别为
(前左, 前右, 后左, 后右
) =
( (l, w
),
(l, -w
),
(-l, w
),
(-l, -w
) )，其中l为前后轮距的一半，w为左右轮距的一半。
速度转换公式（逆运动学）：
设小车线速度在x、y方向的分量为$v_x$、$v_y$，角速度为$\omega$，则四个轮子的速度$v_
1, v_2, v_3, v_4$（分别对应前左、前右、后左、后右）为：
$$ v_
1 = v_x - v_y - \omega \cdot
(l + w
) $$
$$ v_2 = v_x + v_y + \omega \cdot
(l + w
) $$
$$ v_3 = v_x + v_y - \omega \cdot
(l + w
) $$
$$ v_4 = v_x - v_y + \omega \cdot
(l + w
) $$
注意：这个公式是其中一种布局的推导，具体取决于轮子的安装方向。实际应用中需要根据轮子的实际安装方向调整正负号。
里程计计算（正运动学）：
根据四个轮子的速度（通过编码器获取）可以反推小车速度：
$$ v_x = \frac{v_
1 + v_2 + v_3 + v_4}{4} $$
$$ v_y = \frac{-v_
1 + v_2 + v_3 - v_4}{4} $$
$$ \omega = \frac{-v_
1 + v_2 - v_3 + v_4}{4
(l+w
)} $$
然后通过积分得到位置和姿态。
由于我们这里没有实际的电机，所以假设我们已经有一个可以控制电机的底层驱动，并且可以通过串口或CAN总线发送轮速指令。这里我们用一个节点模拟，即接收`cmd_vel`，计算轮速（这里我们只是发布计算后的轮速，实际控制需要根据具体硬件编写驱动），并发布里程计。
创建一个新的功能包（如`mecanum_bot_driver`），然后在`src`下创建`mecanum_driver.cpp`（或使用Python，这里以Python为例）。
注意：在
ROS中，通常使用`nav_msgs/Odometry`消息类型发布里程计，并使用`tf`发布坐标变换（从`odom`到`base_link`）。
以下是一个简化的节点代码（`mecanum_driver.py`）：
```python
#!/usr/bin/env python
import
rospy
import tf
from
math import sin, cos
from geometry_msgs.msg import Twist
from nav_msgs.msg import Odometry
from tf.broadcaster import TransformBroadcaster
# 定义机器人的物理参数
l = 0.
15 # 前后轮轴距的一半（单位：米）
w = 0.
10 # 左右轮距的一半（单位：米）
class MecanumDriver:
def __init__
(self
):
rospy.init_node
('mecanum_driver'
)
self.odom_pub =
rospy.Publisher
('/odom', Odometry, queue_size=
10
)
self.odom_broadcaster = TransformBroadcaster
()
rospy.Subscriber
('/cmd_vel', Twist, self.cmd_vel_cb
)
# 初始位置和姿态
self.x = 0.0
self.y = 0.0
self.theta = 0.0
self.last_time =
rospy.Time.now
()
# 设置更新频率
self.rate =
rospy.Rate
(10
) #
10Hz
def cmd_vel_cb
(self, msg
):
# 获取当前时间
current_time =
rospy.Time.now
()
dt =
(current_time - self.last_time
).to_sec
()
self.last_time = current_time
# 从Twist消息中获取速度
vx = msg.linear.x
vy = msg.linear.y
vth = msg.angular.z
# 更新位置（积分）
delta_x =
(vx * cos
(self.theta
) - vy * sin
(self.theta
)) * dt
delta_y =
(vx * sin
(self.theta
) + vy * cos
(self.theta
)) * dt
delta_th = vth * dt
self.x += delta_x
self.y += delta_y
self.theta += delta_th
# 发布tf变换：odom->base_link
odom_quat = tf.transformations.quaternion_from_euler
(0, 0, self.theta
)
self.odom_broadcaster.sendTransform
(
(self.x, self.y, 0.
),
odom_quat,
current_time,
"base_link",
"odom"
)
# 发布里程计消息
odom = Odometry
()
odom.header.stamp = current_time
odom.header.frame_id = "odom"
odom.child_frame_id = "base_link"
odom.pose.pose.position.x = self.x
odom.pose.pose.position.y = self.y
odom.pose.pose.position.z = 0.0
odom.pose.pose.orientation.x = odom_quat[0]
odom.pose.pose.orientation.y = odom_quat[
1]
odom.pose.pose.orientation.z = odom_quat[2]
odom.pose.pose.orientation.w = odom_quat[3]
odom.twist.twist.linear.x = vx
odom.twist.twist.linear.y = vy
odom.twist.twist.angular.z = vth
self.odom_pub.publish
(odom
)
def run
(self
):
while not
rospy.is_shutdown
():
self.rate.sleep
()
if __name__ == '__main__':
try:
driver = MecanumDriver
()
driver.run
()
except
rospy.
ROSInterruptException:
pass
```
注意：上述里程计计算是近似的，实际中应该使用编码器反馈的轮速来计算。这里为了简化，我们直接使用`cmd_vel`积分得到里程计，实际应用中需要根据轮速反馈计算。
第三步：启动雷达驱动
已知命令：`
roslaunch ydlidar_
ros_driver x3_lidar_view.launch`
第四步：SLAM建图
使用gmapping进行建图。需要启动gmapping节点，并配置相关参数。
创建一个启动文件，例如`slam.launch`：
```xml
<launch>
<!-- 启动雷达驱动 -->
<include file="$
(find ydlidar_
ros_driver
)/launch/x3_lidar_view.launch" />
<!-- 启动机器人模型 -->
<param name="robot_description" command="$
(find xacro
)/xacro '$
(find mecanum_bot_description
)/urdf/mecanum_bot.urdf'" />
<!-- 启动机器人状态发布 -->
<node pkg="robot_state_publisher" type="robot_state_publisher" name="robot_state_publisher" />
<!-- 启动gmapping -->
<node pkg="gmapping" type="slam_gmapping" name="slam_gmapping" output="screen">
<param name="base_frame" value="base_link"/>
<param name="odom_frame" value="odom"/>
<param name="map_update_interval" value="5.0"/>
<param name="maxUrange" value="
16.0"/>
<param name="sigma" value="0.05"/>
<param name="kernelSize" value="
1"/>
<param name="lstep" value="0.05"/>
<param name="astep" value="0.05"/>
<param name="iterations" value="5"/>
<param name="lsigma" value="0.075"/>
<param name="ogain" value="3.0"/>
<param name="lskip" value="0"/>
<param name="srr" value="0.0
1"/>
<param name="srt" value="0.02"/>
<param name="str" value="0.0
1"/>
<param name="stt" value="0.02"/>
<param name="linearUpdate" value="0.5"/>
<param name="angularUpdate" value="0.436"/>
<param name="temporalUpdate" value="-
1.0"/>
<param name="resampleThreshold" value="0.5"/>
<param name="particles" value="80"/>
<param name="xmin" value="-50.0"/>
<param name="ymin" value="-50.0"/>
<param name="xmax" value="50.0"/>
<param name="ymax" value="50.0"/>
<param name="delta" value="0.05"/>
<param name="llsamplerange" value="0.0
1"/>
<param name="llsamplestep" value="0.0
1"/>
<param name="lasamplerange" value="0.005"/>
<param name="lasamplestep" value="0.005"/>
</node>
</launch>
```
第五步：保存地图
建图完成后，使用map_server保存地图：
```bash
rosrun map_server map_saver -f mymap
```
第六步：导航
使用move_base进行导航。需要配置move_base的参数，包括全局代价地图、局部代价地图、全局路径规划器（如NavFn）、局部路径规划器（如TebLocalPlanner，支持全向移动）等。
由于全向移动机器人，我们推荐使用TebLocalPlanner，因为它支持全向运动。
首先，安装TebLocalPlanner：
```bash
sudo apt-get install
ros-$
ROS_DISTRO-teb-local-planner
```
然后，创建配置文件（在功能包`mecanum_bot_navigation`的`config`文件夹下）：
- `
costmap_common_params.yaml`
- `global_
costmap_params.yaml`
- `local_
costmap_params.yaml`
- `teb_local_planner_params.yaml`
由于配置内容较多，这里只给出关键部分，具体参数需要根据机器人调整。
`teb_local_planner_params.yaml`中需要设置机器人类型为全向：
```yaml
robot_type: omni
```
然后，创建启动文件`navigation.launch`：
```xml
<launch>
<!-- 启动雷达驱动 -->
<include file="$
(find ydlidar_
ros_driver
)/launch/x3_lidar_view.launch" />
<!-- 启动机器人模型 -->
<param name="robot_description" command="$
(find xacro
)/xacro '$
(find mecanum_bot_description
)/urdf/mecanum_bot.urdf'" />
<!-- 启动机器人状态发布 -->
<node pkg="robot_state_publisher" type="robot_state_publisher" name="robot_state_publisher" />
<!-- 启动地图服务器 -->
<arg name="map_file" default="$
(find mecanum_bot_navigation
)/maps/mymap.yaml"/>
<node pkg="map_server" type="map_server" name="map_server" args="$
(arg map_file
)" />
<!-- 启动AMCL节点 -->
<include file="$
(find mecanum_bot_navigation
)/launch/amcl.launch" />
<!-- 启动move_base -->
<node pkg="move_base" type="move_base" respawn="false" name="move_base" output="screen">
<
rosparam file="$
(find mecanum_bot_navigation
)/config/
costmap_common_params.yaml" command="load" ns="global_
costmap" />
<
rosparam file="$
(find mecanum_bot_navigation
)/config/
costmap_common_params.yaml" command="load" ns="local_
costmap" />
<
rosparam file="$
(find mecanum_bot_navigation
)/config/local_
costmap_params.yaml" command="load" />
<
rosparam file="$
(find mecanum_bot_navigation
)/config/global_
costmap_params.yaml" command="load" />
<
rosparam file="$
(find mecanum_bot_navigation
)/config/teb_local_planner_params.yaml" command="load" />
<!-- 设置全局规划器 -->
<param name="base_global_planner" value="global_planner/GlobalPlanner" />
<!-- 设置局部规划器 -->
<param name="base_local_planner" value="teb_local_planner/TebLocalPlanner
ROS" />
<remap from="cmd_vel" to="/cmd_vel" />
</node>
</launch>
```
注意：AMCL也需要配置，这里省略了AMCL的启动文件内容。
由于这是一个复杂的系统，实际中需要调整大量参数并进行测试。
终端指令总结：
1. 启动建图：
```bash
roslaunch mecanum_bot_navigation slam.launch
```
然后使用键盘或遥控控制机器人移动，完成建图后保存地图。
2. 启动导航：
```bash
roslaunch mecanum_bot_navigation navigation.launch
```
注意：以上代码和配置仅为示例，实际使用时需要根据具体硬件和需求调整。
由于篇幅限制，无法提供所有细节，但希望这个指南能帮助你开始实现。
§§相关问题§§
1. 如何调整gmapping参数以提高建图质量？
2. 在
ROS中如何为全向移动机器人配置TebLocalPlanner？
3. 如何验证里程计的准确性？</think>###
ROS四轮麦轮小车完整导航功能实现指南
为实现基于
ROS的四轮麦轮小车的完整导航功能，需要完成以下核心模块：
####
1. 系统架构
```
[雷达传感器] -> [SLAM建图] -> [导航地图]
| |
[底盘驱动] <- [运动控制] <- [路径规划]
| |
[IMU/编码器] -> [定位] -> [避障]
```
#### 2. 核心功能包结构
```bash
~/ydlidar_ws/src/
├── mecanum_bot_description/ # 机器人模型
├── mecanum_bot_control/ # 底盘驱动
├── mecanum_bot_navigation/ # 导航配置
└── ydlidar_
ros_driver/ # 雷达驱动
```
#### 3. 关键代码实现
**A. 麦轮运动学模型（mecanum_bot_control/src/kinematics.cpp）**
```cpp
#include <
ros/
ros.h>
#include <geometry_msgs/Twist.h>
#include <sensor_msgs/JointState.h>
// 麦轮运动学参数
const double WHEEL_RADIUS = 0.05; // 轮半径
(m
)
const double LX = 0.
15; // 轮距x方向
(m
)
const double LY = 0.
10; // 轮距y方向
(m
)
void cmdVelCallback
(const geometry_msgs::Twist::ConstPtr& msg
) {
// 运动学逆解: 将Twist转换为四个轮速
double vx = msg->linear.x;
double vy = msg->linear.y;
double wz = msg->angular.z;
// 麦轮运动学方程
double w
1 =
(vx - vy - wz*
(LX+LY
)) / WHEEL_RADIUS; // 前左轮
double w2 =
(vx + vy + wz*
(LX+LY
)) / WHEEL_RADIUS; // 前右轮
double w3 =
(vx + vy - wz*
(LX+LY
)) / WHEEL_RADIUS; // 后左轮
double w4 =
(vx - vy + wz*
(LX+LY
)) / WHEEL_RADIUS; // 后右轮
// 发布到电机控制器
sensor_msgs::JointState wheel_speeds;
wheel_speeds.velocity = {w
1, w2, w3, w4};
// ... [发布到硬件接口]
}
```
**B. 导航配置（mecanum_bot_navigation/config/teb_params.yaml）**
```yaml
TebLocalPlanner
ROS:
robot_type: omni # 全向移动机器人
max_vel_x: 0.5 # 最大线速度
(m/s
)
max_vel_y: 0.5 # 横向最大速度
max_vel_theta:
1.0 # 最大角速度
(rad/s
)
acc_lim_x: 0.5 # 线加速度限制
acc_lim_y: 0.5
acc_lim_theta:
1.0
min_turning_radius: 0.0 # 全向机器人无最小转弯半径
footprint_model: # 机器人轮廓
type: "polygon"
vertices: [[-0.2, -0.
15], [0.2, -0.
15], [0.2, 0.
15], [-0.2, 0.
15]]
```
#### 4. 完整终端指令流程
**步骤
1：启动雷达驱动**
```bash
roslaunch ydlidar_
ros_driver x3_lidar_view.launch
```
**步骤2：启动机器人模型**
```bash
roslaunch mecanum_bot_description display.launch
```
**步骤3：启动底盘驱动**
```bash
roslaunch mecanum_bot_control base_controller.launch
```
**步骤4：SLAM建图（使用gmapping）**
```bash
roslaunch mecanum_bot_navigation slam_gmapping.launch
# 使用键盘控制建图
rosrun teleop_twist_keyboard teleop_twist_keyboard.py
```
**步骤5：保存地图**
```bash
rosrun map_server map_saver -f ~/maps/mecanum_map
```
**步骤6：启动导航（使用teb_local_planner）**
```bash
roslaunch mecanum_bot_navigation navigation.launch
```
**步骤7：发送导航目标（使用Rviz）**
```bash
rosrun rviz rviz -d `
rospack find mecanum_bot_navigation`/rviz/nav.rviz
```
#### 5. 关键配置文件
**导航启动文件（navigation.launch）**
```xml
<launch>
<!-- 加载地图 -->
<node pkg="map_server" type="map_server" name="map_server" args="$
(find mecanum_bot_navigation
)/maps/mecanum_map.yaml"/>
<!-- AMCL定位 -->
<include file="$
(find mecanum_bot_navigation
)/launch/amcl.launch"/>
<!-- MoveBase导航 -->
<node pkg="move_base" type="move_base" respawn="false" name="move_base">
<
rosparam file="$
(find mecanum_bot_navigation
)/config/
costmap_common_params.yaml" command="load" ns="global_
costmap"/>
<
rosparam file="$
(find mecanum_bot_navigation
)/config/
costmap_common_params.yaml" command="load" ns="local_
costmap"/>
<
rosparam file="$
(find mecanum_bot_navigation
)/config/local_
costmap_params.yaml" command="load"/>
<
rosparam file="$
(find mecanum_bot_navigation
)/config/global_
costmap_params.yaml" command="load"/>
<
rosparam file="$
(find mecanum_bot_navigation
)/config/teb_params.yaml" command="load"/>
<param name="base_local_planner" value="teb_local_planner/TebLocalPlanner
ROS"/>
<param name="controller_frequency" value="
10.0"/>
</node>
</launch>
```
#### 6. 调试技巧
1. 检查TF树是否正确：
```bash
rosrun tf view_frames
evince frames.pdf
```
2. 监控导航状态：
```bash
rostopic echo /move_base/status
```
3. 可视化代价地图：
```bash
roslaunch mecanum_bot_navigation
costmap_viewer.launch
```
### 注意事项
1. 麦轮机器人需使用支持全向移动的局部规划器（如teb_local_planner）
2. 运动学参数需根据实际机器人尺寸精确配置
3. 导航性能取决于雷达精度和地图质量
4. 全向移动时需增大避障安全距离

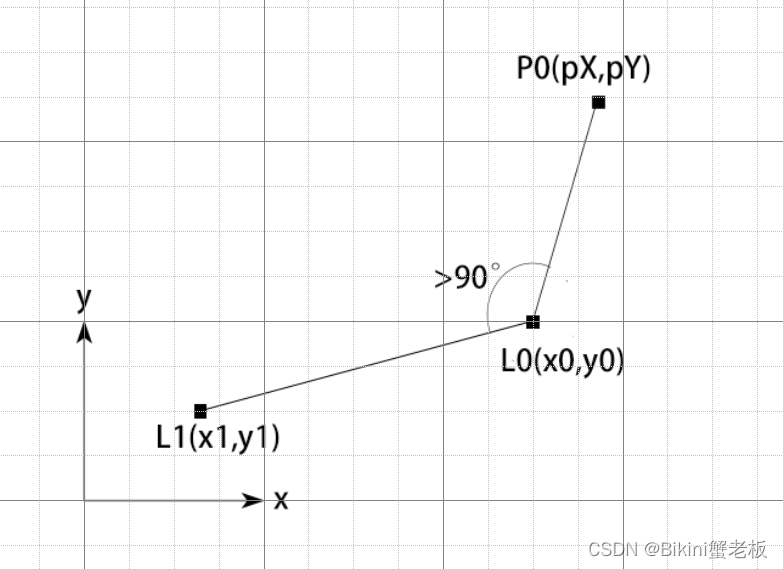

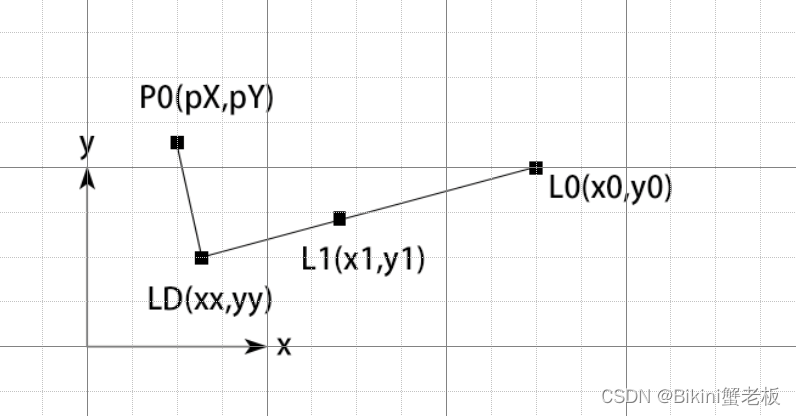

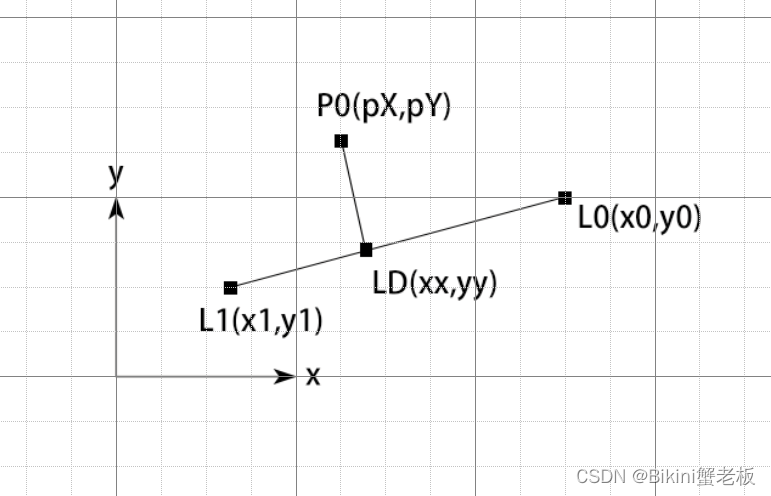

本文详细介绍了ROS中costmap_2d库中的几个关键数学函数，包括sign函数、distance函数、distanceToLine函数以及intersects函数。这些函数涉及点到点、点到线段的距离计算，以及判断点是否在多边形内部或多边形间是否相交的算法，对于理解ROS中的路径规划和避障功能至关重要。
扫一扫
4497
被折叠的 条评论
为什么被折叠?
到【灌水乐园】发言
