Solid works曲面放样

此篇木我们还是学习曲面,将用到曲面放样、曲面缝合(自动填充)、平面、投影、曲面裁剪、特征加厚
下面我们以绘制一个洗衣液桶来讲述此篇上述命令
注意:
放样如果采用多条引线,引线不得绘制在同一草图之中

前视基准面绘制草图:中心矩形150—80
在这里插入图片描述

圆角:R10
**
**

退出草图----插入基准平面
在这里插入图片描述

选择上视基准面为参考平面—距离280

**
**

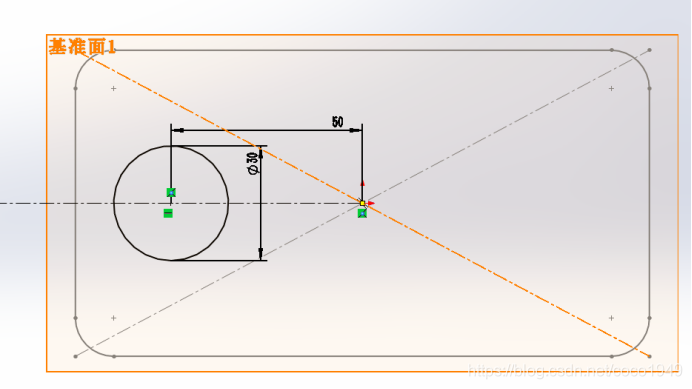

在刚刚插入的基准面以绘制草图:圆,直径30
在这里插入图片描述

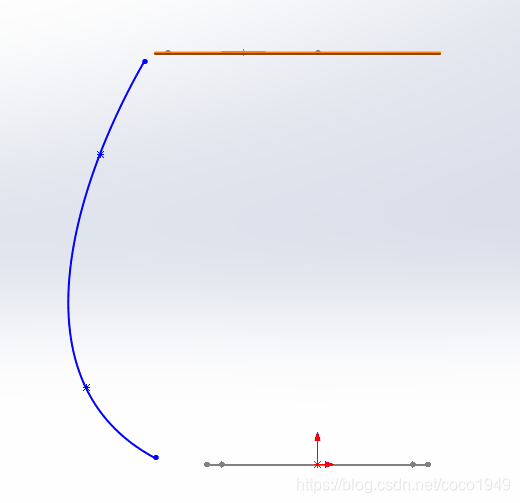

在前视基准面绘制样条曲线(为放样的第一条引线)
在这里插入图片描述

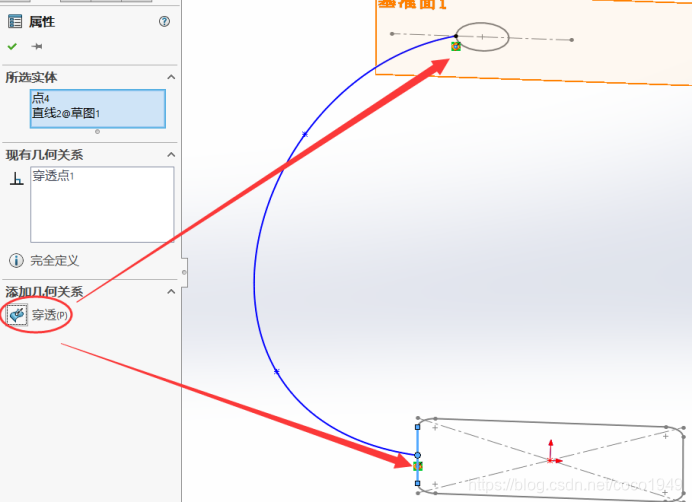

退出草图,使样条曲线的两端分别与上下两个草图添加穿透关系(同时
选中端点与草图即可)
、
在这里插入图片描述

退出草图绘制(放样如果采用多条引线,引线不得绘制在同一草图之中),再在前视基准面会制样条曲线(此曲线为放样的第二根引线)
在这里插入图片描述

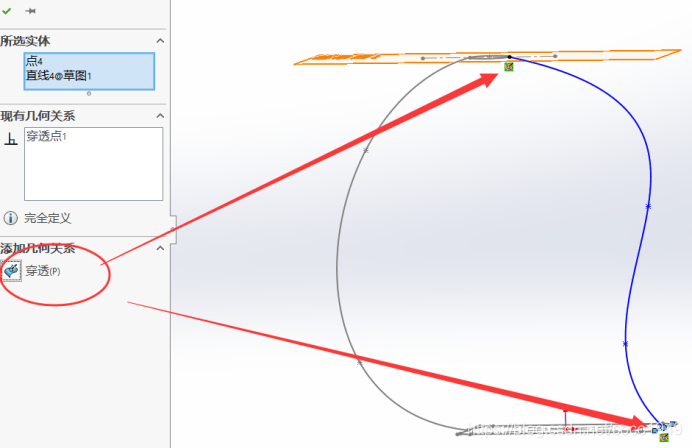

添加穿透关系
在这里插入图片描述

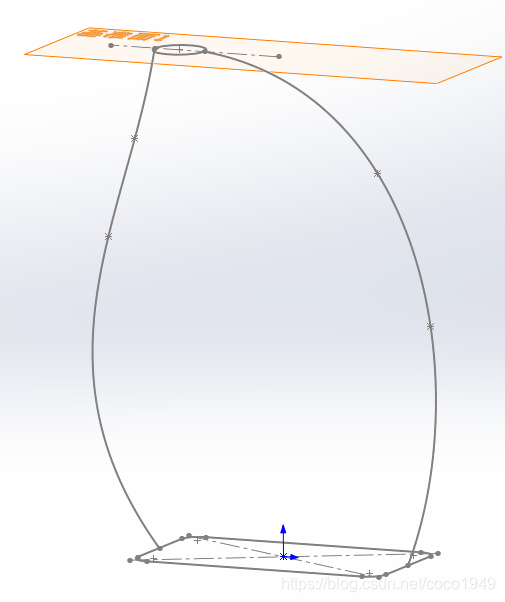

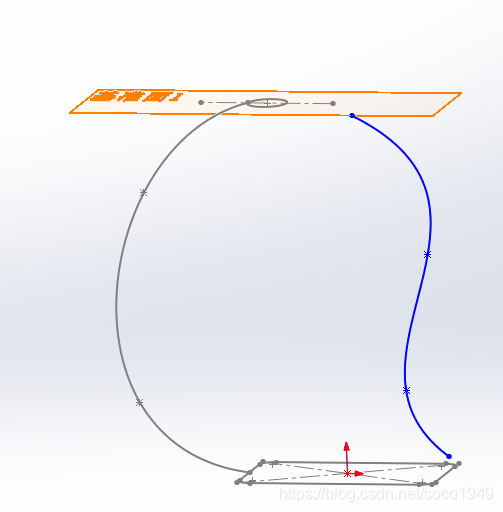

得到下图
在这里插入图片描述

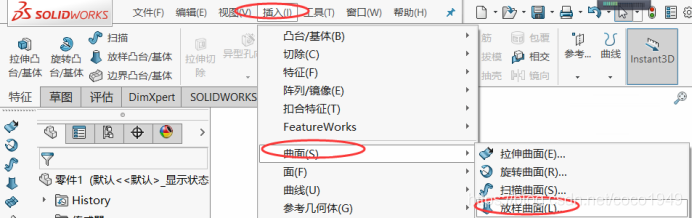

插入—曲面–曲面放样
在这里插入图片描述

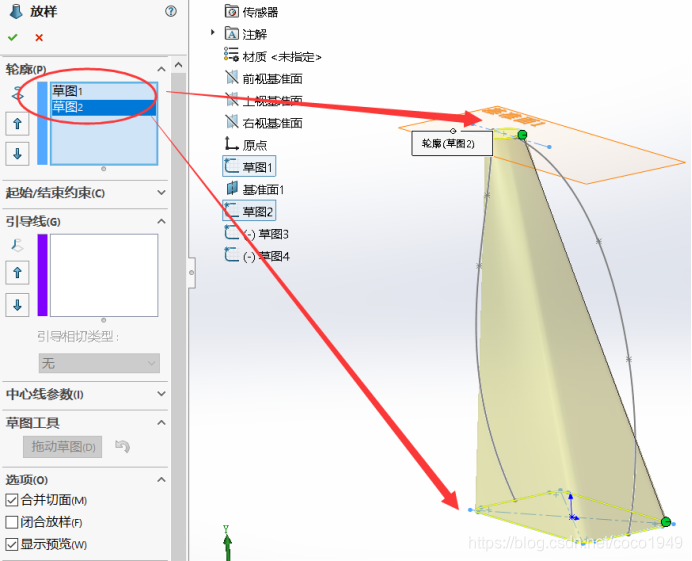

轮廓为圆和下方矩形

在这里插入图片描述

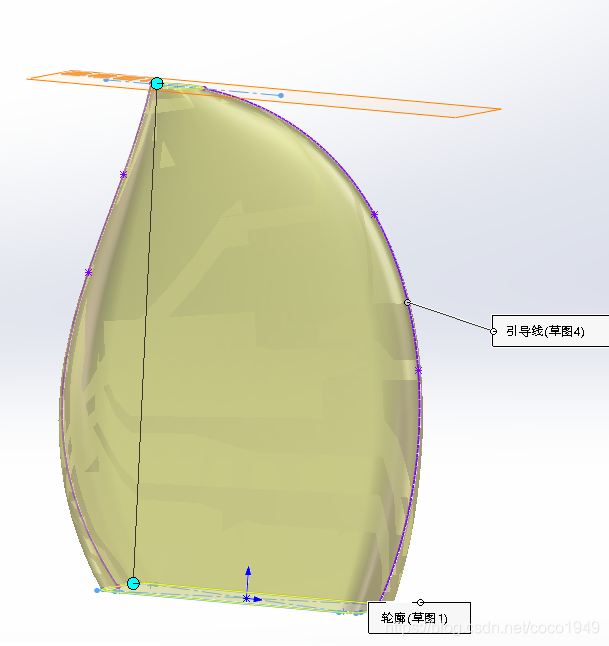

添加引线:两个草图的样条曲线

在这里插入图片描述

确认,剖开看,只有一个面
在这里插入图片描述

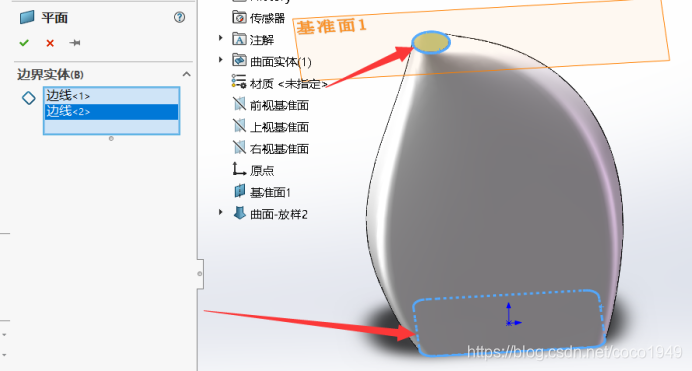

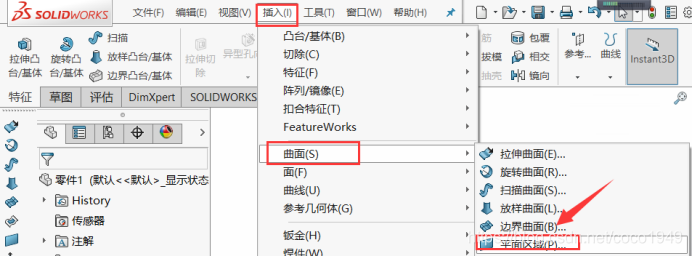

插入----曲面----平面区域
在这里插入图片描述
![在这里插入图片描述](h
选中上下两个平面,使两个平面空洞处填补
选中圆与下面矩形

在这里插入图片描述

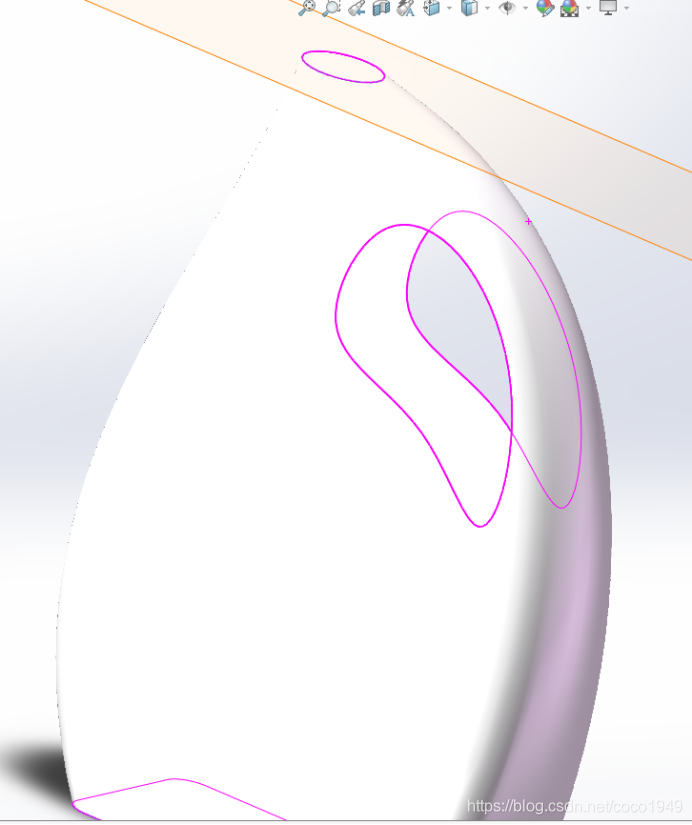

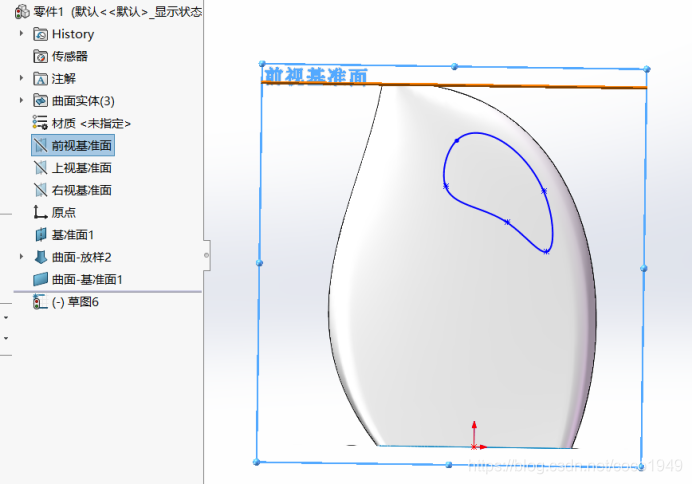

前视基准面 绘制封闭的样条曲线

在这里插入图片描述

点击特征——曲线—分割线

**
**

发现前后两面都有投影,都被分割了
**加粗样式
**

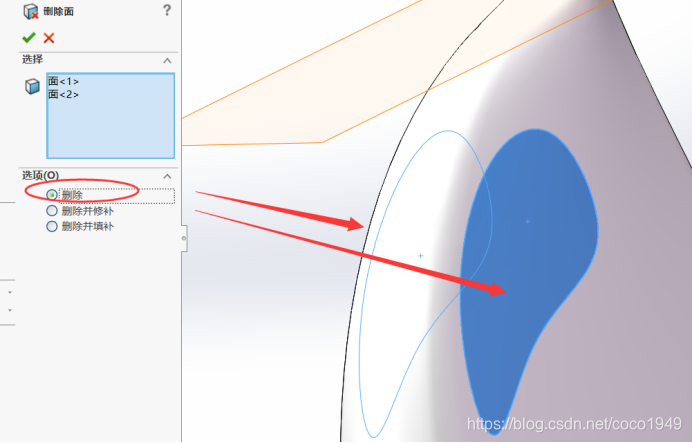

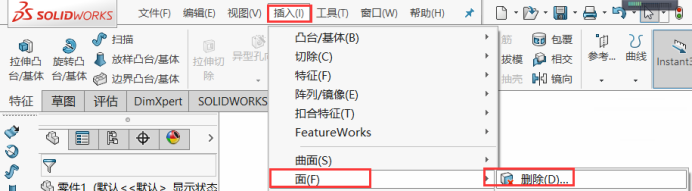

插入—面---删减
在这里插入图片描述

选择刚刚分割的两个面
在这里插入图片描述

可以发现,确实删掉了
在这里插入图片描述

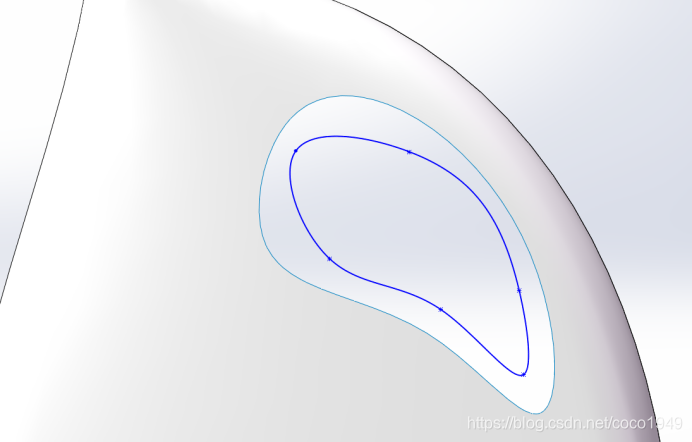

在前视基准面绘制草图,还是绘制一个封闭的样条曲线

在这里插入图片描述

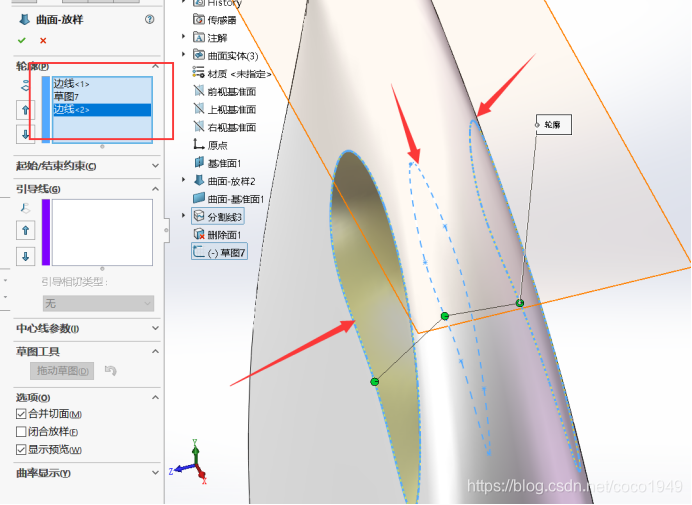

曲面放样:选中刚刚绘制的样条曲线以及两个切除后的边框

在这里插入图片描述

确认
在这里插入图片描述

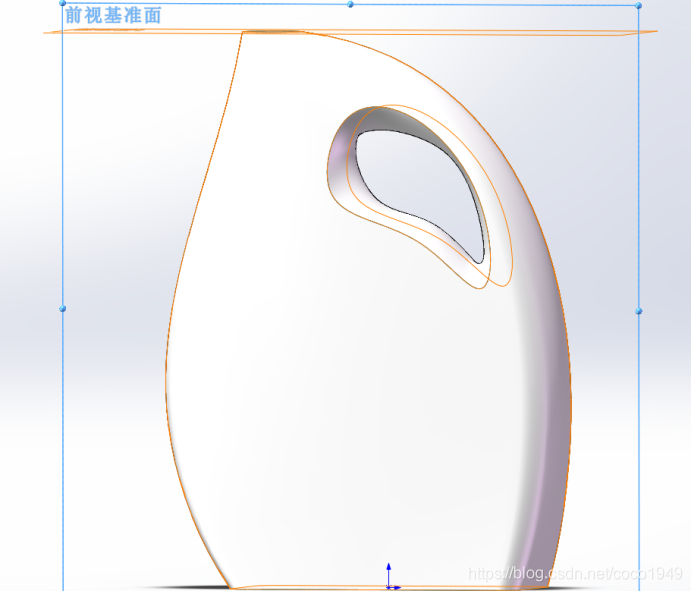

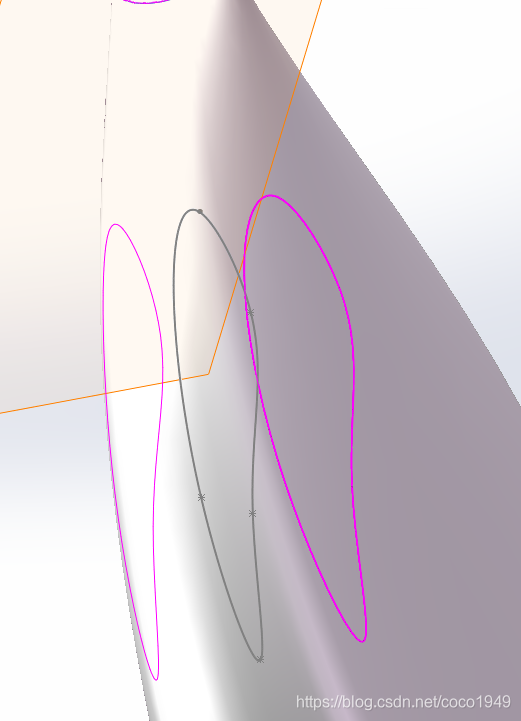

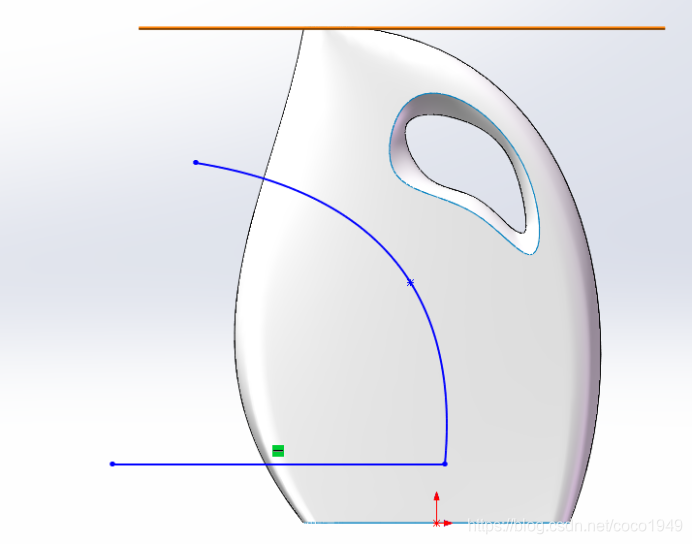

在前世界基准面绘制草图:样条曲线

在这里插入图片描述

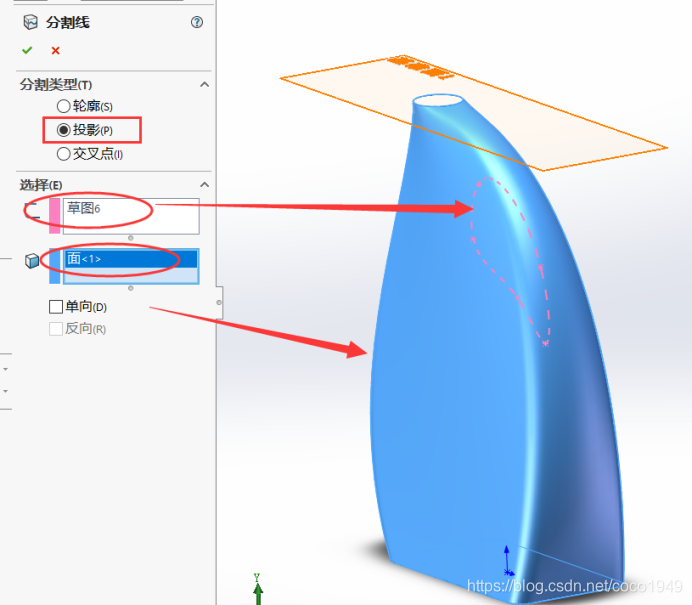

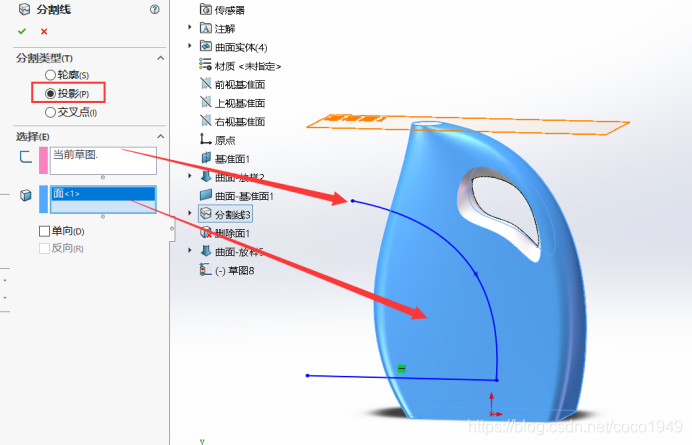

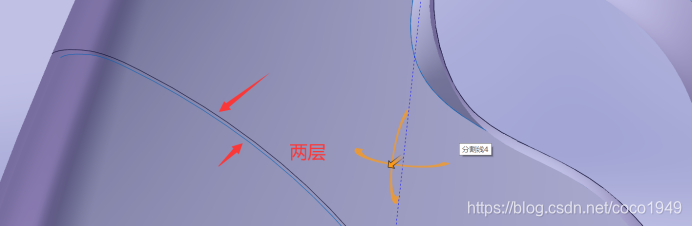

特征–曲线—分割线(选择投影)

在这里插入图片描述

确认
在这里插入图片描述

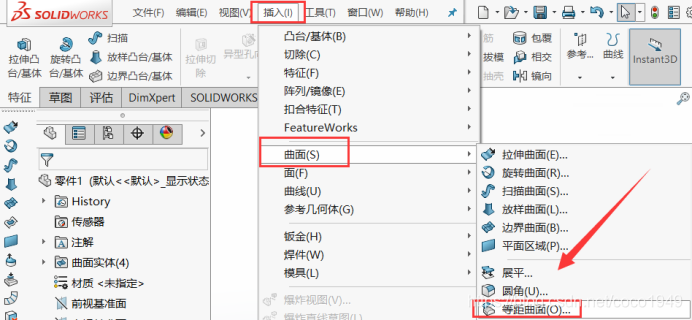

插入—曲面–等距曲面

在这里插入图片描述

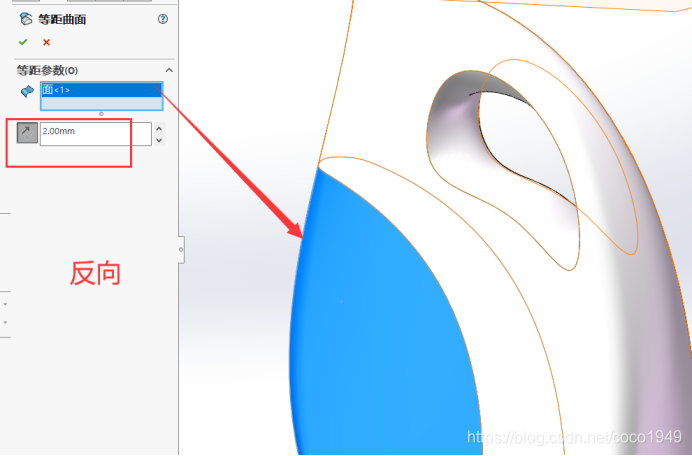

选择上步得到的投影曲面,,反向等距

在这里插入图片描述

确认后将其剖开
在这里插入图片描述

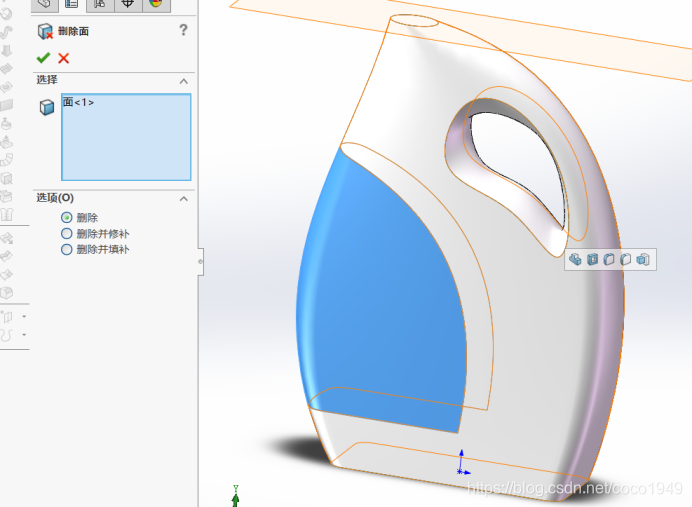

插入–面--删除—删除蓝色面

在这里插入图片描述

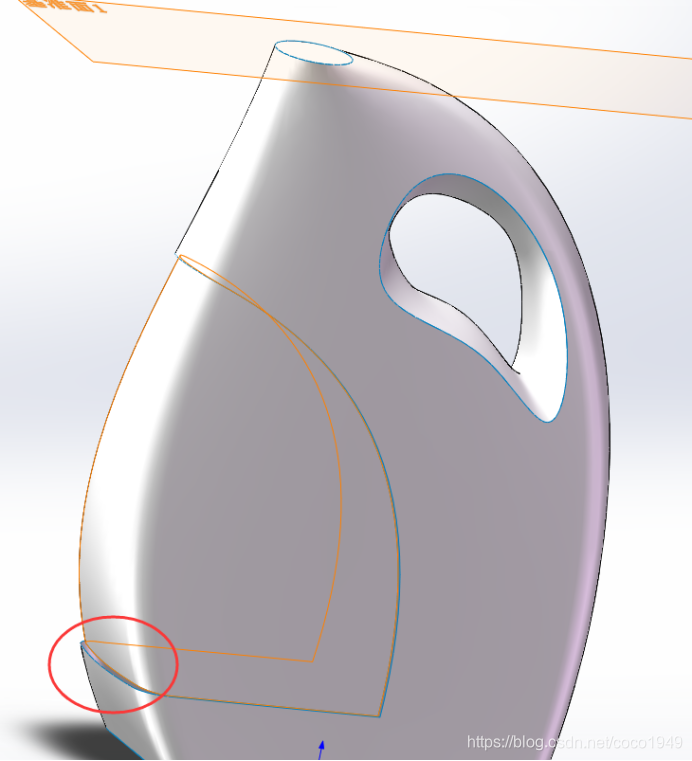

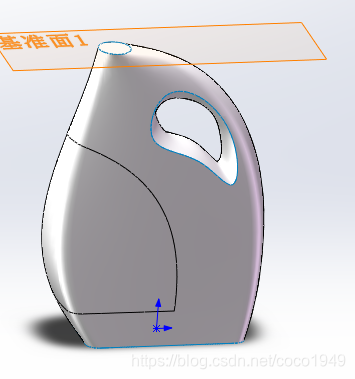

得到下图:
在这里插入图片描述

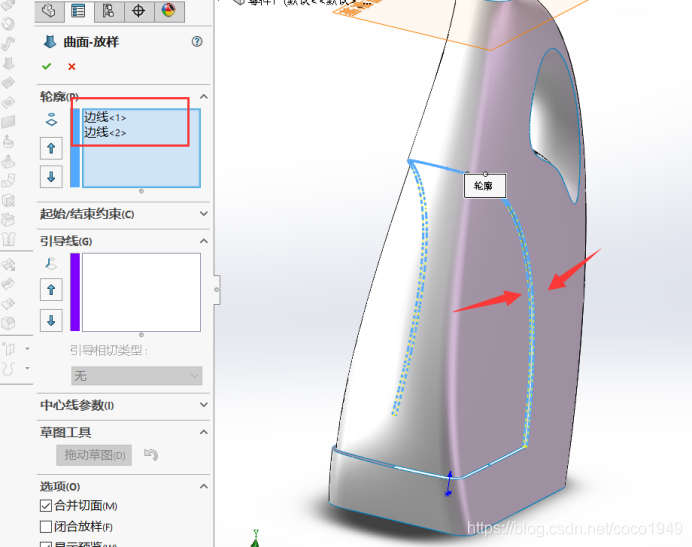

曲面—曲面放样—轮廓选择两边线
在这里插入图片描述

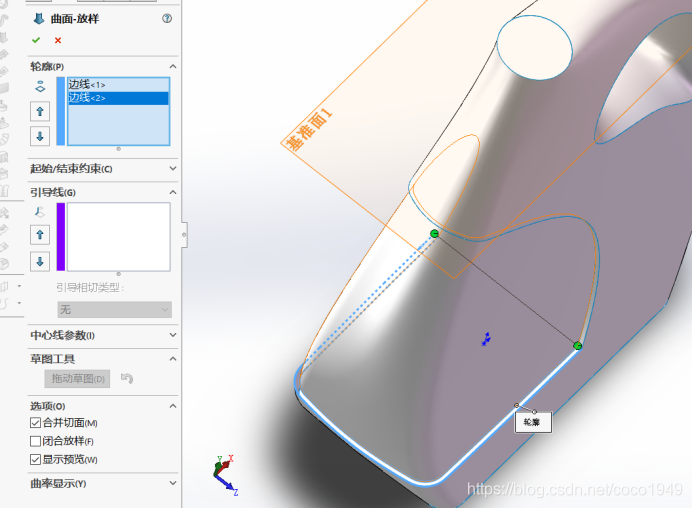

再次曲面放样

在这里插入图片描述

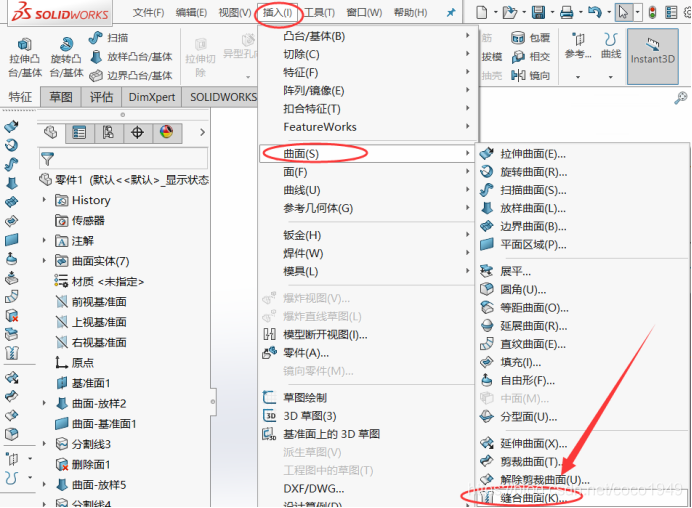

插入—曲面—缝合曲面
在这里插入图片描述

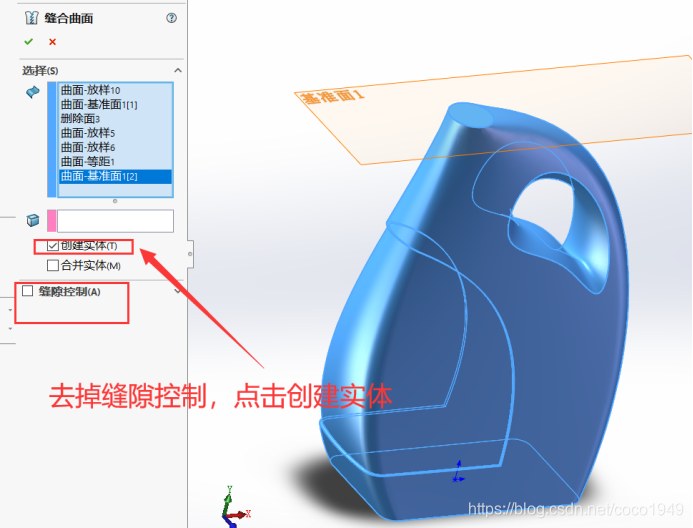

选中所有面–去掉缝隙控制的勾选,选择创建实体

在这里插入图片描述

剖开发现,全部变成实体了

在这里插入图片描述

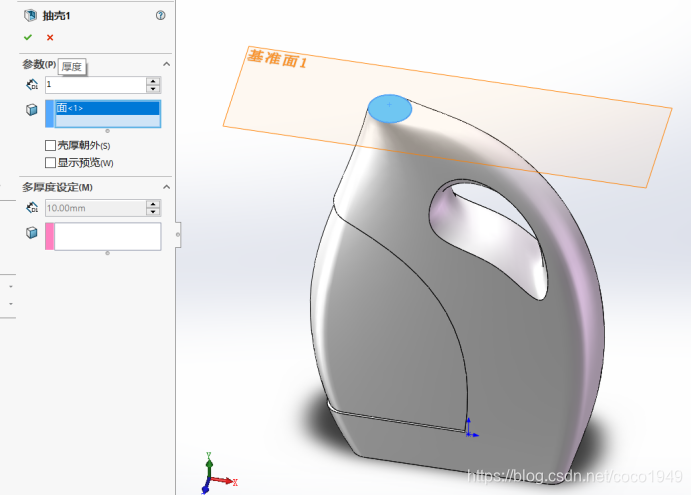

抽壳:壳厚1mm,从上表面开始抽壳

**加粗样式
**

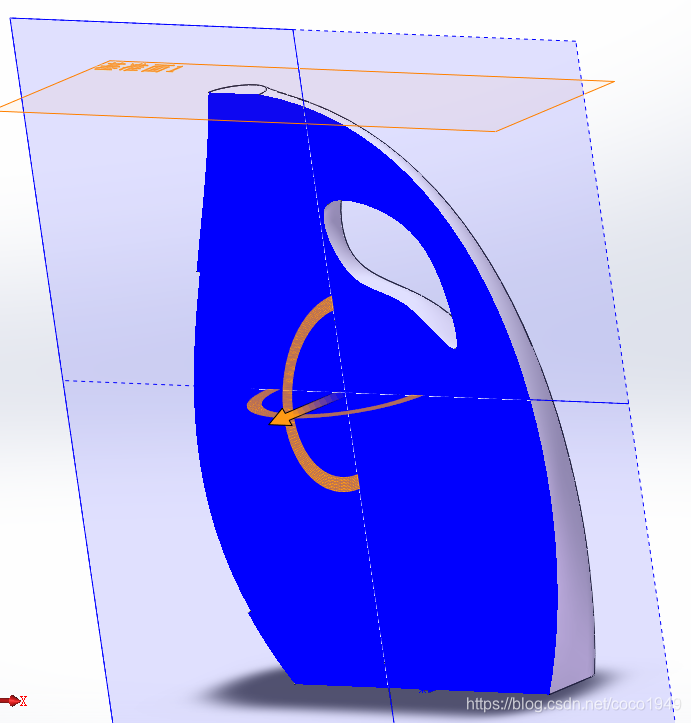

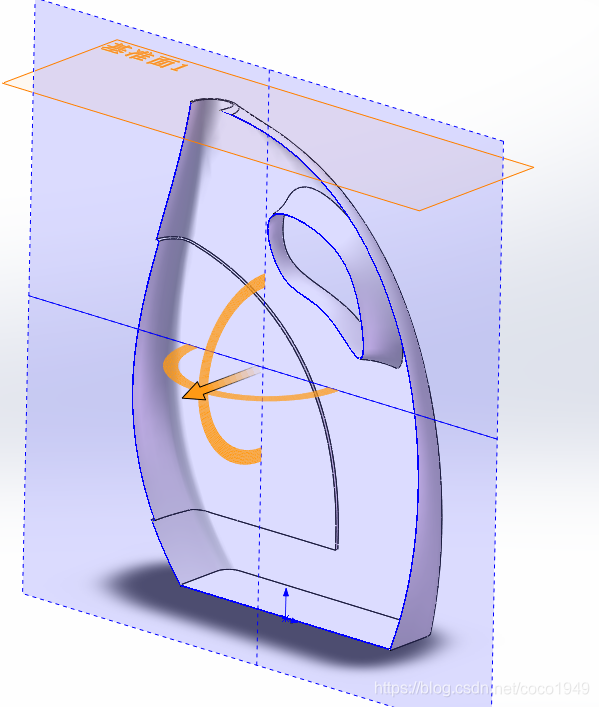

剖开只有壳了
在这里插入图片描述
