Solid works绘制槽口、添加外观、镜像的使用以及旋转

本例我们以安卓机器人为例
注意:
1、旋转要能求封闭,对槽口进行旋转时一定要注意中间的封闭,且选择半区
2、多个实体的边线不能在同一特征中圆角化

前视基准面绘图:上部分为椭圆的四分之一
在这里插入图片描述

旋转:转轴为竖直线

在这里插入图片描述

圆角半径为5
在这里插入图片描述

注意:多个实体的边线不能在同一特征中圆角化

在这里插入图片描述

对下面的圆柱体圆角化:多圆角化
半径5、15
在这里插入图片描述

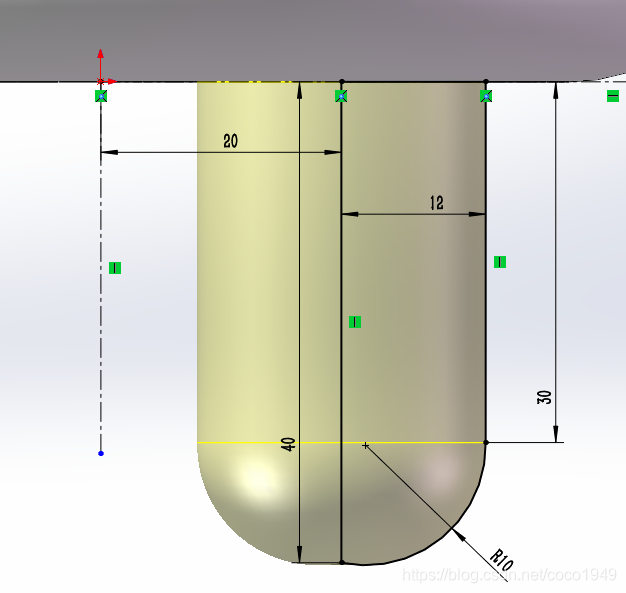

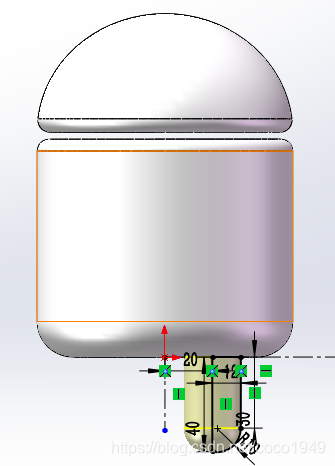

前视基准面绘图:
腿的的末端是圆的四分之一
旋转
在这里插入图片描述
在这里插入图片描述

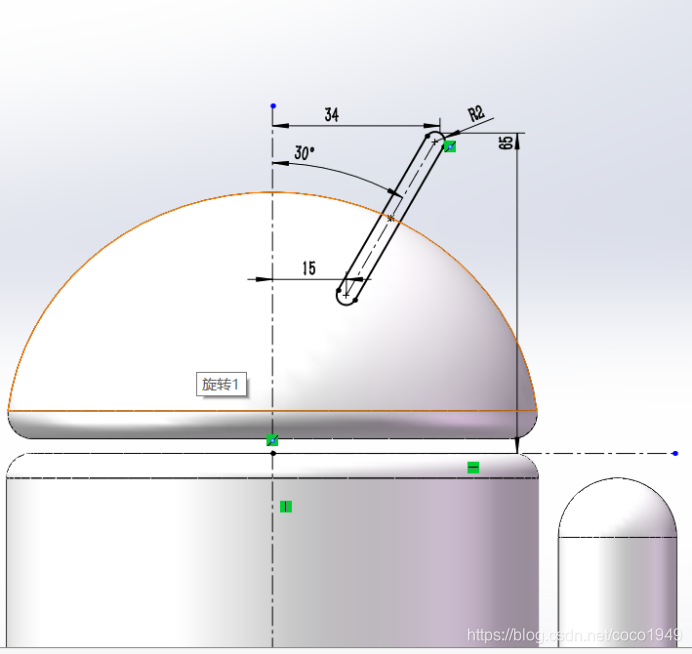

还是在前视基准面绘图:绘制槽口,中间封闭
在这里插入图片描述

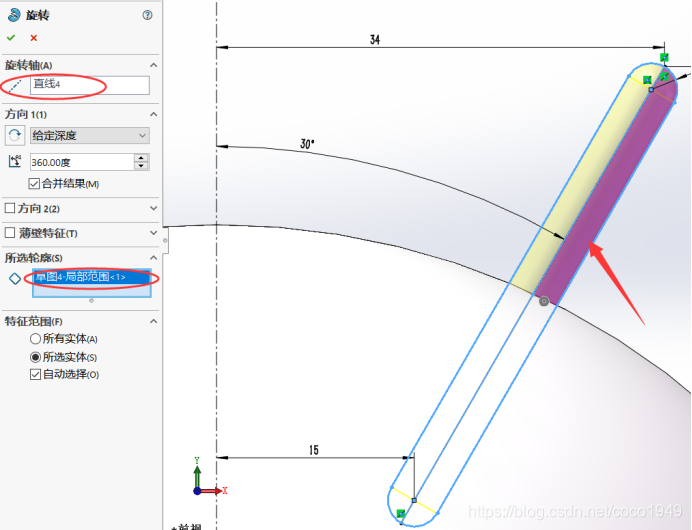

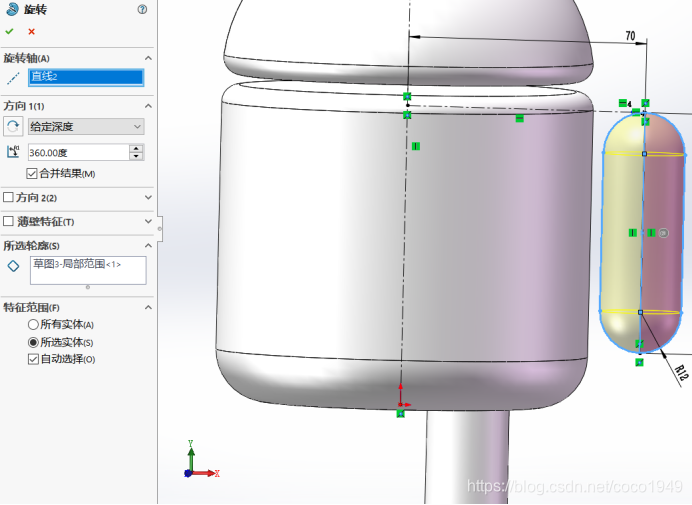

旋转:所选轮廓为槽口的一半:

在这里插入图片描述

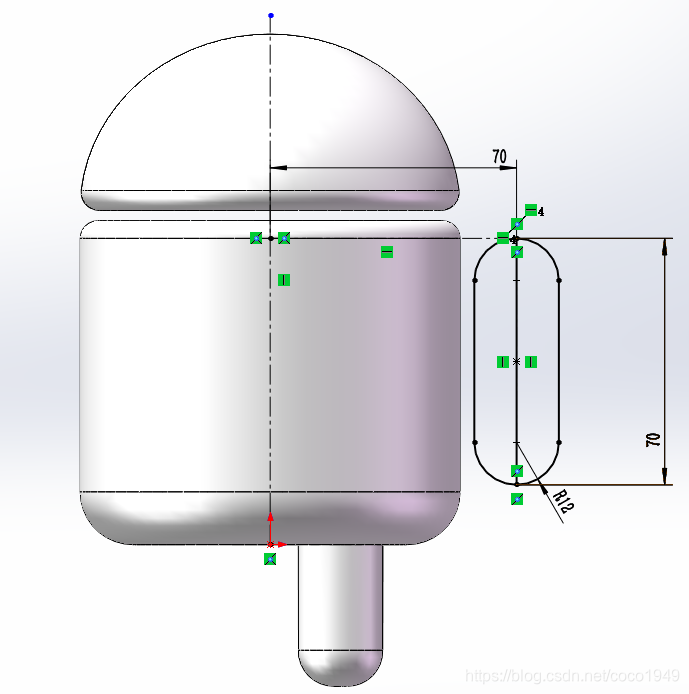

还是在前视基准面绘图:绘制槽口
在这里插入图片描述

旋转:轮廓为槽口的一半(图中粉色区)

在这里插入图片描述

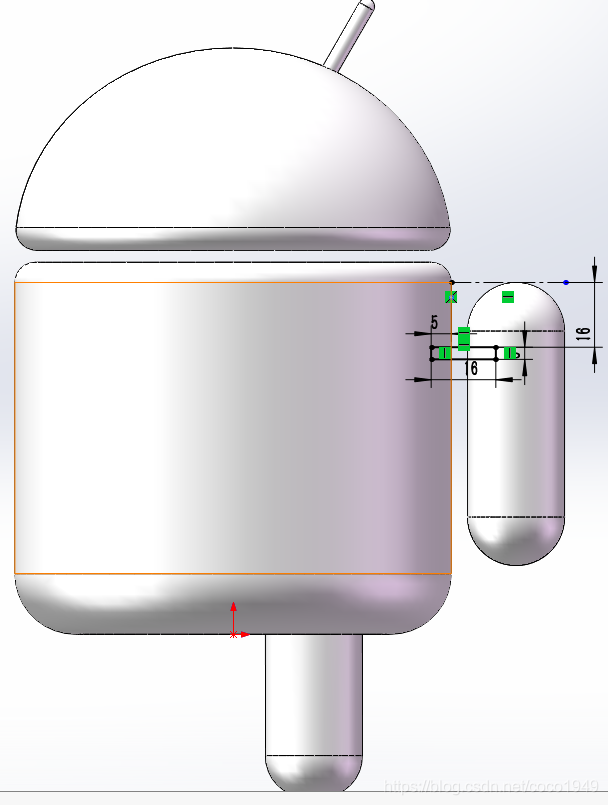

继续在前视基准面绘图:

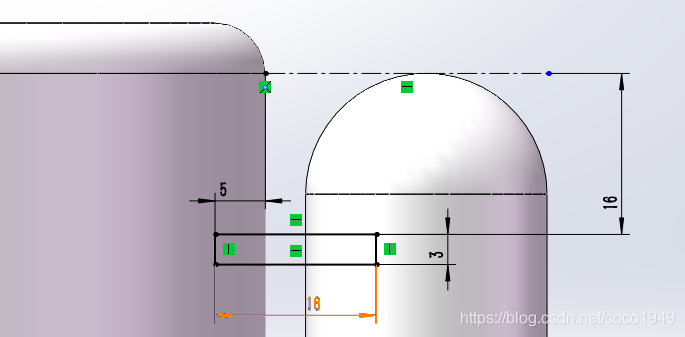

绘制边角矩形
在这里插入图片描述

在这里插入图片描述

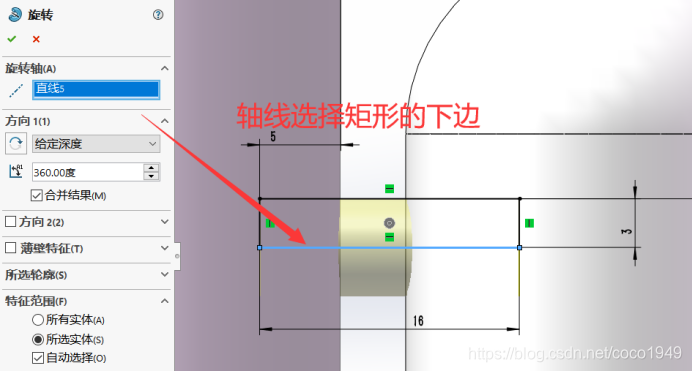

旋转:轴线选择矩形的下边
在这里插入图片描述

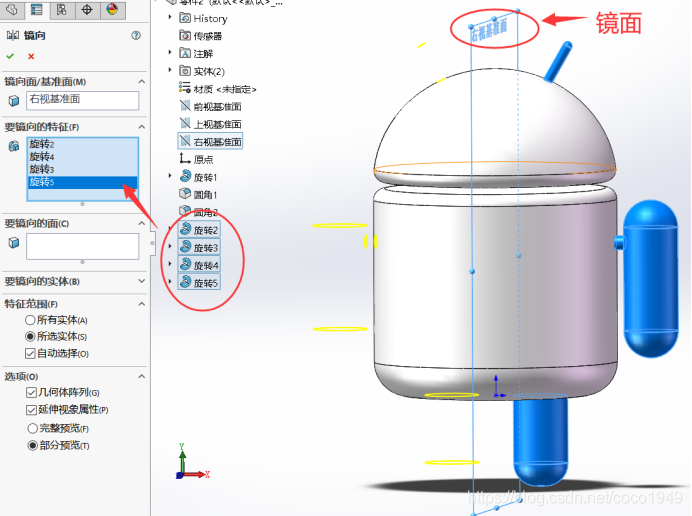

特征—镜像实体—镜面为右视基准面----镜像物体为四个旋转

在这里插入图片描述

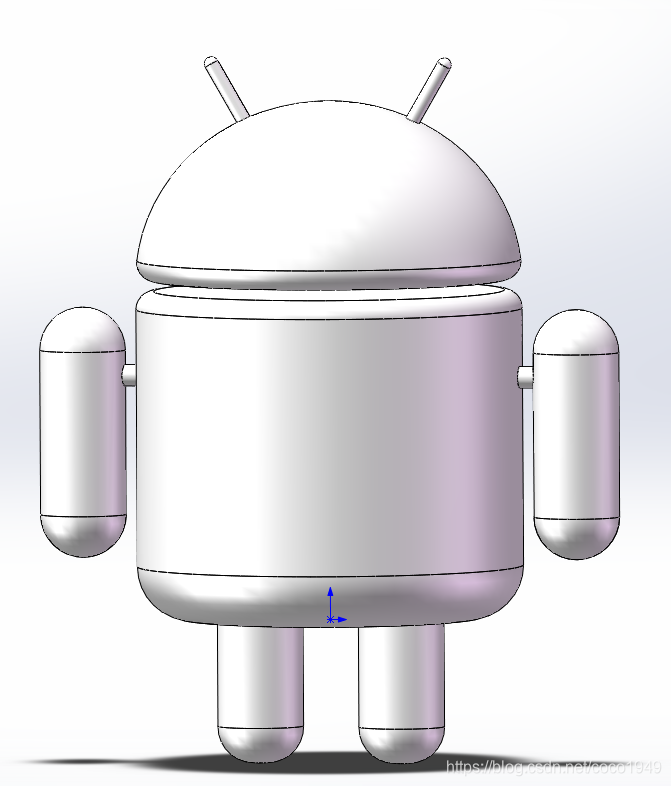

确认得到
在这里插入图片描述

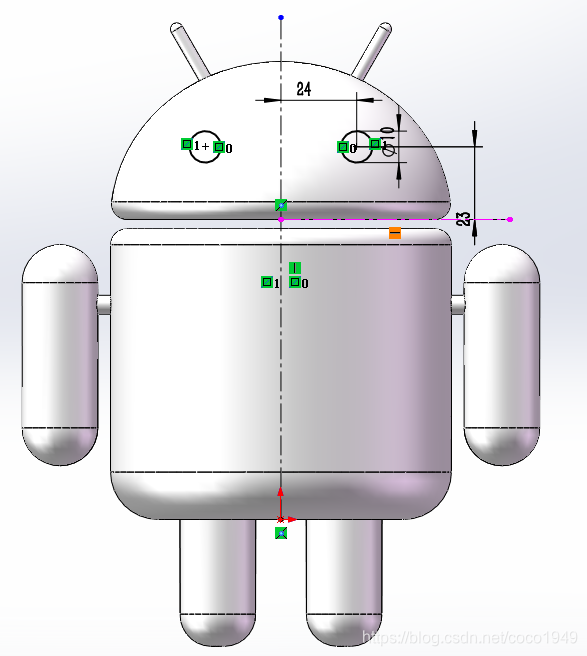

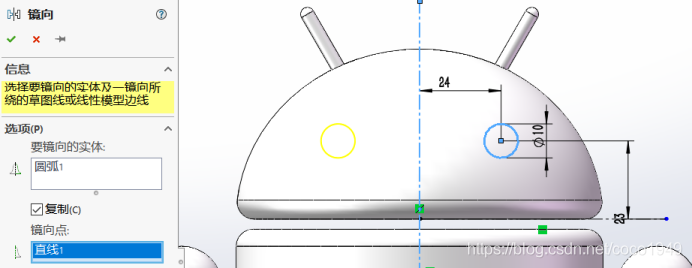

继续在前视基准面绘图:

在这里插入图片描述

在这里插入图片描述

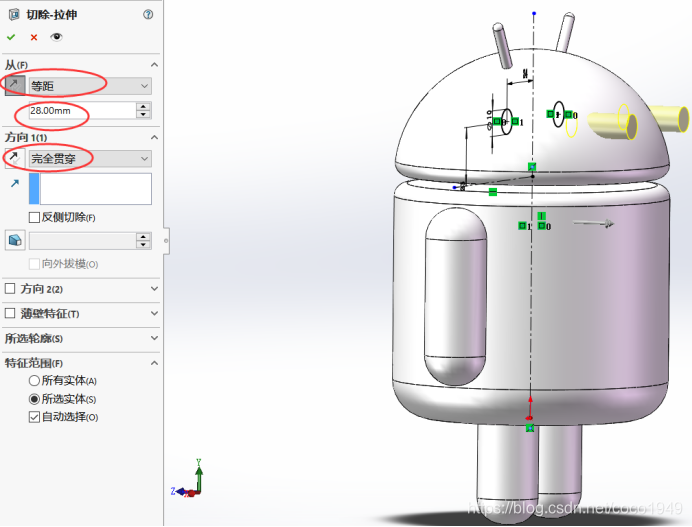

特征:拉伸切除,等距28mm,完全贯穿
在这里插入图片描述

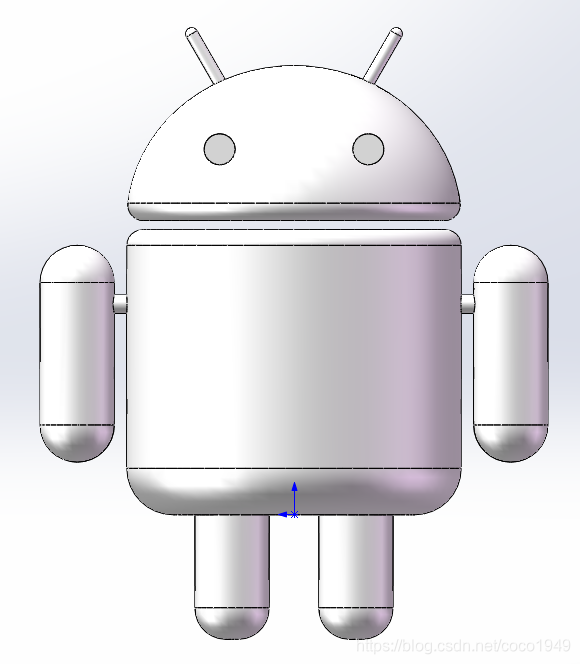

确认得到
在这里插入图片描述

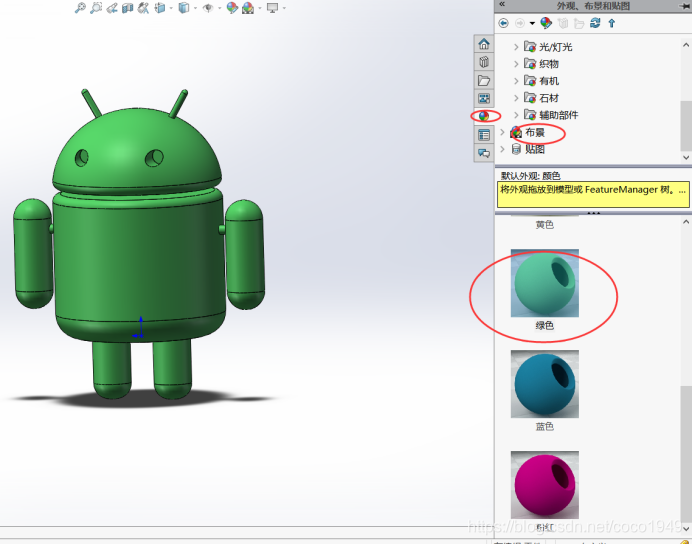

添加外观:
在这里插入图片描述

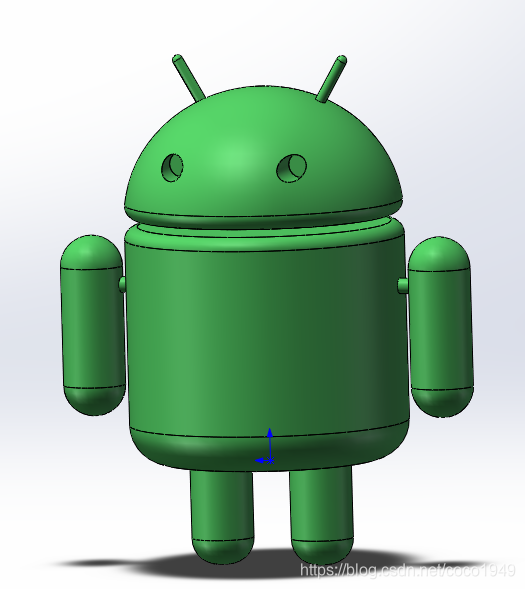

得到
在这里插入图片描述
