solid works 插入两两相交直线确定的基准面作图

Solid works插入基准面作图

首先要思考的是：如何确定一个平面？
两相交直线、三个互相不共线的点、一条直线与一个不与他共线的点等 等。

现在我们以两个非常规的不同轴不同内径圆管为例

文件----新建—零件图


找主要部分找确定绘图中心 选好基准面
1：绘制大径的圆管道

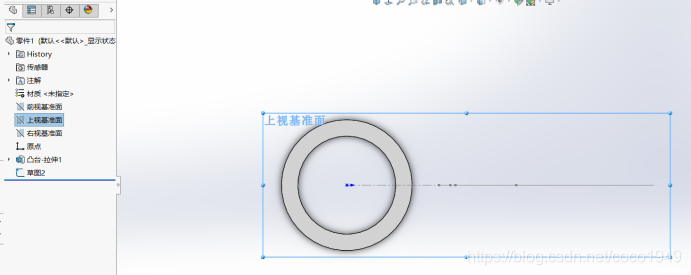

在上视基准面绘制两个同心圆—直径分别为90、120毫米

凸台拉伸—给定深度—竖直方向高度240

2：绘制斜管
首先要找到斜管上表面的中心，并以此中心为插入平面的绘图中心

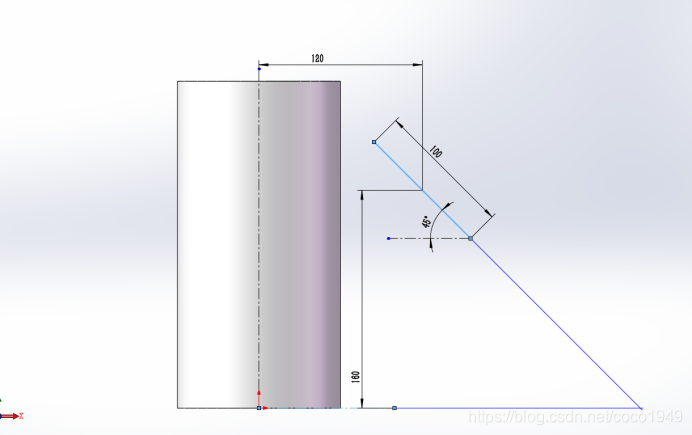

在前视基准面以该面的中心绘制两条垂直的中心线
在绘制一条倾斜的直线长度100，过该线的端点绘制一条水平中心线，控制该线的倾斜度为45度
使该倾斜直线的中点到两垂直中线的距离分别为120、160毫米

找到上视基准面与将要插入的倾斜的斜面的交线
A：找到上视基准面与将要插入的倾斜的斜面的交线的一点

如何确定两条相交直线的交点

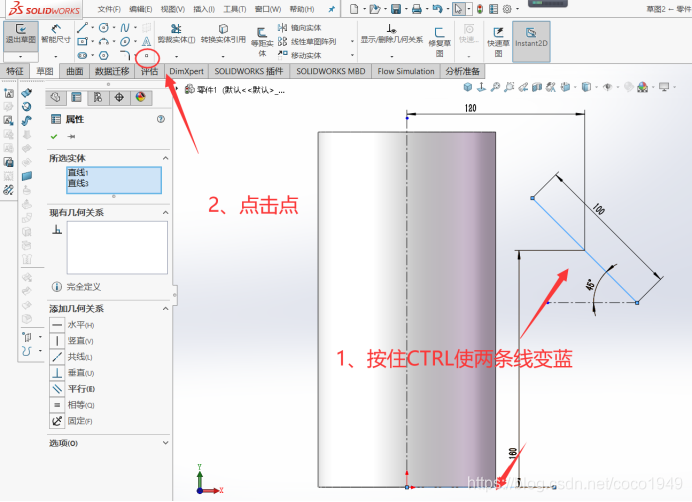

CTRL 选中两条直线使之变蓝----绘图区中找到点 点击一下即可得到

B:在上视基准面绘制上视基准面与将要插入的倾斜的斜面的交线

插入平面

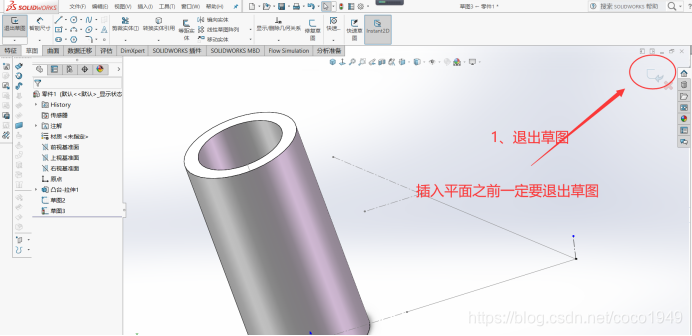

先退出草图

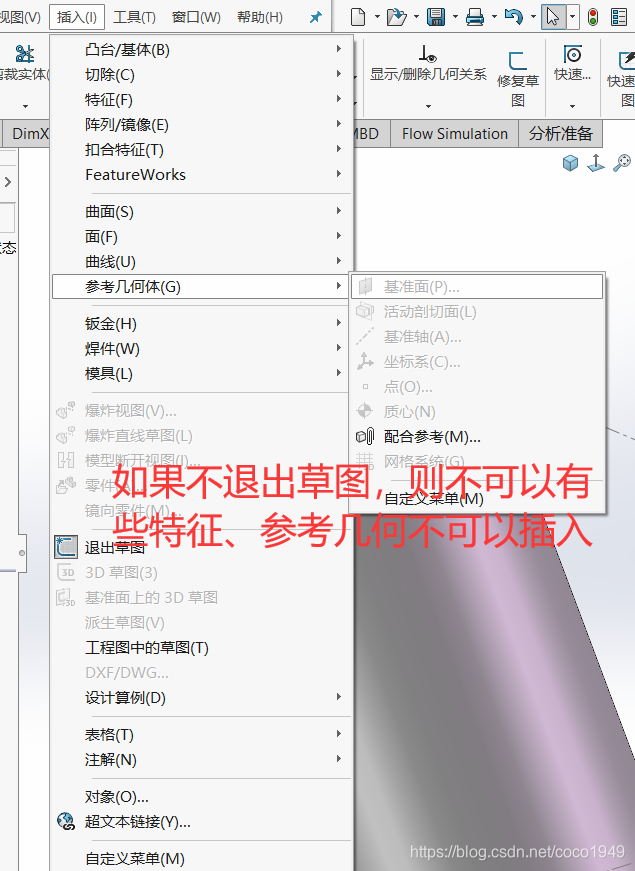

如果不退出草图绘制则插入中一些特征、参考几何都用不了

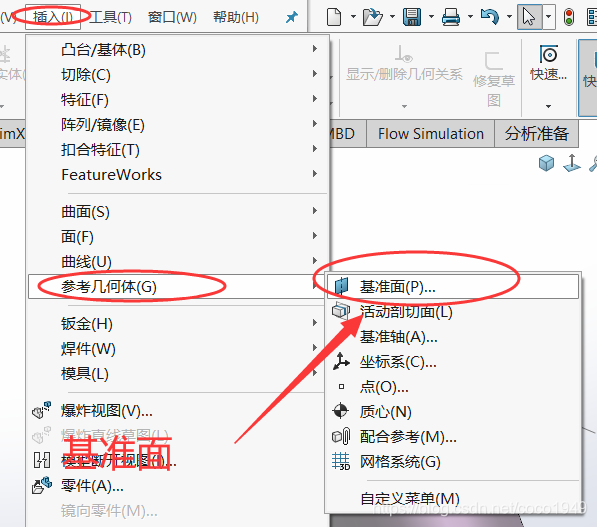

插入—参考几何—基准面

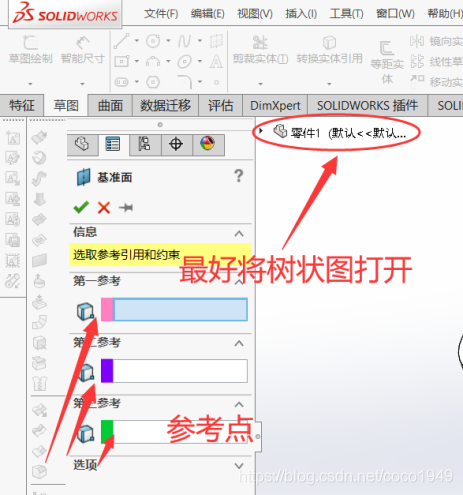

打开树状图，开始选择参考对象

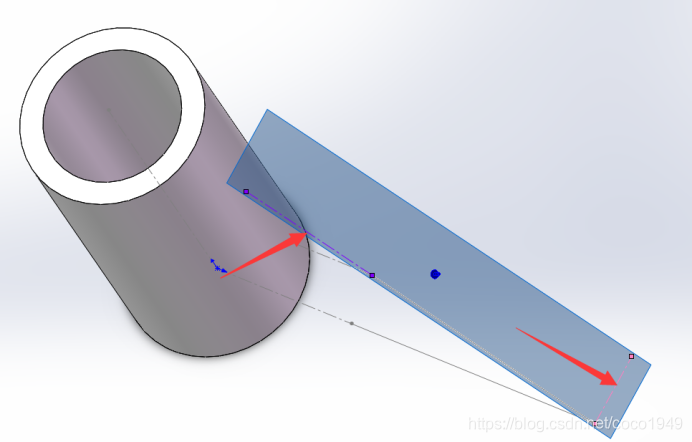

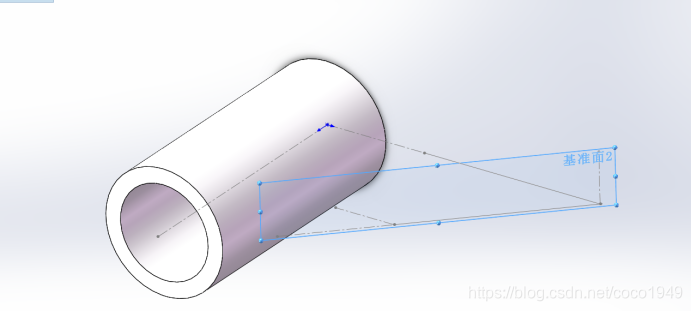

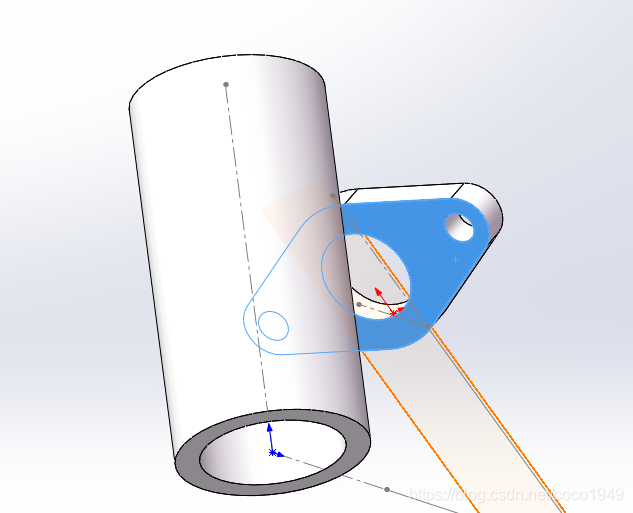

我们选择我们所画的100的线和两平面的交线，会出来一个预览的平面，确定

在新建的基准面上绘图

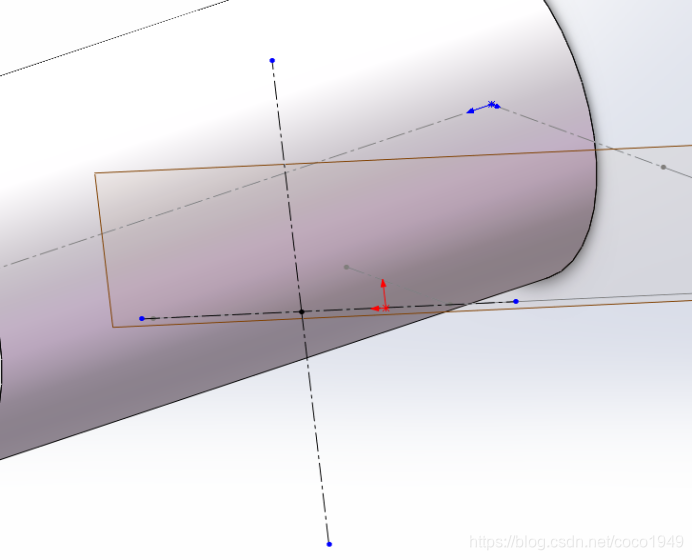

找到绘制100的那段线的中点，绘制两条相会垂直的中心线

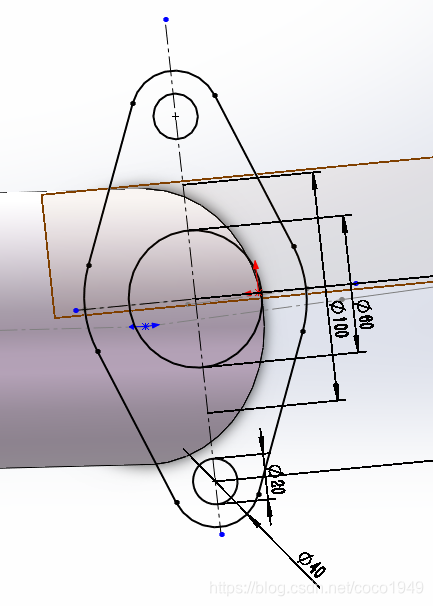

绘制上表面，采用镜像等等绘制完成功

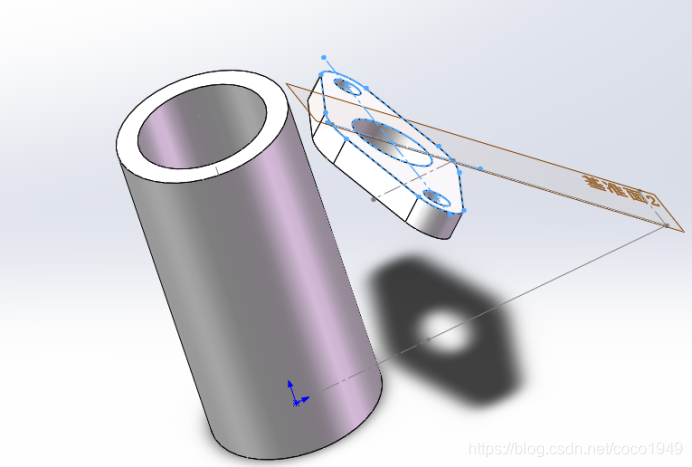

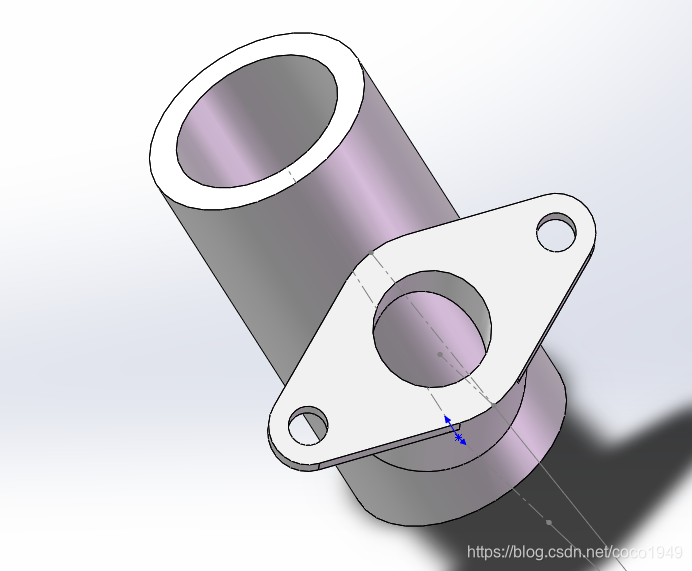

凸台拉伸：斜向下拉伸深度20

以刚刚拉伸凸台的下表面为基准面绘图

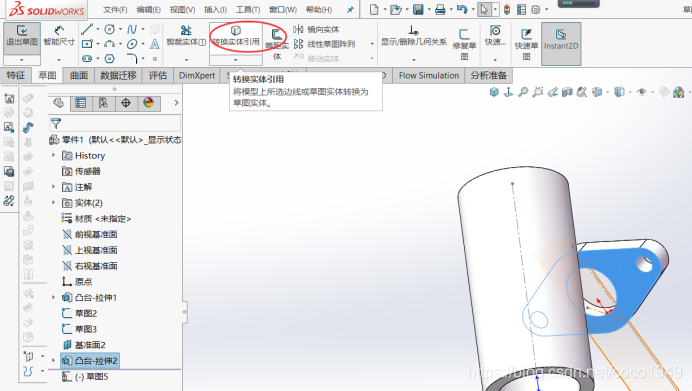

实体转换

绘制两个同心圆：尺寸60、100

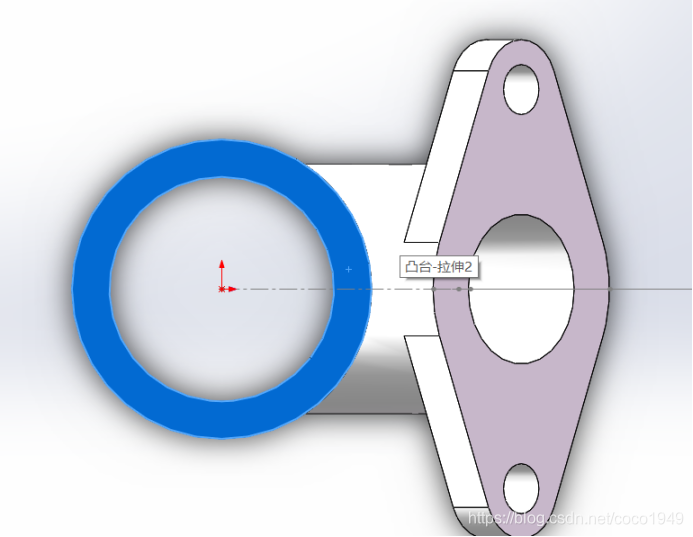

拉伸凸台，形成到下一面

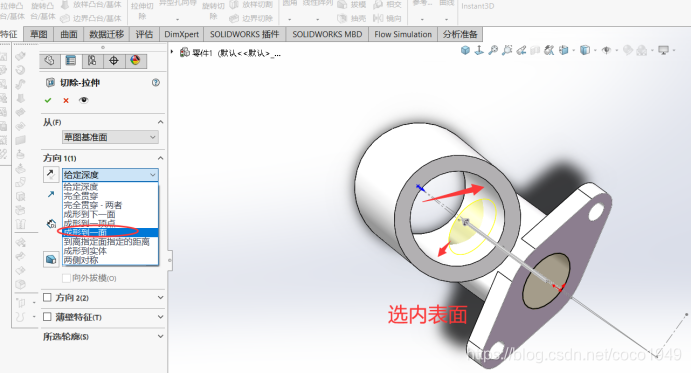

实体转换60的圆—拉伸切除

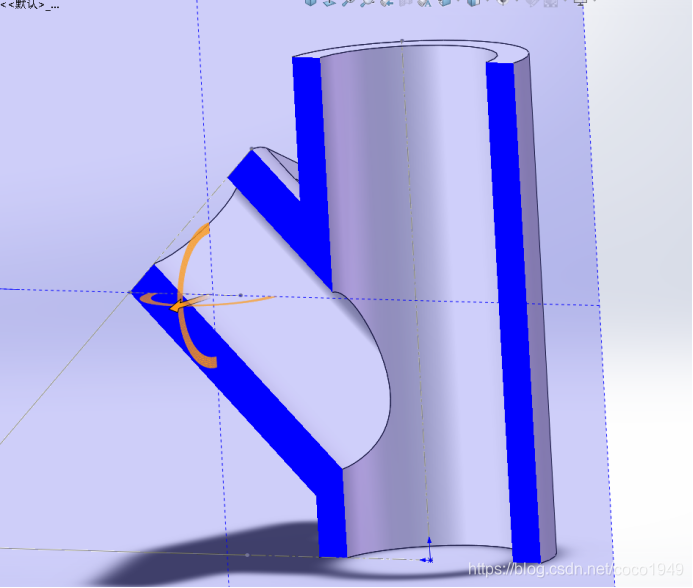

点击剖视图可以看到下图


画大管道上端：

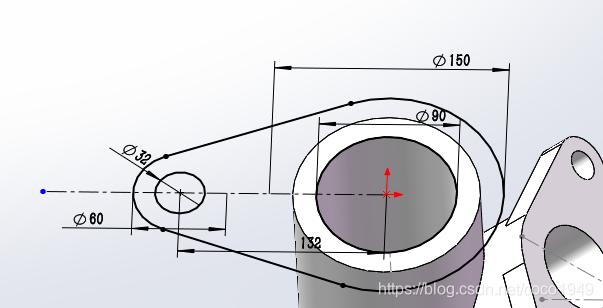

以大管上表面为基准面绘图

做图如下:

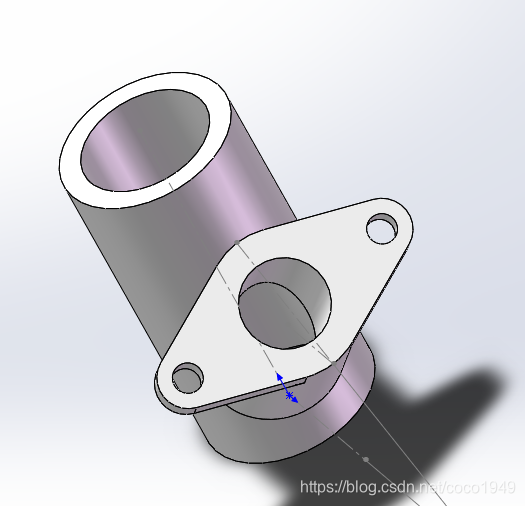

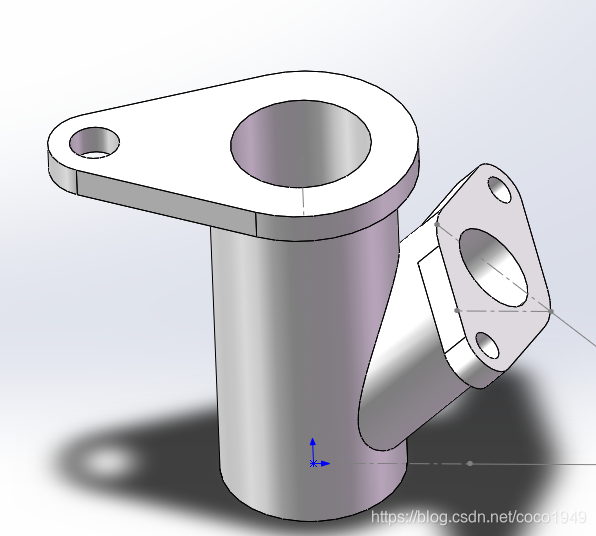

凸台拉伸：向上拉伸20
