HFSS螺旋线圈的设计与仿真

HFSS螺旋线圈的设计与仿真

HFSS中设计螺旋线圈的方法:

  1. 打开软件Ansys Eletronics Desktop 2022 R1,

  2. 建立工程, File/New

  3. 插入HFSS设计, Project/Insert HFSS Design

  4. 设置长度单位为毫米:Modeler/unit/ set to mm

  5. 画基于方程的曲线:Draw/Equation Based Curve undefined.

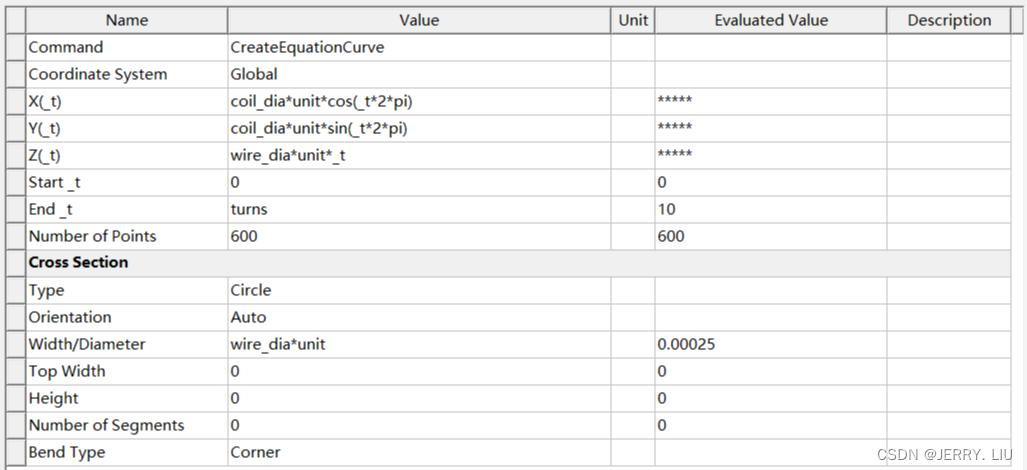

  6. 按照下图填写曲线的方程内容:fill the parameters according to the setup in the following picture
    在这里插入图片描述

  7. undefined.方程中的局部变量设置:HFSS/Design Properties, browse and setup the local variables
    在这里插入图片描述

  8. undefined.全局变量在这里进行设置:Project/Project Properties, browse and setup the global variables.

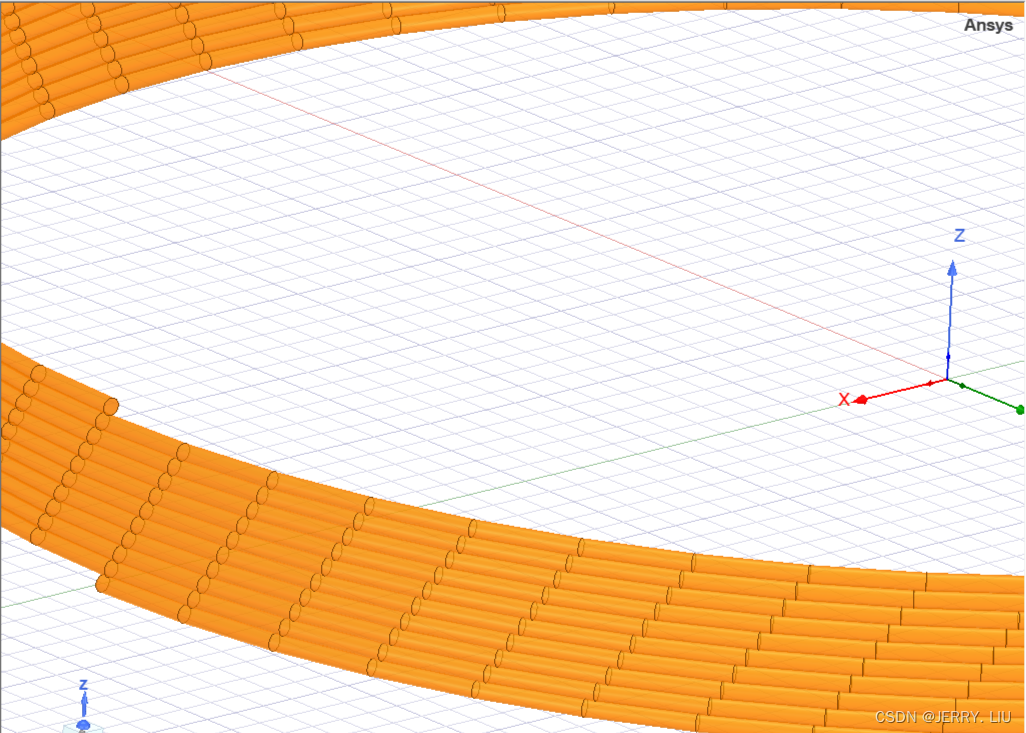

  9. undefined.螺旋线圈设计完成,如下图所示
    在这里插入图片描述
    在这里插入图片描述

参考文献:

  1. https://www.163.com/dy/article/HON5BJ9R0531PW97.html
### HFSS 中波端口集中端口在线自感仿真中的区别 #### 波端口的特点 波端口(Wave Port)适用于定义具有传播模式特性的端口,通常用于微波和射频应用。当使用波端口时,软件会计算并考虑传输线理论中的特性阻抗、导模波长等因素。对于复杂的三维结构,特别是那些支持多个传播模式的情况,波端口可以更精确地模拟实际物理现象。 #### 集中端口的特点 相比之下,集中端口(Lumped Port)更适合于低频或直流情况下的简单电路元件建模。它假设电流在整个端口处均匀分布,并且只引入一个集总的RLGC参数来描述连接到该端口的理想二端网络的行为。因此,在处理相对简单的几何形状如螺旋形或其他形式的小尺寸线时,采用集中端口可能更为便捷高效[^2]。 #### 自感仿真的具体差异 - **精度方面** 对于高频工作条件下复杂结构的线来说,由于其周围空间存在丰富的电磁场相互作用,利用波端口可以获得更高的仿真准确性;而对于较低频率范围内的小型化紧凑型线,则可以通过设置合理的位置放置几个适当数量的集中端口来进行简化近似分析。 - **计算效率方面** 使用集中端口往往能减少求解时间,因为不需要额外求解模式匹配问题。然而,如果目标是在较宽泛的工作频带上评估性能指标变化趋势的话,那么还是应该优先选用波端口方式以确保数据的有效性和可靠性[^1]。 ```matlab % MATLAB代码片段展示如何配置不同类型的端口 addPort(hfssModel, 'Type', 'Wave'); % 添加波端口 addPort(hfssModel, 'Type', 'Lumped'); % 添加集中端口 ```
