本文详细介绍了如何使用SolidWorks软件绘制铣刀。首先，在上视基准面上创建草图并进行拉伸凸台操作。接着，通过前视基准面绘制直线作为扫描切除的路径，并设置45度扭转值。随后进行线性阵列，设定数量为8。在实体顶面绘制直径35的圆，执行拉伸切除操作。进一步在前视基准面绘制草图并拉伸切除，完成阵列。最后，绘制中心矩形并执行拉伸切除，形成铣刀主体。选择材料并上色，完成铣刀的3D建模。

Solid works绘制铣刀
此篇我们将用到：
扫描切除、指定扭转、圆周阵列、、

上视基准面绘制草图：

在这里插入图片描述

**

拉伸凸台—40

在这里插入图片描述

上视基准面绘制草图，点击下视
在这里插入图片描述

前视基准面绘制一根直线，为扫描切除的路径
在这里插入图片描述

退出草图绘制
扫描切除

在这里插入图片描述

点击选项—指定扭转值—45度

在这里插入图片描述

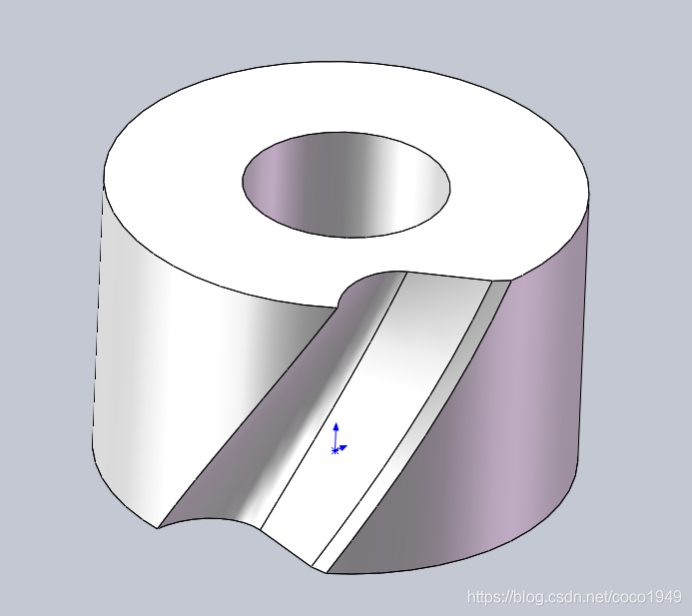

得到

在这里插入图片描述

线性阵列
