Solid works扫描添加引导线
此篇我们将以绘制一个花纹剥壳的鸡蛋来讲解扫面的引导线、轮廓、添加引导线以及穿透的应用。
注意：如果采用多条引线，每根引线要单独作为一个草图
上前视基准面绘制草图：
绘制1个外接五边形，用一条水平中心线使其完全定义，将其变成构造线
再绘制一个外接五边形如下：
样条曲线：依次连接内外两个五边形的顶点
该样条曲线为引导线
确定：
在前视基准面绘制草图：

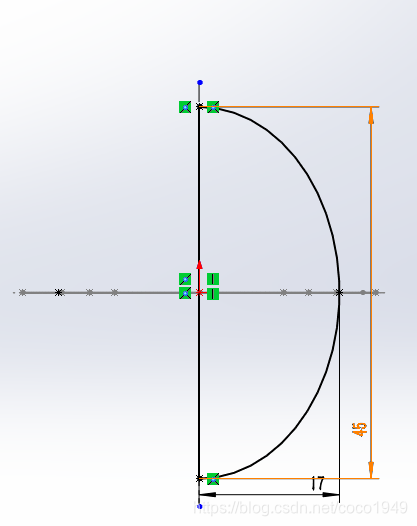

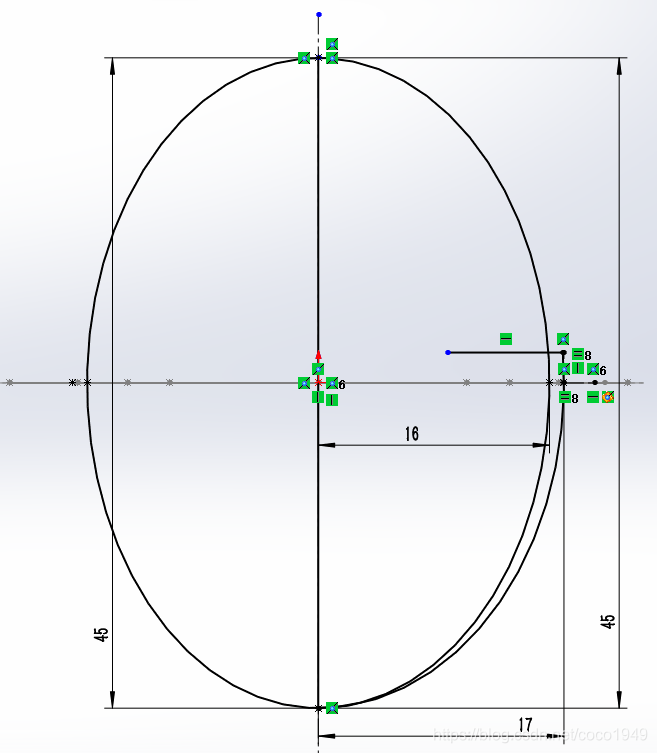

绘制椭圆，长轴22.5，长轴17；切掉左边并封闭中心线

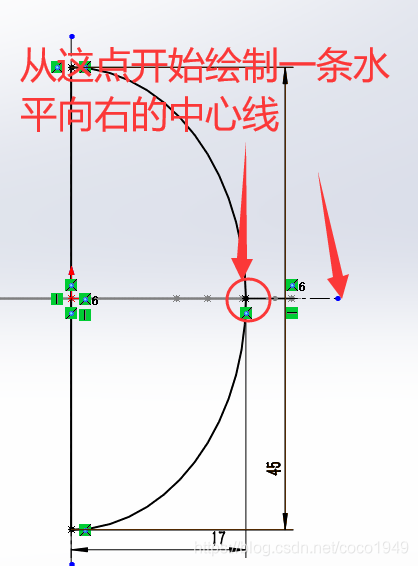

在椭圆右端的点开始绘制一条水平中心线

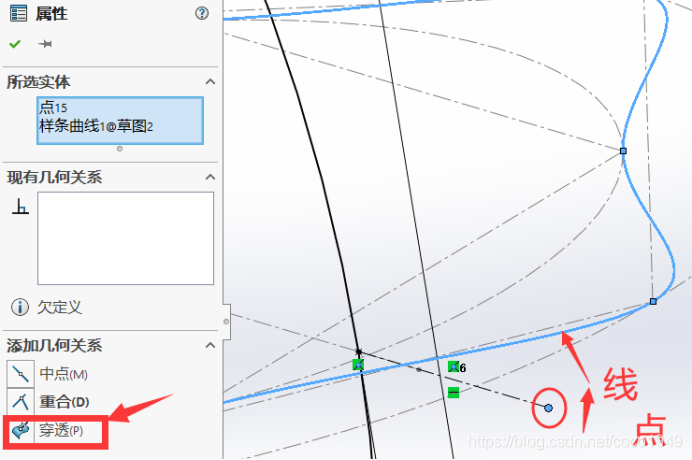

改变视角：使上一步绘制的中心线的最右端点与样条曲线产生穿透关系

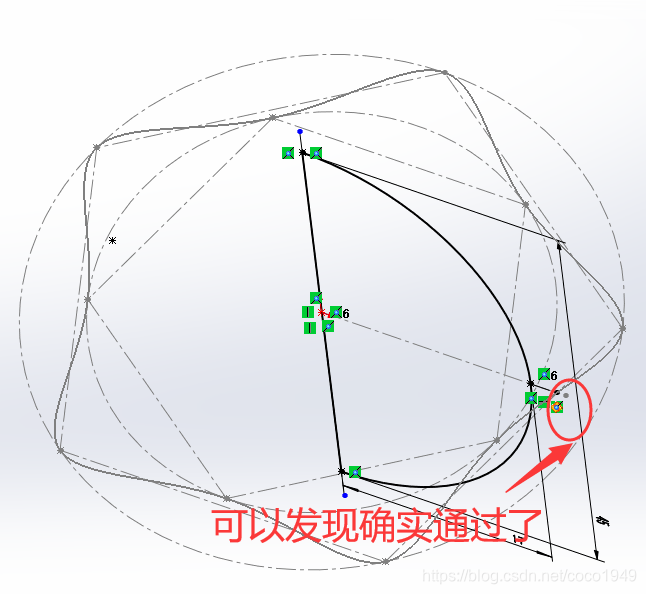

可以发现，确实穿过了

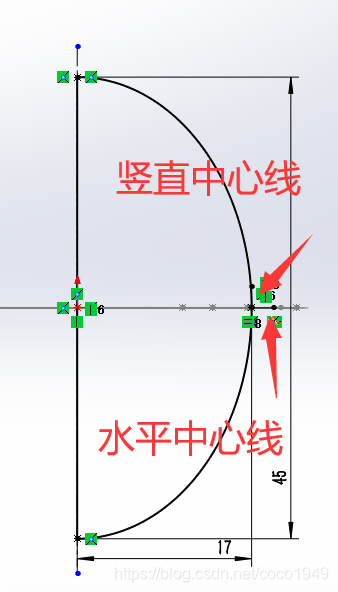

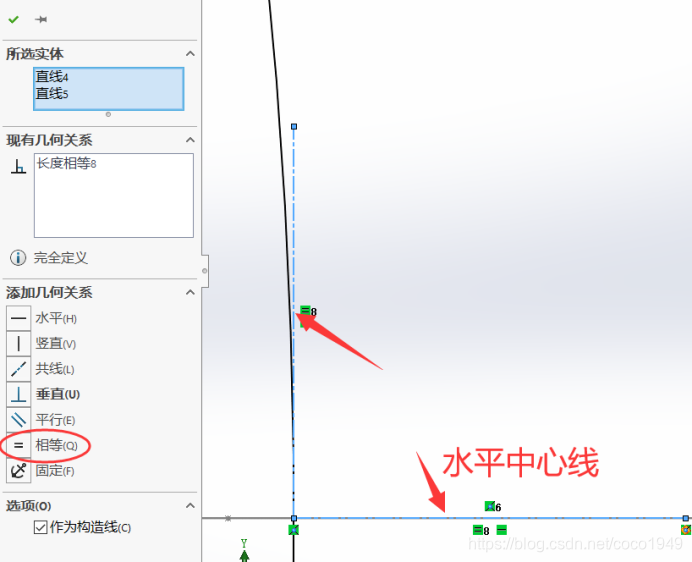

通过刚刚绘制中心线的最左端点绘制一条竖直的中心线，并控制其与水平中心线相等：

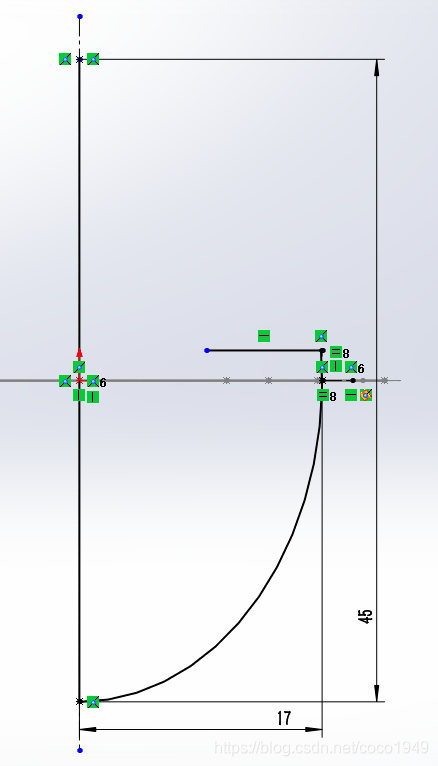

从竖直中心线绘制一条平行于水平中心线的直线，并把上半部分的椭圆裁剪掉

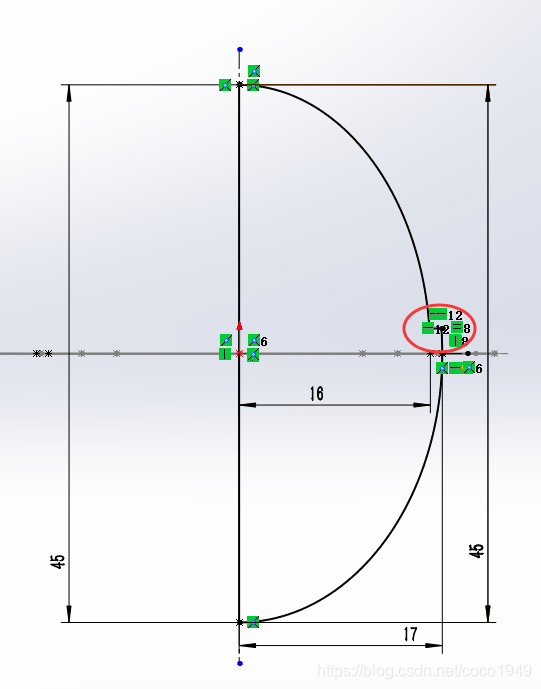

绘制椭圆
裁剪

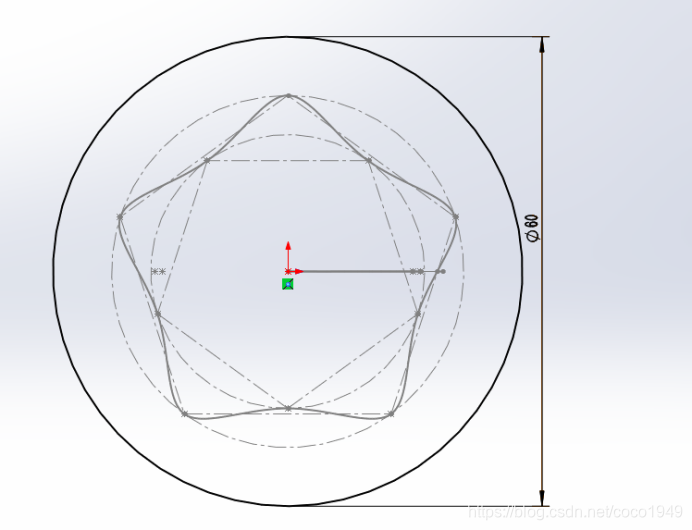

在上视基准面上绘图：绘制圆直径60 该圆为轮廓

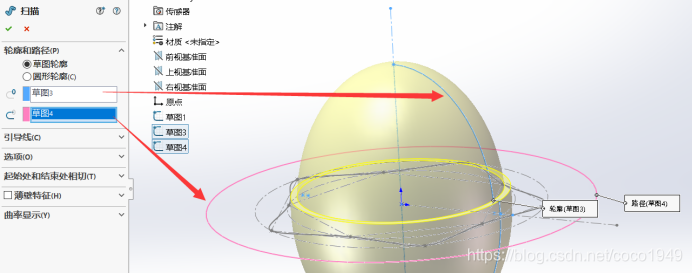

特征—扫描
路径选择圆------轮廓选择前视基准面的作图
添加引导线：样条曲线

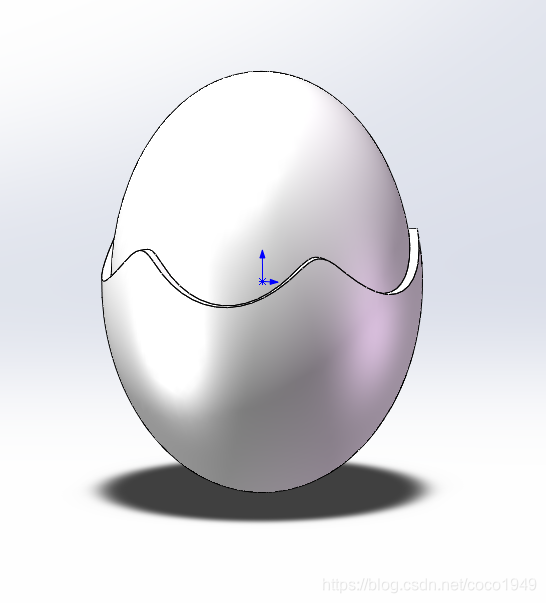

确认完成：

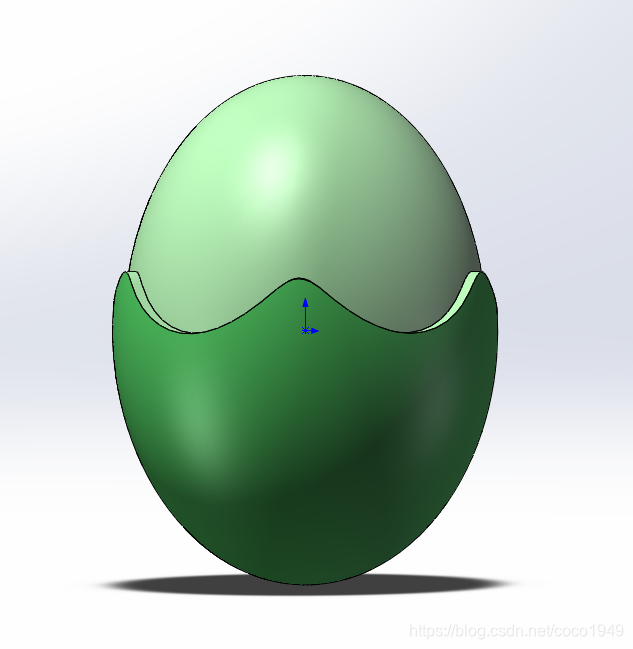

上色：
