Solid works阵列命令的应用

此篇我们以绘制一个家用制作冰块的盒子为例讲解阵列
简述：
1、上视基准面绘制矩形、拉伸
2、在拉伸实体的上表面绘制中心矩形
3、拉伸、拔模、圆角
4、线性阵列
5、组合（添加）
6、抽壳、圆角
7、壳体内侧绘制矩形
8、凸台拉伸、拔模
9、再次阵列
注意：
要进行线性阵列的实体在拉伸时不得合并结果

1、上视基准面绘制矩形拉伸

上视基准面绘图如下：中心矩形：315、115mm
在这里插入图片描述

特征凸台拉伸，方向向上，深度4mm
在这里插入图片描述

特征–圆角：半径18mm:
在这里插入图片描述

2、在拉伸实体的上表面绘制中心矩形

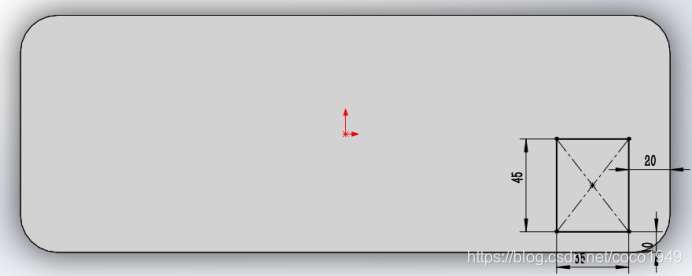

点击上表面绘制草图：
在这里插入图片描述

放大
