一、理论基础
1.1 超级电容概述
超级电容、电池以及DC motor充放电系统是能量储存和转换的重要部分。这些组件之间的交互与充放电过程涉及到电学、化学和机械能之间的转换。下面我将分别描述它们的原理以及数学模型，最后探讨它们之间的相互关系。
超级电容充放电原理
超级电容是一种大容量电容器，其储存电荷的能力远高于常规电容器。它的核心原理是采用高导电性的电极材料来提高电容器的性能。与电池不同，超级电容没有化学反应，因此充放电过程非常快，可以瞬间提供大电流。
数学模型方面，电容器的电荷Q和电压V之间的关系可以通过以下公式表示：
Q = CV (1)
其中C是电容器的电容，V是电压。在充放电过程中，可以通过改变电压V来改变电荷Q。
电池充放电原理
电池是一种将化学能转化为电能的装置。在电池内部，正负极材料之间的化学反应会产生电流。当电池充电时，电流流进正极，从负极流出，反之亦然。电池的充放电过程伴随着化学反应和电荷的转移。
数学模型方面，电池的电压V和电流I之间的关系可以通过以下公式表示：
V = E - IR (2)
其中E是电池的电动势，R是电池的内阻，I是电流。在充电过程中，电流I为正，电池电压V增加；在放电过程中，电流I为负，电池电压V降低。
DC Motor充放电原理
DC Motor是一种将电能转化为机械能的装置。在DC Motor中，电流通过线圈产生磁场，磁场与转子上的磁铁相互作用产生转动力矩。当DC Motor充电时，电流流入线圈，产生磁场并驱动转子旋转；当DC Motor放电时，电流从线圈流出，磁场减弱，转子在惯性下继续旋转。
数学模型方面，DC Motor的电流I和电压V之间的关系可以通过以下公式表示：
I = V/R (3)
其中R是DC Motor的线圈电阻。在充电过程中，电压V为正，电流I增加；在放电过程中，电压V为负（实际是电动势），电流I降低。
超级电容、电池和DC Motor充放电系统
在实际应用中，超级电容、电池和DC Motor之间的充放电过程是相互关联的。例如，当需要快速启动DC Motor时，可以使用超级电容提供瞬时大电流；当需要长时间稳定供电时，可以使用电池；当DC Motor需要停止时，可以通过控制电池和超级电容的充放电来实现。
需要注意的是，上述原理和数学模型只是一种简化描述，实际应用中的系统可能更加复杂。具体的实现方案需要根据实际需求和应用场景来设计。
1.2 超级电容，电池充放电系统
超级电容电池是指超级电容器与蓄电池相结合的技术电池，超级电容器是介于电容器和电池之间的储能器件，它既具有电容器可以快速充放电的特点，又具有电池的储能特性，被称之为超级电容电池。
1、超级电容充电速度快，充电10秒～10分钟可达到其额定容量的95%以上；循环使用寿命长，深度充放电循环使用次数可达1~50万次，没有“记忆效应”；大电流放电能力超强，能量转换效率高，过程损失小，大电流能量循环效率≥90%；
2、超级电容，又名电化学电容，双电层电容器、黄金电容、法拉电容，是从上世纪七、八十年代发展起来的通过极化电解质来储能的一种电化学元件。它主要依靠双电层和氧化还原赝电容电荷储存电能。但在其储能的过程并不发生化学反应，这种储能过程是可逆的，也正因为此超级电容器可以反复充放电数十万次；
3、超级电容器结构上的具体细节依赖于对超级电容器的应用和使用。由于制造商或特定的应用需求，这些材料可能略有不同。所有超级电容器的共性是，他们都包含一个正极，一个负极，及这两个电极之间的隔膜，电解液填补由这两个电极和隔膜分离出来的两个的孔隙；
1.超级电容器一阶RC等效电路模型
步骤1>求解超级电容器模型的传递函数
步骤2>传递函数离散化
步骤3>RLS最小二乘参数辨识
二、核心程序

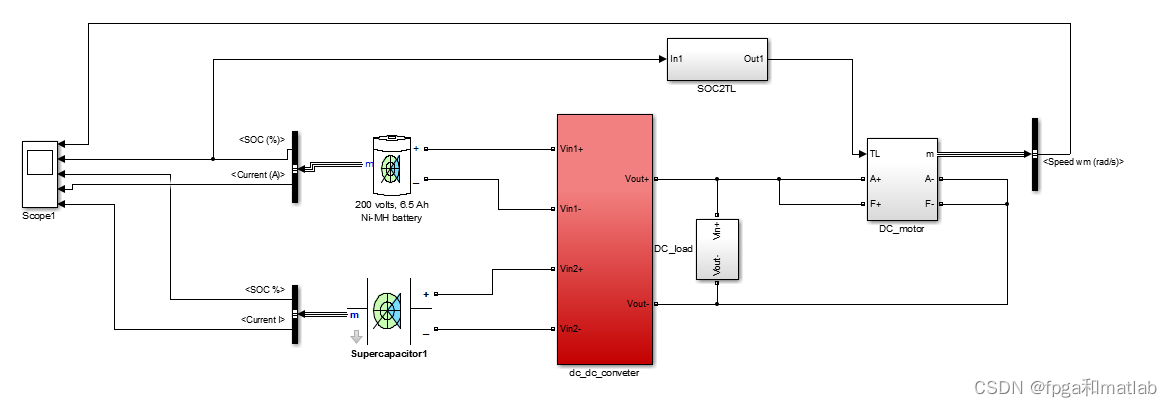

simulink仿真模型如下：
三、测试结果

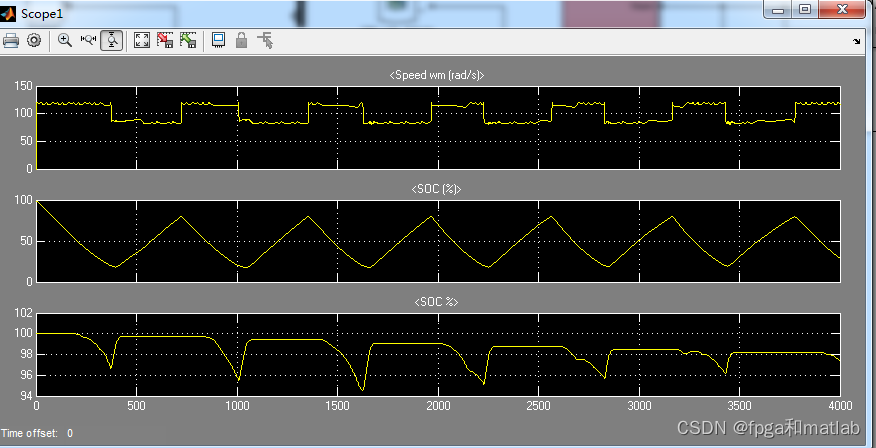

这里，做两种模式的仿真，一种的普通模式，即模拟MOTOR简单的快速和慢速方式下的充放电情况。其仿真结果如下所示：
从上图的仿真结果可知，当汽车速度较快的时候，电池处于放电状态，且当电池放电到一定程度之后，电容也开始和电池一起进行放电状态。让车速度降低后，电池和电容完成放电状态，并将车速降低的动能吸收回并逐渐充电。

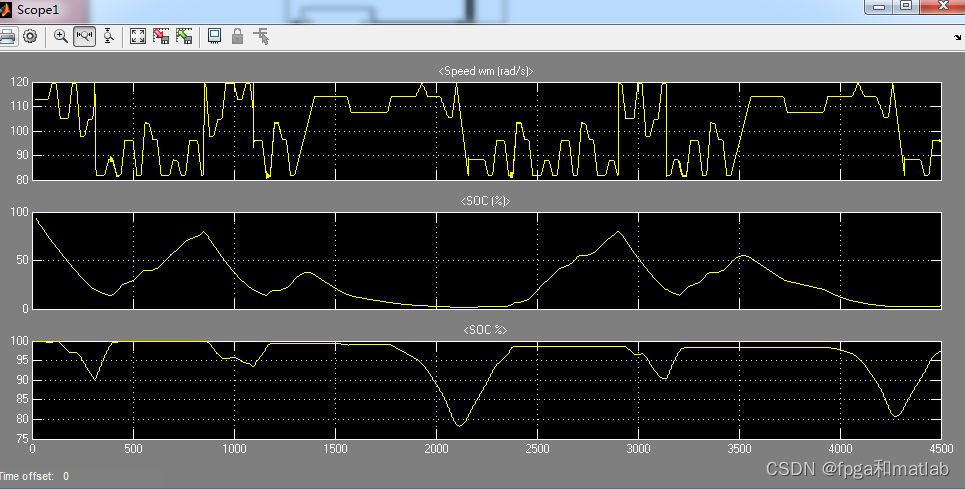

下面，使用车辆行驶速度来进行仿真，不过这个就是模拟个大概变化情况，因为之前截图的那个速度变化，其实有点复杂。
从仿真结果可知，当速度较低的时候，SOC增加，当速度逐渐增加的时候，SOC值下降，说明仿真时正确的。
