本文介绍了UE4中半透明材质的折射与反射配置，包括新建材质、设置折射率（IOR）、光线追踪优化、场景配置等步骤。详细探讨了两种LightingMode（SurfaceForwardShading和SurfaceTranslucencyVolume）的性能和效果差异，并提供了性能优化建议，如限制最大粗糙度、设置最大光线距离。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

参考官方文档折射：
https://docs.unrealengine.com/4.27/en-US/RenderingAndGraphics/Materials/HowTo/Refraction/
参考youtube两个关于透明材质的反射与折射视频：
https://www.youtube.com/watch?v=Sxc3Yl2NWK0
https://www.youtube.com/watch?v=NbNz7gQ4eJg

操作流程如下：

一、新建材质

1.1配置材质属性

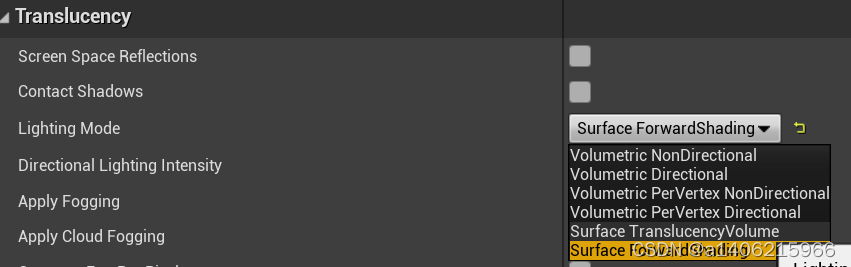

1、将材质模式改为半透明，启用双面材质，将光照模式改为后两种其中之一，SurfaceForwardShading消耗比SurfaceTranslucencyVolume大,原因最后分析（SurfaceTranslucencyVolume\SurfaceForwardShading）
2、可以选择启用ScreenSpaceReflections,此选项可以使材质对周围空间进行准确的反射，性能消耗较高
在这里插入图片描述

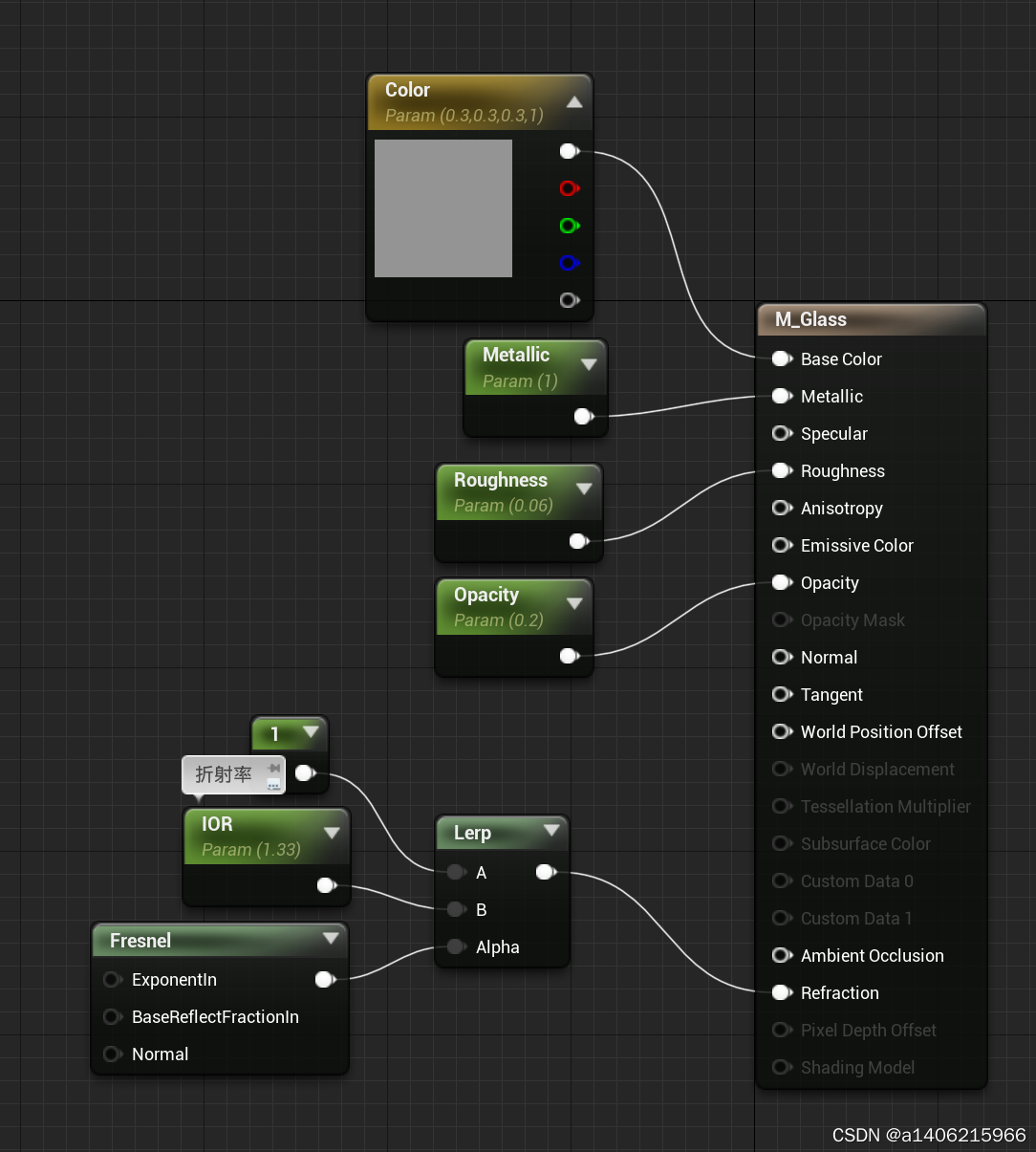

1.2按下图连接材质

在这里插入图片描述
其中的IOR代表折射率，20211231日修订：根据:官方文档说明（翻到最后），折射率直接连到specular上即可。文章中还列举了半透明材质在开启光追中的性能优化方案。此链接中的文字摘录如下：
半透明折射率(IOR)
在为光线追踪设置并使用折射时，高光（Specular）材质输入用于控制半透明材质的折射率（IOR）。虚幻引擎的光线追踪特性遵循Disney的BRDF模型，其中反射值和IOR值是耦合的，不能独立定义。
光线追踪功能优化
1）设置反射和半透明最大粗糙度（Setting Reflections and Translucency Maximum Roughness）
使用最大粗糙度（Max Roughness）在材质上设置光线追踪反射的阈值。可在后期处理体积内，或使用
