本文介绍了ROS1环境的设置，包括文件系统结构、计算图级节点关联、社区级资源利用，以及如何创建功能包并个性化turtlesim背景颜色。通过实例演示了代码编译、环境更新和源码定制的关键步骤。

需要先完成实验1，不要直接看本实验。

要求：

ROS1文件系统级、计算图级、社区级、创建功能包并实现功能等。

环境：

www.lanqiao.cn/courses/854

记录：

下载课程介绍中的案例源程序

wget https://labfile.oss.aliyuncs.com/courses/854/rosdemos_ws.zip

解压缩

unzip -h 不清楚就查帮助文档

unzip rosdemos_ws.zip

文件系统

以turtlesim源码为例：

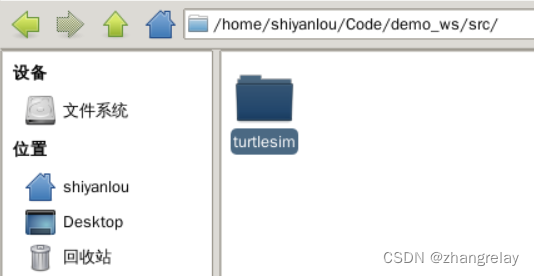

复制到：

使用catkin_make编译。

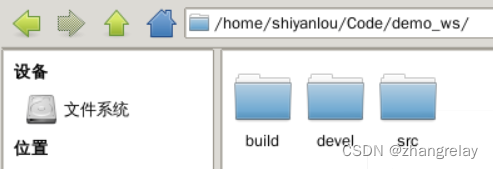

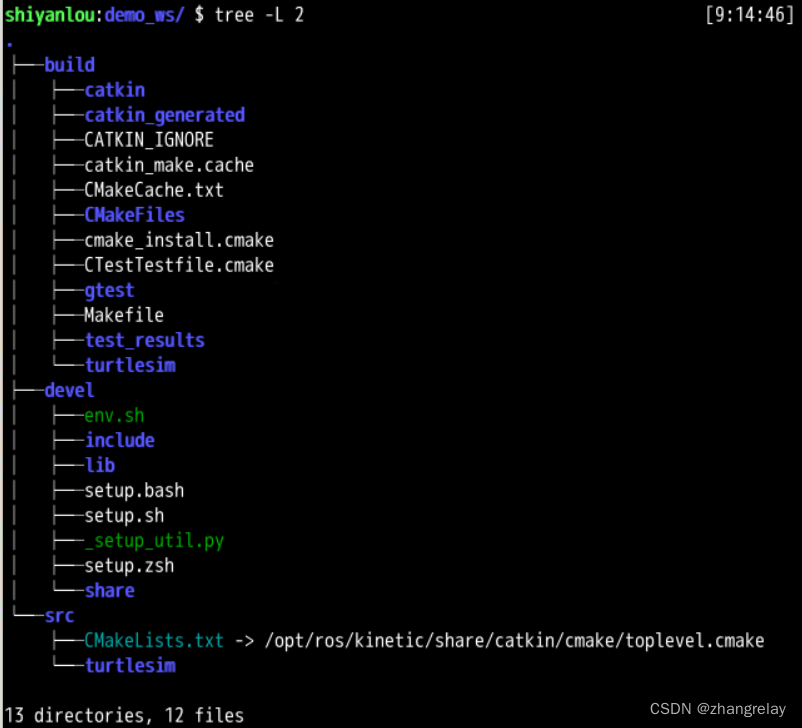

生成devel和build：

build：编译

devel：开发

src：源码

src-build-devel。

可执行文件在devel中，需要导入devel/setup.zsh。

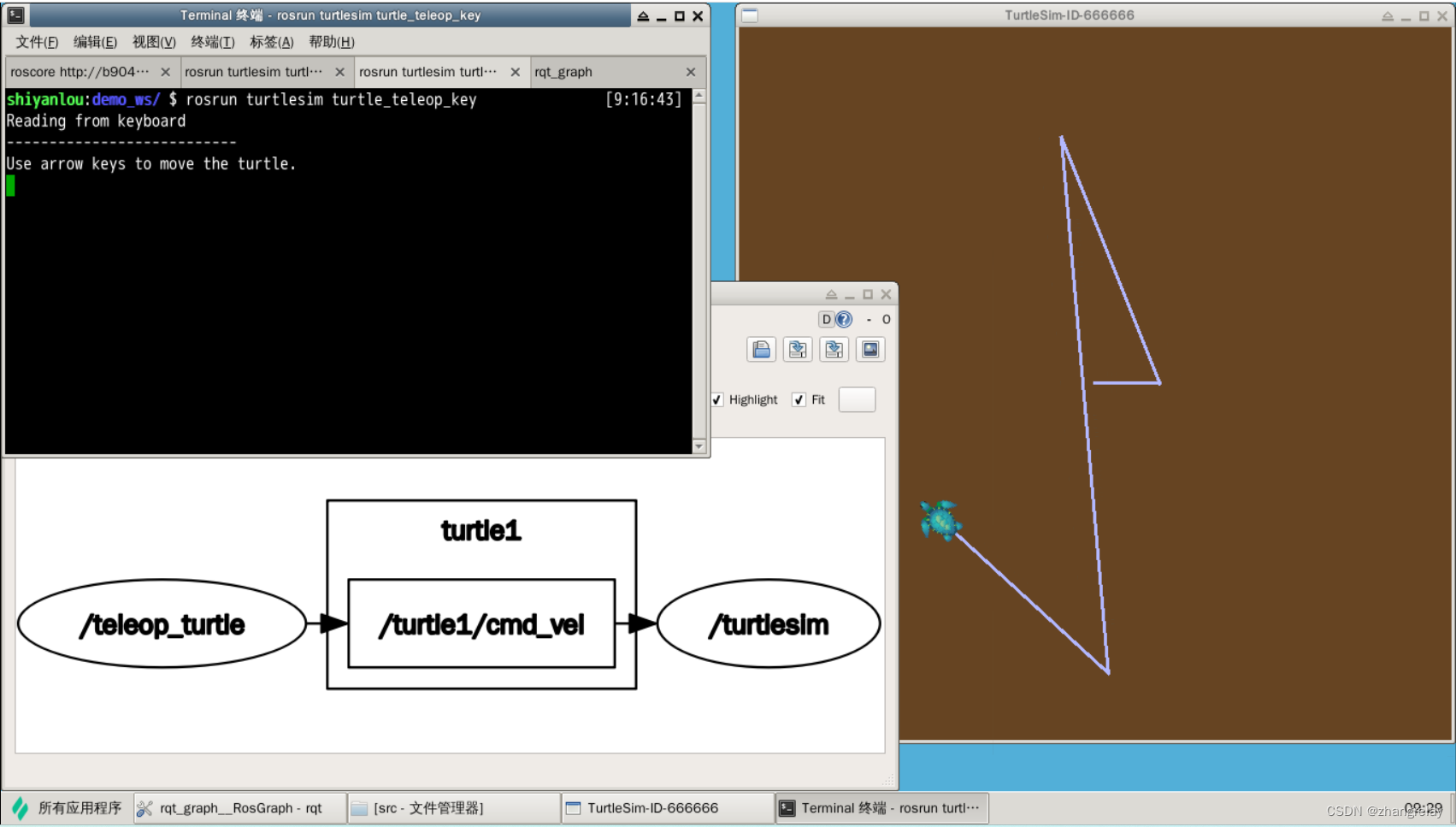

计算图级

ROS1程序节点之间的关联性：

分别在不同的终端输入：

第一个（启动主节点）：roscore

第二个（可视化小乌龟节点）：rosrun turtlesim turtlesim_node

第三个（遥控小乌龟节点）：rosrun turtlesim turtle_teleop_key

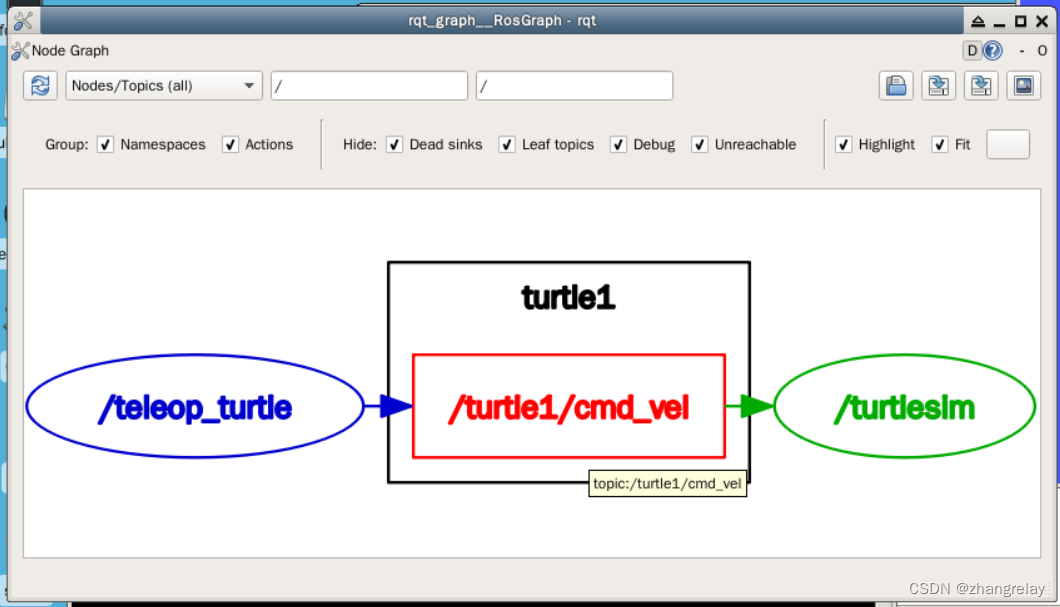

第四个（图形化工具查看上述节点关系）：rqt_graph

社区级

打开网站： wiki.ros.org

进行详细了解

创建功能包并实现功能。

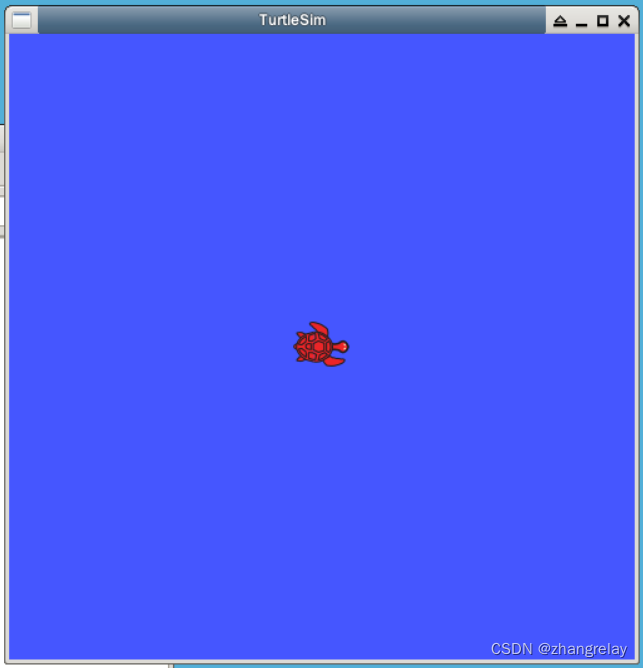

默认效果

以turtlesim修改为例：

#define DEFAULT_BG_R 0x45
#define DEFAULT_BG_G 0x56
#define DEFAULT_BG_B 0xff

namespace turtlesim
{

TurtleFrame::TurtleFrame(QWidget* parent, Qt::WindowFlags f)
: QFrame(parent, f)
, path_image_(500, 500, QImage::Format_ARGB32)
, path_painter_(&path_image_)
, frame_count_(0)
, id_counter_(0)
{
  setFixedSize(500, 500);
  setWindowTitle("TurtleSim");

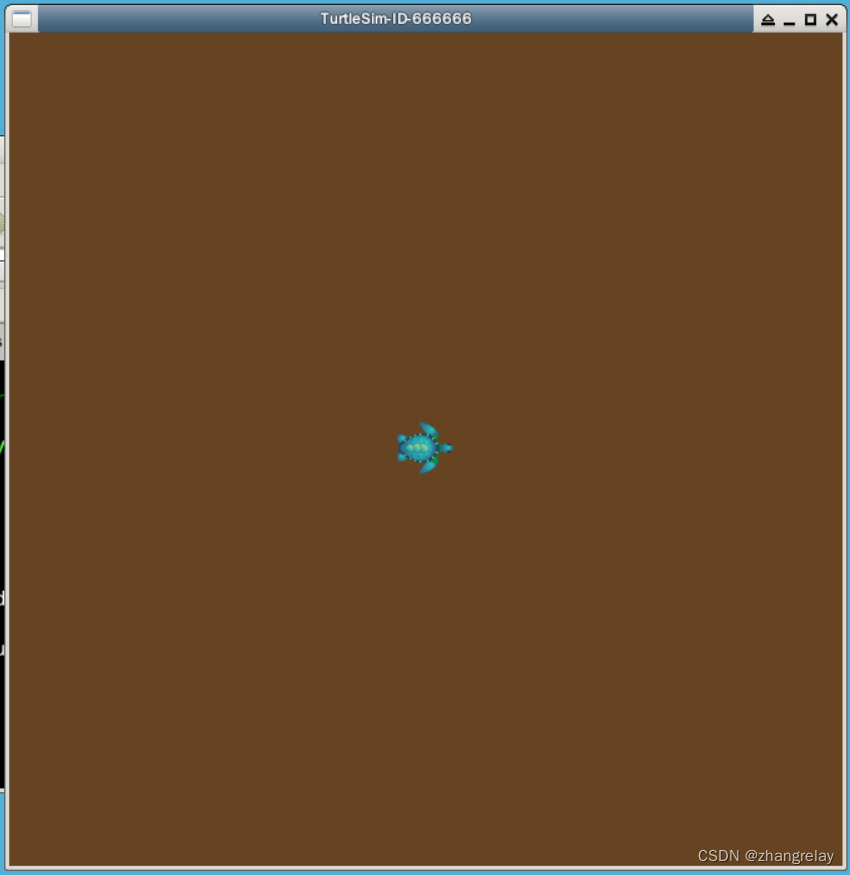

修改为：

#define DEFAULT_BG_R 0x66
#define DEFAULT_BG_G 0x44
#define DEFAULT_BG_B 0x22

namespace turtlesim
{

TurtleFrame::TurtleFrame(QWidget* parent, Qt::WindowFlags f)
: QFrame(parent, f)
, path_image_(666, 666, QImage::Format_ARGB32)
, path_painter_(&path_image_)
, frame_count_(0)
, id_counter_(0)
{
  setFixedSize(666, 666);
  setWindowTitle("TurtleSim-ID-666666");
