建立IKgroup

已于 2024-11-19 21:03:17 修改
阅读量280 收藏
点赞数 3
CC 4.0 BY-SA版权
分类专栏： coppeliasim 文章标签： 算法 人工智能 机器人 vrep 路径规划
于 2024-11-19 21:02:16 首次发布
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.youkuaiyun.com/ZPC8210/article/details/143895339

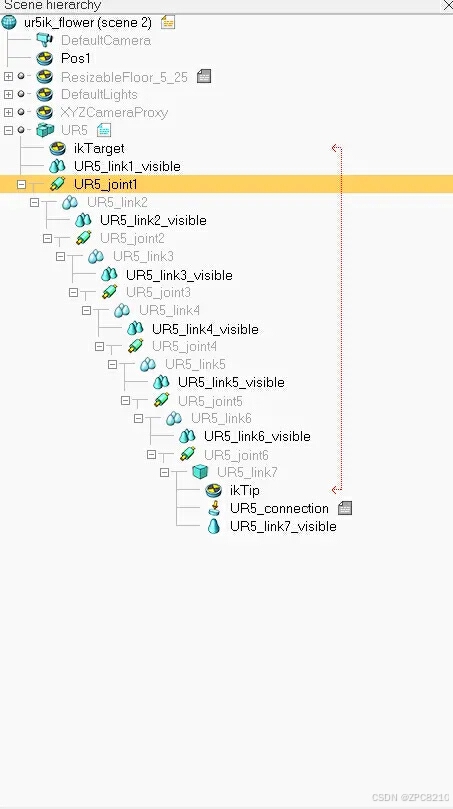

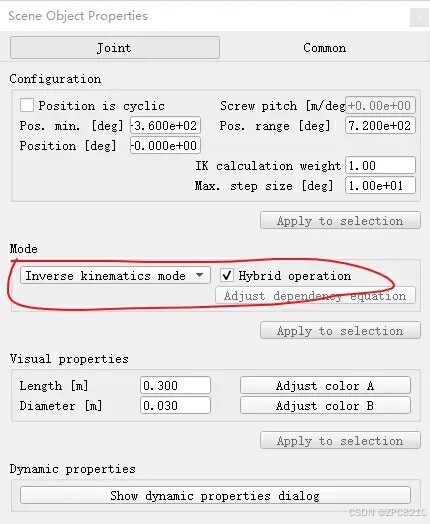

1.点击UR5_joint1上的图标，弹出scene object properties，再设置mode,将其设置为inverse kinematics mode，并且勾选上hybrid oper

 2.为机械臂设置dummy对

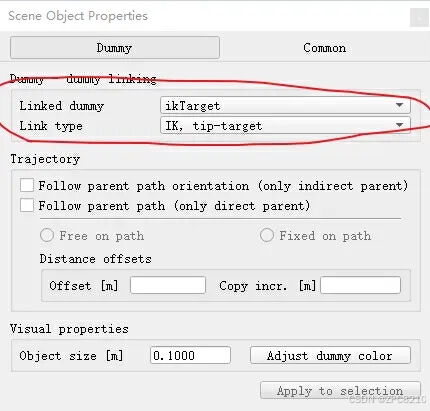

点击菜单栏---add,选中dummy，更改名称。创建两个dummy，一个命名为ikTip，另一个命名为ikTarget。在点击dummy，设置 配对。选择需要配对的对象即可。

3.创建ik group

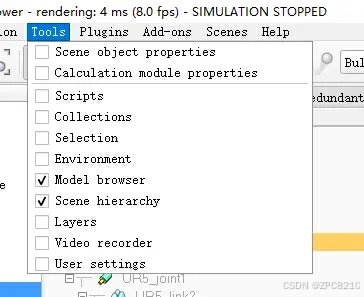

选中ur5，再点击tool，选择calculation module properties  。

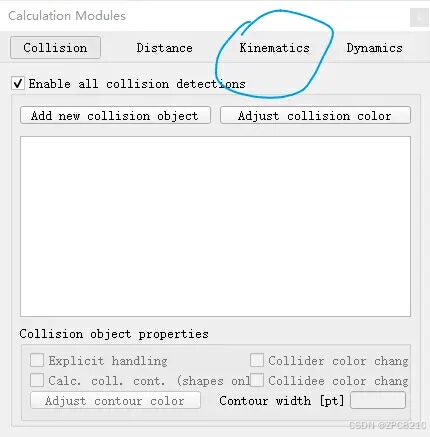

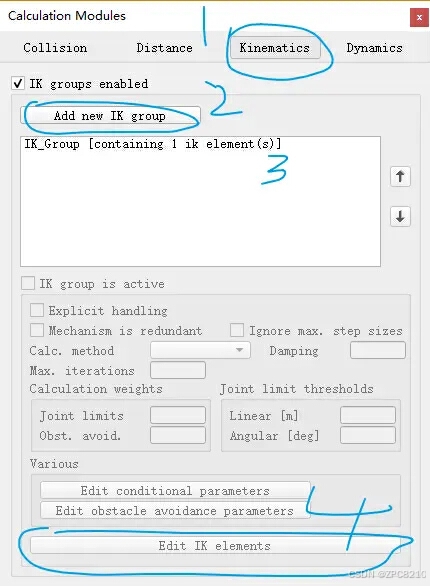

点击kinematics，再点击add new ik group，空白框出现IK_Group，可以选择命名。第四步，点击edit IK elements.

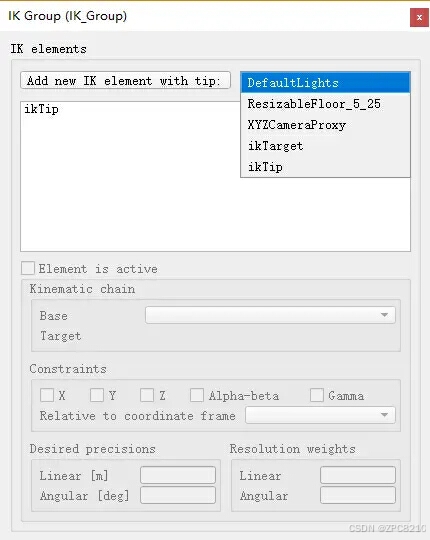

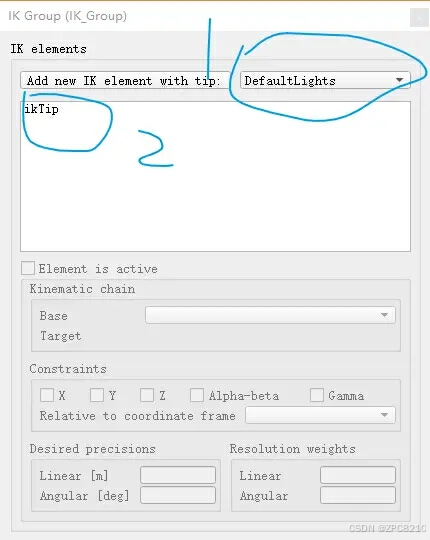

IK elements中先选择需要添加的tip，再点击添加即可。

完成之后，再设置target的位置。应当把target的位置设置在ur5机械臂的工作空间中。<如果，没有这样设置，会导致机械臂走不到目标点，而随处旋转。>
