TI AM64x工业核心板规格书（双核ARM Cortex-A53 + 单/四核Cortex-R5F + 单核Cortex-M4F，主频1GHz）

原创 已于 2023-06-28 09:21:49 修改 · 727 阅读 · 2 ·
CC 4.0 BY-SA版权
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
文章标签：

#嵌入式硬件 #arm开发 #硬件工程

于 2023-06-27 09:07:21 首次发布
本文介绍创龙科技SOM - TL64x工业核心板，基于TI Sitara系列AM64x设计，接口丰富且稳定可靠。阐述其典型应用领域，如工业网关等，还介绍软硬件参数、开发资料、电气特性、机械尺寸、产品型号等，同时提供技术服务和增值服务。

1 核心板简介

创龙科技SOM-TL64x是一款基于TI Sitara系列AM64x双核ARM Cortex-A53 + 单/四核Cortex-R5F + 单核Cortex-M4F设计的多核工业级核心板，通过工业级B2B连接器引出5x TSN Ethernet、9x UART、2x CAN-FD、GPMC、PCIe/USB 3.1等接口。核心板经过专业的PCB Layout和高低温测试验证，稳定可靠，可满足各种工业应用环境。

用户使用核心板进行二次开发时，仅需专注上层运用，降低了开发难度和时间成本，可快速进行产品方案评估与技术预研。

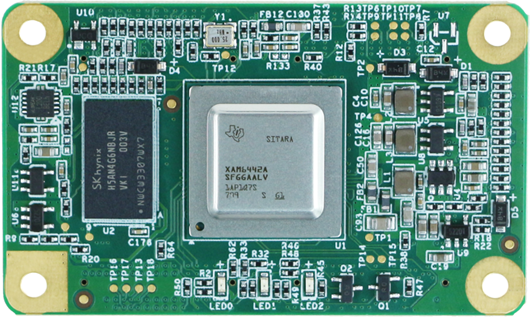

图 1 核心板正面图

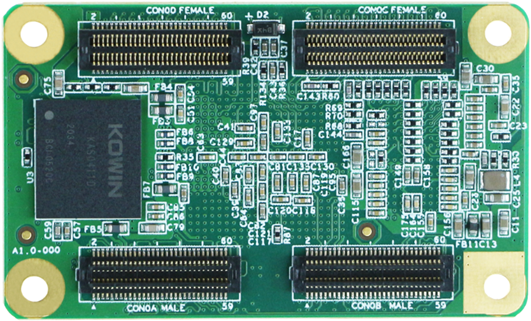

图 2 核心板背面图

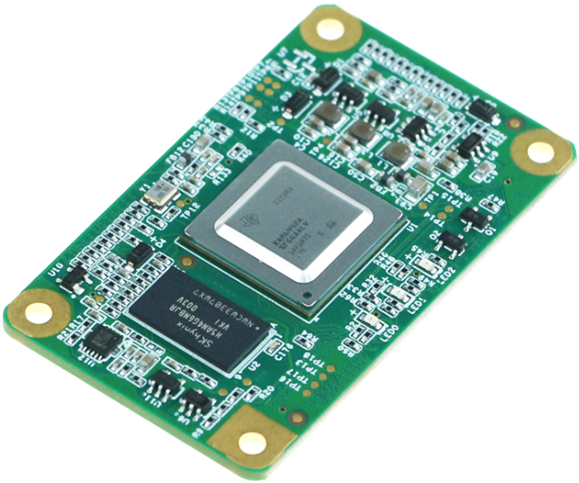

图 3 核心板斜视图

图 4 核心板侧视图

2 典型应用领域

  • 工业网关
  • 工业机器人
  • 运动控制器
  • 伺服驱动器
  • 配变电终端

3 软硬件参数

硬件框图

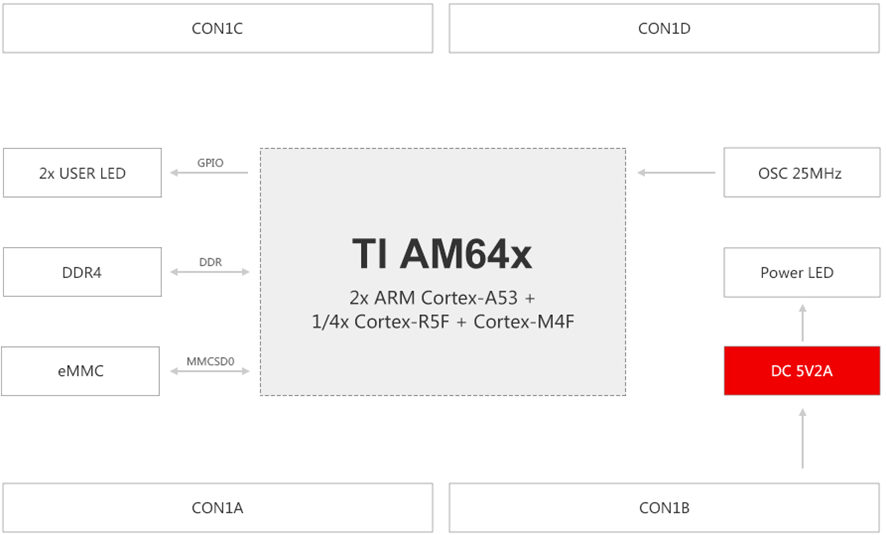

图 5核心板硬件框图

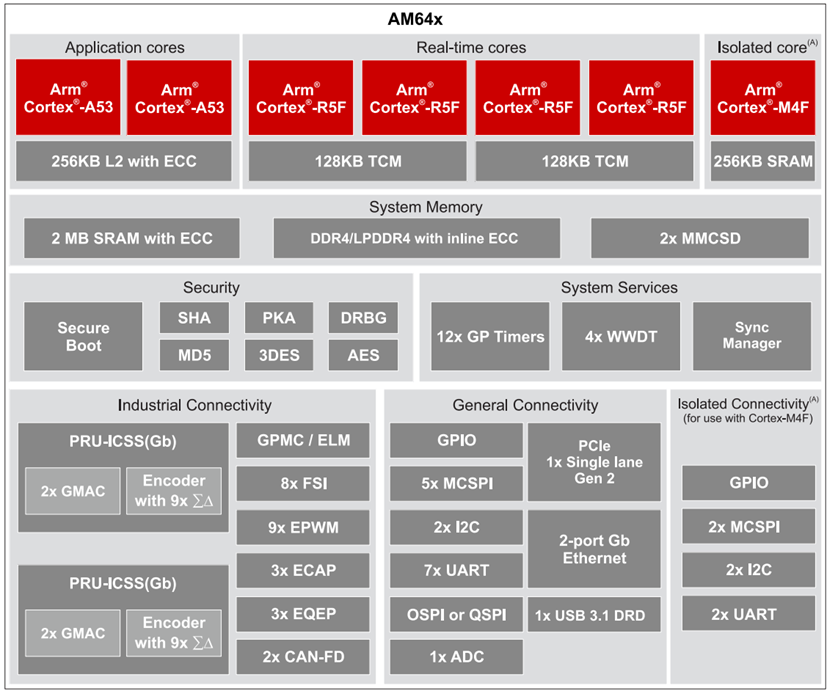

图 6 AM64x处理器功能框图



硬件参数



表 1
