本文详细介绍了如何使用CANoe作为DoIP Tester与ECU或网关进行通信测试。主要内容包括硬件接口配置、IP地址设置、诊断通道的建立、DoIP通信参数的详细解释以及直接和间接连接ECU的两种应用场景。文中还提到了DHCP和Auto-IP在通信中的作用，并通过实例展示了CANoe建立DoIP通信的过程。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

伴随以太网引入到车载网络中，本文分享通过常用工具CANoe怎么样对ECU进行通信以及测试。

相比在车载CAN总线，以太网又有什么与众不同之处？

1、硬件接口卡（收发器）

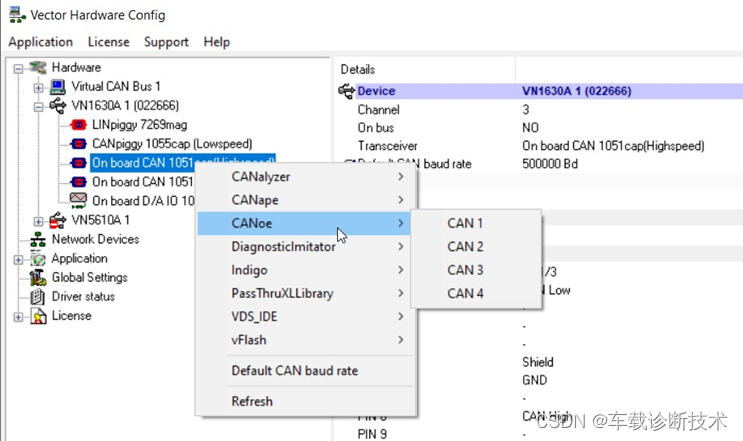

以往车载CAN网络较常使用的是VN 16XX 系列，在连接ECU进行通信时，除了配置波特率也要进行通道分配：

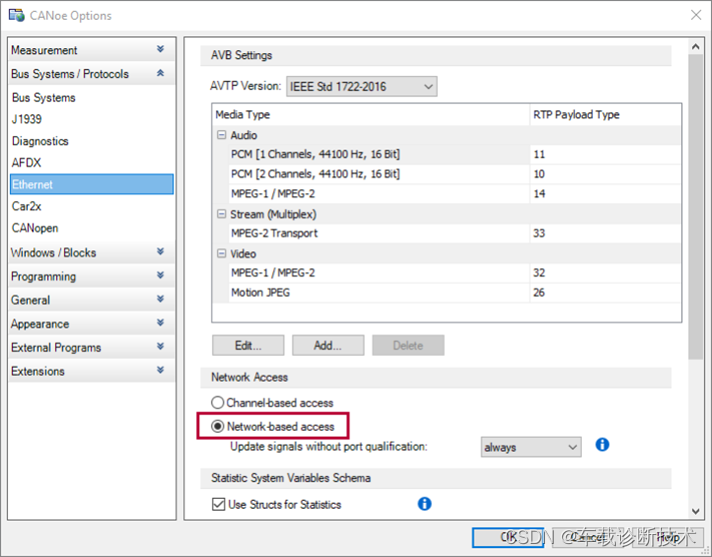

 而对于以太网，由于时点对点进行通信，首先需要设置：

 使用VN 56系列接口卡，配置CANoe与ECU通信链接（具体操作可在Vector官网-www.vector.com 下载VN56XX操作手册）：
