本文介绍了Silvaco软件中接触的使用，包括默认的欧姆接触和肖特基接触的定义。接触可用于模拟外挂电阻电容电感、设置边界条件，以及通过contact施加电流。此外，还提到了如何实现浮空状态，如接入高阻或设定电流为0。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

silvaco-8-Solution

接触

系统默认欧姆接触

很多时候都是肖特基接触

在这里插入图片描述
在electrode中定义的，在这里加在name里边

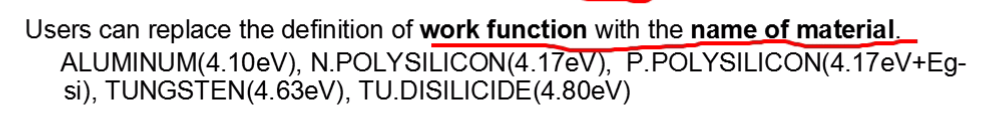

除了用功函数进行定义，还可以直接用材料进行定义

在这里插入图片描述

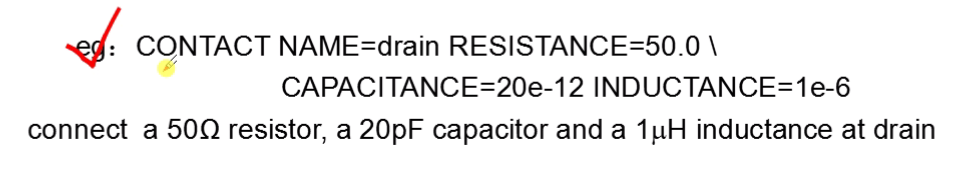

用途1-外挂电阻电容电感

在这里插入图片描述

2-边界条件

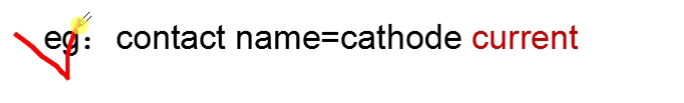

利用contact加电流
在这里插入图片描述

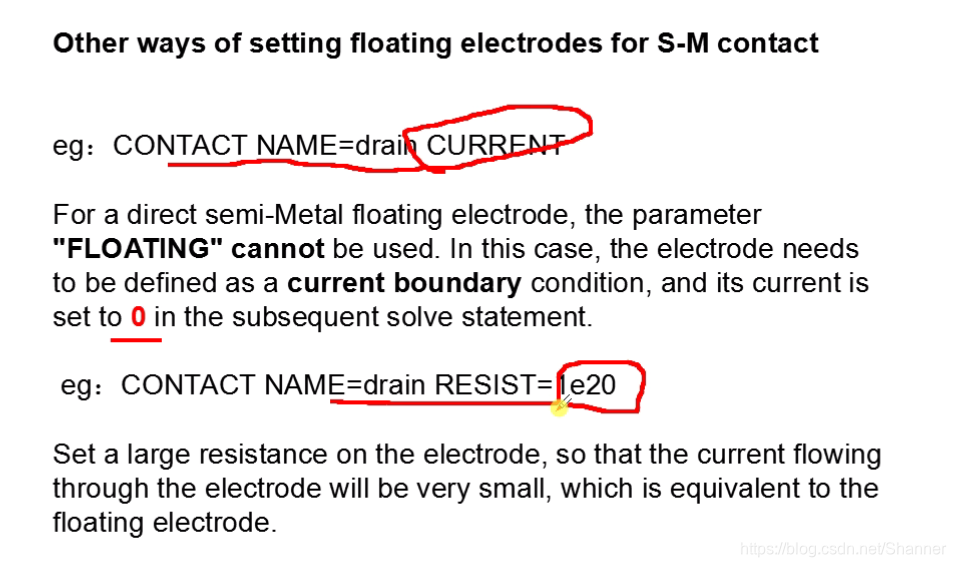

浮空

在这里插入图片描述
还可以接电流，使电流为0

或者接入巨大电阻来浮空
在这里插入图片描述

连接
