数字电路-时序逻辑电路

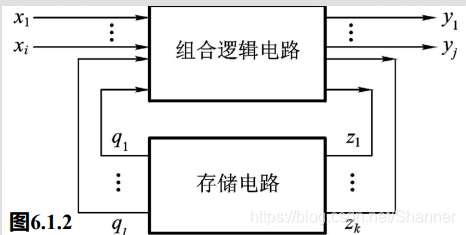

简述

可以用三个方程组来描述
在这里插入图片描述
在这里插入图片描述

在这里插入图片描述

特点

在任意时刻的输出信号不仅取决于当时的输入信
号，而且还取决于电路原来的状态

在这里插入图片描述

根据触发器动作特点可分为同步时序逻辑电路
和异步
时序逻辑电路。在同步时序逻辑电路中，存储电路中
所有触发器的时钟使用统一的CLK,状态变化发生在同
一时刻，即触发器在时钟脉冲的作用下同时翻转;而在
异步时序逻辑电路中，触发器的翻转不是同时的，没
有统一的CLK，触发器状态的变化有先有后。

根据输出信号的特点时序逻辑电路可分为米利(Mealy)
型
和穆尔(Moore)型。在米利型时序逻辑电路中，输出
信号不仅取决于存储电路的状态，而且还取决于输入
变量，即
在这里插入图片描述

在穆尔型时序逻辑电路中，输出信号仅仅取决于存
