数字电路7-半导体存储器

7.2 只读存储器（ROM）
7.3 随机存储器（RAM）

半导体存储器的定义

半导体存储器是一种能存储大量二值信息（或称为二值数
据）的半导体器件。

矛盾：存储单元数目庞大，而器件引脚数目有限。

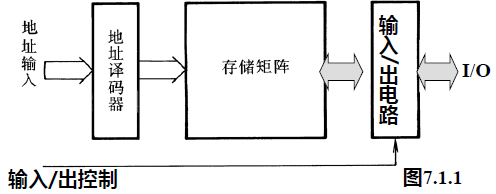

解决：存储单元编址，被选定存储单元通过公共输入/输出
引脚进行数据读出或写入。

在这里插入图片描述

ROM分类

ROM可分为掩模ROM、可编程ROM（Programmable
Read－Only Memory，简称PROM）和可擦除的可编
程ROM （ Erasable Programmable Read － Only
Memory，简称EPROM）

掩模只读存储器
