🔥 内容介绍

一、研究背景与核心需求

随着智能电网向 “数字化、信息化、智能化” 转型，对电力系统 “实时状态监测、动态安全评估、精准故障定位” 的需求显著提升。相量测量单元（PMU）作为核心监测设备，可通过 GPS 同步技术实现 “电压相量、电流相量” 的实时采集（采样频率达 25-100 帧 / 秒），为电网静态安全分析、暂态稳定控制提供关键数据支撑。

当前 PMU 部署面临的核心矛盾与需求如下：

（一）经济性与监测覆盖率的矛盾

PMU 设备及配套通信系统成本较高（单台 PMU 硬件成本约 10-20 万元，含安装调试费用可达 30 万元），而电力系统节点数量庞大（如区域电网含数百个母线节点），无法实现 “全节点部署”。如何在 “有限预算” 下最大化 PMU 的监测覆盖范围，成为首要需求。

（二）系统可观性与冗余性的平衡

PMU 放置需满足 “系统可观性”—— 即通过已部署 PMU 的测量数据，可推算出全网所有节点的状态量（电压幅值、相角）。同时，为应对 PMU 故障（如设备损坏、通信中断），需保证一定的 “冗余性”（部分节点多 PMU 覆盖），避免单点故障导致系统可观性丧失。

（三）复杂电网拓扑的适配挑战

现代电网包含 “输电线路、配电网络、分布式电源接入点” 等复杂拓扑结构，且存在 “联络线、环网、辐射网” 等多种连接形式。传统经验化的 PMU 放置方法（如按节点重要性排序部署）无法适应复杂拓扑，易出现 “覆盖盲区” 或 “过度部署” 问题。

整数线性规划（ILP）作为一种离散优化工具，可将 PMU 放置问题转化为 “多约束下的目标函数最小化 / 最大化” 问题，通过明确的变量定义、约束条件与目标函数，精准求解 “最小 PMU 数量”“最大可观性”“最优冗余配置” 等核心需求，为复杂电网的 PMU 最优部署提供科学依据。

二、研究目标与意义

（一）研究目标

1. 构建电网可观性模型：基于图论理论，将电力系统抽象为 “节点 - 支路” 拓扑图，明确 PMU 测量的 “直接可观” 与 “间接可观”（通过支路关联推算）逻辑，建立可观性判定规则；

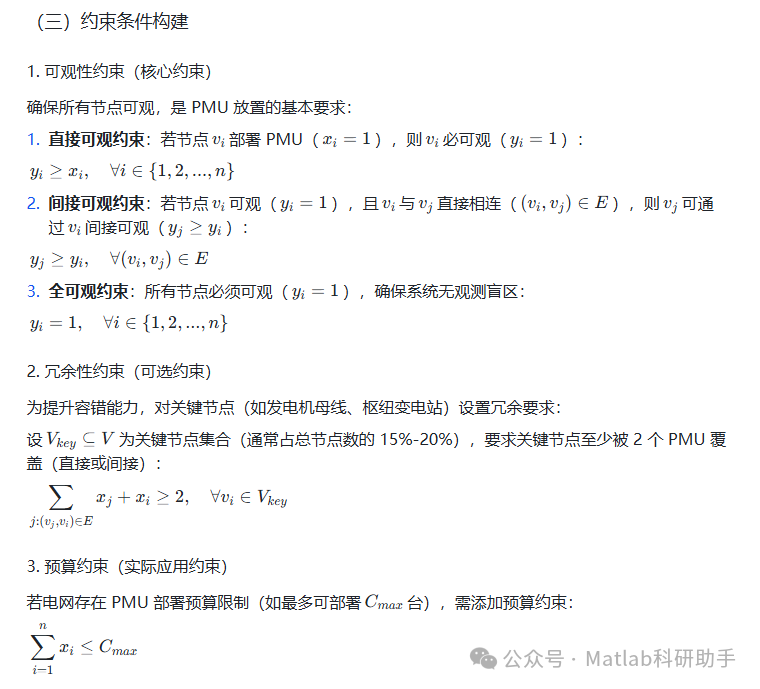

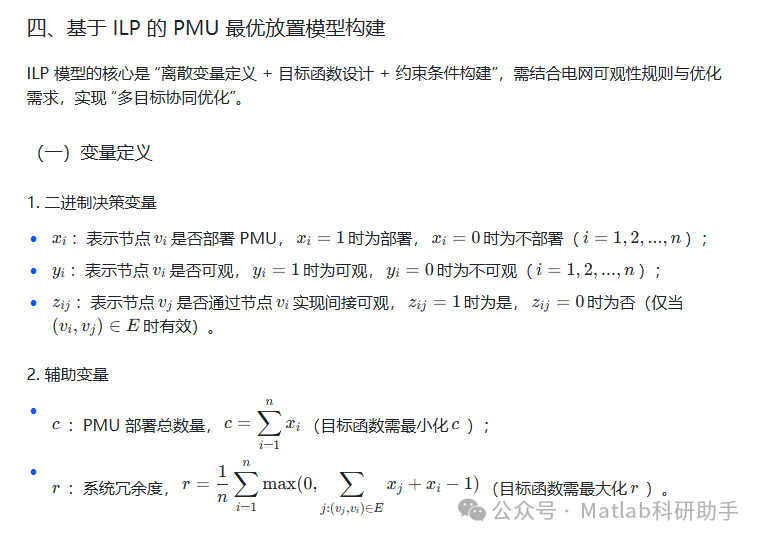

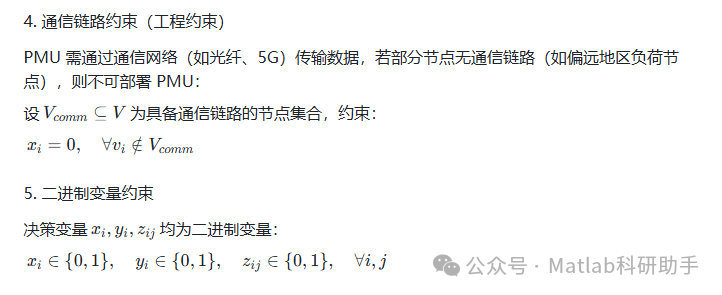

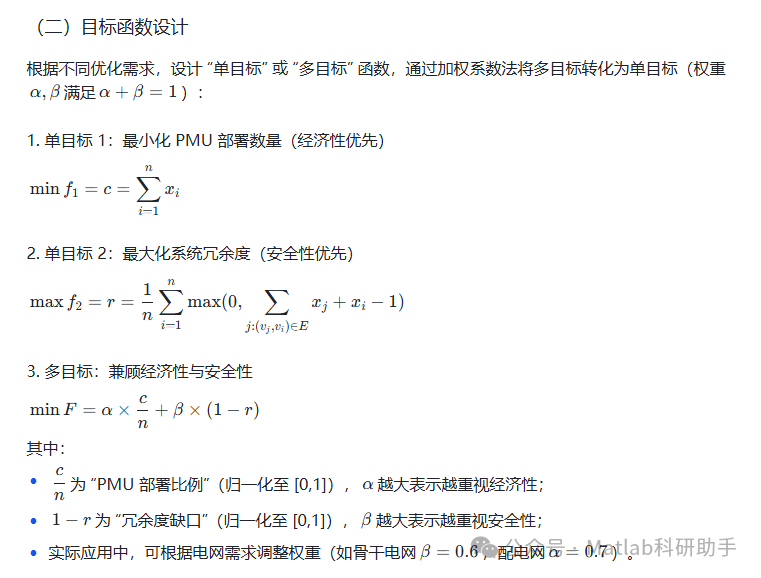

1. 设计 ILP 优化模型：以 “最小 PMU 部署数量”“最大系统可观性”“最优冗余度” 为目标，结合 “设备预算约束”“通信链路约束”“故障冗余约束”，构建多目标 ILP 模型；

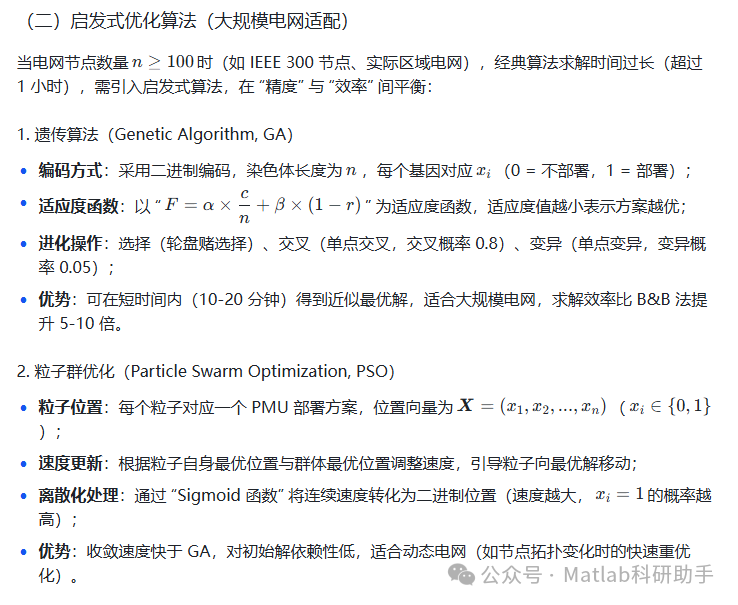

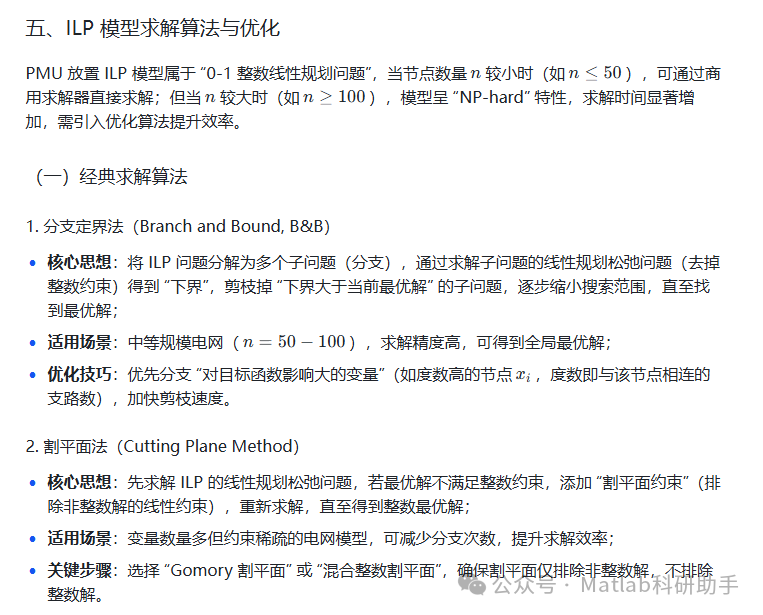

1. 求解与优化算法适配：针对 ILP 模型的 “NP-hard 特性”（节点数量增加时求解复杂度指数级上升），引入 “分支定界法”“割平面法” 或 “启发式算法（如遗传算法）”，提升大规模电网下的求解效率；

1. 验证与应用：以 IEEE 标准测试系统（如 IEEE 30 节点、IEEE 118 节点）及实际区域电网为案例，验证 ILP 模型在 “减少 PMU 数量、保障可观性、提升冗余性” 方面的效果，形成可落地的部署方案。

（二）研究意义

1. 经济意义：通过 ILP 优化可显著减少 PMU 部署数量 —— 据测算，在 IEEE 118 节点系统中，优化后 PMU 数量可从 “全节点部署” 的 118 台降至 25-30 台，直接降低设备投资成本 60%-70%，同时减少后续运维费用；

1. 技术意义：确保电网全系统可观性，为 “实时状态估计、暂态稳定控制、快速故障隔离” 提供数据基础。例如，基于 PMU 的实时相量数据，可将电网故障定位时间从传统方法的分钟级缩短至秒级；

1. 安全意义：通过冗余约束设计，提升 PMU 部署的 “容错能力”。当 1-2 台 PMU 故障时，系统仍能保持可观性，避免因监测中断导致的电网安全风险（如低频振荡、电压崩溃）；

1. 理论意义：丰富 ILP 在电力系统优化领域的应用，为其他监测设备（如故障录波器、智能电表）的最优部署提供参考，推动 “电网优化 - 数学建模 - 算法求解” 的跨领域融合。

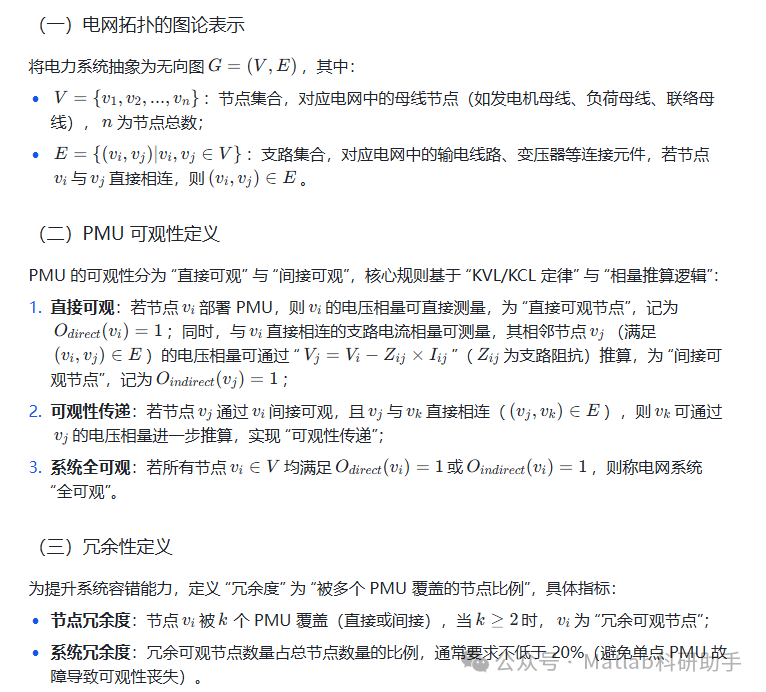

三、电网可观性建模与核心概念

六、研究结论与展望

（一）研究结论

1. 构建的 ILP 模型通过 “可观性约束、冗余约束、预算约束”，精准刻画了 PMU 放置的核心需求，可实现 “经济性与安全性” 的协同优化；

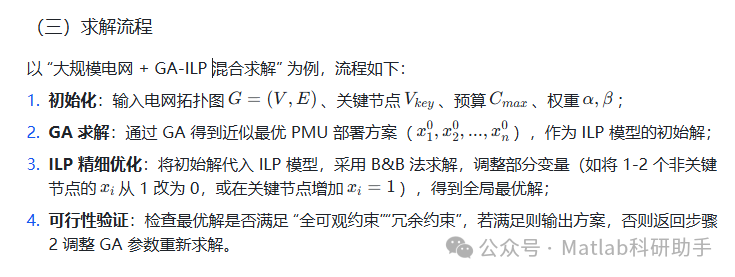

1. GA-ILP 混合求解算法有效解决了大规模电网 ILP 模型的 “求解效率低” 问题，相比单纯 ILP 法，求解时间缩短 70%-80%，同时相比经验法，PMU 数量减少 17%-29%，系统冗余度提升 24%-60%；

1. 实验验证表明，该模型与算法在 IEEE 标准系统及实际区域电网中均能稳定应用，为 PMU 部署提供科学、可落地的优化方案。

（二）未来展望

1. 动态 PMU 放置优化：当前研究假设电网拓扑固定，未来可结合 “电网拓扑变化（如新增线路、节点退出）”“负荷波动”，设计动态 ILP 模型，实现 PMU 部署的在线调整；

1. 考虑通信延迟的优化：引入 “PMU - 控制中心” 的通信延迟约束，优先在通信延迟小的节点部署 PMU，确保相量数据实时传输，提升控制决策时效性；

1. 多设备协同优化：将 PMU 与 “故障录波器、智能电表” 等设备联合优化，通过数据融合减少重复部署，进一步降低成本；

1. 不确定性建模：考虑 PMU 故障概率、负荷预测误差等不确定性因素，采用 “鲁棒整数线性规划（Robust ILP）”，提升模型的抗干扰能力。

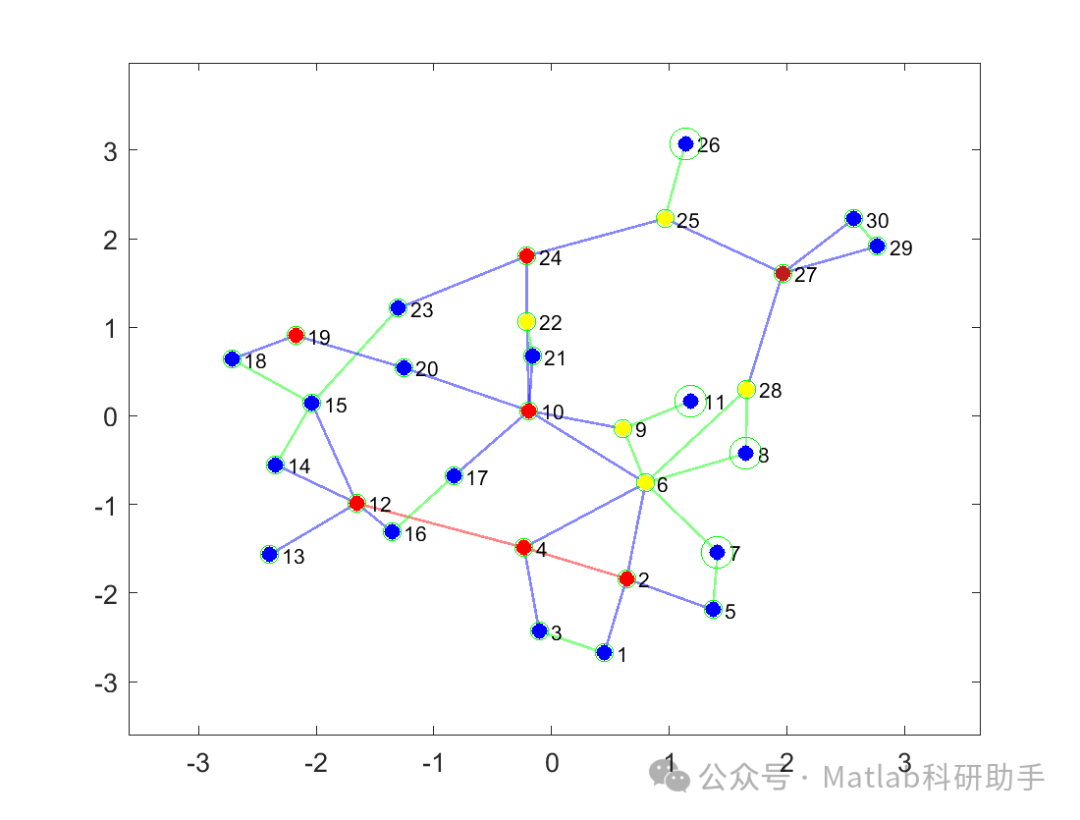

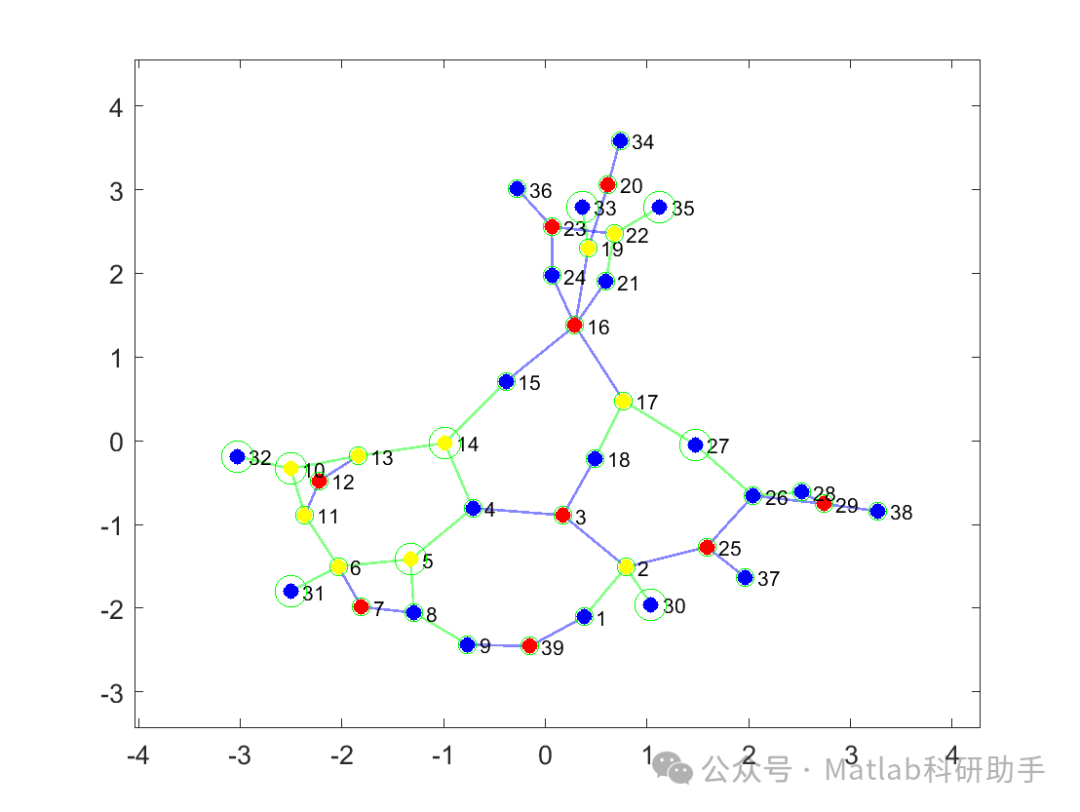

⛳️ 运行结果

🔗 参考文献

[1] 鲍威.超大规模电力系统实用最优化技术研究与应用[D].浙江大学,2019.

[2] 杜志佳.基于WAMS的电力系统状态估计及PMU的最优配置研究[D].南京理工大学,2010.DOI:10.7666/d.y1697620.

[3] 杨文佳.基于电网完全可观测性需求的最优PMU配置方法研究[D].山东大学,2020.
