基于PID控制器和电流控制器的电池充电比较研究附Matlab代码

✅作者简介：热爱科研的Matlab仿真开发者，擅长数据处理、建模仿真、程序设计、完整代码获取、论文复现及科研仿真。

🍎 往期回顾关注个人主页：Matlab科研工作室

🍊个人信条：格物致知,完整Matlab代码及仿真咨询内容私信。

🔥 内容介绍

一、研究背景与电池充电核心需求

随着新能源汽车、储能系统、便携式电子设备的普及，锂离子电池（Li-ion Battery）作为核心储能载体，其充电性能直接影响设备使用体验与电池寿命。理想的电池充电系统需满足三大核心需求：

（一）安全性优先

避免充电过程中出现 “过压、过流、过热” 问题 —— 锂离子电池过充易引发电解液分解、热失控，甚至起火爆炸，因此充电系统需精准控制电压与电流阈值（如三元锂电池充电截止电压通常为 4.2V±0.05V）。

（二）效率与速度平衡

在安全前提下，需最大化充电效率（通常要求≥90%），同时缩短充电时间（如新能源汽车快充需在 30 分钟内充至 80% 容量），但需避免 “大电流快充导致的电池极化加剧” 问题。

（三）延长电池循环寿命

充电过程中的 “电流波动、电压超调” 会加速电池容量衰减，理想充电策略需减少电极材料损耗（如避免锂离子嵌入 / 脱嵌过程中的结构破坏），确保电池循环 1000 次后容量保持率≥80%。

当前主流电池充电控制器主要分为 “PID 控制器”（基于反馈偏差的闭环控制）与 “电流控制器”（基于预设电流曲线的开环 / 半闭环控制）。两类控制器在控制逻辑、响应速度、鲁棒性上存在显著差异，需通过系统性对比研究明确其适用场景。

二、两种控制器的工作原理与设计实现

（一）电流控制器（Constant Current/Constant Voltage, CC-CV 模式）

电流控制器是电池充电领域的传统方案，核心采用 “恒流 - 恒压两阶段充电策略”，本质是基于预设电流曲线的半闭环控制。

1. 工作原理

• 恒流阶段（CC 阶段）：充电初期，控制器输出恒定电流（如 1C、2C，C 为电池容量倍率），此时电池电压随 SOC（State of Charge）升高而逐渐上升；当电池电压达到预设截止电压（如 4.2V）时，进入恒压阶段。

• 恒压阶段（CV 阶段）：控制器保持输出电压恒定，充电电流随电池 SOC 升高而逐渐下降；当电流降至截止电流（如 0.05C）时，充电结束。

2. 硬件设计

• 核心模块：电流采样电阻（如 0.01Ω 精密电阻）、电压采样电路（差分放大电路）、PWM 驱动芯片（如 TL494）；

• 控制逻辑：通过比较器将采样电流 / 电压与预设阈值（如参考电压源 TL431 提供的 2.5V 基准）对比，输出 PWM 信号调节 MOS 管导通占空比，实现电流 / 电压稳定。

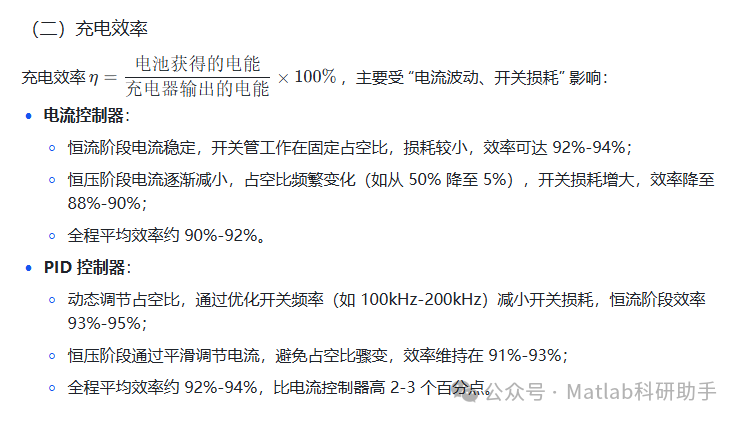

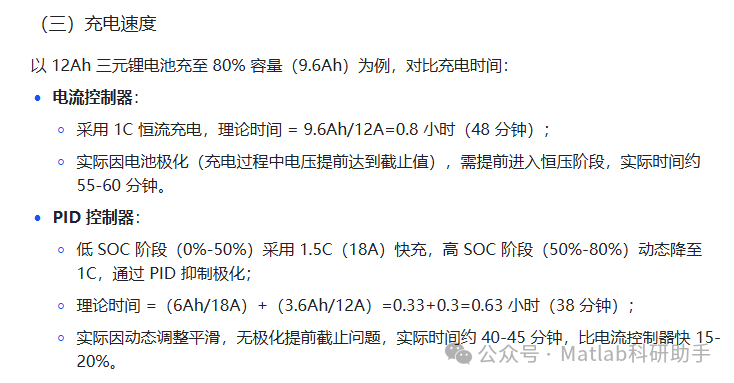

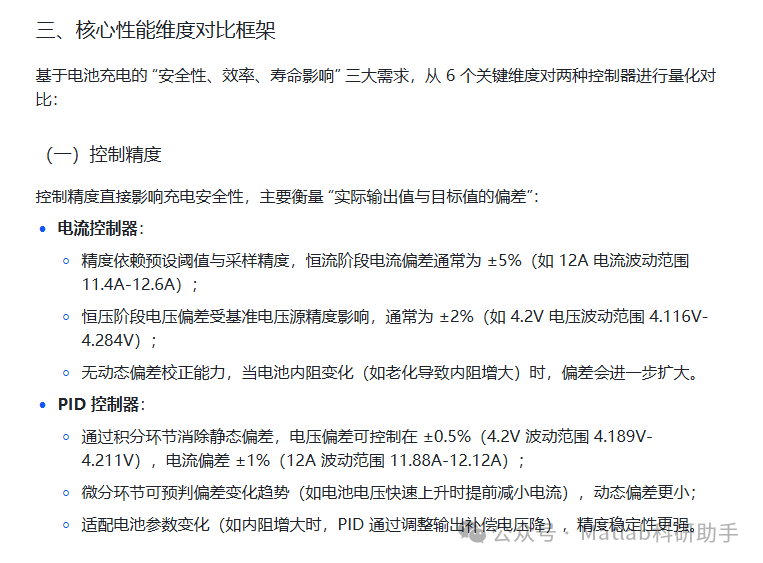

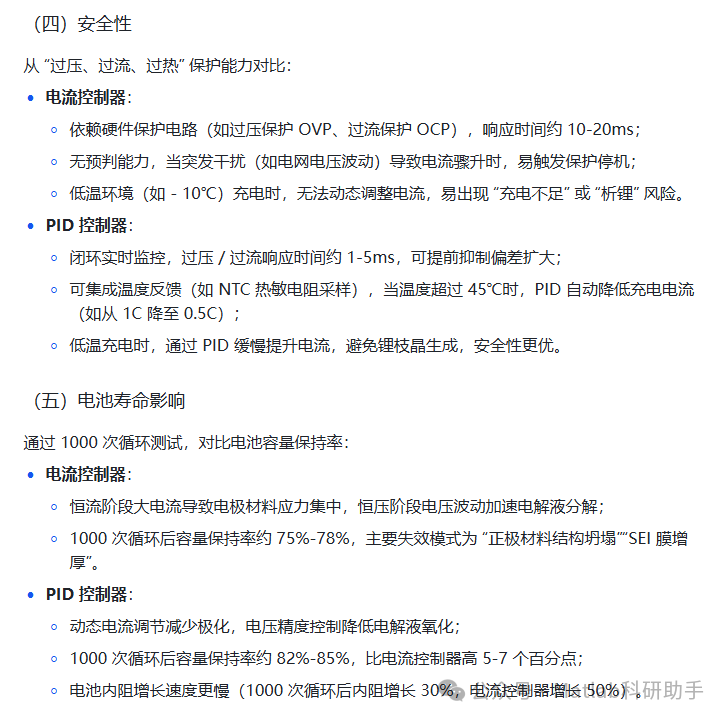

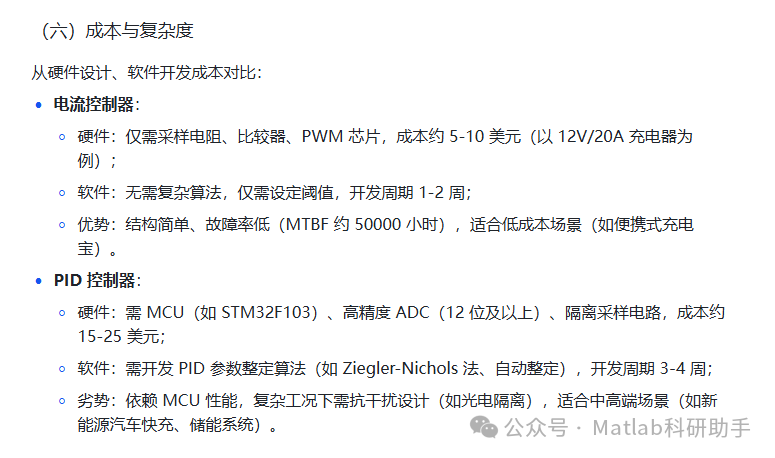

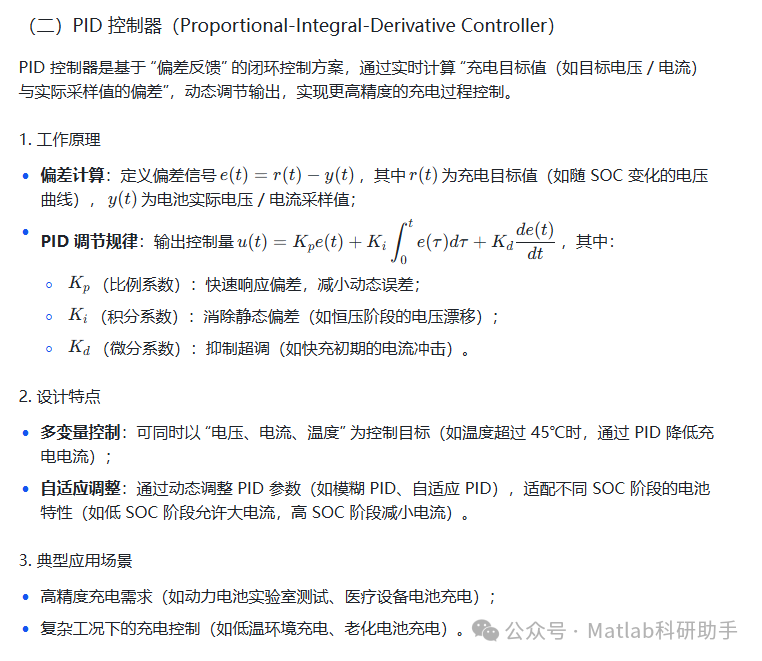

四、适用场景与选型建议

基于上述对比，结合不同应用场景的需求优先级，给出控制器选型建议：

（一）电流控制器适用场景

1. 低成本、低精度需求：如便携式充电宝（5V/2A）、小型家用电器（如扫地机器人电池）；

1. 简单工况：固定环境温度（20-30℃）、无快充需求（充电时间≥2 小时）；

1. 成熟量产产品：如传统手机充电器（5V/1A），追求高可靠性与低故障率。

（二）PID 控制器适用场景

1. 中高端储能设备：如新能源汽车动力电池（快充需求）、家庭储能系统（需高精度电压控制）；

1. 复杂工况：宽温度范围（-20℃-50℃）、多电池串联 / 并联（如 16 串动力电池组）；

1. 长寿命需求：如医疗设备电池（需循环 1000 次以上）、工业级储能电池（使用寿命≥5 年）。

（三）混合控制方案建议

在实际应用中，可结合两种控制器的优势设计 “混合方案”：

• 低 SOC 阶段（0%-50%）：采用电流控制器（1.5C 恒流），兼顾速度与成本；

• 高 SOC 阶段（50%-100%）：切换至 PID 控制器，高精度控制电压 / 电流，减少极化与损耗；

• 该方案可使充电时间缩短 10%，同时成本比纯 PID 方案降低 30%，适合中端产品（如电动自行车、便携式储能电源）。

五、研究结论与未来展望

（一）核心结论

1. 性能对比：PID 控制器在控制精度（电压偏差 ±0.5% vs ±2%）、充电效率（92%-94% vs 90%-92%）、电池寿命保护（1000 次循环容量保持率 82%-85% vs 75%-78%）上全面优于电流控制器，尤其适合高精度、快充需求场景；

1. 成本权衡：电流控制器成本仅为 PID 控制器的 1/3-1/2，结构简单、可靠性高，仍适用于低成本、低复杂度场景；

1. 混合方案潜力：“电流控制 + PID 控制” 混合策略可实现 “成本 - 性能” 平衡，是中端产品的最优选择。

（二）未来展望

1. 算法优化：将 AI 算法（如强化学习、LSTM 预测）与 PID 结合，实现 “基于电池健康状态（SOH）的自适应充电”—— 根据电池老化程度动态调整充电曲线，进一步延长寿命；

1. 硬件集成：开发专用 ASIC 芯片（如集成 PID 控制器与电流采样的单芯片），降低 PID 控制器成本，推动其在中低端产品中的应用；

1. 多变量控制：扩展 PID 控制维度，将 “温度、压力、气体浓度”（电池热失控早期特征）纳入控制目标，实现 “预测性保护”，提升充电安全性。

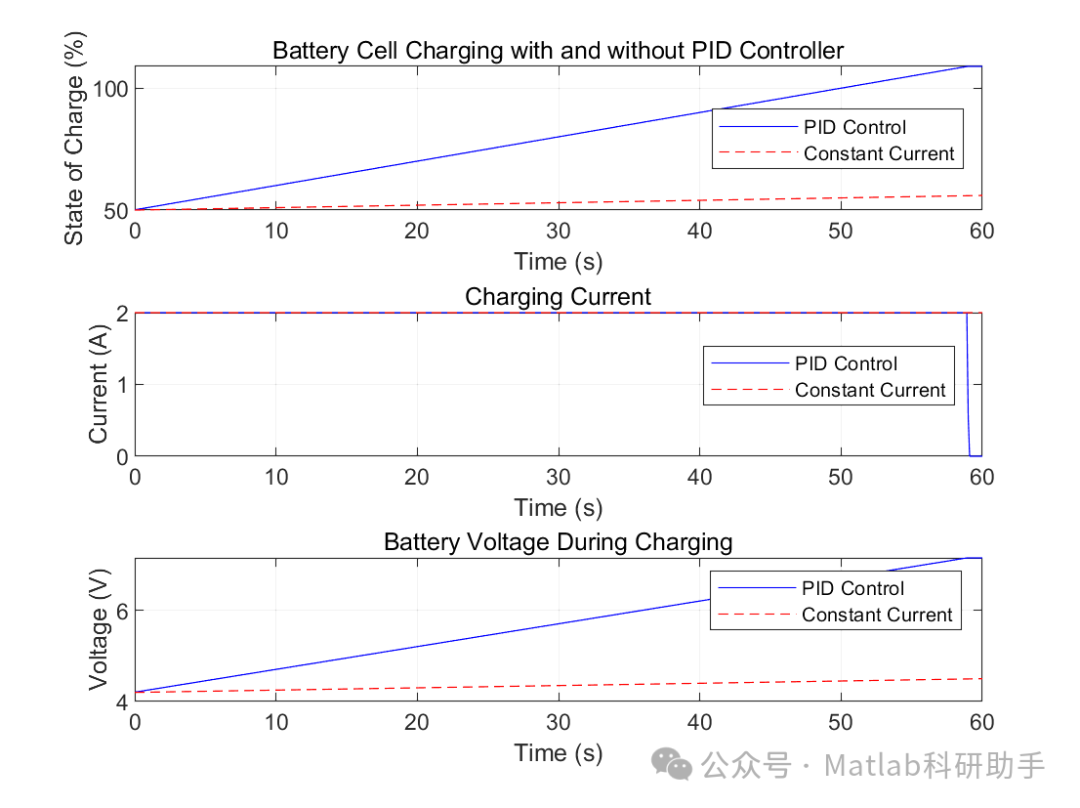

⛳️ 运行结果

🔗 参考文献

[1] 何东健,刘忠超,范灵燕.基于MATLAB的PID控制器参数整定及仿真[J].西安科技大学学报, 2006, 26(4):5.DOI:10.3969/j.issn.1672-9315.2006.04.018.

[2] 王勃群,蔺小林,汪宁.基于Matlab参数自整定PID控制器的设计与仿真[J].自动化技术与应用, 2009(1):4.DOI:10.3969/j.issn.1003-7241.2009.01.007.

[3] 牟赟,侯力,王炳炎,等.基于Matlab的2种Fuzzy-PID控制器的设计与仿真[J].机械与电子, 2007(1):3.DOI:10.3969/j.issn.1001-2257.2007.01.023.
