【零强化均衡器的MIMO】【BPSK】在瑞利衰落信道中使用零强化均衡器的2x2 MIMO系统附Matlab代码

✅作者简介：热爱科研的Matlab仿真开发者，擅长数据处理、建模仿真、程序设计、完整代码获取、论文复现及科研仿真。

🍎 往期回顾关注个人主页：Matlab科研工作室

🍊个人信条：格物致知,完整Matlab代码及仿真咨询内容私信。

🔥 内容介绍

零强化均衡器（Zero-Forcing Equalizer）在MIMO（多输入多输出）系统中，特别是在瑞利衰落信道下，对于提高系统性能具有重要意义。本文将深入探讨一个2x2 MIMO系统在瑞利衰落信道中采用零强化均衡器和BPSK（二进制相移键控）调制的情况。

1. 引言

随着无线通信技术的发展，MIMO技术因其能显著提升系统容量和频谱效率而备受关注。在实际无线通信环境中，信号传输不可避免地受到衰落效应的影响，其中瑞利衰落是描述多径传播的典型模型。为了克服衰落带来的负面影响，均衡技术被引入。零强化均衡器作为一种线性均衡器，以其简洁的实现方式和在特定条件下的良好性能而得到应用。

2. 2x2 MIMO系统模型

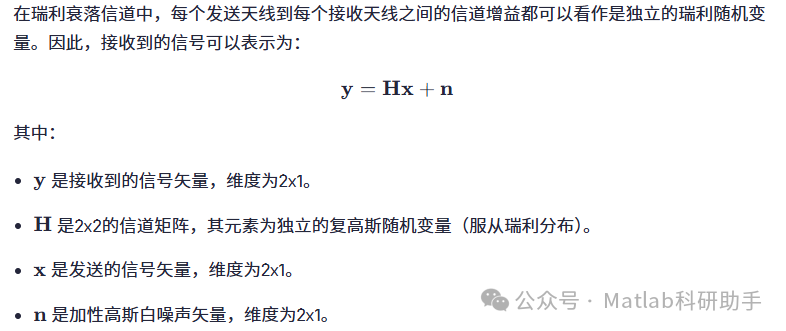

考虑一个2x2 MIMO系统，即发送端有2根天线，接收端有2根天线。在发送端，输入的比特流经过BPSK调制，生成调制符号。这些符号被分配到两根发送天线发送出去。

4. BPSK调制与解调

BPSK是一种简单的数字调制方式，将二进制比特映射为两个相位状态。在发送端，0比特通常映射为相位0度，1比特映射为相位180度。在接收端，通过检测接收信号的相位来恢复原始比特。

在2x2 MIMO系统中，对于BPSK调制，每个发送天线会发送BPSK符号。在零强化均衡器处理后，接收端会对均衡后的信号进行BPSK解调，将其恢复为二进制比特流。

5. 性能分析

在瑞利衰落信道下，零强化均衡器的性能受到以下几个关键因素的影响：

• 信道条件：

   当信道矩阵的条件数较好时（即信道矩阵非奇异且特征值分散），零强化均衡器能取得较好的性能。然而，在深度衰落或信道相关性较高的情况下，信道矩阵可能接近奇异，导致噪声放大效应显著，从而使误码率（BER）性能恶化。

• 信噪比（SNR）：

   随着信噪比的增加，系统的误码率性能通常会改善。然而，零强化均衡器固有的噪声放大特性会在一定程度上抵消SNR提高带来的增益。

• MIMO增益：

   尽管零强化均衡器存在噪声放大问题，但MIMO系统本身提供的空间分集和空间复用增益仍然能够提升系统性能。通过多天线接收，可以更好地克服信道衰落，提高接收信号的可靠性。

• 复杂度：

   零强化均衡器的实现相对简单，主要涉及矩阵求逆运算。这使其在某些对复杂度要求较高的应用场景中具有优势。

6. 局限性与改进

零强化均衡器的主要局限性在于其对噪声的放大效应，特别是在低信噪比和信道条件恶劣的情况下。为了克服这一问题，研究人员提出了多种改进的均衡算法，例如：

• 最小均方误差（MMSE）均衡器：

   MMSE均衡器在最小化输出信号的均方误差方面表现更优，因为它在消除干扰的同时也考虑了噪声抑制，从而在低信噪比下通常优于零强化均衡器。

• 迫零预编码：

   在发送端进行预编码，将数据流预先处理，以补偿信道的影响，从而在接收端简化均衡器的设计。

7. 结论

本文对2x2 MIMO系统在瑞利衰落信道中使用零强化均衡器和BPSK调制进行了探讨。零强化均衡器在消除多径干扰方面具有优势，但其噪声放大特性限制了其在低信噪比和恶劣信道条件下的性能。尽管存在这些局限性，零强化均衡器因其实现简单而仍具有一定的应用价值，尤其是在信道条件相对较好或对复杂度要求不高的场景。未来研究将继续探索更先进的均衡和预编码技术，以进一步提升MIMO系统在复杂无线环境中的性能。

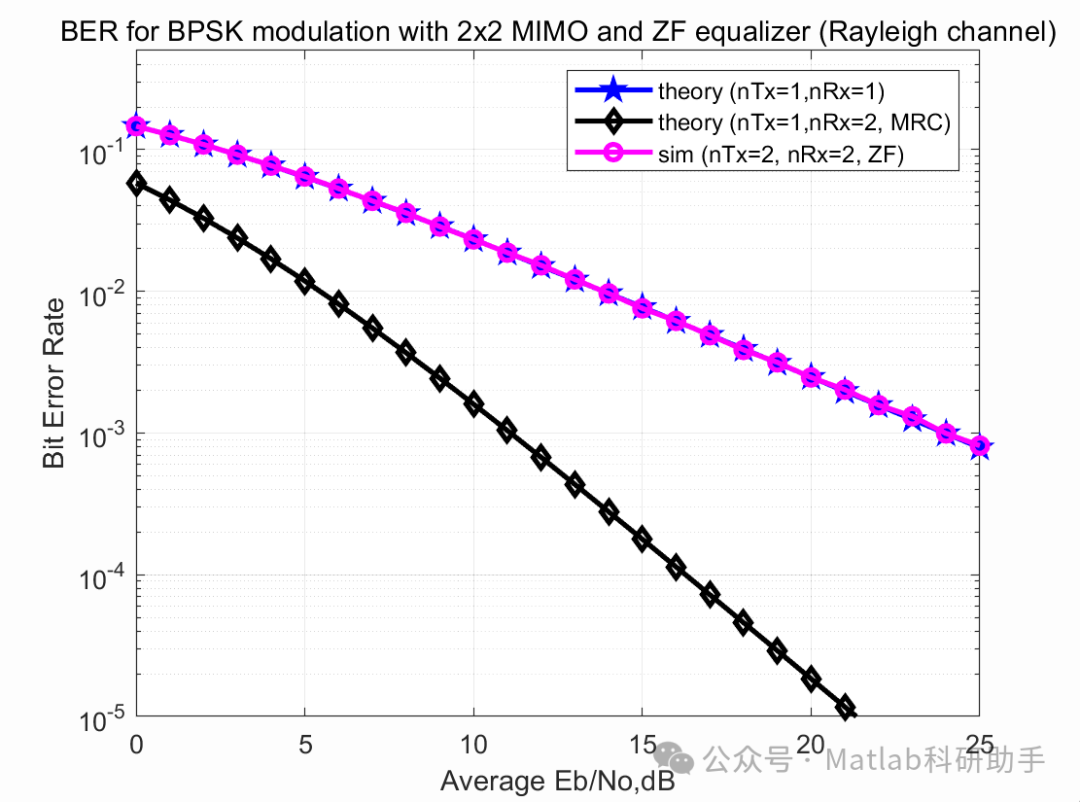

⛳️ 运行结果

🔗 参考文献

[1] 马万治,唐友喜,赵贤,等.瑞利信道中无线通信设备误码率测试仪实现[J].电子测量与仪器学报, 2010, 24(5):6.DOI:10.3724/SP.J.1187.2010.00414.

[2] 李艳玲,李兵兵,殷昌义,et al.多径信道下调制信号识别新方法[J].西安电子科技大学学报, 2011, 38(5):7.DOI:CNKI:61-1076/TN.20110427.1719.003.

[3] 张婧.低Rician因子衰落信道下Turbo码性能研究[D].桂林电子科技大学,2010.DOI:10.7666/d.D563664.

📣 部分代码

🎈 部分理论引用网络文献，若有侵权联系博主删除
