具有模态指标的随机子空间识别【包括一致模态指标和模态参与因子】附Matlab代码

✅作者简介：热爱科研的Matlab仿真开发者，擅长数据处理、建模仿真、程序设计、完整代码获取、论文复现及科研仿真。

🍎 往期回顾关注个人主页：Matlab科研工作室

🍊个人信条：格物致知,完整Matlab代码及仿真咨询内容私信。

🔥 内容介绍

在结构动力学领域，随机子空间识别（Stochastic Subspace Identification, SSI） 是一种基于随机振动数据（如环境激励下的结构响应）识别结构模态参数（固有频率、阻尼比、振型）的核心方法。相较于传统依赖人工激励的方法，SSI 无需刻意控制激励源，更贴合桥梁、建筑、机械等实际结构的动态特性测试场景。

然而，SSI 识别结果易受噪声、数据长度、子空间维度等因素影响，可能出现 “虚假模态”（非结构真实模态）或 “模态混淆”（不同模态参数重叠）。为此，模态指标应运而生 —— 通过量化模态的 “可靠性” 和 “贡献度”，帮助工程师筛选真实模态、解读模态物理意义。其中，一致模态指标（Consistent Modal Indicator, CMI） 和模态参与因子（Modal Participation Factor, MPF） 是最常用的两类关键指标，前者聚焦 “模态真实性验证”，后者聚焦 “模态对响应的贡献程度”。本文将从 SSI 基础原理出发，深入解析这两类模态指标的定义、计算方法及工程应用。

一、随机子空间识别（SSI）基础：从数据到模态参数的核心逻辑

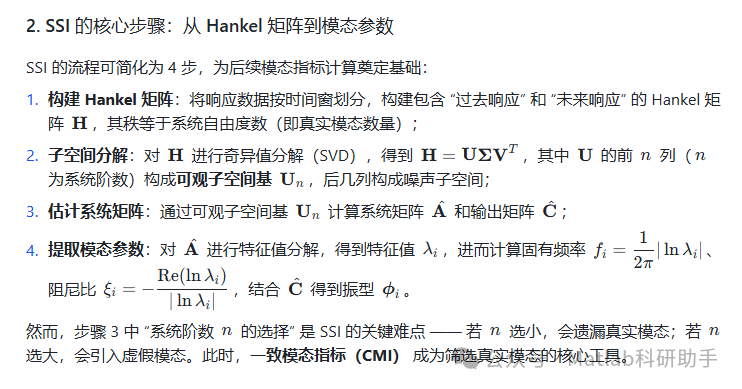

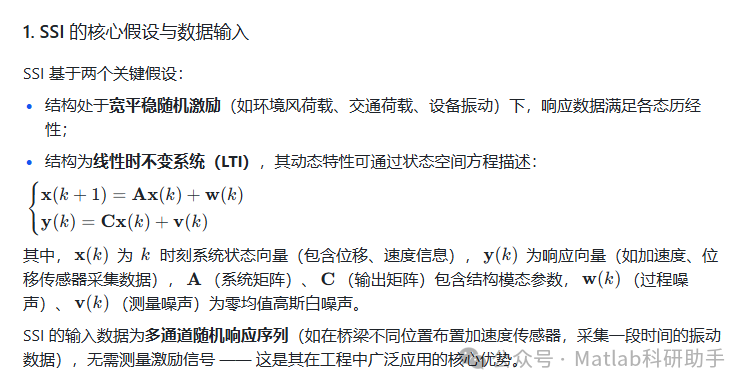

在讲解模态指标前，需先明确 SSI 的核心原理 —— 它通过对结构随机响应数据的 “子空间分解”，分离出 “系统可观子空间”（包含结构动态特性信息）和 “噪声子空间”（仅含干扰信息），进而从可观子空间中提取模态参数。

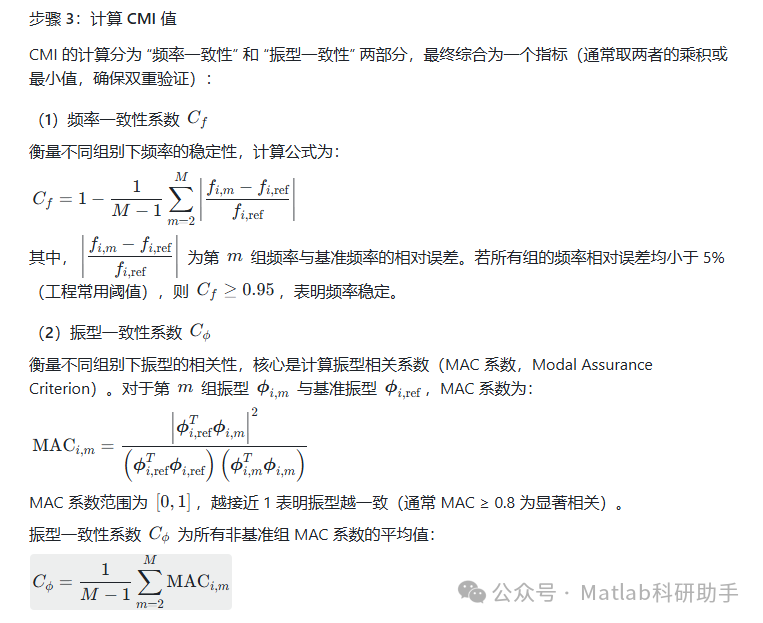

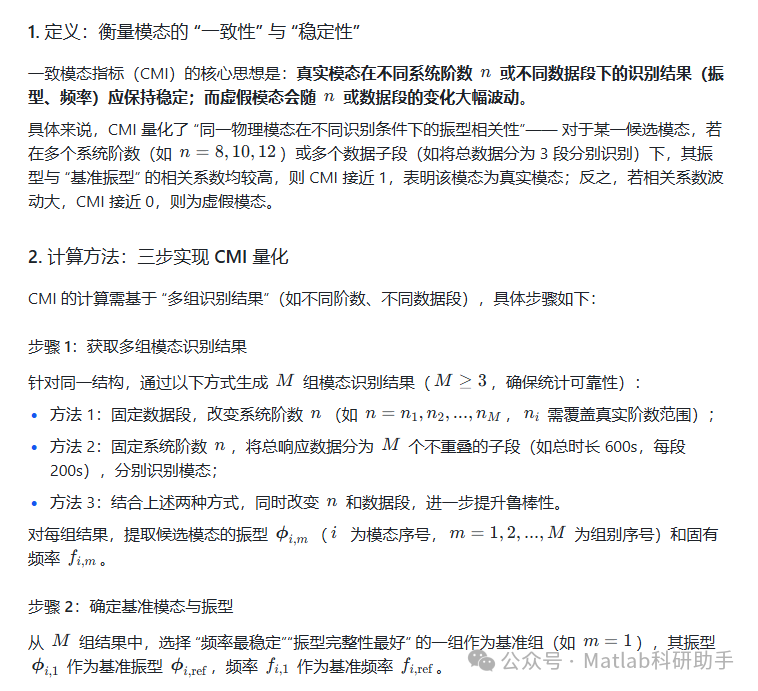

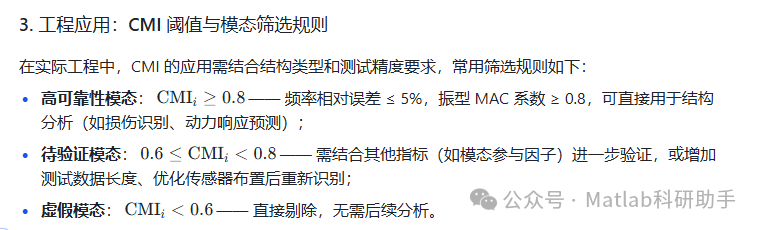

二、一致模态指标（CMI）：验证模态真实性的 “黄金标准”

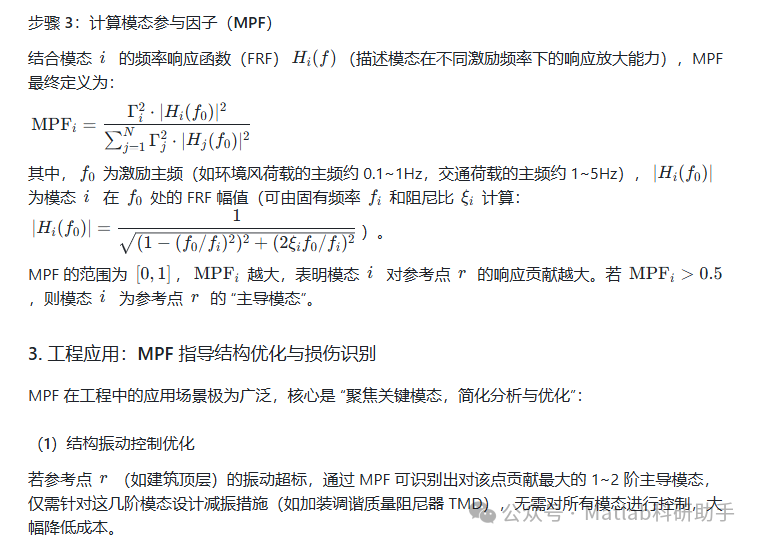

三、模态参与因子（MPF）：解读模态对响应的 “贡献权重”

筛选出真实模态后，需进一步明确 “不同模态对结构响应的贡献程度”—— 这便是模态参与因子（MPF）的核心作用。在随机激励下，结构总响应是各阶模态响应的线性叠加，但不同模态的贡献差异显著：有的模态对响应起主导作用，有的则可忽略。MPF 正是量化这一 “贡献权重” 的指标。

1. 定义：模态对参考点响应的 “参与程度”

模态参与因子（MPF）的物理意义是：在特定方向（如竖向、横向）的随机激励下，某一阶模态对指定参考点（如结构关键部位，如桥梁跨中、建筑顶层）动态响应的贡献比例。

数学上，MPF 与模态振型在参考点的幅值、模态刚度及激励频率分布相关 —— 对于接近激励主频的模态，或振型在参考点幅值较大的模态，其 MPF 通常更大，对响应的贡献更显著。

需注意：MPF 与 “模态贡献因子（MCF）” 的区别 ——MPF 聚焦 “特定参考点” 的贡献，而 MCF 聚焦 “整个结构总响应” 的贡献；在工程中，MPF 更常用（如评估桥梁跨中振动时，仅需关注对跨中贡献大的模态）。

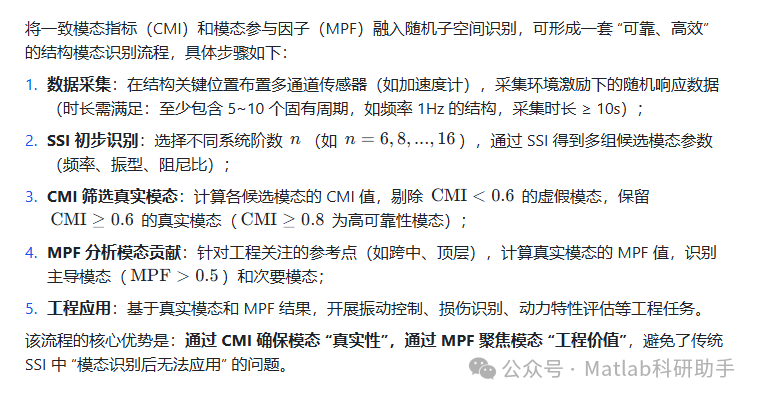

四、结合模态指标的 SSI 完整流程：从数据到工程应用

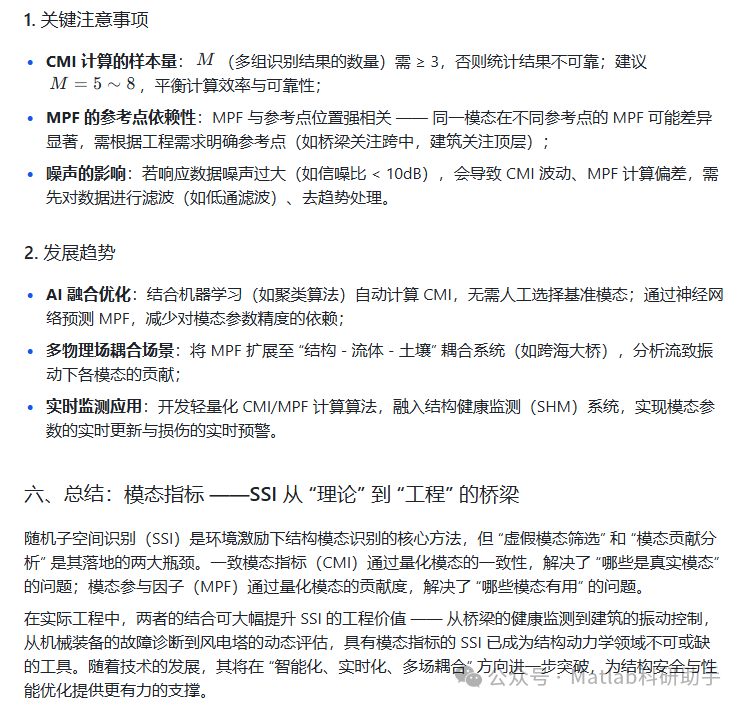

五、注意事项与发展趋势

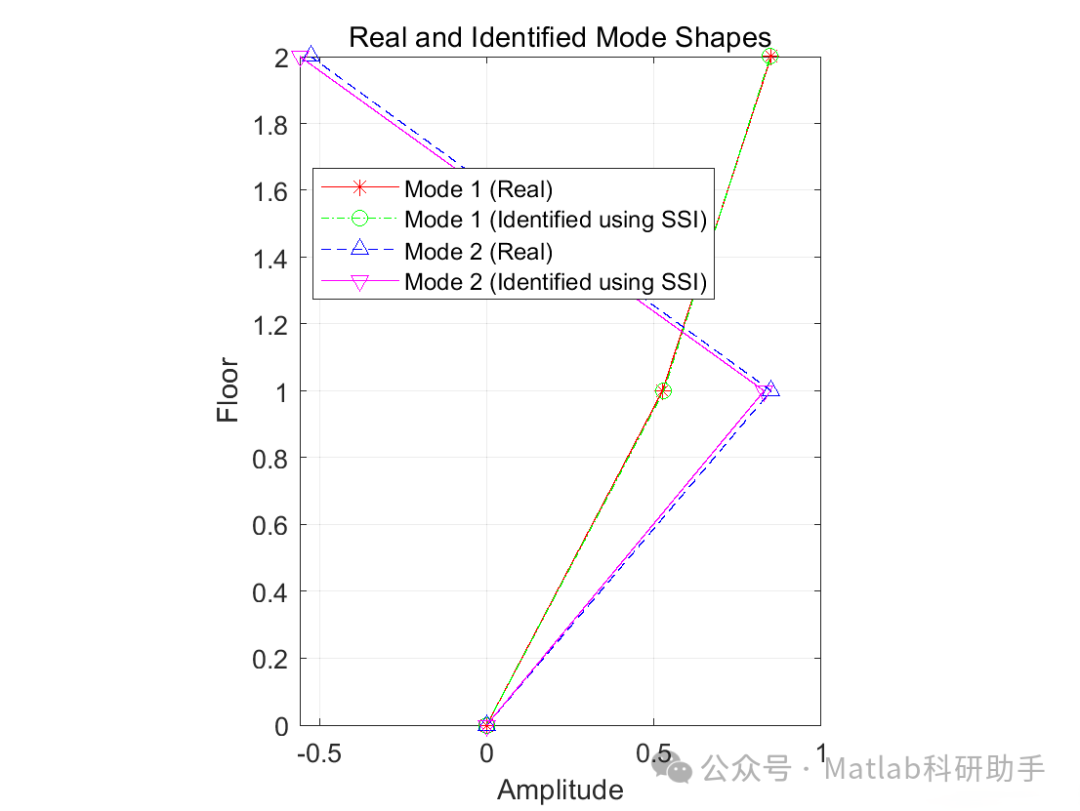

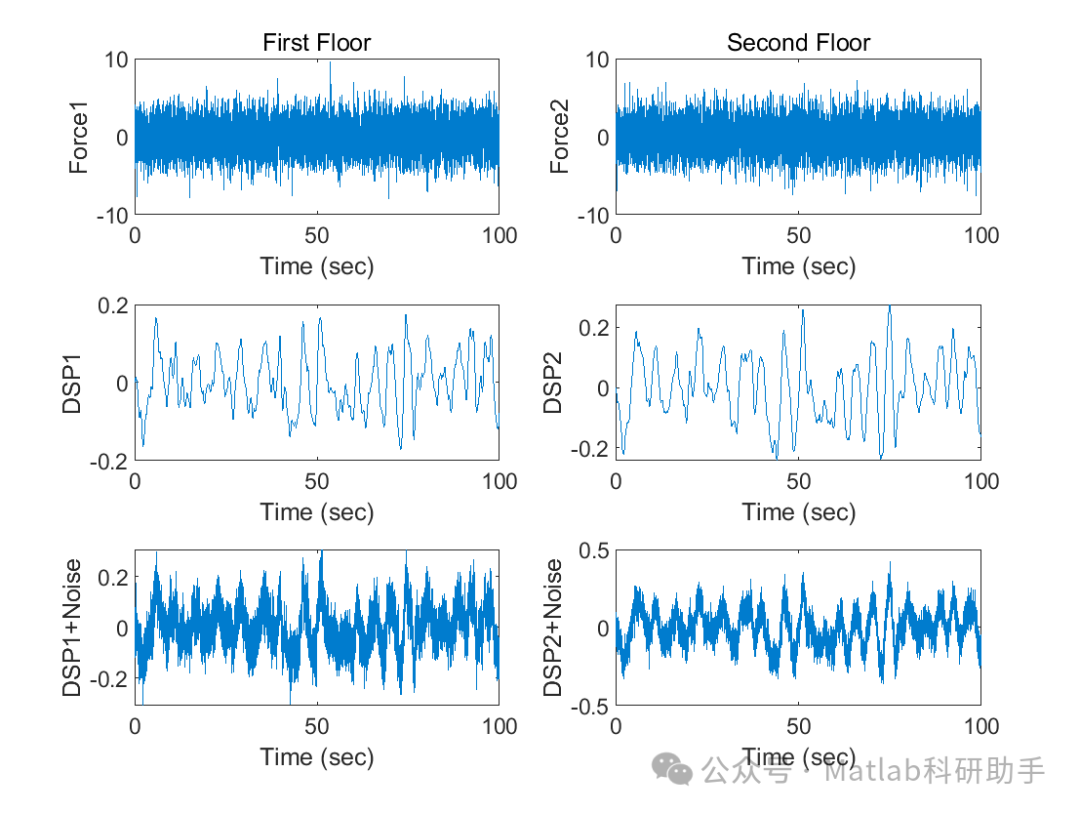

⛳️ 运行结果

🔗 参考文献

[1] 杨德友,蔡国伟,陈家荣.基于动态响应的机电振荡特征识别与能控性评估方法[J].电力自动化设备, 2014, 34(002):54-60.DOI:10.3969/j.issn.1006-6047.2014.02.010.

[2] 王丽馨,王鑫太,杨德友,等.基于完全数据驱动化递归模态参与因子的精细化阻尼调控策略[J].中国电机工程学报, 2024, 44(23):9161-9173.

[3] 刘进明,刘峰,崔磊.数据驱动SSI虎门大桥模态试验分析[C]//第十五届全国振动理论及应用学术会议摘要集.2023.

📣 部分代码

🎈 部分理论引用网络文献，若有侵权联系博主删除
