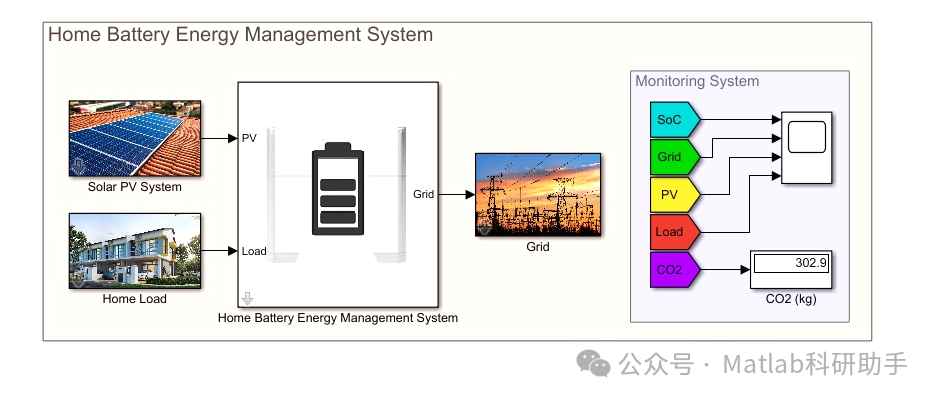

家庭电池能源管理系统附Simulink仿真

最新推荐文章于 2025-12-02 14:35:18 发布

原创最新推荐文章于 2025-12-02 14:35:18 发布 · 629 阅读

23 ·

CC 4.0 BY-SA版权

文章标签：

#能源

✅作者简介：热爱科研的Matlab仿真开发者，擅长数据处理、建模仿真、程序设计、完整代码获取、论文复现及科研仿真。

🍎 往期回顾关注个人主页：Matlab科研工作室

🍊个人信条：格物致知,完整Matlab代码及仿真咨询内容私信。

🔥 内容介绍

在全球能源结构向清洁化、低碳化转型的大背景下，家庭作为能源消费的基本单元，对能源的高效利用、成本控制和供应稳定性提出了更高要求。家庭电池能源管理系统（Home Battery Energy Management System，简称 HBEMS）应运而生，它不仅是连接家庭分布式能源（如太阳能光伏板）、电网与用电设备的核心枢纽，更是实现家庭能源自主可控、绿色低碳的关键工具。本文将从系统定义、核心功能、关键组件、安装维护、应用场景及未来趋势等方面，全面解析家庭电池能源管理系统。

一、系统概述：什么是家庭电池能源管理系统？

家庭电池能源管理系统是一套集能源存储、监测、调度、优化于一体的智能系统，核心是通过 “电池储能单元” 结合智能控制算法，实现对家庭电能的 “存、放、用” 全流程管理。它打破了传统家庭 “电网供电 - 即时消耗” 的单一能源模式，能够整合太阳能、风能等分布式发电设备的电能，同时与公共电网互动，在满足家庭用电需求的基础上，实现能源成本降低、供电可靠性提升和碳排放量减少。

简单来说，HBEMS 的核心价值可以概括为 “三保一降”：保障供电稳定（应对停电、电网波动）、保护设备安全（避免电压不稳对家电的损害）、保持能源自主（减少对电网的依赖）、降低用电成本（错峰用电、利用清洁能源）。

二、核心功能：HBEMS 如何实现智能能源管理？

一套成熟的家庭电池能源管理系统，通常具备以下五大核心功能，覆盖家庭能源的 “监测 - 存储 - 调度 - 优化 - 互动” 全链条：

1. 实时能源监测与计量

系统通过部署在家庭配电箱、光伏逆变器、电池储能单元等位置的传感器，实时采集电网供电量、分布式发电（如光伏）发电量、电池充放电量、各用电设备耗电量等数据，并以可视化界面（如手机 APP、家庭中控屏）呈现。用户可随时查看 “实时用电功率”“当日能源收支明细”“各家电能耗占比” 等信息，清晰掌握家庭能源流向，为节能决策提供数据支撑。

例如，用户通过 APP 发现 “空调日均耗电量占比达 40%”，可针对性调整温度设置，降低能耗。

2. 智能充放电调度：让每一度电都 “物尽其用”

这是 HBEMS 的核心能力，系统通过预设算法（结合电价、光照、用电习惯等因素），自动控制电池的充放电时机，实现 “错峰用电、优先用清洁能源”：

充电策略：优先利用光伏等分布式发电的电能为电池充电（“自发自用，余电储能”），避免清洁能源浪费；若光伏发电量不足，在电网电价低谷时段（如夜间 22:00 - 次日 6:00）自动从电网取电充电，降低充电成本。

放电策略：在电网电价高峰时段（如白天 10:00-18:00），优先使用电池存储的电能供电，减少高价电网电的消耗；若电池电量不足，再自动切换至电网供电，避免用电中断。

以国内某城市 “峰谷电价”（高峰 0.8 元 / 度，低谷 0.3 元 / 度）为例，一套 10kWh 的 HBEMS，若每天在低谷时段充电、高峰时段放电 5 度，一年可节省电费约 5×(0.8-0.3)×365=912.5 元。

3. 应急供电保障：应对停电的 “家庭备用电源”

当电网突发停电时，HBEMS 可在0.1-0.5 秒内快速切换至 “离网模式”，由电池储能单元为家庭关键设备（如冰箱、照明、路由器、医疗设备等）供电，避免停电导致的生活不便或财产损失。

根据电池容量不同，应急供电时间可从数小时到数天不等：例如，一套 5kWh 的电池系统，仅为冰箱（日均耗电 1 度）、照明（日均耗电 0.5 度）供电，可维持约 3 天；若搭配光伏板，在白天可实现 “光伏发电 - 电池储能 - 设备供电” 的闭环，延长应急供电时间。

4. 设备保护与安全管理

家庭用电安全是核心，HBEMS 具备多重安全防护功能，保障系统及家庭用电设备的安全：

电压 / 电流保护：实时监测电网电压、电流，若出现过压、过流、欠压等异常，自动切断与电网的连接，避免损坏家电；

电池安全保护：对电池的充电电压、放电深度、温度进行实时监控，防止电池过充、过放、过热（避免电池鼓包、起火等风险），延长电池使用寿命；

短路 / 漏电保护：系统内置短路保护、漏电保护模块，若发生线路短路或漏电，立即切断电源，保障人身安全。

5. 与电网 / 分布式能源的协同互动

HBEMS 并非孤立系统，而是能够与外部能源网络协同：

与分布式能源协同：无缝对接家庭光伏板、小型风能发电机等设备，实时匹配发电量与用电需求，最大化利用清洁能源（例如，正午光伏发电量高时，优先用光伏电供电，多余电能存入电池，避免 “弃光”）；

与电网互动（V2G 潜力）：部分先进 HBEMS 支持 “车辆到电网”（Vehicle-to-Grid，V2G）功能，若家庭拥有新能源汽车，可将汽车电池作为 “移动储能单元”，在电网负荷高峰时向电网放电（获取电价收益），在低谷时充电，实现 “家庭 - 汽车 - 电网” 的能源互动（目前该功能在国内处于试点阶段，未来潜力巨大）。

三、安装与维护：让 HBEMS 长期稳定运行

1. 安装前的准备：匹配家庭需求

在安装 HBEMS 前，需结合家庭实际情况进行规划，避免 “盲目选型”：

评估用电负荷：统计家庭常用设备的功率（如空调 1.5kW、冰箱 0.1kW、洗衣机 0.8kW），计算 “最大同时用电功率”，确定逆变器功率（需略大于最大负荷，避免过载）；

明确安装场景：若家庭有光伏板，优先选择 “光伏 + 储能” 一体化系统；若主要用于错峰用电，可选择 “纯储能 + 电网互动” 系统；若需应急供电，需重点关注电池容量（确保关键设备供电时间）；

选址与空间：电池储能单元需安装在通风、干燥、温度适宜（0-40℃）的位置（如阳台、车库、设备间），避免阳光直射或潮湿环境；逆变器、控制器等设备需预留散热空间，与电池的距离不宜超过 10 米（减少线路损耗）。

2. 安装流程：专业操作是关键

HBEMS 涉及高压电（220V 家庭用电），需由具备资质的电工或系统服务商安装，流程通常为：

现场勘测：确认安装位置、线路走向、接地方式；

设备固定：安装电池柜、逆变器支架，固定设备；

线路连接：连接电网、电池、逆变器、计量模块的线路，确保正负极正确、接线牢固；

系统调试：通电测试，设置充放电参数（如峰谷电价时段、电池充放电阈值），验证应急切换功能；

用户培训：指导用户使用 APP 查看数据、调整设置，讲解安全注意事项。

3. 日常维护：延长系统寿命

HBEMS 的维护成本较低，日常只需简单操作，即可保障长期稳定运行：

定期检查：每月检查电池、逆变器的外观（是否有鼓包、异响、异味），确认线路接头是否松动；

电池维护：避免电池长期处于 “满电” 或 “亏电” 状态（长期不用时，保持电量在 30%-70%）；若环境温度低于 0℃，减少充电电流（避免电池损伤）；

软件更新：定期更新系统 APP 或控制器固件，获取新功能（如优化控制算法、修复漏洞）；

寿命管理：磷酸铁锂电池的循环寿命约 3000 次，若每天充放电 1 次，可使用 8-10 年；达到寿命后，需联系专业机构更换电池（旧电池需由资质企业回收，避免环境污染）。

四、应用场景：HBEMS 能解决哪些家庭能源问题？

1. 光伏家庭：“自发自用，余电不浪费”

对于安装了光伏板的家庭，传统模式下 “白天光伏发电量高，用电需求低，多余电能只能卖给电网（电价较低）；晚上用电需求高，却只能用高价电网电”。HBEMS 可将白天多余的光伏电存入电池，晚上用电池供电，实现 “光伏电全自用”，提升清洁能源利用率。

例如，一套 5kW 光伏系统（日均发电量 20 度），搭配 10kWh 电池，若家庭日均用电 15 度，可实现 “白天光伏供电 + 余电储能，晚上电池供电”，几乎无需依赖电网，年节省电费超 3000 元。

2. 峰谷电价地区：“错峰用电，降低成本”

在实行峰谷电价的城市（如北京、上海、广州等），HBEMS 可通过 “低谷充电、高峰放电”，利用电价差降低用电成本。以上海为例，峰谷电价差约 0.5 元 / 度，一套 10kWh 的 HBEMS，若每天调度 5 度电，年节省电费约 900 元，3-5 年即可收回系统投资成本。

3. 电网不稳定地区：“应急供电，保障生活”

在部分电网基础设施薄弱、停电频繁的地区（如偏远农村、山区），HBEMS 可作为 “家庭备用电源”，在停电时为冰箱、照明、医疗设备等关键负载供电，避免食物变质、生活中断。若搭配光伏板，还可实现 “离网供电”，完全摆脱对电网的依赖。

4. 环保意识较强的家庭：“绿色用电，减少碳排放”

HBEMS 通过优先利用光伏等清洁能源，减少对火电（化石能源）的依赖，从而降低家庭碳排放。以一套 5kW 光伏 + 10kWh 储能系统为例，年发电量约 6000 度，若全部替代火电，可减少二氧化碳排放约 6000×0.785=4710 公斤（火电每度电碳排放约 0.785 公斤），相当于种植 26 棵树的减排效果。

五、发展趋势：未来 HBEMS 将更智能、更融合

随着新能源技术、物联网（IoT）、人工智能（AI）的发展，家庭电池能源管理系统未来将呈现三大趋势：

1. 智能化升级：AI 驱动的 “自适应管理”

未来的 HBEMS 将结合 AI 算法，通过学习用户的用电习惯（如 “每天 18:00-20:00 用电高峰”“周末用电量大”）、天气变化（如 “明天阴天，光伏发电量减少”）、电价调整等因素，自动优化充放电策略，实现 “无需人工干预的最优能源管理”。例如，系统预测到 “明天有暴雨，光伏发电量不足”，会在今天夜间低谷时段多充电，确保明天高峰时段有足够电量供应。

2. 多能源协同：“电 - 热 - 冷” 一体化管理

除了电能，未来 HBEMS 将整合家庭供暖（如热泵）、制冷（如空调）、热水（如太阳能热水器）等能源需求，实现 “电 - 热 - 冷” 多能源协同管理。例如，在光伏发电量充足时，优先用光伏电驱动热泵供暖 / 制热水，将多余电能转化为热能存储，进一步提升能源利用效率。

3. 社区与电网协同：从 “家庭独立” 到 “集体互动”

未来，多个家庭的 HBEMS 将组成 “社区能源网络”，通过虚拟电厂（VPP）技术，实现社区内能源的共享与调度：例如，某家庭光伏发电量过剩，可将多余电能通过社区网络卖给其他用电紧张的家庭；电网负荷高峰时，社区内的 HBEMS 集体向电网放电，帮助电网削峰，用户还可获得电网公司的补贴收益，实现 “家庭受益、电网稳定” 的双赢。

六、总结：HBEMS 是家庭能源转型的 “关键一步”

家庭电池能源管理系统不仅是 “存储电能的工具”，更是构建 “高效、智能、绿色、安全” 家庭能源生态的核心。它能够帮助家庭降低用电成本、提升供电可靠性、减少碳排放，同时为分布式能源的推广、电网的稳定运行提供支撑。

随着技术的进步和成本的下降（近年来锂离子电池成本已下降超 80%），HBEMS 正从 “高端选择” 逐渐成为 “家庭标配”。对于有光伏安装需求、处于峰谷电价地区或关注用电安全的家庭来说，安装一套 HBEMS，不仅是对当下生活的优化，更是对未来绿色能源生活的投资。
