随着可再生能源（如风电、光伏）在电力系统中的占比不断提升，其出力的波动性和间歇性给电网的安全稳定运行带来了巨大挑战。储能技术作为平抑波动、保障电力供需平衡的关键手段，在调峰、调频等辅助服务中发挥着日益重要的作用。构建科学合理的储能调峰、调频模型，是优化储能资源配置、提升电网运行效率的核心环节。

电力系统调峰与调频的基本内涵

电力系统的 “调峰” 和 “调频” 均服务于维持电力供需的实时平衡，但二者的响应时间、调控目标和技术要求存在显著差异。

调峰主要针对电力系统的中长期负荷波动（如日内负荷峰谷差），目标是通过调整发电出力或负荷需求，确保系统在不同时段的供电能力与用电需求相匹配。例如，夜间负荷低谷时，部分火电机组需降低出力甚至停机；而日间负荷高峰时，需快速启动备用机组或释放储能能量以填补供电缺口。储能系统通过 “低谷充电、高峰放电” 的模式，可有效平抑负荷峰谷差，减少火电机组的频繁启停，降低发电成本和碳排放。

调频则聚焦于电力系统的瞬时功率失衡（通常由负荷突变、可再生能源波动等引起），目标是维持系统频率在额定值（如我国电网额定频率 50Hz）附近的稳定。频率偏差若超过允许范围（如 ±0.2Hz），可能导致设备损坏、供电中断甚至系统崩溃。储能系统凭借毫秒级的响应速度，可在频率偏离瞬间快速充放电，弥补功率缺口，是目前最有效的调频手段之一。

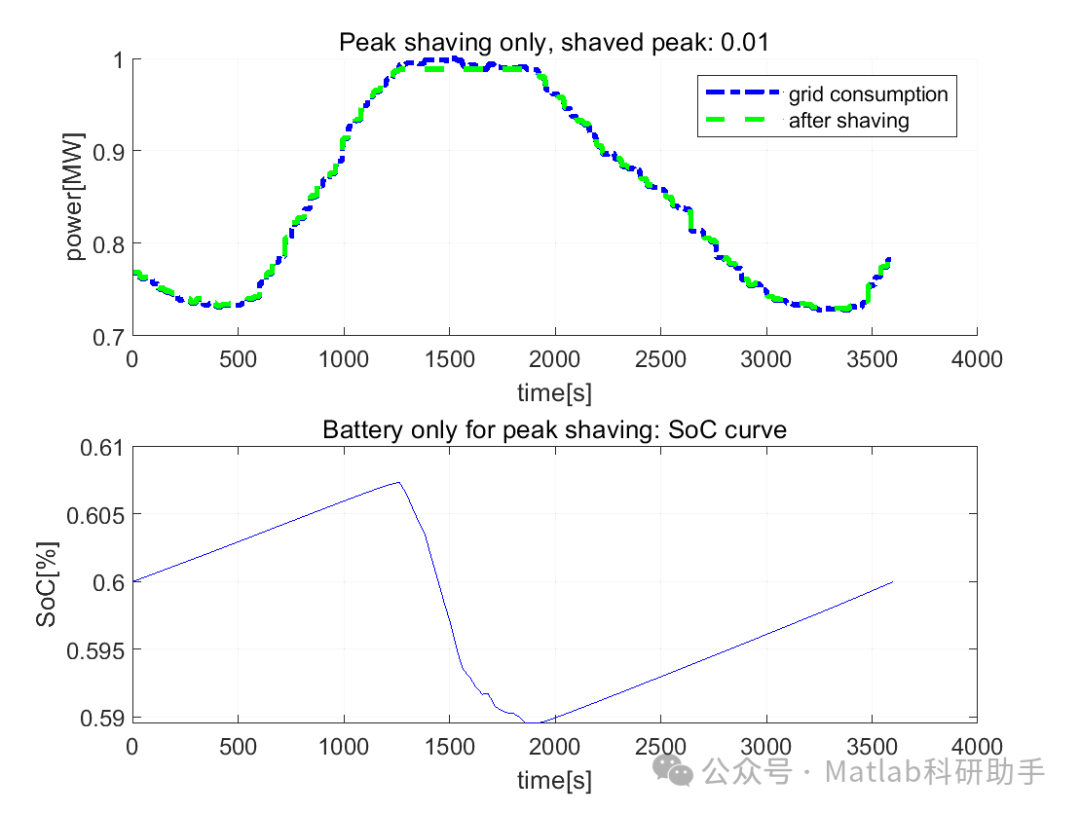

储能调峰模型的构建与关键要素

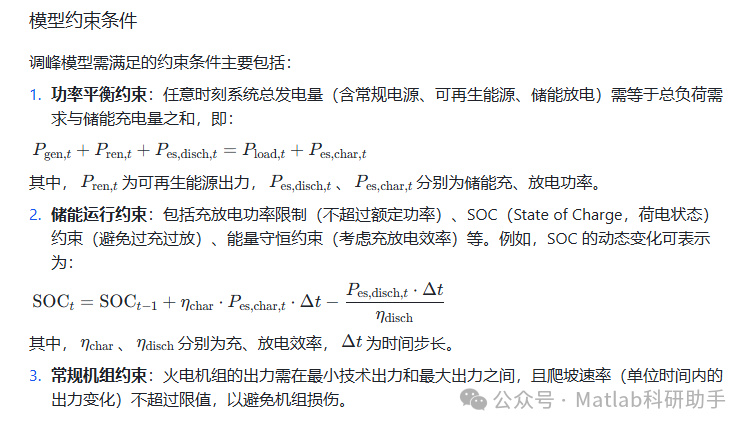

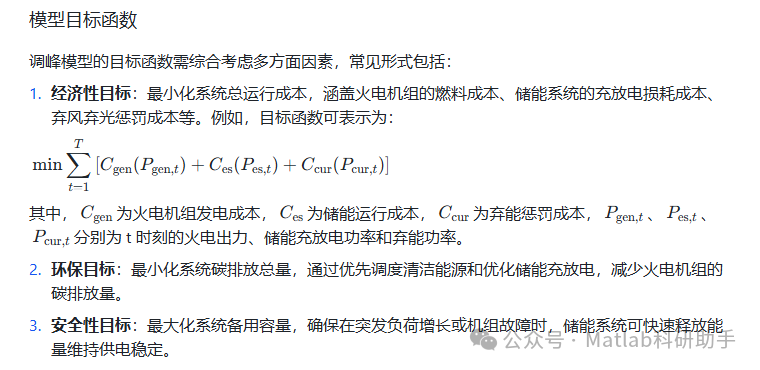

储能调峰模型的核心是在满足系统负荷需求和储能运行约束的前提下，优化储能的充放电策略，实现最小化系统运行成本或最大化可再生能源消纳率等目标。

典型调峰模型应用场景

在高比例可再生能源电网中，调峰模型可用于优化储能与风电、光伏的协同运行。例如，在风电大发的夜间低谷时段，模型控制储能系统满功率充电，将多余风电存储；在日间负荷高峰且风电出力不足时，储能系统放电补充供电缺口，从而提高风电消纳率，减少弃风现象。此外，针对季节性负荷波动（如夏季空调负荷高峰），储能调峰模型可结合抽水蓄能等大容量储能技术，制定跨时段充放电计划，保障系统长期稳定运行。

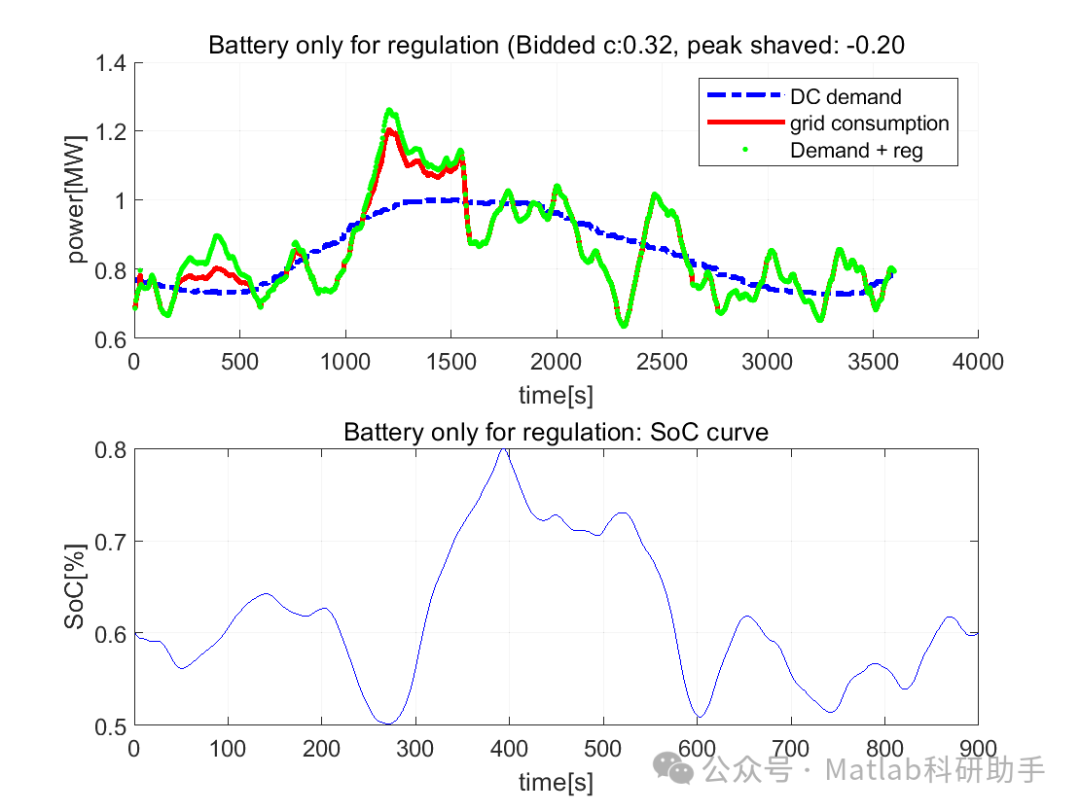

储能调频模型的构建与核心机制

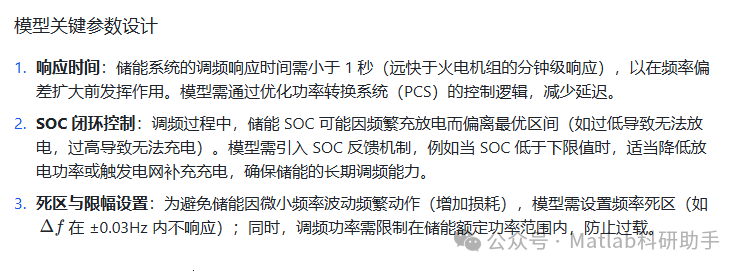

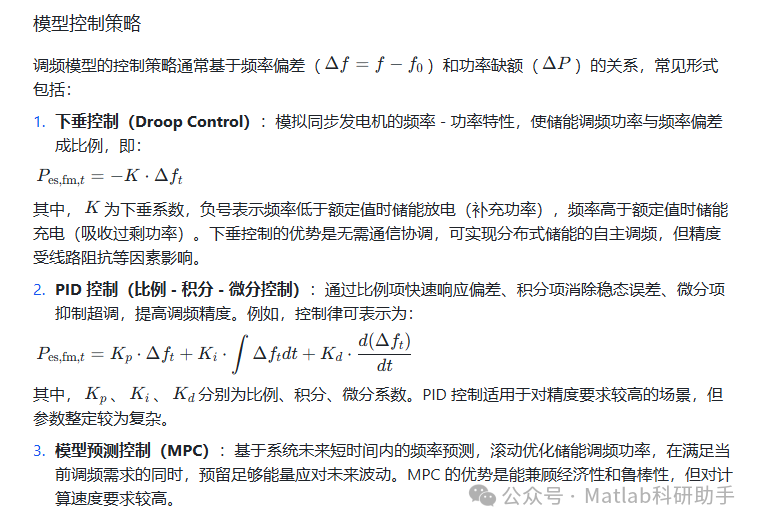

储能调频模型的核心是快速响应系统频率偏差，通过动态调整充放电功率抑制频率波动，其设计需重点考虑响应速度、调节精度和能量可持续性。

典型调频模型应用场景

在新能源并网场景中，当风电因阵风导致出力突降时，系统频率会瞬间下跌，储能调频模型可在 0.1 秒内响应，快速释放功率填补缺口，抑制频率过低；当光伏因云层遮挡导致出力骤减时，模型同样可通过紧急放电维持频率稳定。此外，在多区域互联电网中，储能调频模型可与区域间联络线功率控制结合，实现跨区域协同调频，提高系统整体稳定性。

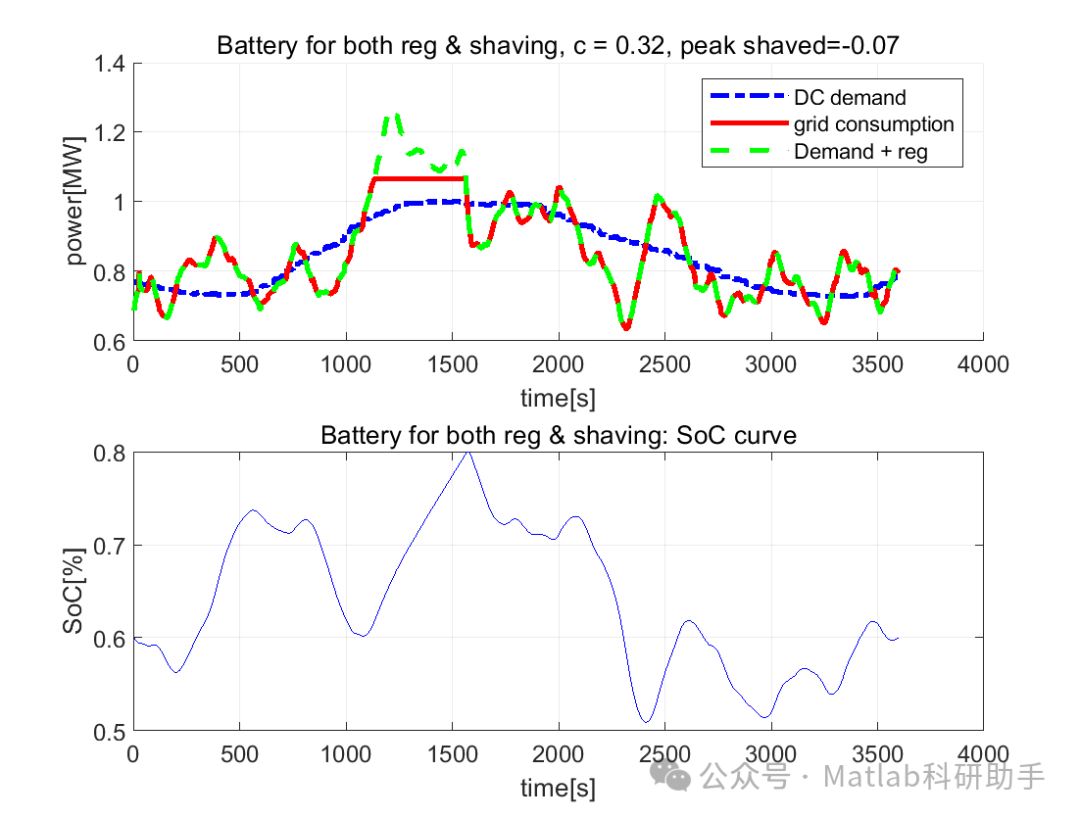

储能调峰与调频模型的协同优化

实际应用中，储能系统常需同时参与调峰和调频，因此需构建协同优化模型，避免两种服务的目标冲突（如调峰要求储能在高峰放电，而突发调频需求可能提前耗尽储能能量）。

协同模型的核心是分层控制：

上层调度：基于日前负荷预测和可再生能源出力曲线，制定储能的调峰充放电计划，确定各时段的 SOC 目标区间；

下层控制：实时监测系统频率，在调频需求出现时，在 SOC 目标区间内动态调整功率，确保调频响应不影响调峰计划的执行。

例如，日间负荷高峰时段，上层模型设定储能 SOC 下限为 30%（预留调频备用），当发生突发频率偏差时，下层模型可在 30%-100% 的 SOC 范围内调用储能功率进行调频，既满足即时调频需求，又保留足够能量完成调峰任务。

模型面临的挑战与未来发展

当前储能调峰、调频模型仍面临诸多挑战：

不确定性处理：可再生能源出力和负荷的预测误差可能导致模型优化结果偏离实际，需引入鲁棒优化或随机规划方法提升模型抗干扰能力；

多储能协同：不同类型储能（如锂电池、飞轮、抽水蓄能）的响应速度、容量特性差异显著，如何优化其组合策略以降低综合成本，是协同模型的难点；

经济性量化：调峰、调频服务的收益机制尚未完全明确，模型需结合电力市场规则（如辅助服务定价），实现储能投资回报的最大化。

未来，随着人工智能技术的发展，基于深度学习的预测模型将提升负荷和新能源出力的预测精度，为调峰调频优化提供更可靠的基础数据；数字孪生技术可构建电网与储能的虚拟映射，实现模型的实时动态校正；此外，区块链技术在分布式储能协同中的应用，可能为调峰调频模型带来去中心化的新范式。这些技术创新将推动储能在电力系统中的价值最大化，助力新型电力系统的构建。
