基于PI+重复控制的有源滤波器谐波抑制策略模型附Simulink仿真

✅作者简介：热爱科研的Matlab仿真开发者，擅长数据处理、建模仿真、程序设计、完整代码获取、论文复现及科研仿真。

🍎 往期回顾关注个人主页：Matlab科研工作室

🍊个人信条：格物致知,完整Matlab代码及仿真咨询内容私信。

🔥 内容介绍

在电力系统中，随着电力电子设备的广泛应用，谐波污染问题日益突出。谐波会导致电网电压波形畸变、设备过热、功率因数降低等一系列问题，严重影响电力系统的安全稳定运行。有源电力滤波器（APF）作为一种有效的谐波治理装置，能够实时检测并补偿电网中的谐波电流，从而抑制谐波污染。然而，传统的 PI 控制在谐波抑制中存在稳态精度不足、对周期性谐波跟踪能力有限等问题。重复控制作为一种针对周期性信号的控制策略，具有优异的稳态跟踪性能和抗周期性扰动能力，将 PI 控制与重复控制相结合，可充分发挥两者优势，实现有源滤波器对谐波的高效抑制。

有源滤波器系统模型构建

有源滤波器的核心是通过控制逆变器产生与电网谐波电流大小相等、方向相反的补偿电流，从而抵消谐波分量。其系统模型主要包括主电路模型和谐波检测模型两部分。

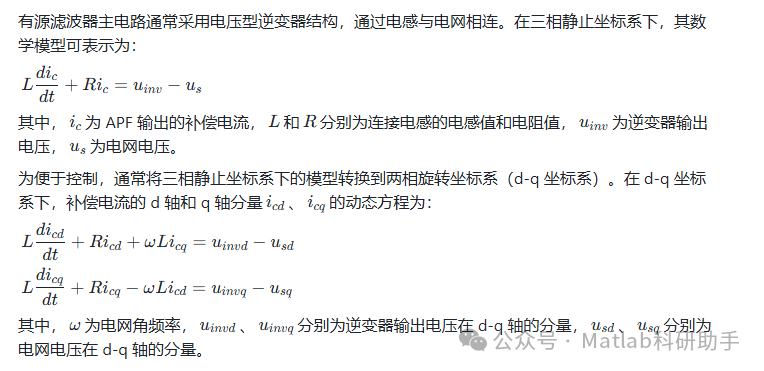

主电路模型

谐波检测模型

谐波检测是有源滤波器实现谐波抑制的前提，其作用是准确提取电网中的谐波电流分量。常用的谐波检测方法为基于瞬时无功功率理论的 ip-iq 检测法。该方法通过坐标变换，将三相电流分解为有功电流和无功电流的直流分量与交流分量，其中交流分量即为需要补偿的谐波电流。

PI + 重复控制策略设计

PI 控制具有响应速度快、动态性能好的特点，但对周期性谐波的稳态跟踪精度较低；重复控制基于内模原理，能够对周期性信号实现无静差跟踪，但其动态响应较慢。将两者结合，可形成互补，提高有源滤波器的谐波抑制性能。

控制结构

PI + 重复控制采用并行控制结构，将 PI 控制器与重复控制器的输出相加作为总控制量。其中，PI 控制器主要负责系统的动态响应，快速跟踪指令电流的变化；重复控制器则专注于抑制周期性谐波，提高稳态精度。

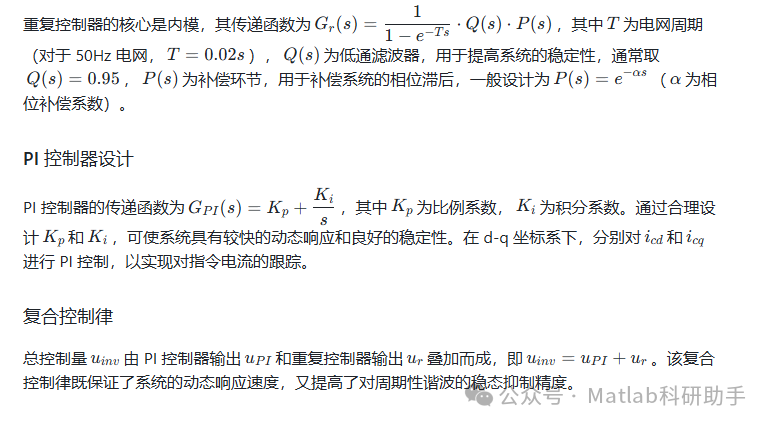

重复控制器设计

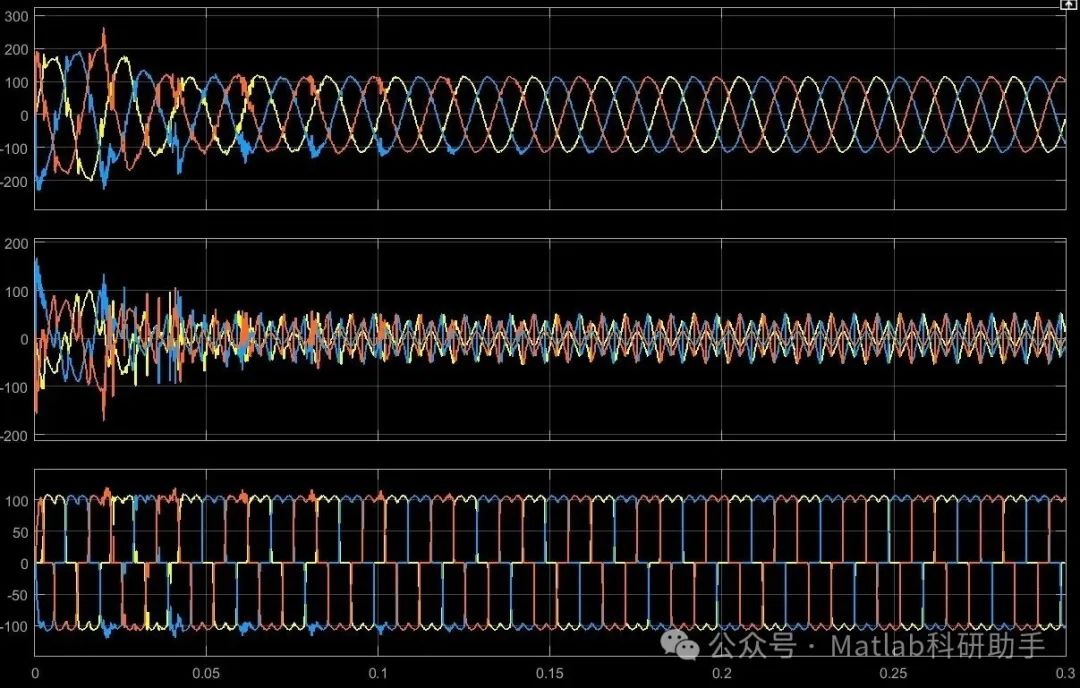

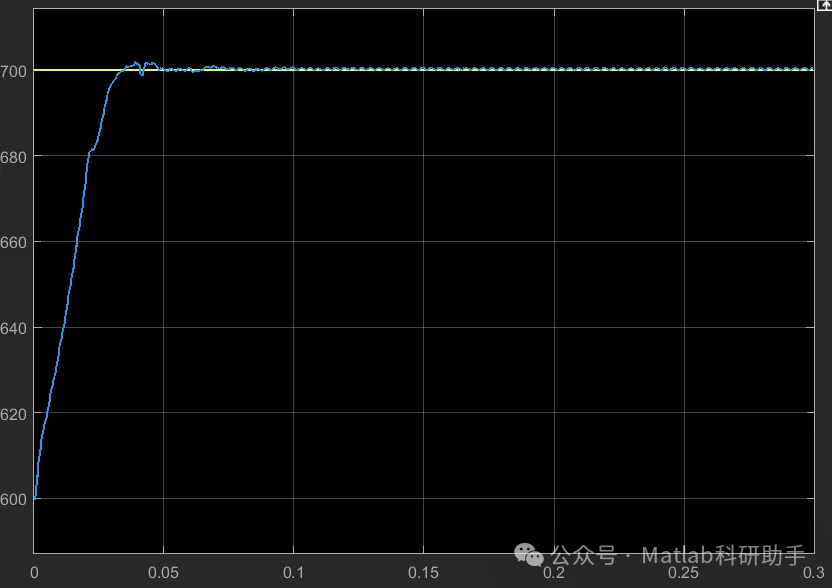

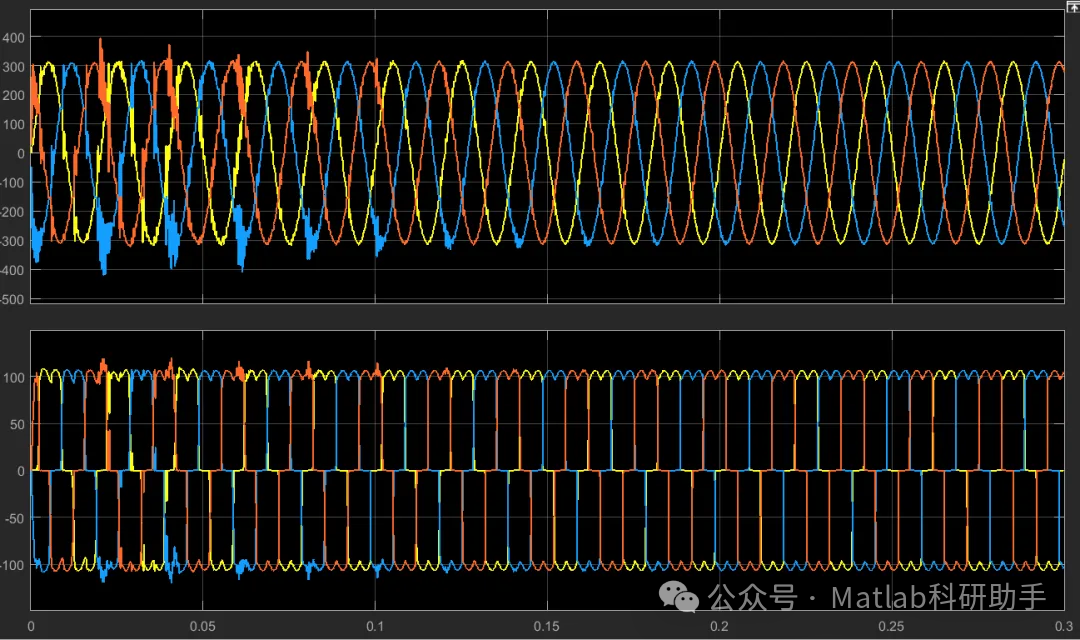

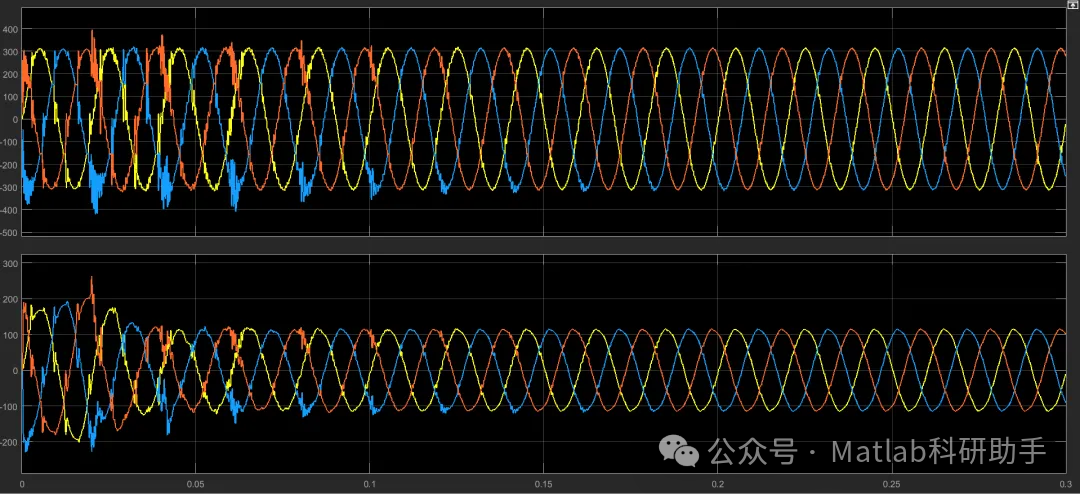

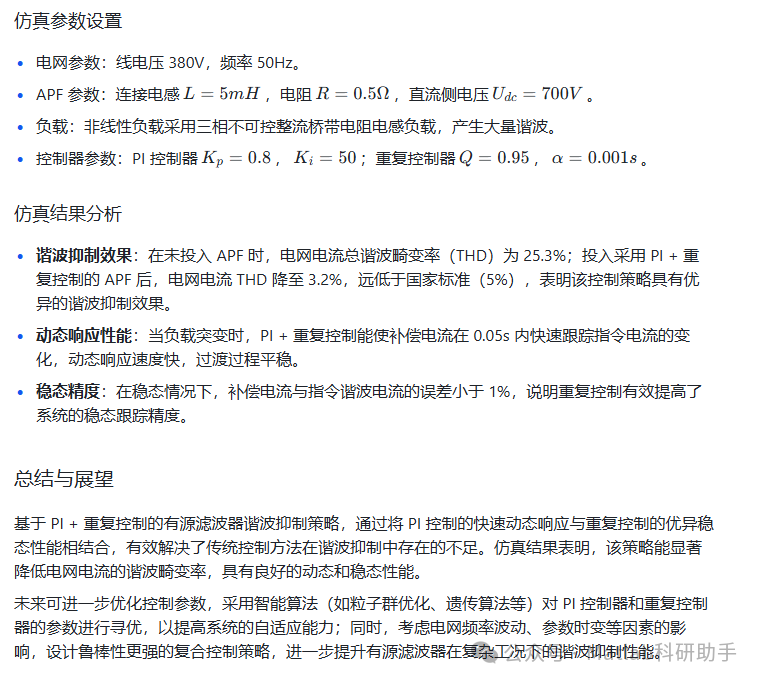

⛳️ 运行结果

🔗 参考文献

[1] 胡建兵.PI与重复控制的三相四线制并联型有源电力滤波器的研究[D].华南理工大学[2025-08-03].DOI:CNKI:CDMD:2.1014.064033.

[2] 吉云飞.基于重复控制方法的有源电力滤波器控制策略研究[D].江南大学,2021.

[3] 付瑞清.基于重复控制的并联型有源电力滤波器设计[D].北京交通大学,2015.DOI:10.7666/d.Y2915805.

📣 部分代码
