🔥 内容介绍

随着无人机技术的飞速发展，其在民用和军事领域的应用日益广泛。精确的高度测量是无人机安全飞行的关键，尤其是在复杂地形和恶劣天气条件下。调频连续波（FMCW）毫米波雷达作为一种非接触式测高技术，因其高精度、抗干扰能力强和全天候工作的优势，在无人机高度计领域展现出巨大的潜力。本文旨在探讨无人机FMCW毫米波高度计雷达的仿真方法，从雷达原理、系统组成、仿真模型构建以及仿真结果分析等方面进行详细阐述，以期为FMCW毫米波高度计的设计与优化提供理论依据和技术支持。

关键词： 无人机；FMCW雷达；毫米波；高度计；仿真

1. 引言

无人机的高度信息是其导航、避障、着陆等任务中不可或缺的重要参数。传统的高度测量方法，如气压高度计和GPS高度计，在精度和可靠性方面存在局限性。气压高度计易受气象条件影响，而GPS高度计在信号受阻区域（如室内、峡谷）性能下降。激光高度计虽然精度高，但易受烟雾、雨雪等恶劣天气影响。相比之下，FMCW毫米波雷达凭借其独特优势，成为无人机高度计的理想选择。

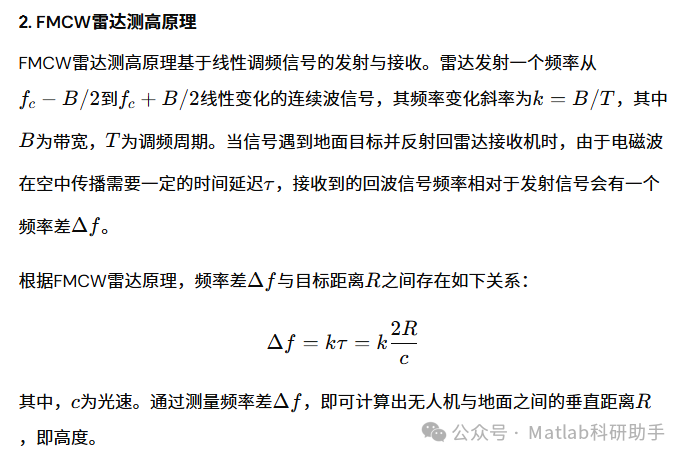

FMCW雷达通过发射频率随时间线性变化的连续波信号，并接收目标反射的回波信号，通过比较发射信号与接收信号的频率差，即可精确测量目标距离。毫米波频段具有波长短、带宽大、方向性好等特点，使得FMCW毫米波雷达能够实现高分辨率和高精度的测距。因此，对无人机FMCW毫米波高度计雷达进行仿真研究，对于评估系统性能、优化设计参数以及降低研发成本具有重要意义。

3. 无人机FMCW毫米波高度计雷达系统组成

典型的无人机FMCW毫米波高度计雷达系统主要由以下模块组成：

信号源：

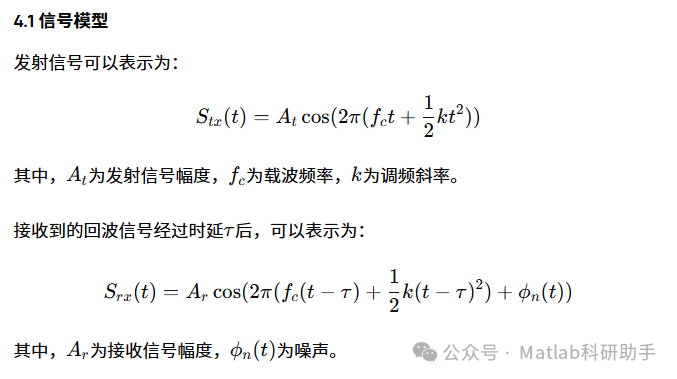

产生线性调频的毫米波信号。通常采用压控振荡器（VCO）或直接数字频率合成器（DDS）结合频率倍增器实现。
发射/接收天线：
负责发射毫米波信号和接收回波信号。通常采用高增益、窄波束的平面天线或喇叭天线，以提高测距精度和抗干扰能力。
收发开关/环行器：
在发射和接收模式之间切换，或将发射信号与接收信号进行隔离。
混频器：

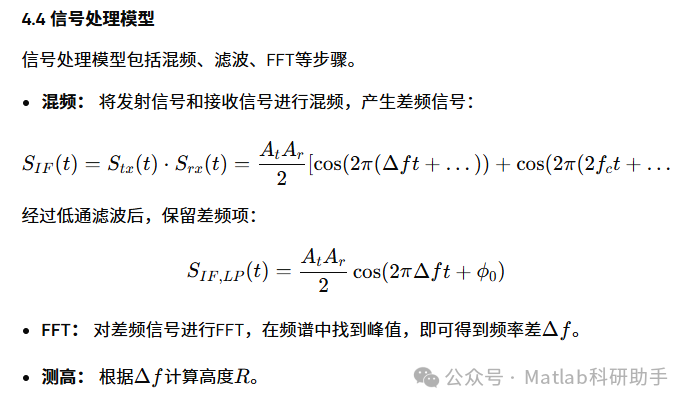

将发射信号和接收信号进行混频，产生差频信号（中频信号）。
低通滤波器：
滤除混频器输出的高频分量，保留差频信号。
模数转换器（ADC）：
将模拟差频信号转换为数字信号，以便进行后续的数字信号处理。
数字信号处理器（DSP）/FPGA：
对数字化的差频信号进行快速傅里叶变换（FFT），提取频率差，并计算出高度信息。此外，还负责系统控制、数据存储和通信等功能。
电源模块：
为整个系统提供稳定的电源。
