【齿轮动力学】基于ODE45六自由度齿轮弯扭耦合动力学附Matlab代码

✅作者简介：热爱科研的Matlab仿真开发者，擅长数据处理、建模仿真、程序设计、完整代码获取、论文复现及科研仿真。

🍎 往期回顾关注个人主页：Matlab科研工作室

🍊个人信条：格物致知,完整Matlab代码及仿真咨询内容私信。

🔥 内容介绍

在风电齿轮箱、汽车变速箱、工业机器人减速器中，齿轮是传递动力的 “核心枢纽”—— 但它也是最容易出问题的部件：高速运转时的振动噪声、齿面磨损、甚至断齿，往往源于 “弯扭耦合振动”（弯曲振动与扭转振动相互叠加干扰）。传统齿轮动力学分析常简化为 “单自由度” 或 “纯扭转” 模型，忽略了多方向振动的耦合效应，导致故障预测不准、设计优化乏力。

而六自由度齿轮弯扭耦合动力学，通过完整描述齿轮的 “3 个平动 + 3 个转动” 运动，精准捕捉弯扭耦合机制；再借助 MATLAB 中的ODE45 数值解法，高效求解复杂的动力学微分方程，成为解决齿轮振动问题的 “关键组合”。今天我们就从工程痛点出发，读懂六自由度建模的价值、弯扭耦合的本质，以及 ODE45 如何让复杂求解 “化繁为简”。

一、先搞懂：齿轮弯扭耦合动力学为什么 “难”？

在拆解技术细节前，我们需先明确齿轮传动的核心需求与弯扭耦合分析的三大工程痛点 —— 这正是六自由度 + ODE45 需要突破的关键。

1. 齿轮传动的核心需求：“稳、准、久”

齿轮的本质是 “精准传递转速与扭矩”，需满足三个核心要求：

• 振动小：高速运转时振动幅值需 < 0.1mm（如风电齿轮箱，振动过大会导致轴承磨损加速）；

• 噪声低：啮合振动产生的噪声需 < 75dB（如汽车变速箱，影响驾驶体验）；

• 寿命长：避免因弯扭耦合导致的 “局部过载”（如齿根应力集中），确保设计寿命达 10 万小时以上。

2. 弯扭耦合分析的三大痛点：传统模型 “顾此失彼”

齿轮运转时，“弯曲” 与 “扭转” 振动并非独立存在，而是相互耦合干扰，传统分析方法难以应对：

• 多自由度耦合难描述：齿轮实际运动是 “3 个平动（x/y/z 方向位移）+3 个转动（绕 x/y 轴弯曲、绕 z 轴扭转）” 的组合 —— 比如绕 z 轴的扭转振动会引发齿面啮合间隙变化，进而导致 x/y 方向的弯曲振动；反之，弯曲振动会改变齿轮中心距，加剧扭转载荷波动。传统单自由度模型（如仅考虑扭转）完全忽略这种耦合，分析结果与实际偏差达 30% 以上；

• 非线性因素难处理：齿轮啮合中存在 “齿侧间隙”（齿轮反向转动时的空程）、“时变啮合刚度”（每转一圈啮合齿对数变化导致刚度波动）、“摩擦阻尼”（齿面滑动摩擦）等非线性因素，这些因素会让动力学方程从 “线性” 变为 “非线性常微分方程（ODE）”，传统解析法（如分离变量法）根本无法求解；

• 动态载荷难预测：弯扭耦合会导致齿轮承受的 “动态载荷” 远超静态载荷（如汽车急加速时，动态扭矩可能是静态的 2-3 倍），传统简化模型无法计算动态载荷峰值，导致设计时要么 “过度冗余”（增加成本），要么 “强度不足”（易故障）。

简单说，齿轮弯扭耦合分析就像 “解一道包含 6 个变量、多个非线性项的微分方程”—— 传统工具要么漏变量，要么解不出，而六自由度建模 + ODE45 恰好补上了这两个短板。

二、核心原理：六自由度与弯扭耦合是什么？ODE45 又能做什么？

要理解这套技术组合，需先拆清 “六自由度建模”“弯扭耦合机制”“ODE45 求解工具” 三个核心概念，它们是解决问题的基础。

1. 六自由度：完整描述齿轮的 “一举一动”

齿轮的运动并非简单的 “转动”，而是 “平动 + 转动” 的复合运动，六自由度具体对应：

• 3 个平动自由度：沿 x 轴（齿轮宽度方向）、y 轴（啮合线垂直方向）、z 轴（啮合线方向）的位移，主要源于齿轮安装误差（如中心距偏差）、轴的弹性变形，会导致齿面 “偏载”（局部齿面受力过大）；

• 3 个转动自由度：绕 x 轴的弯曲转动（使齿轮产生 “径向跳动”）、绕 y 轴的弯曲转动（使齿轮产生 “端面跳动”）、绕 z 轴的扭转转动（齿轮的正常旋转，也是扭矩传递的核心）。

这六个自由度的运动相互关联：比如绕 z 轴的扭转振动会让啮合齿对的 “接触位置” 沿齿宽方向变化，引发沿 x 轴的平动振动；而 x 轴的平动会改变齿轮中心距，导致绕 y 轴的弯曲振动 —— 这种 “一个自由度振动引发其他自由度振动” 的现象，就是弯扭耦合。

举个直观例子：汽车变速箱换挡时，扭矩突然变化会引发齿轮绕 z 轴的 “扭转冲击”，这种冲击会通过轴传递给齿轮，导致齿轮绕 x 轴弯曲振动；弯曲振动又会让齿面啮合不平稳，进一步加剧扭转振动，形成 “扭 - 弯 - 扭” 的耦合循环，最终产生换挡冲击噪声。

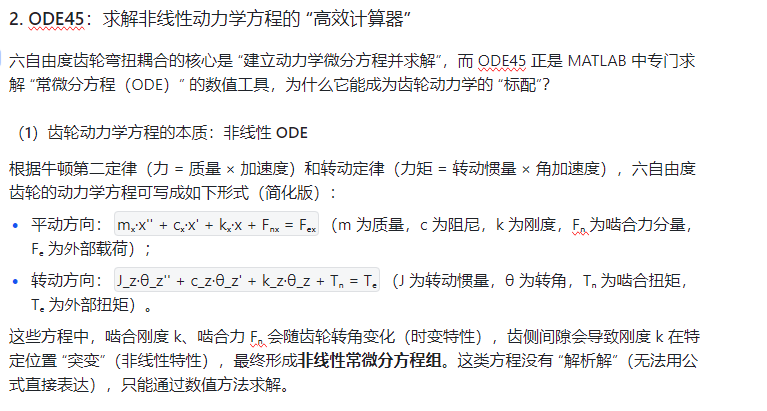

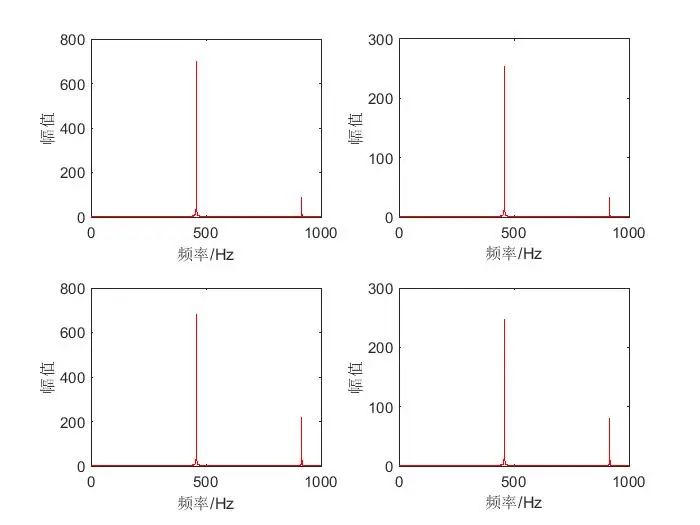

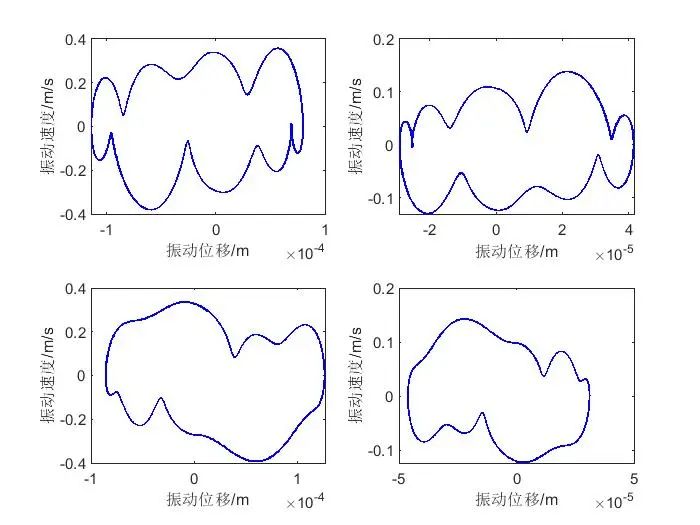

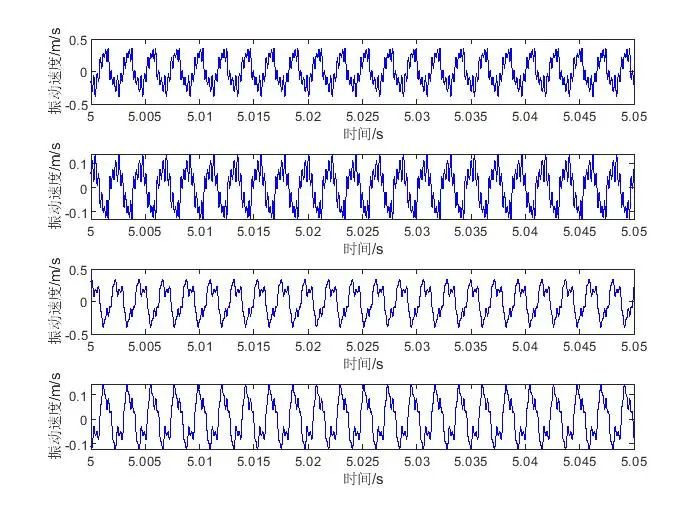

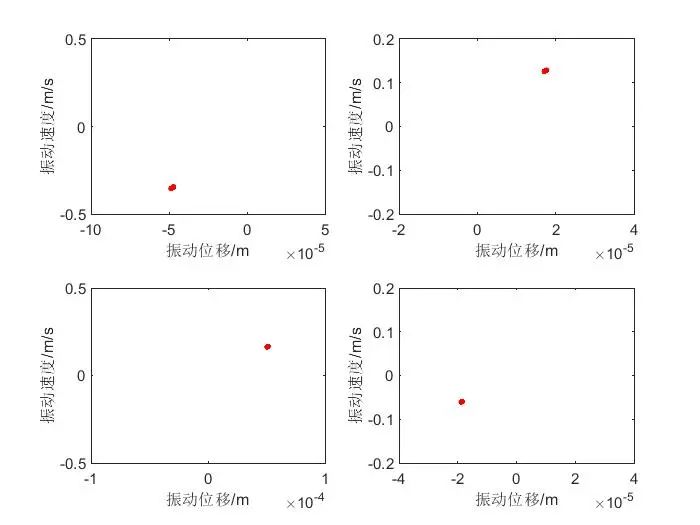

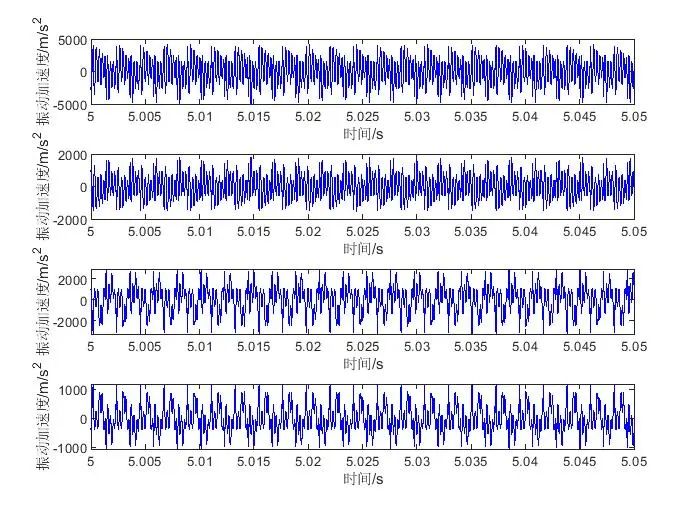

⛳️ 运行结果

📣 部分代码

% 齿数、模数和压力角

zp=55;zg=75;

m=2.0e-3;

alpha=20*pi/180;

% 齿宽和重合度

B=20e-3;

epsilon_alpha=1.75;

% 分度圆半径

rp=0.5*m*zp;rg=0.5*m*zg;

% 基圆半径

rbp=rp*cos(alpha);rbg=rg*cos(alpha);

Rp=rp;Rg=rg;

% 齿轮质量

mp=1.53;mg=3.01;

% 转动惯量

🔗 参考文献

[1]杜状状.双旋翼共轴式圆柱齿轮功率分流传动系统的均载特性研究[D].南京航空航天大学,2020.
