【变压器】三相双绕组变压器分析附Simulink仿真

✅作者简介：热爱数据处理、建模、算法设计的Matlab仿真开发者。

🍎更多Matlab代码及仿真咨询内容点击 🔗：Matlab科研工作室

🍊个人信条：格物致知。

🔥 内容介绍

在电力系统中，变压器扮演着至关重要的角色，它能够实现电能的传输和电压的变换，而三相双绕组变压器作为其中的重要成员，被广泛应用于各个领域。下面我们将对三相双绕组变压器进行全面深入的分析。

一、三相双绕组变压器的基本构成

三相双绕组变压器主要由铁芯、三个原绕组和三个副绕组组成。

铁芯是变压器的磁路部分，通常由硅钢片叠装而成，其作用是为磁通提供一个低磁阻的路径，减少磁损耗。硅钢片具有良好的导磁性能和较低的铁损，能够有效提高变压器的效率。

三个原绕组和三个副绕组分别套在铁芯的三个铁芯柱上。原绕组是接收电能的绕组，副绕组则是输出电能的绕组。绕组一般采用铜或铝导线绕制而成，导线的截面积根据变压器的容量和电流大小来确定。为了保证绕组的绝缘性能，绕组之间以及绕组与铁芯之间都有绝缘材料隔开。

二、三相双绕组变压器的工作原理

三相双绕组变压器的工作原理基于电磁感应定律。当三相交流电源接入原绕组时，原绕组中会产生交变电流，从而在铁芯中产生交变磁通。由于三个原绕组在空间上互成 120°，所以产生的三相磁通也是对称的。

这些交变磁通会穿过副绕组，根据电磁感应定律，副绕组中会感应出电动势。电动势的大小与绕组的匝数比有关，即副绕组电动势与原绕组电动势之比等于副绕组匝数与原绕组匝数之比。通过改变原、副绕组的匝数比，就可以实现电压的变换。

在理想情况下，三相双绕组变压器的原、副绕组的功率相等，即输入功率等于输出功率。但在实际中，由于存在铁芯损耗和绕组电阻损耗等，输出功率会小于输入功率。

三、三相双绕组变压器的连接组别

三相双绕组变压器的连接组别是表示原、副绕组的连接方式以及原、副边对应线电压相位关系的一种标记。常见的连接组别有 Yyn0、Dyn11、Yd11 等。

Yyn0 连接组中，原绕组采用星形连接（Y），中性点引出（n），副绕组也采用星形连接（y），中性点引出（n），原、副边线电压的相位差为 0°。这种连接组常用于低压配电变压器，具有结构简单、成本低等优点。

Dyn11 连接组中，原绕组采用三角形连接（D），副绕组采用星形连接（y），中性点引出（n），原、副边线电压的相位差为 30°。该连接组能够抑制三次谐波，提高供电质量，适用于对电压波形要求较高的场合。

Yd11 连接组中，原绕组星形连接（Y），副绕组三角形连接（d），原、副边线电压相位差 30°。它在高压输电系统中应用广泛，具有较好的绝缘性能和过电压保护能力。

连接组别的选择需要根据电力系统的要求、负载性质以及变压器的使用场合等因素来确定。

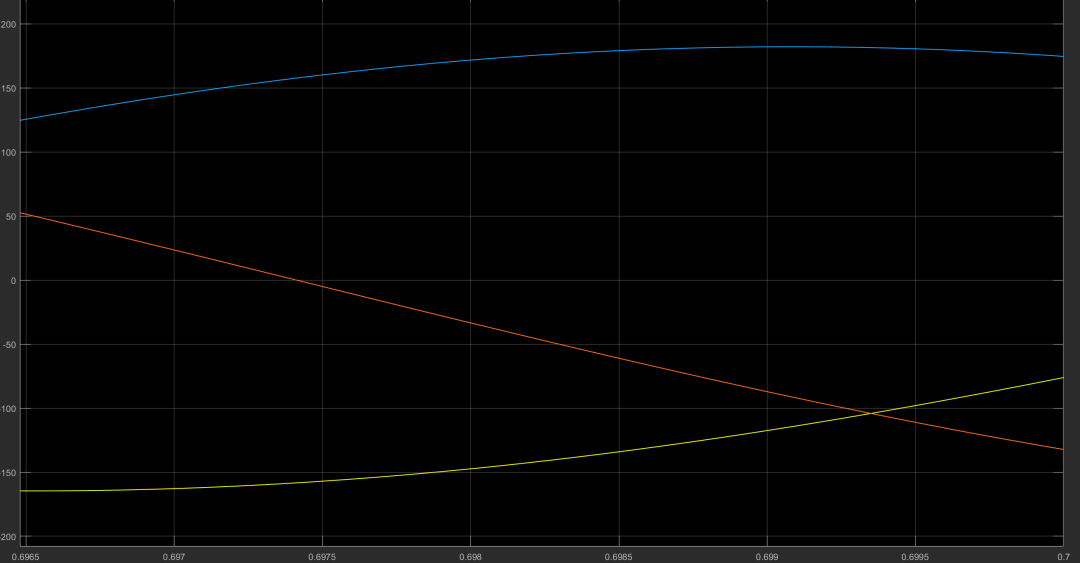

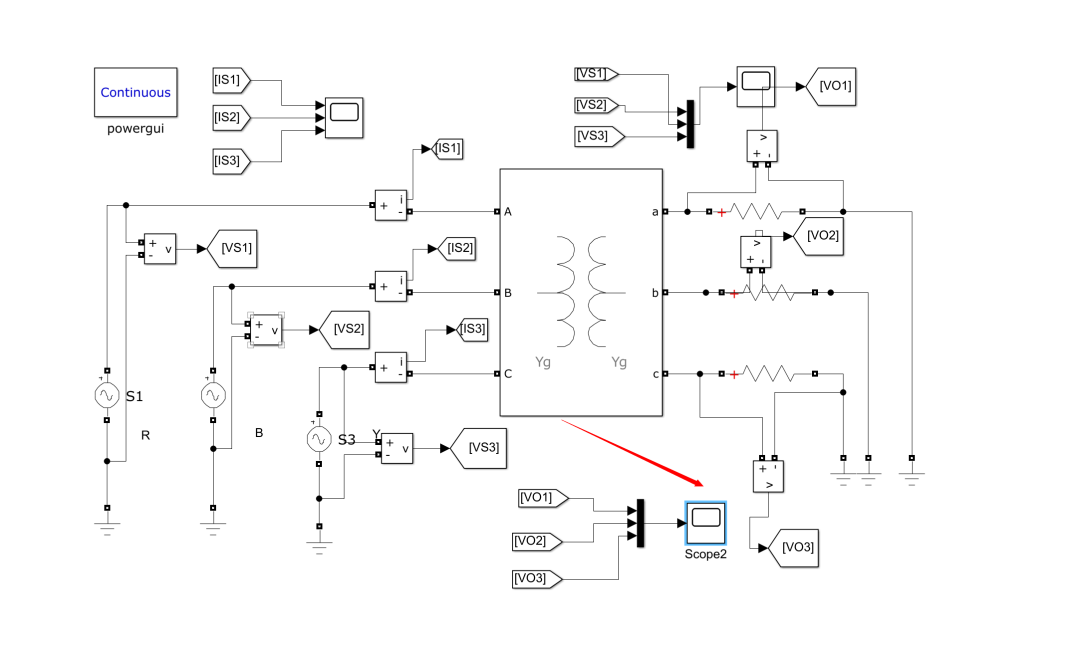

⛳️ 运行结果
