一、引言

1.1 研究背景与意义

三相感应电动机（Three-Phase Induction Motor, TIM）凭借结构简单、可靠性高、成本低廉、维护方便等突出优势，在工业生产、交通运输、智能家居等诸多领域得到了广泛应用，成为现代电力拖动系统的核心执行部件。随着工业自动化水平的不断提升，对电动机的控制性能提出了更高要求，不仅需要实现高精度的转速与转矩控制，还需具备快速动态响应、宽调速范围以及良好的节能效果。

磁场定向控制（Field-Oriented Control, FOC）作为一种高性能的交流电动机控制策略，通过坐标变换将三相感应电动机的非线性、强耦合数学模型解耦为直轴（d轴）的磁场控制通道和交轴（q轴）的转矩控制通道，实现了转矩与磁链的独立控制，其控制性能可媲美直流电动机。根据磁链观测方式的不同，FOC可分为直接磁场定向控制（DFOC）和间接磁场定向控制（Indirect Field-Oriented Control, IFOC）。IFOC无需直接检测或观测转子磁链，而是通过检测定子电流和转子转速，结合电动机参数计算得到磁链定向角，具有控制结构简单、响应速度快、硬件成本低等优势，更适用于中高速、高精度的工业拖动场景。因此，深入研究TIM的IFOC策略，优化控制算法性能、提升参数鲁棒性，对推动高性能交流调速系统的发展与应用具有重要的理论价值和工程意义。

1.2 研究现状综述

自磁场定向控制理论提出以来，国内外学者围绕TIM的FOC技术开展了大量研究工作。在IFOC领域，早期研究主要聚焦于基本控制框架的构建与验证，通过Clark变换、Park变换实现三相静止坐标系到两相旋转坐标系的转换，基于转子磁场定向原理设计PI调节器，实现转速和磁链的闭环控制。随着研究的深入，学者们针对IFOC存在的不足展开了针对性优化：在磁链定向角计算方面，传统IFOC依赖电动机转子电阻等参数，参数偏差会导致定向角偏移，影响控制性能，为此研究人员提出了自适应参数辨识算法，如模型参考自适应（MRAS）、扩展卡尔曼滤波（EKF）等，用于实时修正转子电阻等关键参数；在调速性能优化方面，针对传统PI调节器在非线性、变负载工况下鲁棒性不足的问题，提出了模糊PID、滑模变结构控制、预测控制等先进控制算法，提升系统的动态响应速度和抗干扰能力。

目前，IFOC技术已在工业拖动系统中得到一定应用，但仍存在诸多待解决的问题：一是在低速运行工况下，由于定子电阻压降、死区效应等因素影响，磁链定向精度下降，导致转矩脉动增大；二是复杂工况下（如负载突变、参数时变），现有参数辨识算法的实时性和准确性有待提升；三是IFOC系统的稳定性分析与控制器参数整定方法尚未形成统一标准，工程应用中需依赖经验调试。因此，进一步优化IFOC的控制策略，提升系统在全调速范围、复杂工况下的控制性能，是当前TIM控制领域的研究热点与难点。

1.3 本文研究内容与结构

本文聚焦三相感应电动机间接磁场定向控制技术，围绕控制性能优化与鲁棒性提升展开研究，主要研究内容包括：构建TIM的数学模型与IFOC基本控制框架；分析影响IFOC性能的关键因素，提出基于参数自适应的IFOC优化策略；设计高性能的转速与电流调节器，提升系统动态响应与抗干扰能力；通过仿真与实验验证所提控制策略的有效性。

本文结构安排如下：第一部分为引言，阐述研究背景、意义与国内外研究现状；第二部分介绍TIM的数学模型与坐标变换原理，为IFOC控制策略的设计奠定理论基础；第三部分构建IFOC基本控制框架，详细说明控制原理与实现步骤；第四部分提出IFOC优化策略，包括参数自适应算法与先进调节器设计；第五部分通过仿真实验与硬件实验验证所提策略的性能；最后为结论与展望。

二、三相感应电动机数学模型与坐标变换

2.1 三相感应电动机数学模型

三相感应电动机的数学模型具有多变量、强耦合、非线性的特点，为简化分析与控制，通常基于以下假设建立模型：忽略电动机铁芯饱和、磁滞与涡流损耗；定子三相绕组对称，转子绕组为笼型或对称绕线式；气隙磁场为正弦分布；转子转速恒定（稳态分析）或缓慢变化（动态分析）。基于上述假设，在三相静止坐标系（abc坐标系）下，TIM的数学模型包括电压方程、磁链方程、转矩方程和运动方程。

2.1.1 电压方程

定子与转子回路的电压平衡方程可表示为：

u = Ri + dψ/dt

0 = Ri + dψ/dt - ω×ψ

其中，u为定子三相电压，i为定子三相电流，ψ为定子三相磁链，R为定子电阻；i为转子三相电流，ψ为转子三相磁链，R为转子电阻；ω为转子电角速度，“×”表示叉乘运算，反映转子运动产生的反电动势。

2.1.2 磁链方程

定子磁链与转子磁链由定子电流和转子电流共同产生，磁链方程为：

ψ = Li + Mi

ψ = Mi + Li

其中，L为定子自感，L为转子自感，M、M为定转子互感，对于对称电动机，M = M = M。

2.1.3 转矩方程与运动方程

电磁转矩是电动机实现能量转换的核心物理量，其表达式为：

T = (3/2)pM(ii - ii)

其中，p为电动机极对数，i、i分别为定子电流d、q轴分量，i、i分别为转子电流d、q轴分量。

运动方程描述电动机转速与电磁转矩、负载转矩之间的关系：

J(dω/dt) = T - T - Bω

其中，J为转动惯量，ω为转子机械角速度（ω = pω），T为负载转矩，B为阻尼系数。

2.2 坐标变换原理

坐标变换是磁场定向控制的核心技术，其目的是将三相感应电动机在abc坐标系下的强耦合模型，通过线性变换转化为两相坐标系下的解耦模型。常用的坐标变换包括Clark变换和Park变换。

2.2.1 Clark变换（3s/2s变换）

Clark变换将三相静止坐标系（abc坐标系）下的电流、电压、磁链等物理量，转换到两相静止坐标系（αβ坐标系）下。为保证变换前后功率不变（功率不变变换），Clark变换矩阵为：

[i; i] = (2/3)[[1, -1/2, -1/2], [0, √3/2, -√3/2]] [i; i; i]

通过Clark变换，可将三相变量简化为两相变量，消除了三相变量之间的耦合关系，简化了模型分析。

2.2.2 Park变换（2s/2r变换）

Park变换将两相静止坐标系（αβ坐标系）下的物理量，转换到两相旋转坐标系（dq坐标系）下。dq坐标系的旋转角速度与转子磁场同步（磁场定向），通过Park变换可实现电磁转矩与磁链的解耦控制。Park变换矩阵为：

[i; i] = [[cosθ, sinθ], [-sinθ, cosθ]] [i; i]

其中，θ为dq坐标系与αβ坐标系的夹角，即磁场定向角。在间接磁场定向控制中，θ由转子转速与转差角速度计算得到，无需直接检测磁链。

三、间接磁场定向控制（IFOC）基本控制框架

3.1 IFOC控制原理

间接磁场定向控制的核心思想是：通过坐标变换将TIM的控制变量解耦，使d轴与转子磁链方向一致，q轴与转子磁链方向垂直。在该定向方式下，定子电流d轴分量（i）仅负责控制转子磁链，定子电流q轴分量（i）仅负责控制电磁转矩，从而实现磁链与转矩的独立控制，达到类似直流电动机的控制效果。

IFOC的关键在于准确计算磁场定向角θ。根据感应电动机的转差特性，转差角速度ω与定子电流d、q轴分量的关系为：

ω = (Ri)/(Li)

磁场定向角θ由转子电角速度ω与转差角速度ω积分得到：

θ = ∫(ω + ω)dt = ∫ωdt

其中，ω为定子磁场电角速度，ω = ω + ω。

3.2 IFOC基本控制结构

三相感应电动机IFOC系统的基本控制结构主要包括转速环、电流环、坐标变换模块、SVPWM（空间矢量脉宽调制）模块、转速检测模块等，具体控制流程如下：

1. 转速给定与反馈：将转速给定值ω*与转速传感器检测的实际转速ω进行比较，得到转速偏差Δω。

2. 转速环调节：转速偏差经过转速调节器（通常为PI调节器）处理后，输出转矩电流给定值i*（q轴电流给定）。同时，根据磁链控制需求，设定磁链电流给定值i*（d轴电流给定）。

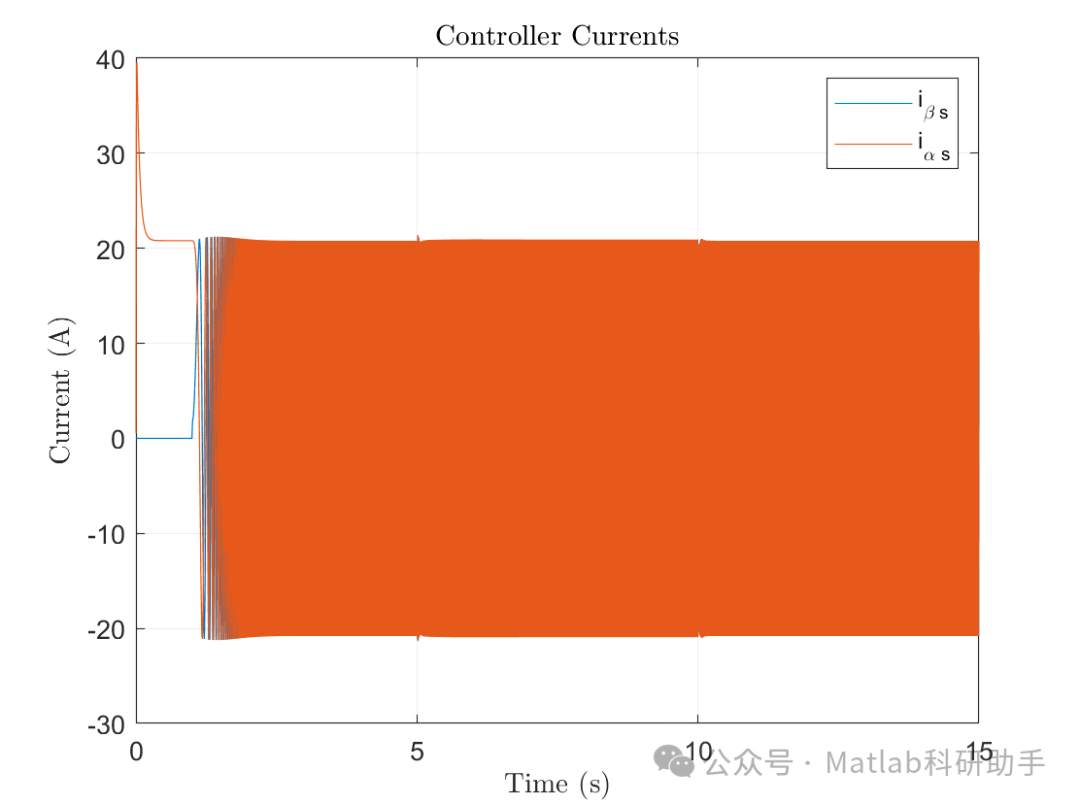

3. 电流检测与坐标变换：通过电流传感器检测定子三相电流i，经Clark变换转换为αβ坐标系下的电流i、i，再结合磁场定向角θ经Park变换转换为dq坐标系下的电流i、i。

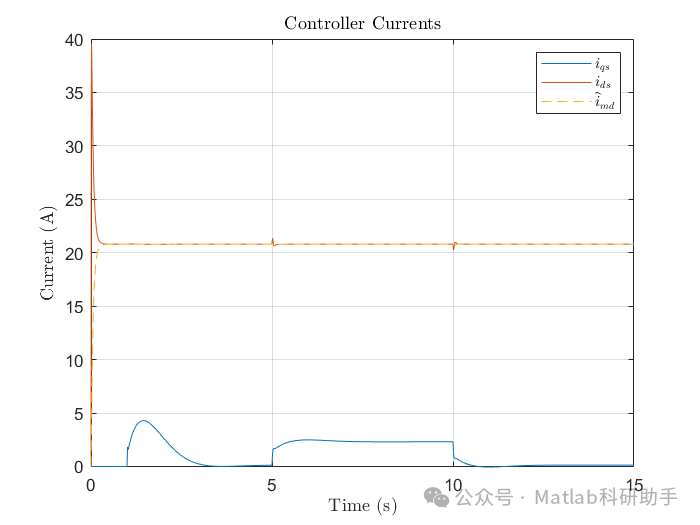

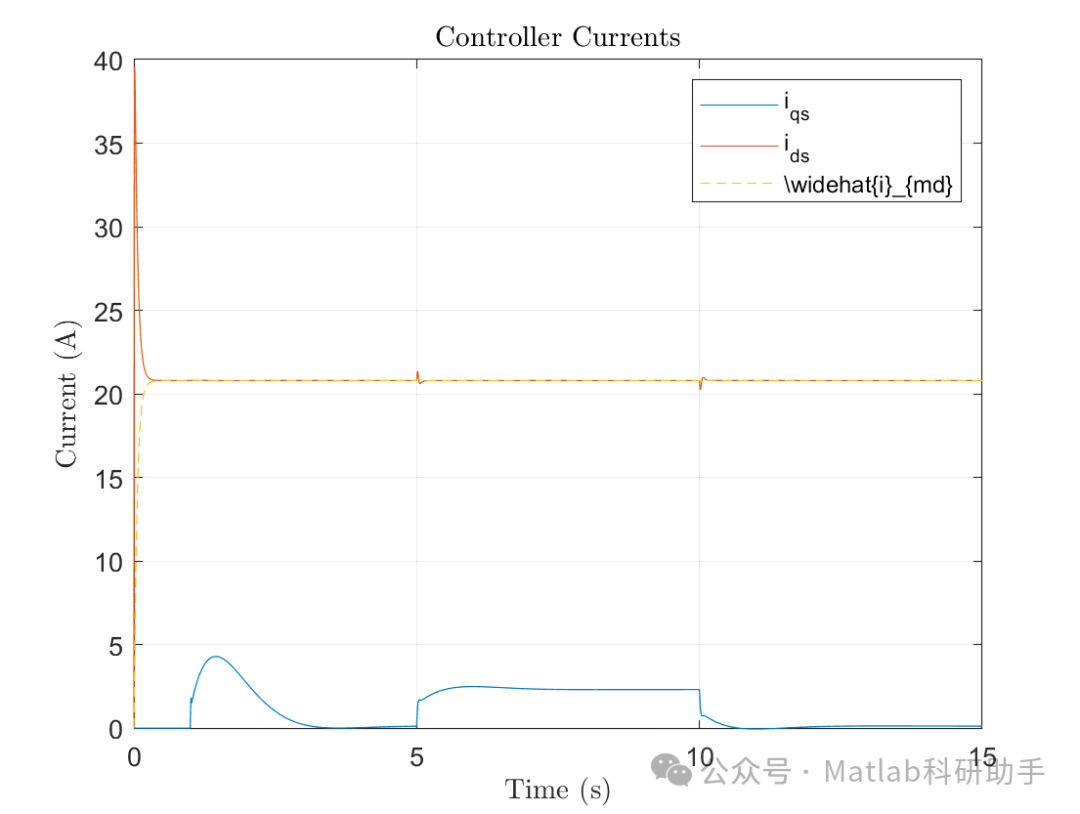

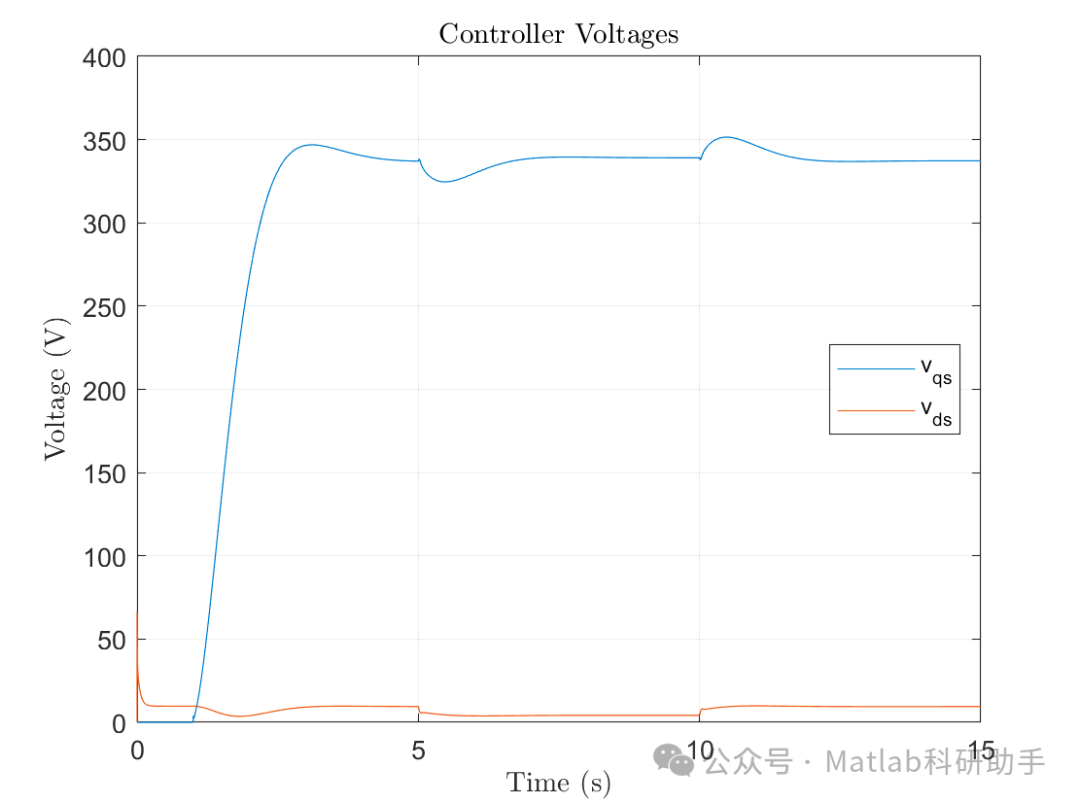

4. 电流环调节：将i*、i*与实际检测的i、i进行比较，得到电流偏差Δi、Δi，经电流调节器处理后输出dq坐标系下的电压给定值u*、u*。

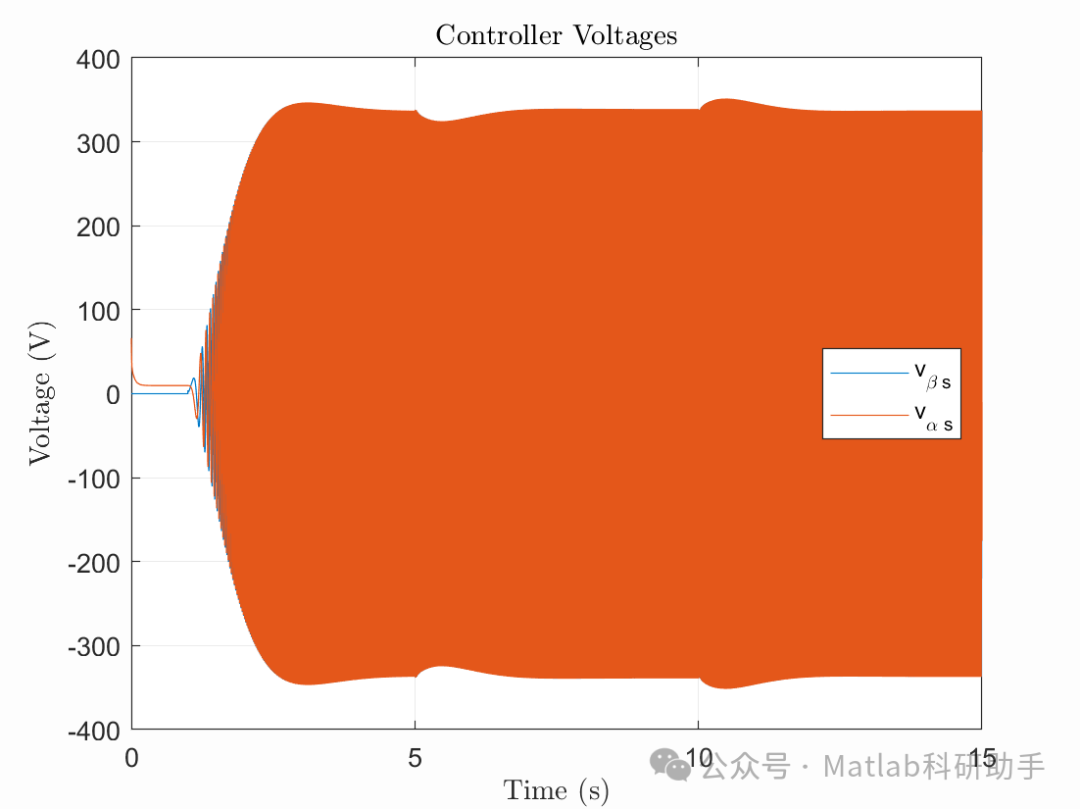

5. 逆坐标变换与SVPWM：将u*、u*经逆Park变换转换为αβ坐标系下的电压u*、u*，再通过SVPWM模块生成六路PWM信号，控制逆变器开关器件的通断，为TIM提供所需的三相定子电压。

6. 磁场定向角计算：根据转速检测得到的转子电角速度ω和电流环输出的i*、i*，计算转差角速度ω，进而积分得到磁场定向角θ，为Park变换和逆Park变换提供角度参考。

3.3 关键模块设计

3.3.1 转速检测模块

转速检测的精度直接影响IFOC系统的控制性能。常用的转速检测方法包括光电编码器检测法、霍尔传感器检测法、无速度传感器检测法等。其中，光电编码器检测法精度高、响应快，适用于高精度调速场景；无速度传感器检测法无需安装转速传感器，降低了硬件成本和系统复杂度，但其精度受电动机参数影响较大，适用于对精度要求不高的场景。本文采用光电编码器检测转子转速，通过M/T法实现宽范围、高精度的转速测量。

3.3.2 SVPWM模块

SVPWM模块的作用是将αβ坐标系下的电压给定值u*、u*转换为逆变器的开关信号。与传统的正弦脉宽调制（SPWM）相比，SVPWM具有电压利用率高、转矩脉动小、谐波含量低等优势。其基本原理是：将电压空间矢量分解为相邻的两个基本电压矢量和零矢量，通过计算各矢量的作用时间，生成 PWM 信号，使逆变器输出的电压空间矢量轨迹逼近圆形旋转磁场。

四、IFOC控制策略优化

4.1 基于MRAS的参数自适应优化

传统IFOC系统的磁场定向角计算依赖于转子电阻R和转子电感L等电动机参数，而在实际运行过程中，转子电阻会随温度升高而增大，转子电感会因磁饱和而变化，导致磁场定向角偏移，磁链与转矩解耦效果变差，系统控制性能下降。为解决这一问题，本文提出基于模型参考自适应（MRAS）的参数自适应算法，实时辨识转子电阻R，并对磁场定向角进行修正。

4.1.1 MRAS参数辨识原理

MRAS由参考模型、可调模型和自适应律三部分组成。参考模型采用不依赖待辨识参数的电动机模型，可调模型包含待辨识参数，通过比较参考模型与可调模型的输出误差，利用自适应律实时调整可调模型的参数，使误差趋近于零，从而实现参数的准确辨识。

本文选取定子电流作为MRAS的输出变量，参考模型采用αβ坐标系下的定子电流模型（不依赖转子电阻）：

i = (1/L)∫(u - Ri)dt - (M/L)∫idt

可调模型采用包含转子电阻R的定子电流模型：

i = (1/L)∫(u - Ri)dt - (M/L)∫idt

其中，i为可调模型中的转子电流。自适应律采用比例积分型自适应律，根据电流误差e = i - i调整转子电阻辨识值R^，使误差e收敛到零。

4.1.2 参数修正与定向角补偿

将MRAS辨识得到的转子电阻R^代入转差角速度ω的计算公式中，得到修正后的转差角速度ω^，进而积分得到修正后的磁场定向角θ^，实现对定向角的实时补偿，提升磁场定向精度。

4.2 基于模糊PID的转速调节器设计

传统IFOC系统采用PI调节器作为转速调节器，但其参数固定，难以适应负载突变、转速大范围变化等复杂工况，导致系统动态响应速度慢、抗干扰能力弱。为解决这一问题，本文设计模糊PID调节器作为转速调节器，通过模糊逻辑实时调整PID参数，提升系统的动态性能与鲁棒性。

4.2.1 模糊PID控制原理

模糊PID调节器由模糊控制器和PID控制器组成。模糊控制器以转速偏差e和偏差变化率ec为输入，根据预设的模糊规则对PID控制器的比例系数Kp、积分系数Ki、微分系数Kd进行实时调整，使PID控制器能够适应不同工况下的控制需求。其核心是建立合理的模糊规则库，确保参数调整的准确性与及时性。

4.2.2 模糊规则设计

将转速偏差e和偏差变化率ec的模糊语言变量划分为7个等级：NB（负大）、NM（负中）、NS（负小）、ZO（零）、PS（正小）、PM（正中）、PB（正大）。根据工程经验，制定模糊规则如下：当e为NB、ec为NB时，为加快响应速度，增大Kp、减小Ki、增大Kd；当e为ZO、ec为ZO时，为保证系统稳定，减小Kp、增大Ki、减小Kd；当e为PB、ec为PB时，为防止超调，减小Kp、增大Ki、减小Kd。通过模糊推理与清晰化处理，得到实时调整后的Kp、Ki、Kd值，输出至PID控制器。
