🔥 内容介绍

在天线设计与分析中，Q 值（Quality Factor，品质因数）和 DQ 值（Directivity-Quality Factor Product）是描述天线性能的重要参数。

Q 值反映了天线存储能量与耗散能量之间的关系，其定义为天线中存储的总电磁能量与每周期耗散的能量之比。对于谐振天线，Q 值与带宽密切相关，Q 值越高，天线的带宽越窄，这意味着天线在特定频率下的能量集中性越好，但对频率变化的适应性较差。在实际应用中，需要在 Q 值和带宽之间进行权衡，以满足不同场景的需求。

DQ 值则是天线方向性系数（Directivity）与 Q 值的乘积，它综合考量了天线的定向辐射能力和能量存储特性。方向性系数描述了天线在最大辐射方向上的能量集中程度，方向性系数越高，天线将能量集中辐射到特定方向的能力越强。DQ 值的大小能够反映天线在实现高定向辐射的同时保持良好能量存储特性的综合性能，是评估天线高效辐射性能的重要指标。

二、非磁性材料对线偏振天线的影响

非磁性材料是指相对磁导率近似为 1 的材料，其磁特性对电磁场的影响可以忽略不计，在分析天线性能时主要考虑其介电特性（介电常数和损耗正切）。

非磁性材料的介电常数会影响天线周围的电磁场分布。介电常数的大小决定了电磁波在材料中的传播速度和波长，进而影响天线的尺寸设计。例如，在相同工作频率下，高介电常数材料可以减小天线的物理尺寸，这对于小型化天线设计具有重要意义。但同时，高介电常数材料也可能导致天线的 Q 值升高，因为能量在高介电常数材料中更容易存储，从而增加了能量存储与耗散的比例。

非磁性材料的损耗正切则直接影响天线的能量耗散。损耗正切越大，材料对电磁能量的吸收和转化（转化为热能等）就越显著，导致天线的效率下降。在计算天线 Q 值时，材料损耗会使耗散能量增加，从而降低 Q 值。因此，在追求高 Q 值天线设计时，应选择损耗正切较小的非磁性材料。

三、不同几何形状对线偏振天线的影响

天线的几何形状是决定其电磁场分布、辐射特性和能量存储特性的关键因素，不同几何形状的线偏振天线在 Q 值和 DQ 值的物理界限上存在显著差异。

3.1 球形天线

球形天线是一种对称结构的天线，其电磁场分布具有球对称性。对于由非磁性材料组成的球形线偏振天线，其 Q 值和 DQ 值的物理界限计算相对简单。由于球对称性，电磁场在球内和球外的分布可以通过球坐标系下的麦克斯韦方程组求解。球形天线的尺寸（半径）是影响其性能的主要几何参数，随着半径的减小，天线的 Q 值会急剧增加，因为较小的体积限制了能量的辐射，导致更多的能量被存储在天线周围。同时，球形天线的方向性系数相对较低（理想情况下球形天线是全向辐射的），因此其 DQ 值也受到一定限制。

3.2 圆柱形天线

圆柱形天线在实际应用中较为常见，如鞭状天线等。其几何形状由半径和长度决定，这两个参数共同影响天线的 Q 值和 DQ 值。对于线偏振的圆柱形天线，当长度远大于半径时，其主要辐射方向集中在垂直于圆柱轴线的平面内，具有一定的方向性。随着圆柱长度的变化，天线的谐振频率和 Q 值会发生改变。较短的圆柱天线通常具有较高的 Q 值，而适当增加长度可以降低 Q 值并提高方向性系数，从而影响 DQ 值的大小。圆柱形天线的电磁场分布在柱坐标系下可以进行分析，通过求解相关的边界条件得到其能量存储和辐射特性，进而确定 Q 值和 DQ 值的界限。

3.3 平面天线

平面天线（如微带天线）具有体积小、重量轻、易于集成等优点，其几何形状主要由平面上的导电贴片形状和尺寸决定（如矩形、圆形、三角形等）。对于线偏振平面天线，其辐射特性和能量存储特性与贴片的尺寸、形状以及基板的介电特性密切相关。例如，矩形微带天线的谐振频率主要由矩形贴片的长度决定，而宽度则影响天线的方向性系数和阻抗特性。平面天线的 Q 值通常较高，这是因为其能量主要集中在贴片与接地板之间的狭小空间以及基板材料中，能量辐射受到一定限制。通过优化平面天线的几何形状（如引入开槽、改变贴片形状等），可以在一定程度上降低 Q 值，提高方向性系数，从而改善 DQ 值的性能。

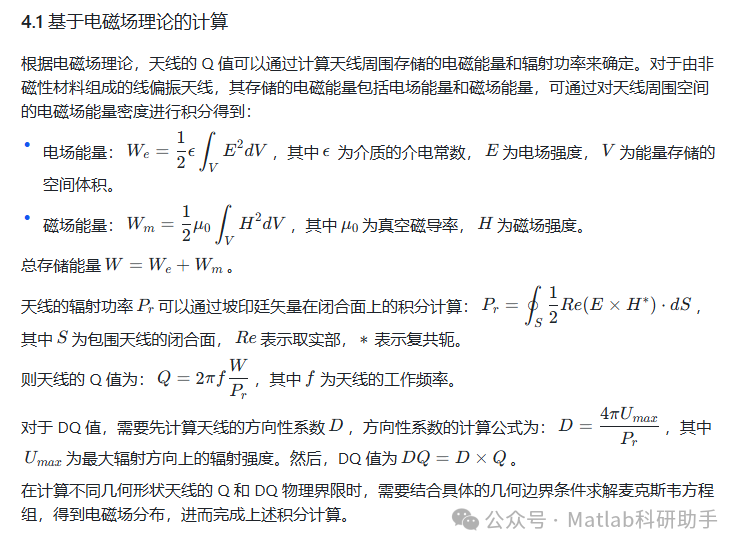

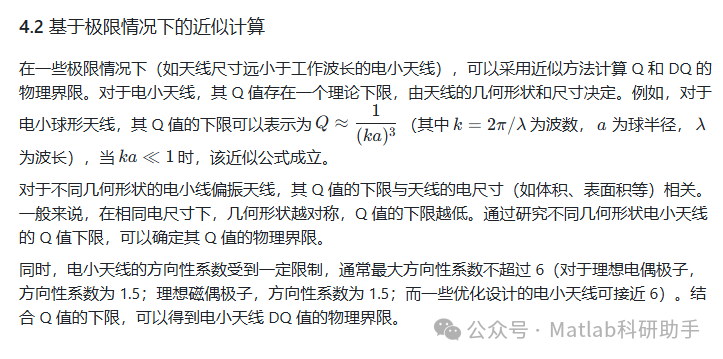

四、线偏振天线 Q 和 DQ 物理界限的计算方法

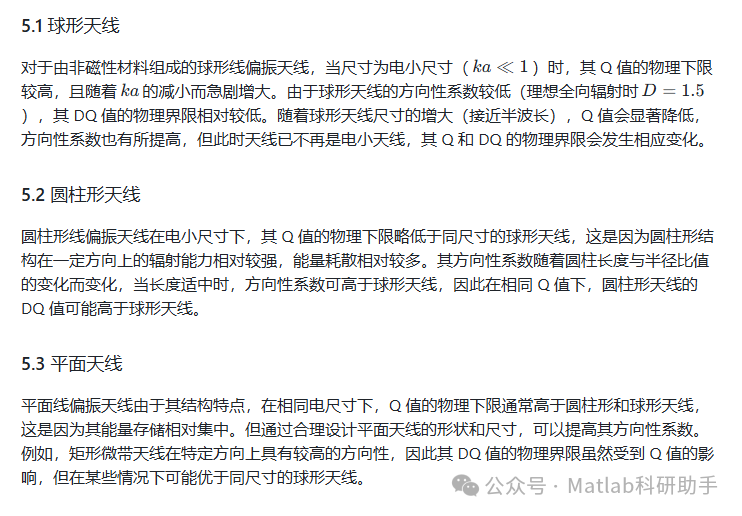

五、不同几何形状线偏振天线 Q 和 DQ 物理界限的结果分析

六、结论

由非磁性材料组成的线偏振天线，其 Q 值和 DQ 值的物理界限受到材料介电特性和天线几何形状的显著影响。非磁性材料的介电常数和损耗正切通过改变电磁场分布和能量耗散影响 Q 值和 DQ 值；而不同几何形状（球形、圆柱形、平面等）通过决定电磁场的空间分布和辐射特性，导致 Q 和 DQ 的物理界限存在差异。

通过基于电磁场理论的精确计算和极限情况下的近似分析，可以确定不同几何形状线偏振天线的 Q 和 DQ 物理界限。这些界限为天线设计提供了理论参考，在实际设计中，需要根据具体应用需求（如带宽、方向性、尺寸等），在物理界限范围内优化天线的几何形状和材料选择，以实现最佳的天线性能。未来，随着新材料和新结构天线的不断发展，对 Q 和 DQ 物理界限的研究将进一步深入，为高效、小型化、高性能天线的设计提供更有力的理论支持。
