allegro如何添加文字和图片丝印

第一步:打开需要添加丝印的brd文件

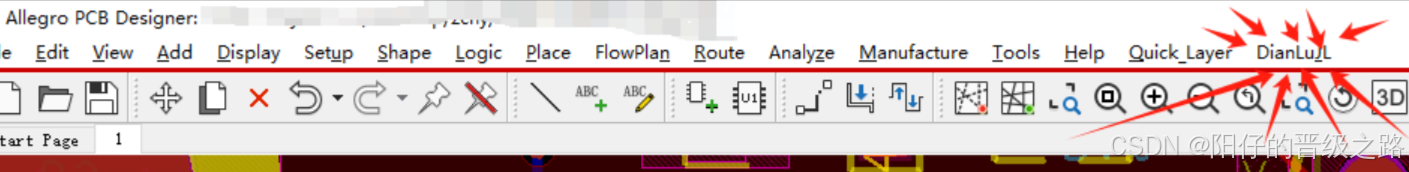

第二步:双击工具栏最右侧的“DianLuJL”(网页搜索“电路精灵”,到官网免费下载,两分钟即可)

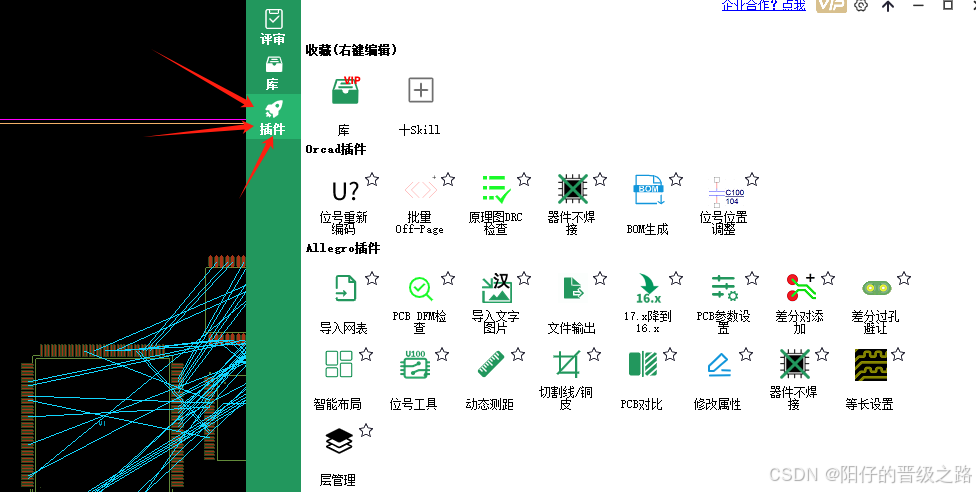

第三步:在弹出的窗口中点击左侧“插件”

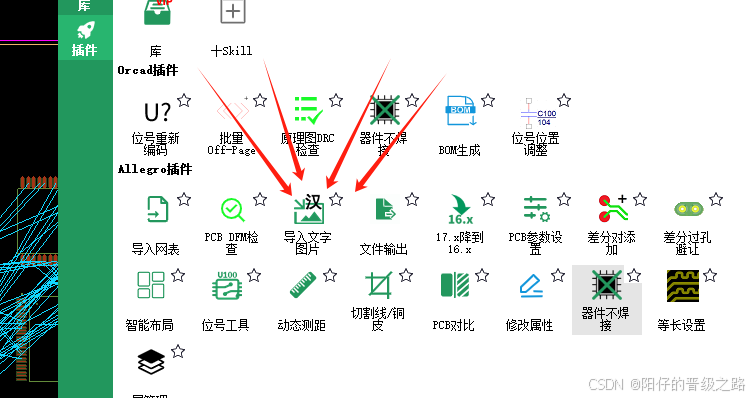

第四步:选择“导入文字图片”


第五步:点击“预览”在弹出的文字、图片中选择需要导入的类型

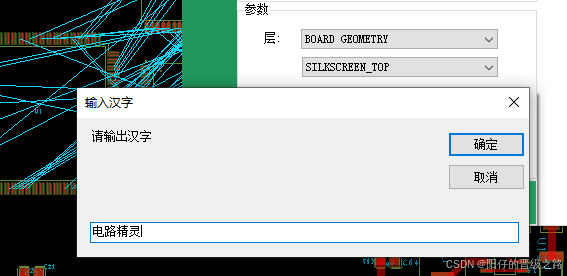

第六步:若导入汉字,在弹出的窗口中输入文字内容,并确定

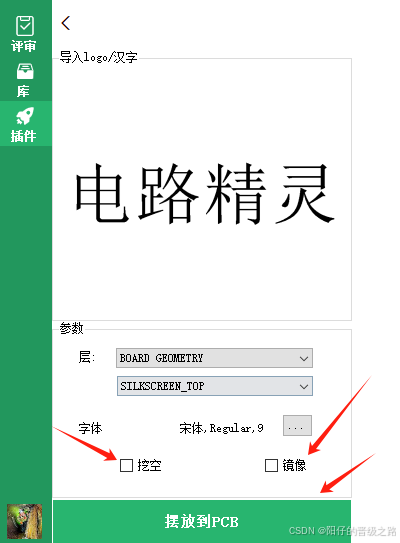

第七步:先选择要放置的层,顶层还是底层,再选择需要的字体大小,最后选择是否需要镂空和镜像。就能点击摆放到PCB了

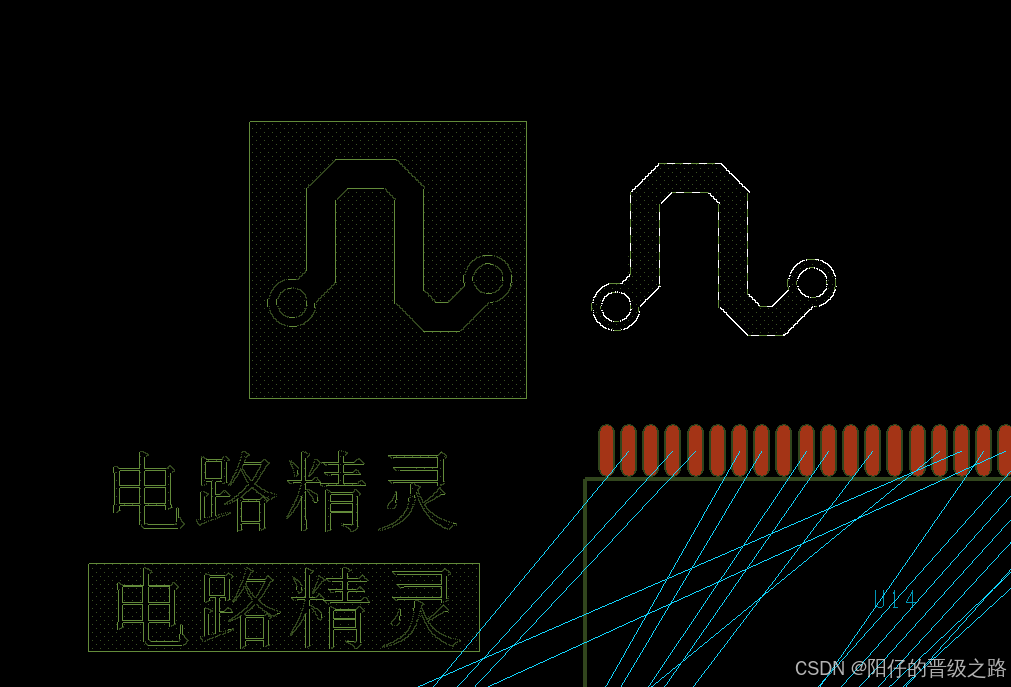

上边为不挖空的效果,下边为挖空后的效果

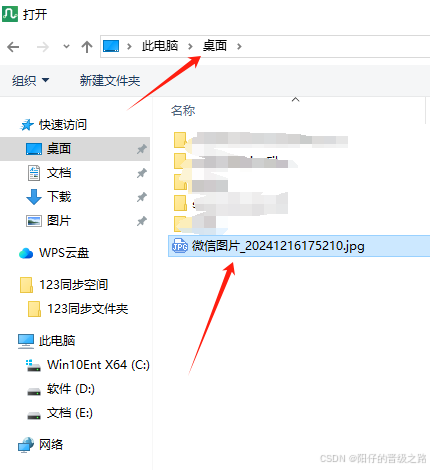

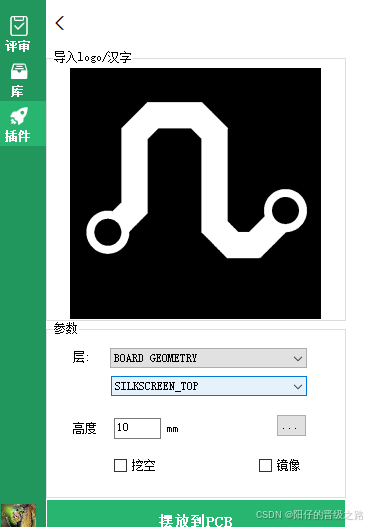

若要添加图片先选择图片所在路径


然后设置图片大小


摆放到pcb后同样的效果。
