Allgero PCB中添加中文丝印，调整丝印大小

流程：1.使用图片处理为DXF文件；

      2.导入DXF文件，并在板子上显示；

      3.对文字进行缩放，放置到合适的位置。

一.处理图片

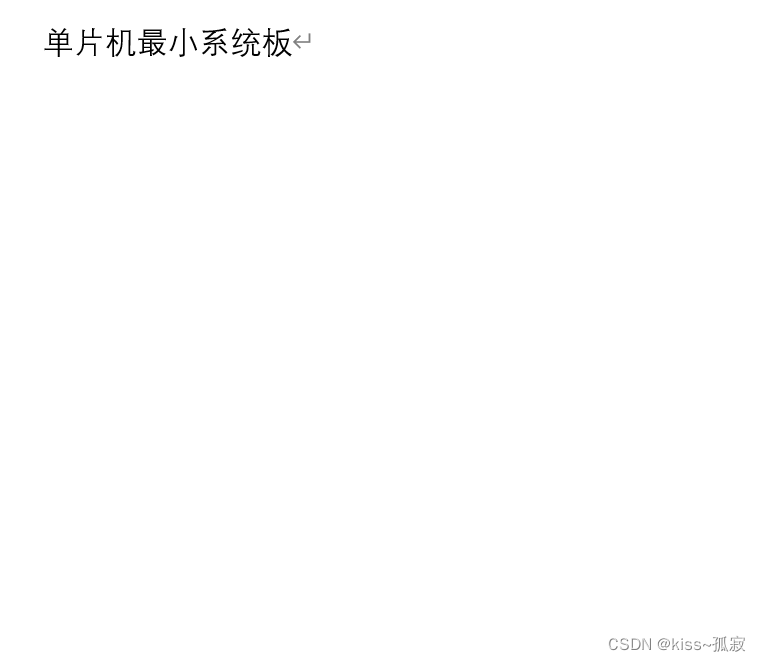

1.使用word输入文字，对文字进行截屏并保存，如图1所示。

图1

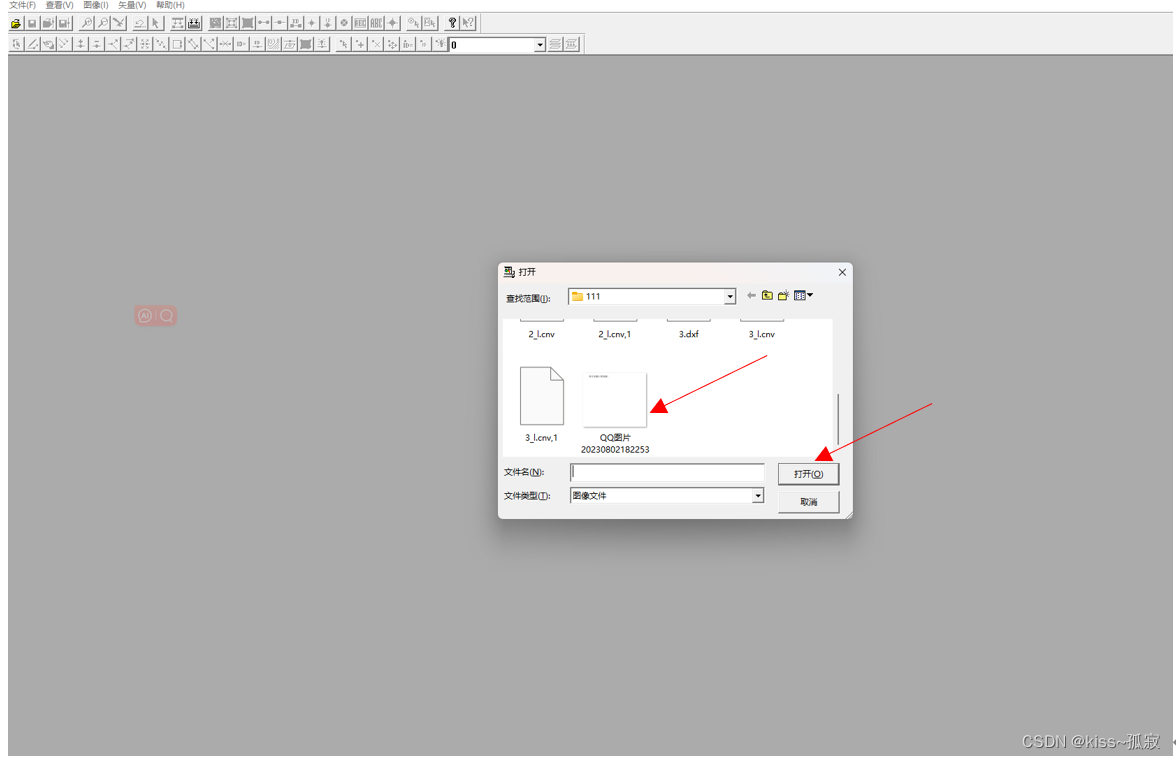

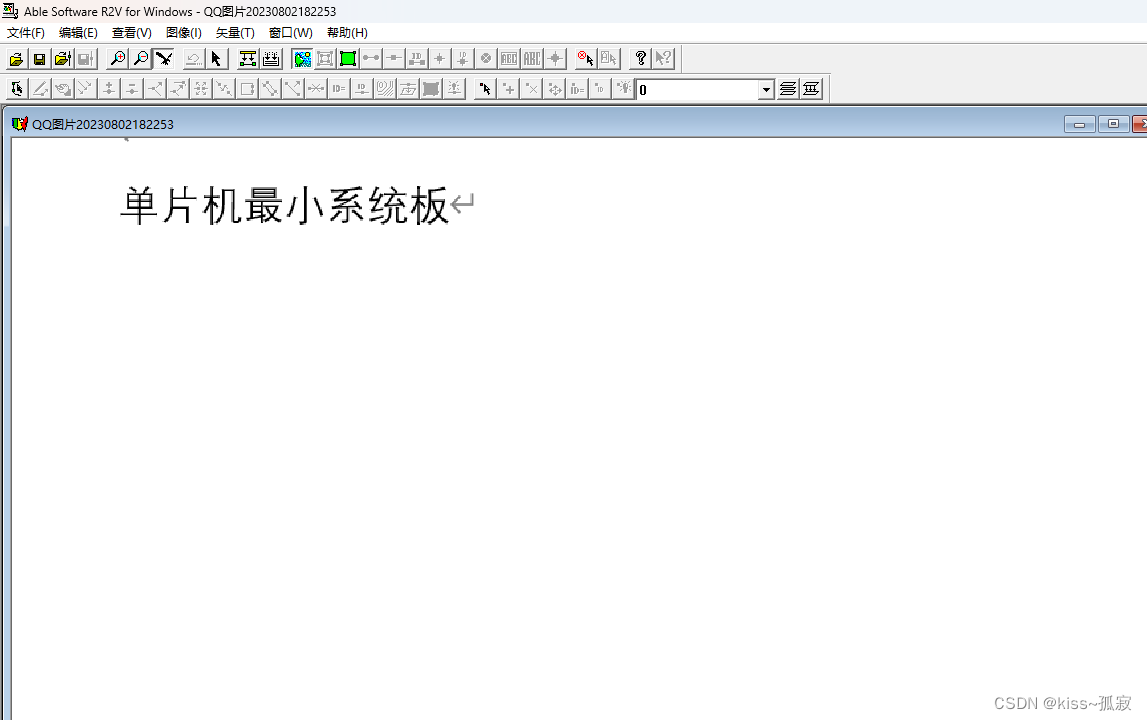

2.使用R2V图片处理软件，双击打开并选择图片文件，如图2，图3所示。

图2

图3

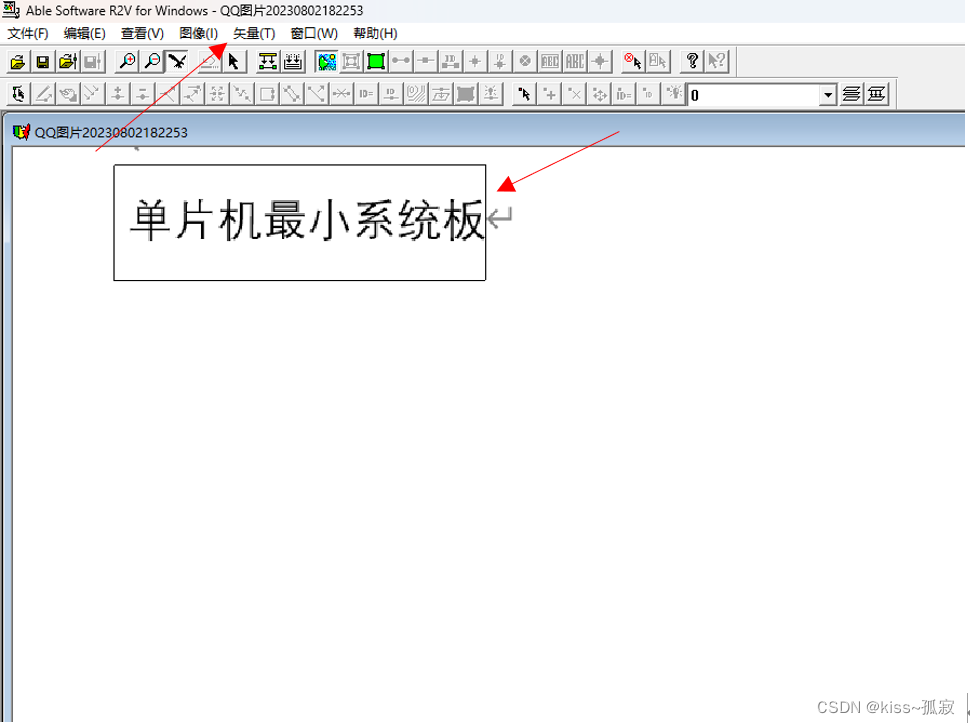

3.对文字进行选中，然后点击矢量\自动矢量，如图4所示。

图4

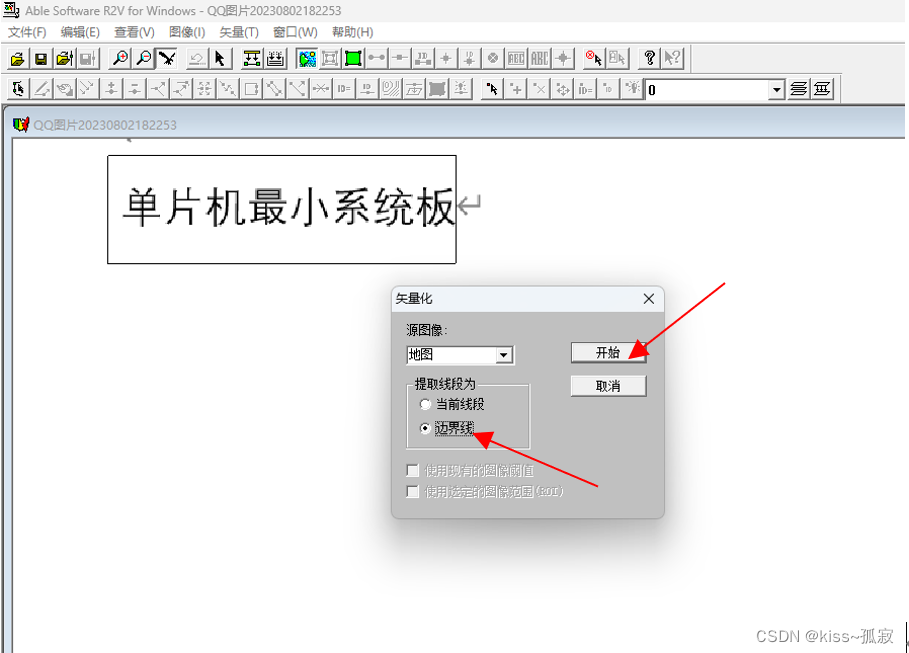

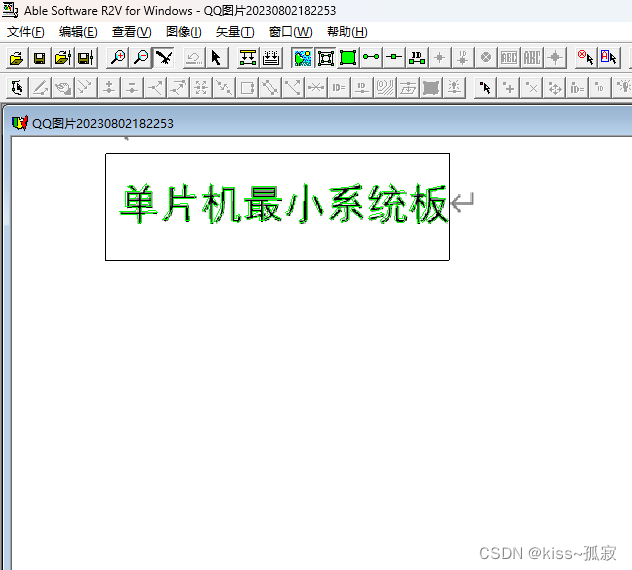

5.将弹窗中的提取线段改为边界线，点击开始，如图5所示，结果如图6所示。

图5

图6

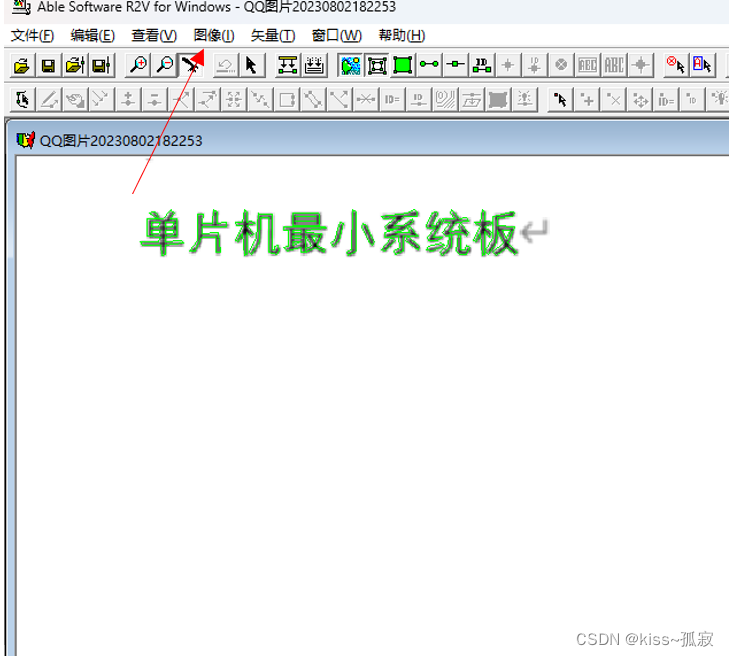

6.点击图像\平滑\平均滤波器，如图7所示。

图7

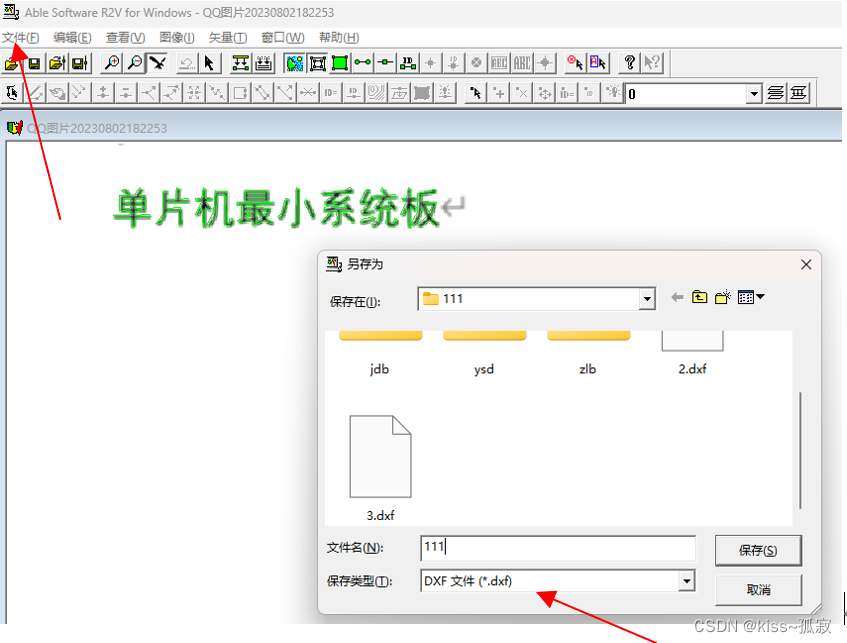

7.点击文件\输出矢量，修改文件后缀，改为DXF文件并保存，最后直接点击确定，如图8所示；

图8

二.在Allegro中导入文件，并显示

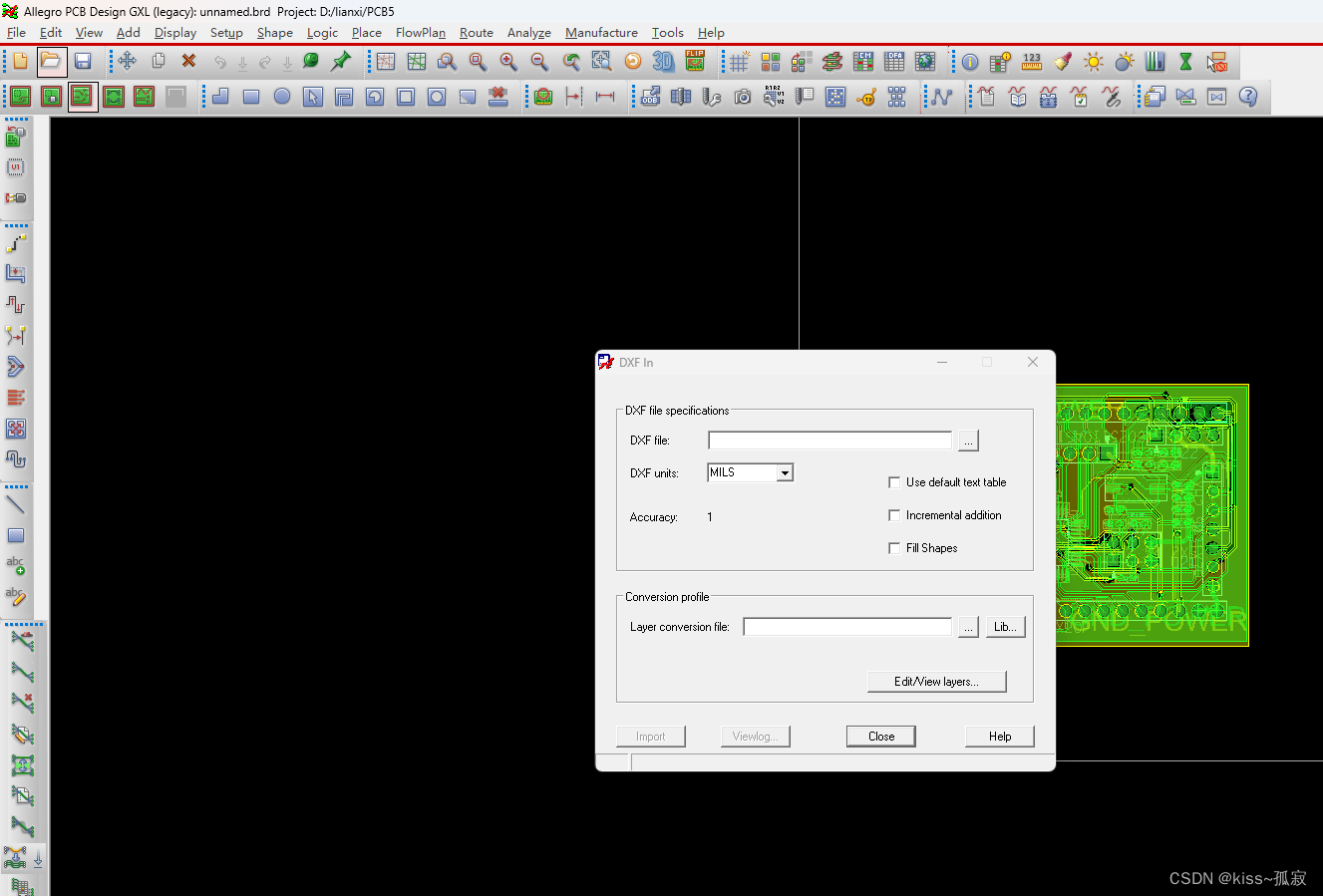

1.打开Allegro PCB工具，点击File\import\DXF，会跳出来一个弹窗，如图9所示；

图9

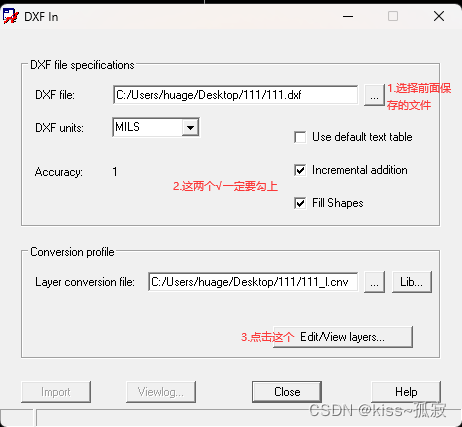

2.选择保存的文件，勾选两项，点击Edit\View，如图10所示；

图10

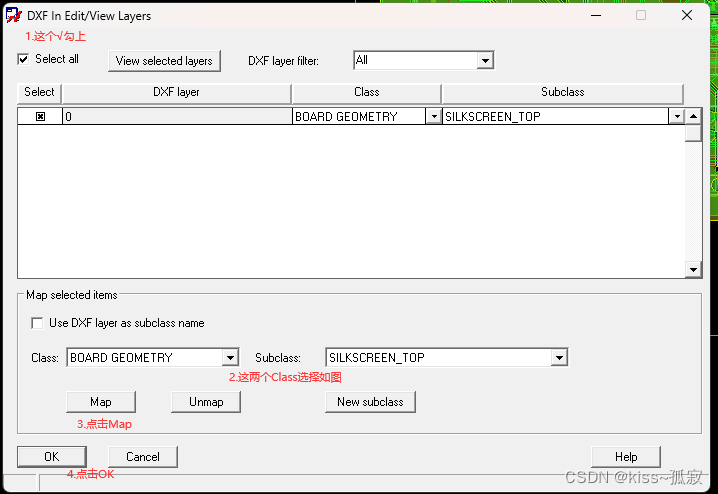

3.左上角勾上，对Class进行选择，最后点击OK，如图11所示；

图11

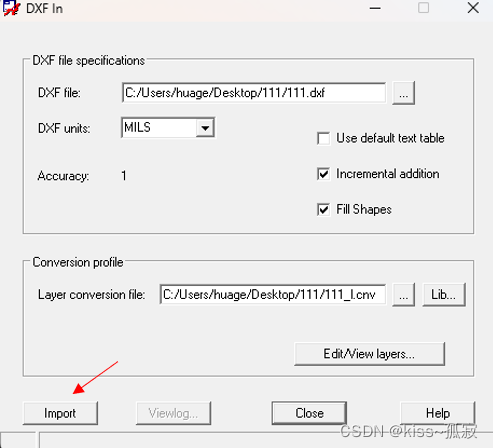

4.点击import，如图12所示；

图12

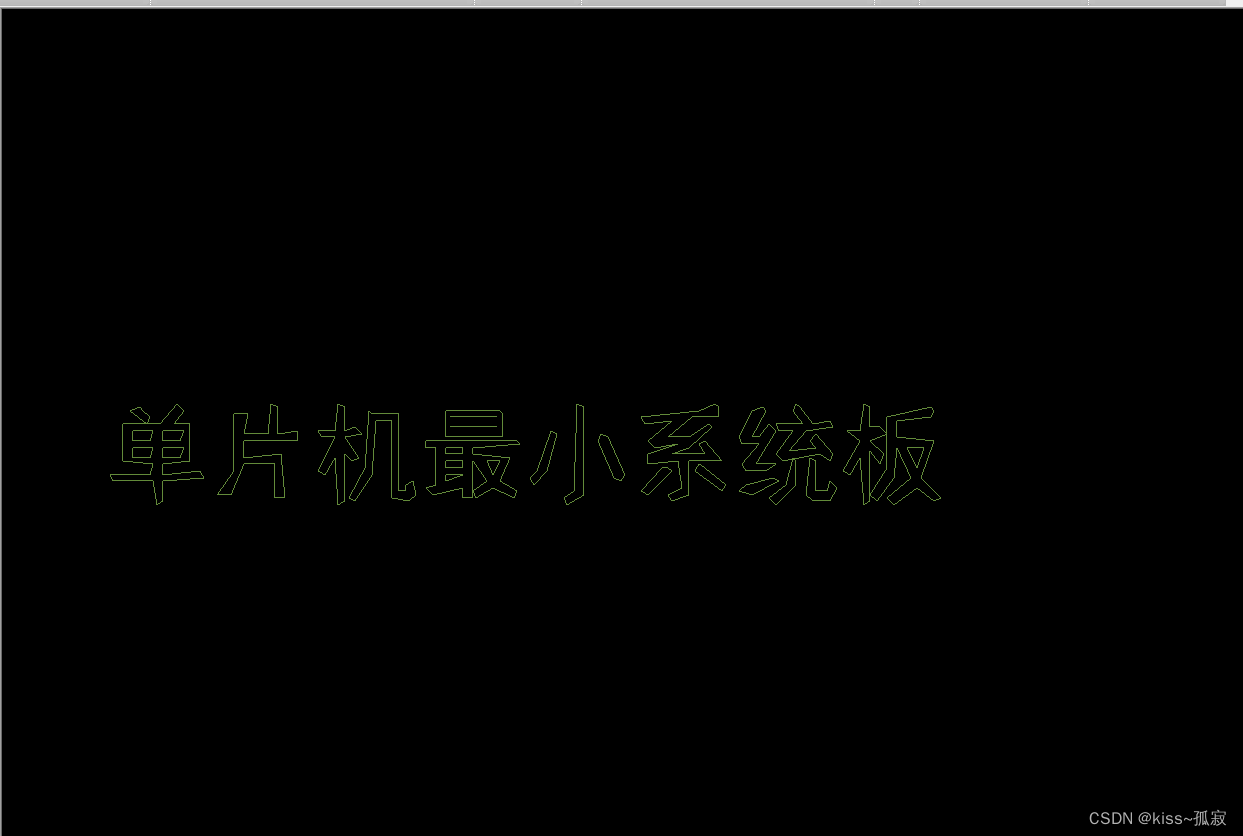

5.去全图找找，应该就能找的到了，如图13所示

图13

三．修改文字大小

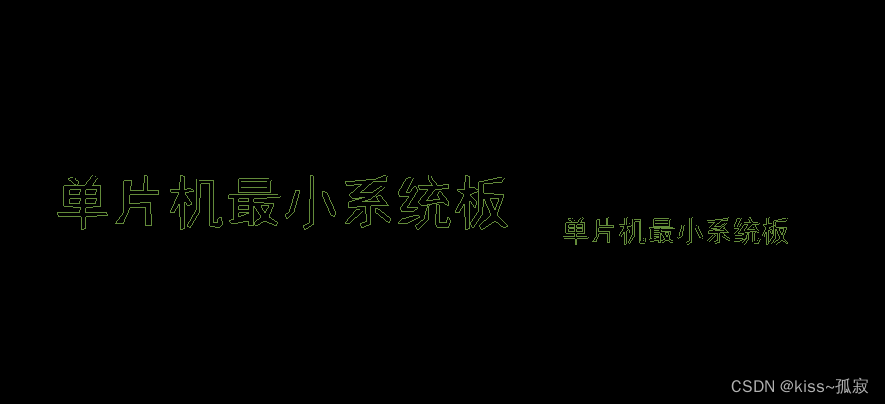

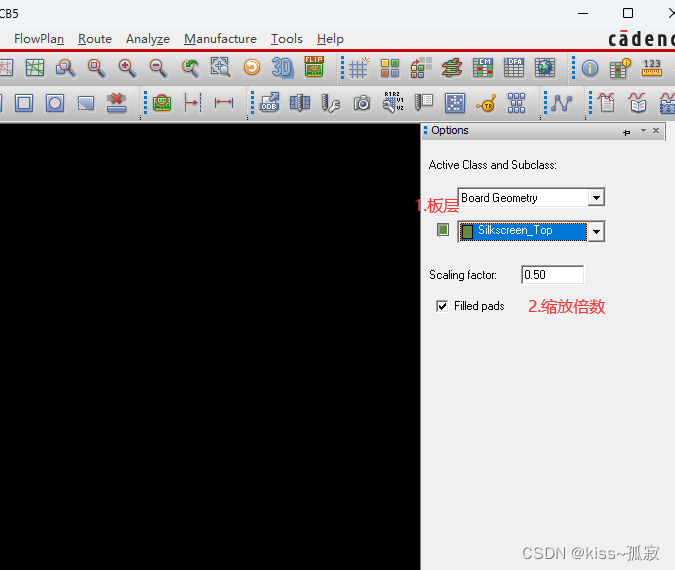

1. 工具栏中选择Manufacture\Drafting\create Detail，然后点击右侧Options，选择正确的板层，选择合适的缩放倍数如图14所示；

图14

2.选择图中的文字，并修改位置，如图15所示；

图15

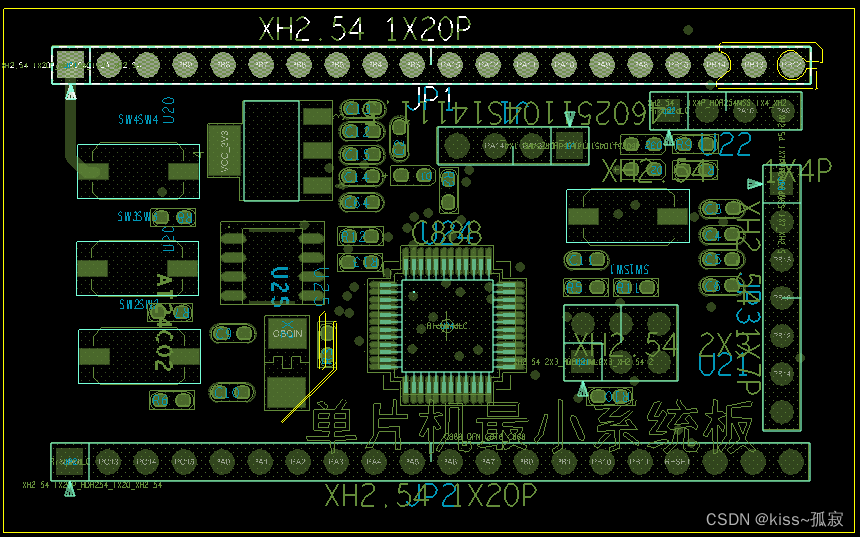

3.放置到合适的位置并在表层进行显示，如图16所示；

 有什么问题请联系我，谢谢！

图16
