1. 简要介绍

  Allegro 是 Cadence 推出的先进 PCB 设计布线工具, Allegro 制作 PCB 时，输入文本只支持英文和数字, 不支持中文, 假如需要添加中文丝印，则比较不方便, 目前只有通过导入图片和导入 DXF 文件方式添加。
  比较而言, 导入 DXF 文件方式效果更好。

2. 依赖软件

• Python
• QCAD
• Cadence Allegro

3. 操作步骤

3.1. QCAD/添加文字

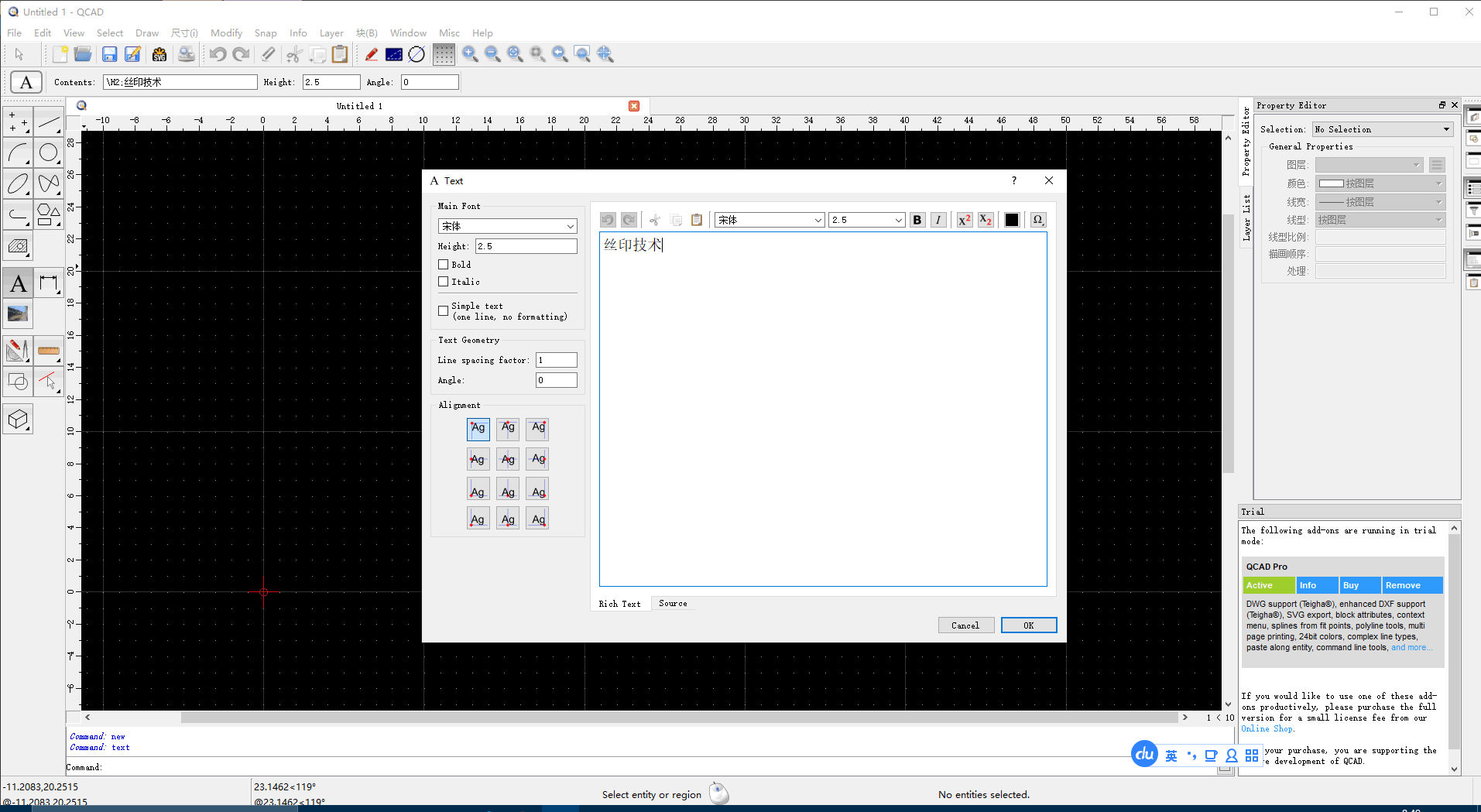

• qcad 添加文字-1

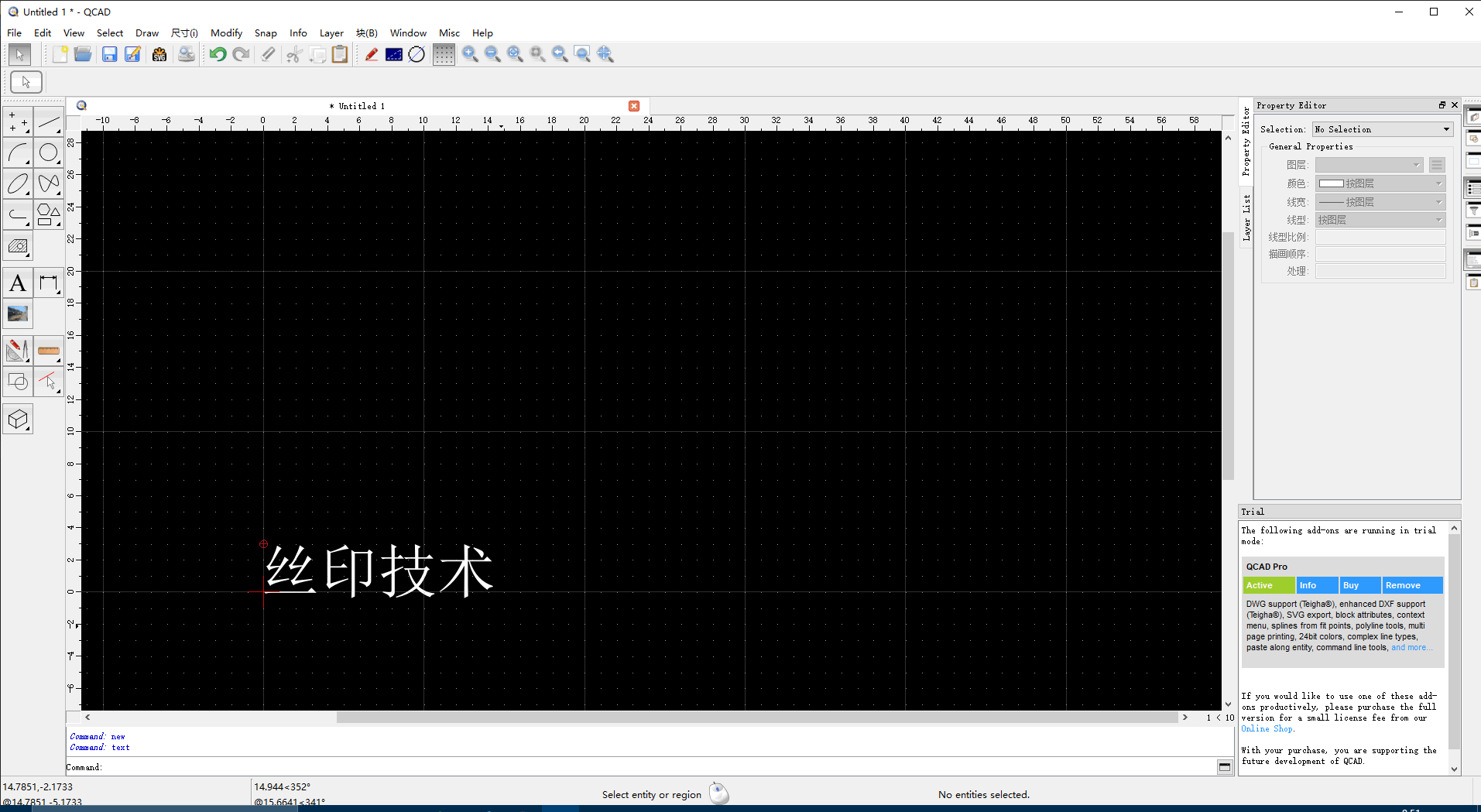

• qcad 添加文字-2

3.2. QCAD/修改配置

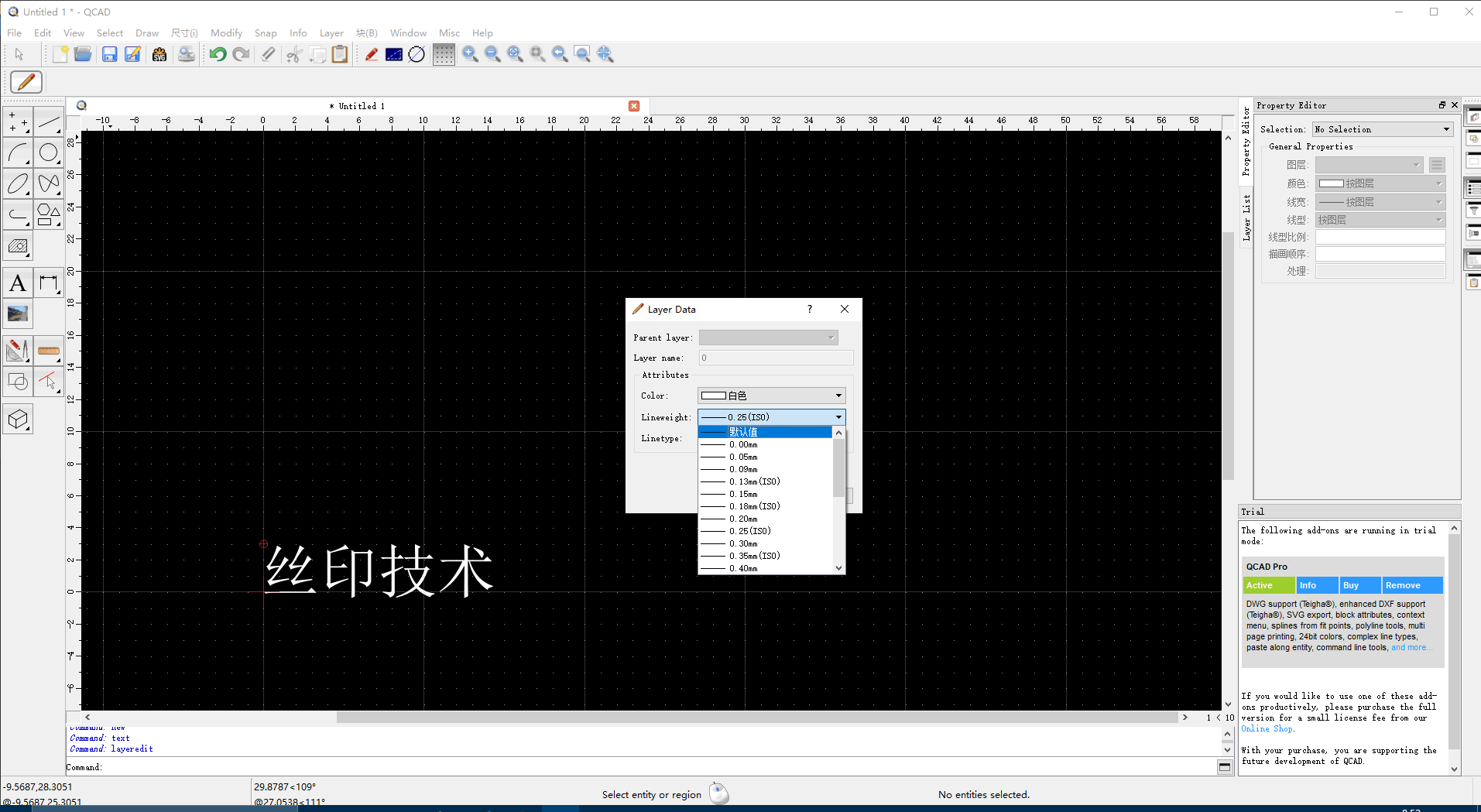

• qcad 修改图层配置

3.3. QCAD/打散炸开

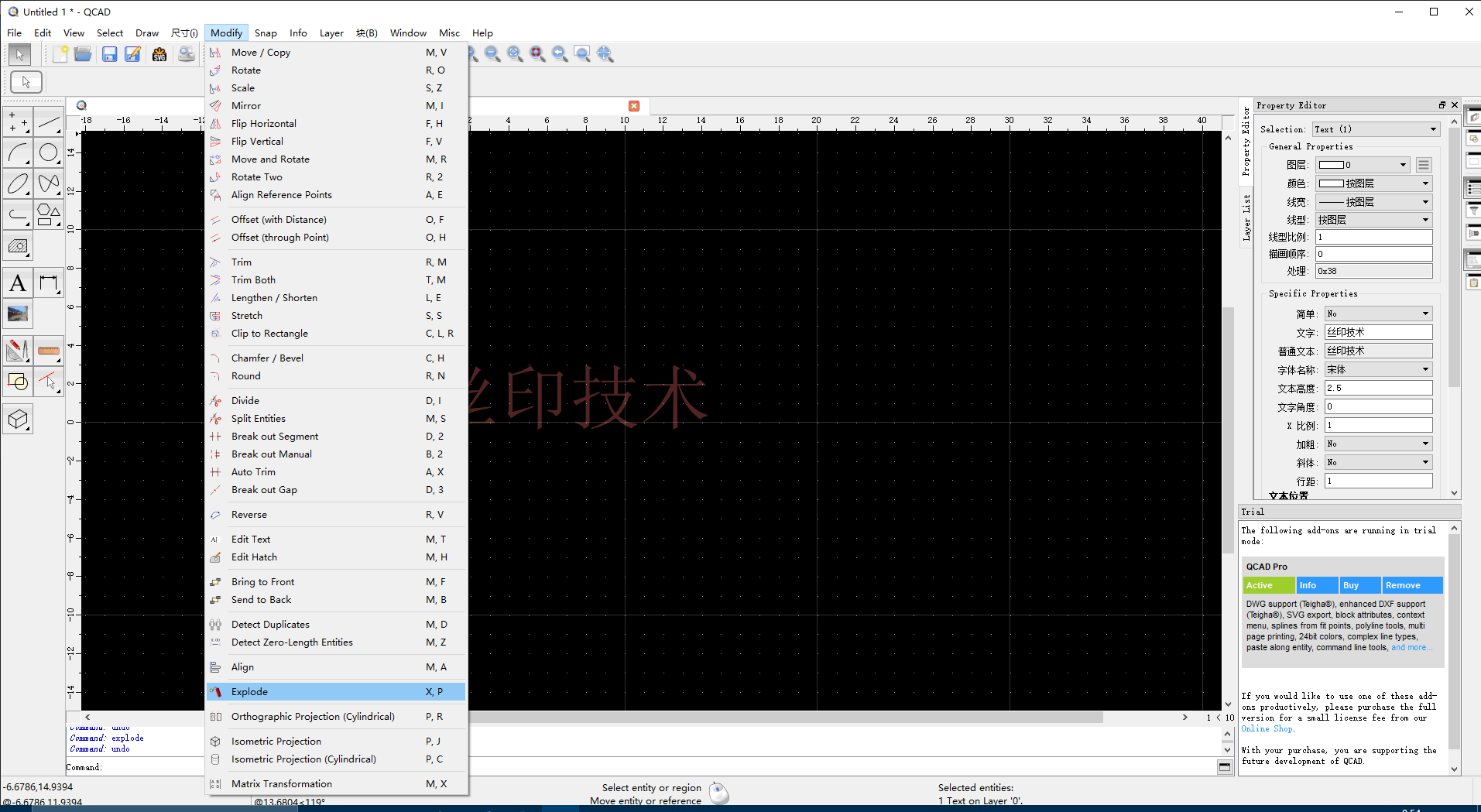

• qcad 炸开命令

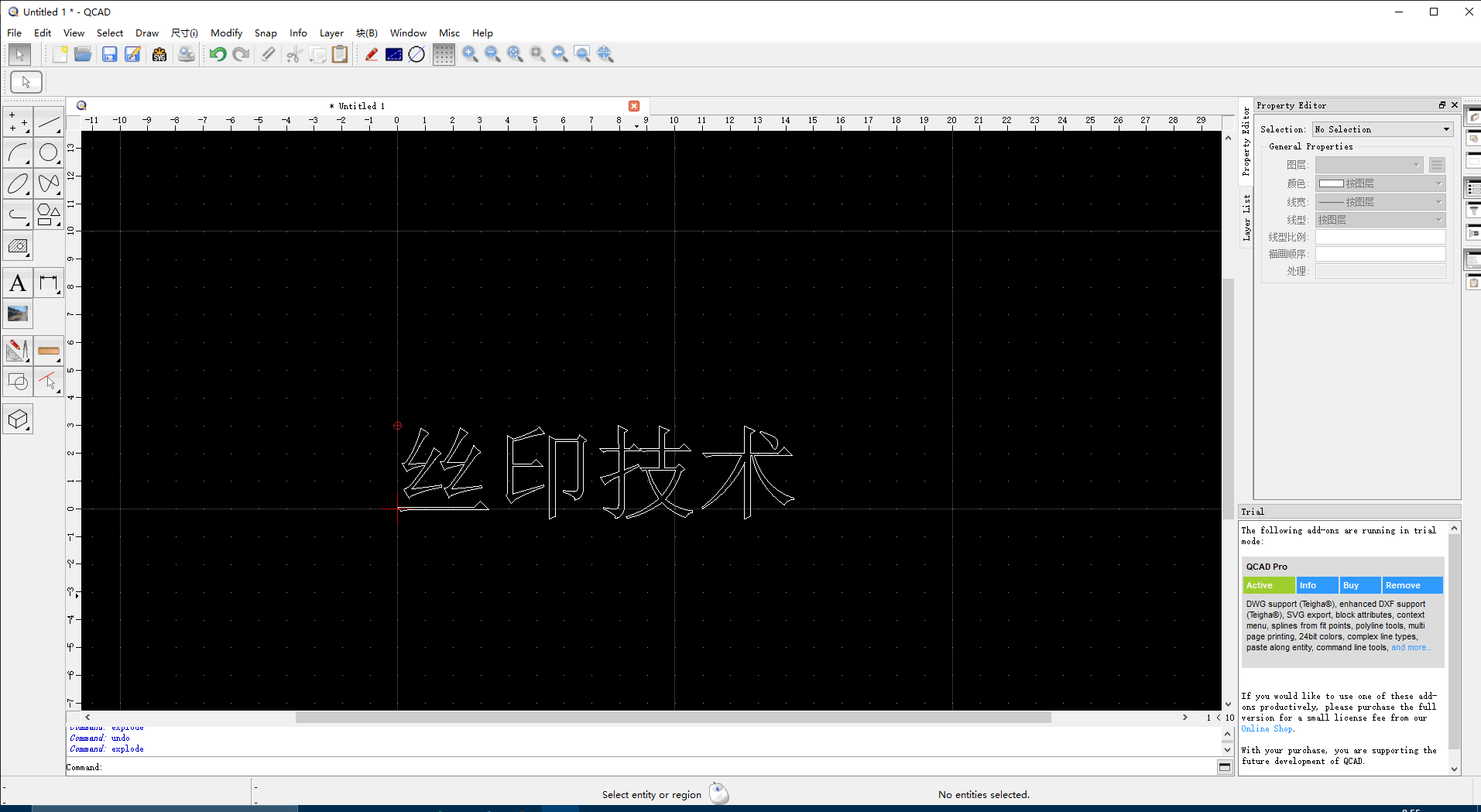

• qcad 打散炸开

3.4. QCAD/保存文件

保存文件为 R21 (2007/LT2007) 格式 DXF

3.5. EDA/导入文件

打开 Allegro，新建 Mechanical symbol

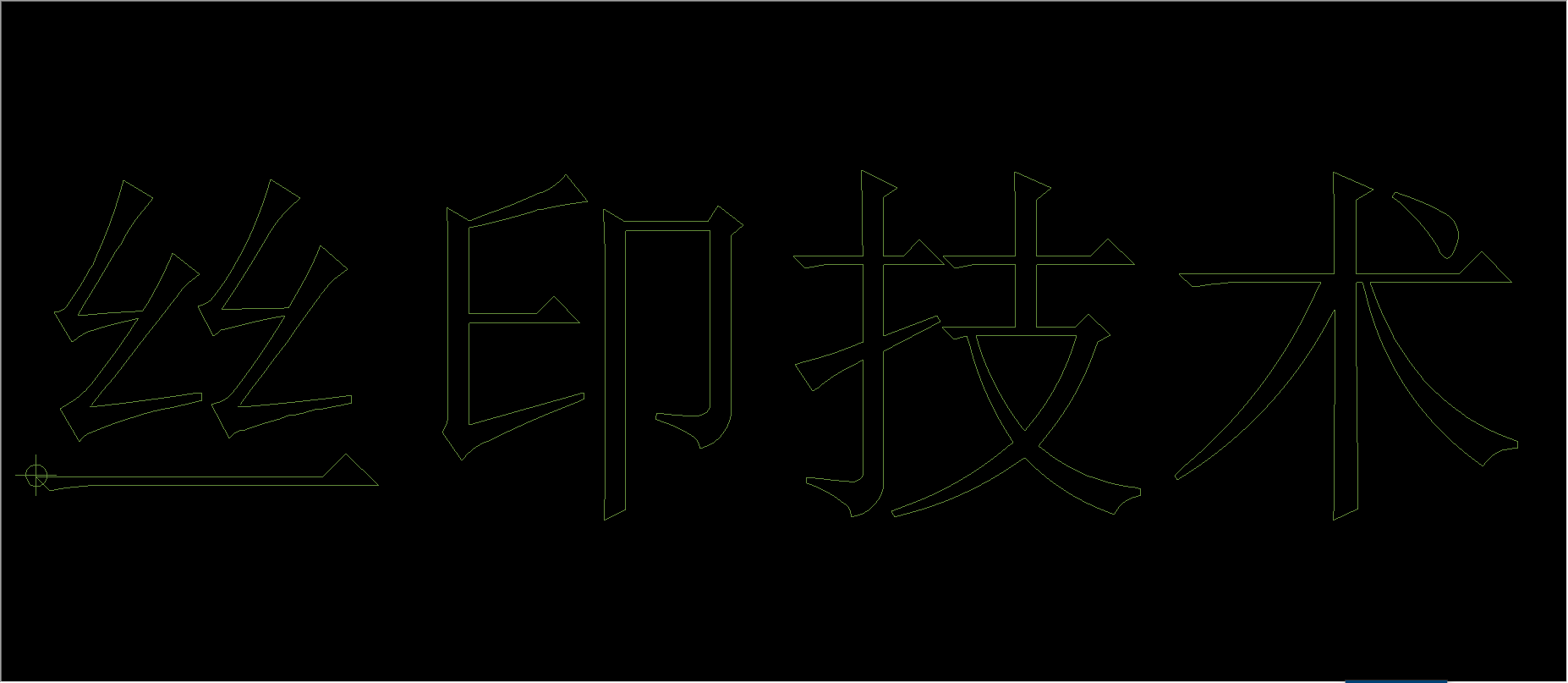

• allegro 导入DXF

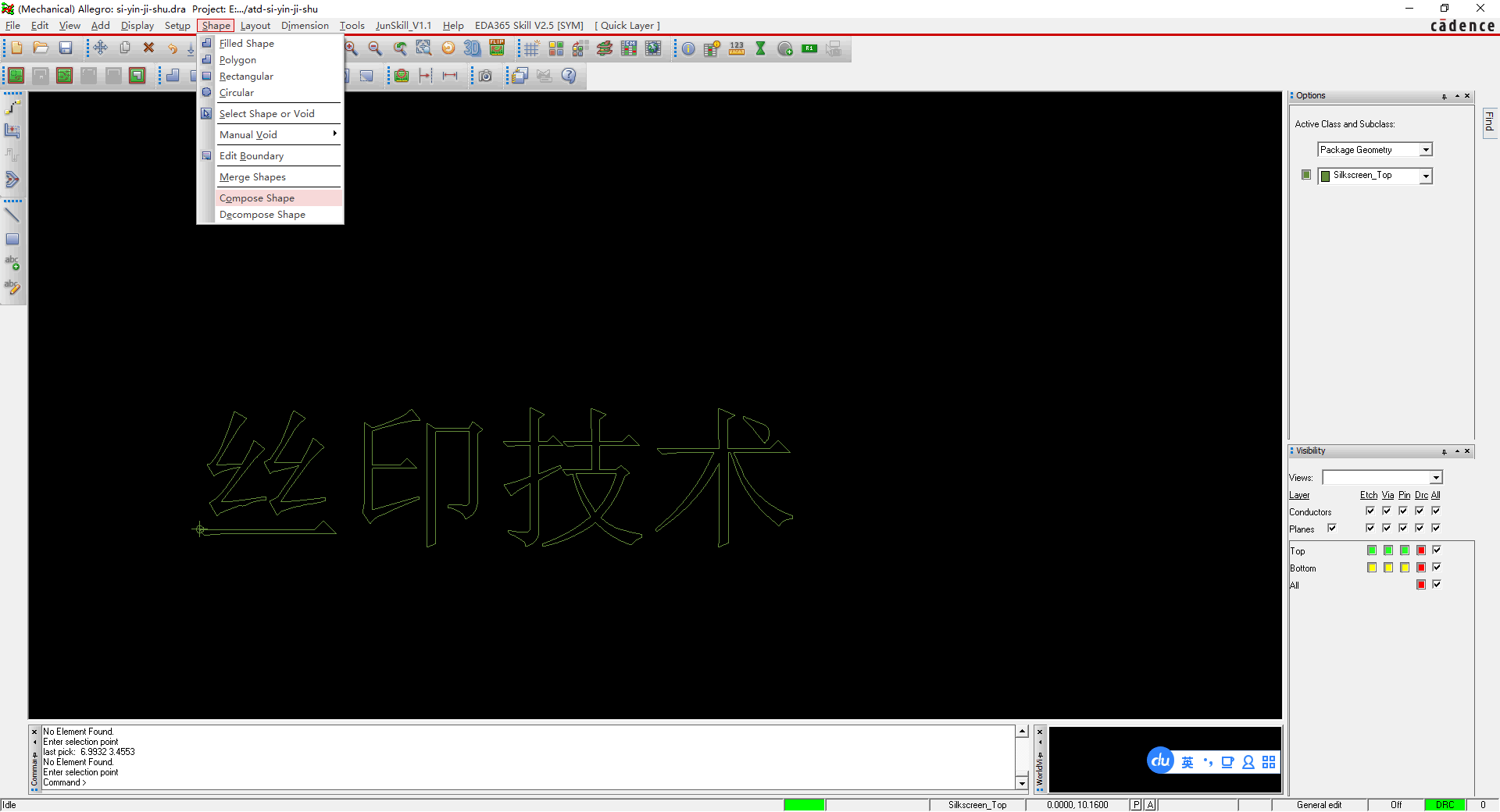

• allegro 构造 shape

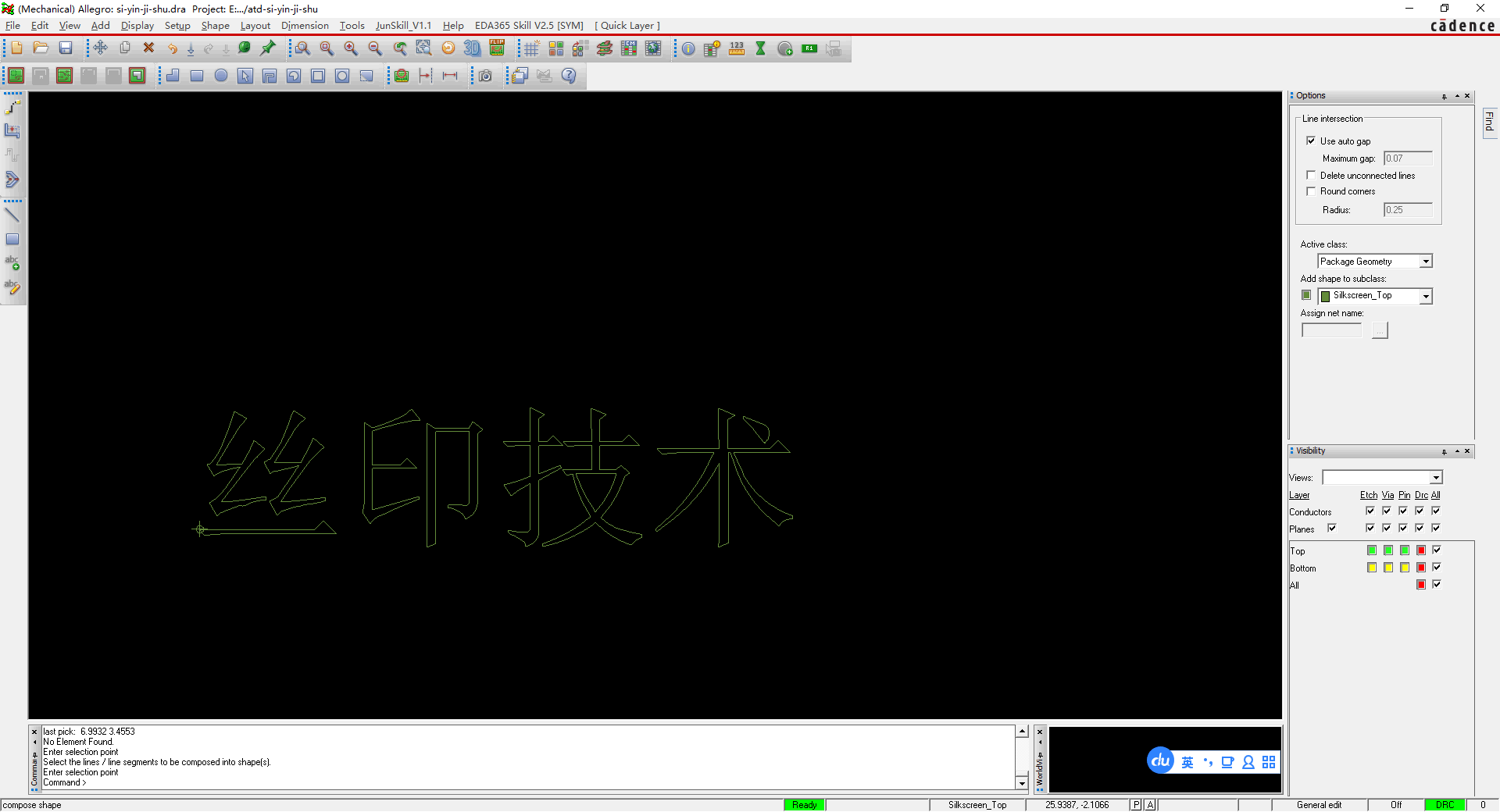

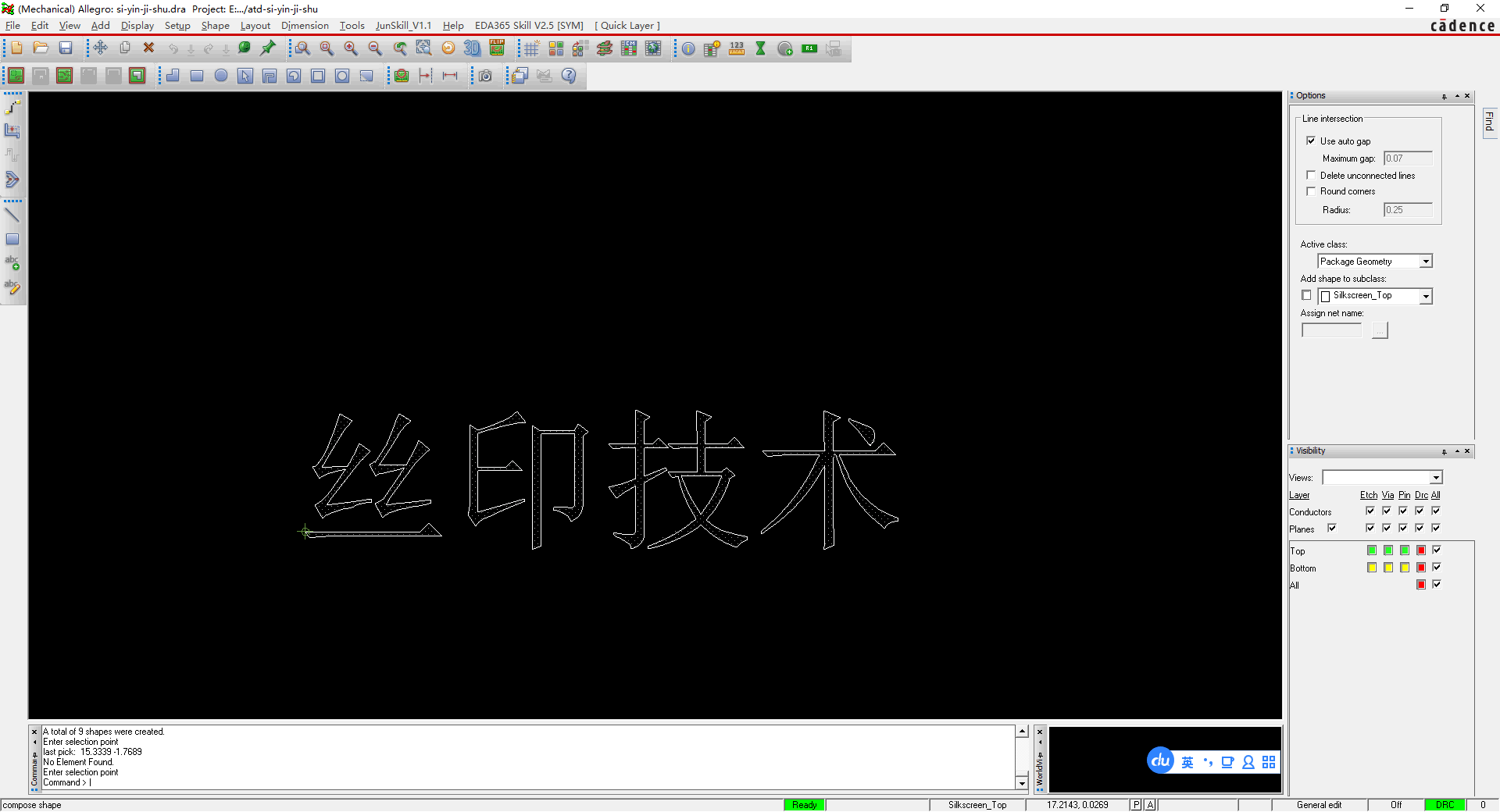

• allegro 配置 shape

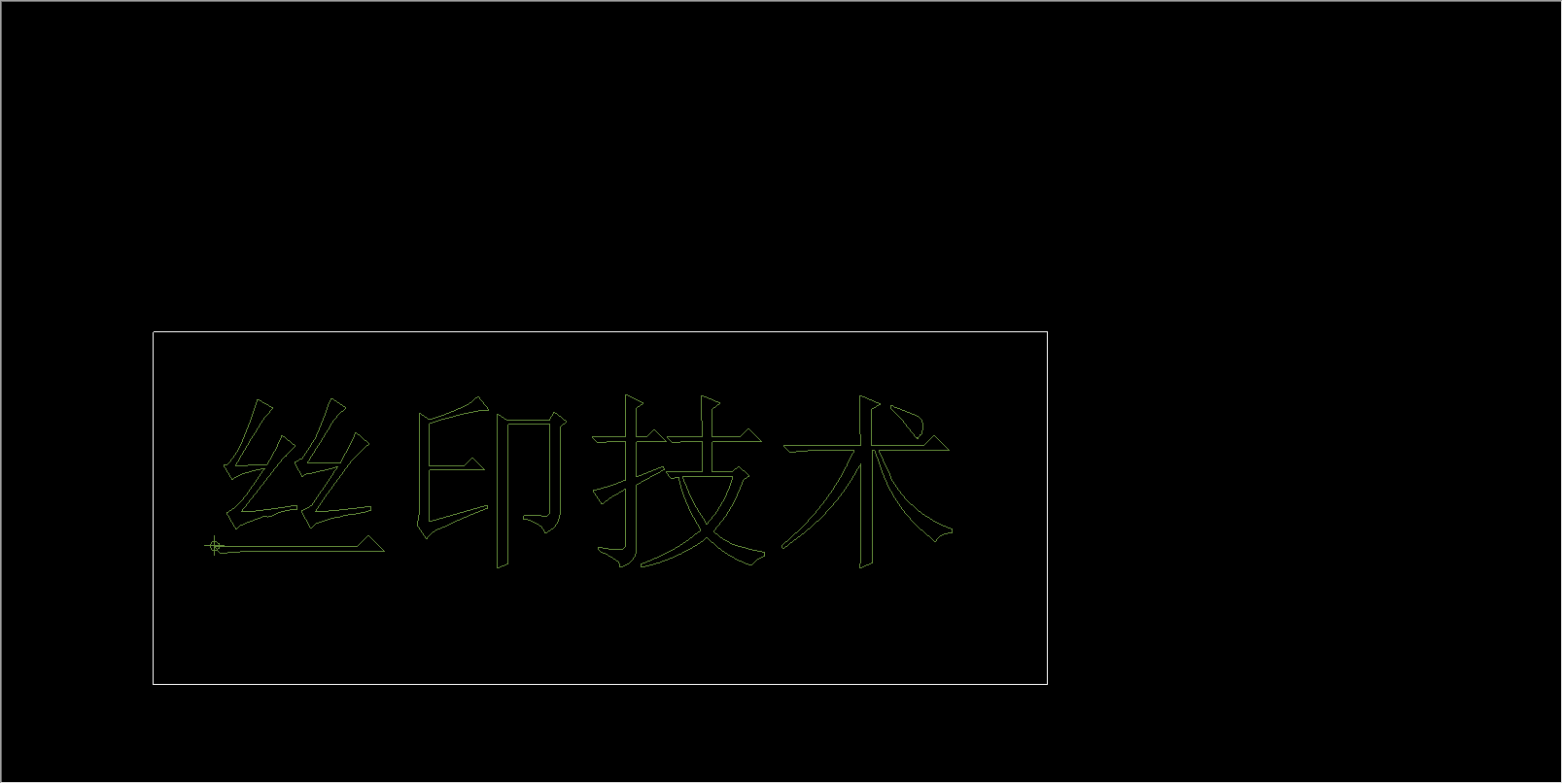

• allegro 框选对象
• allegro 保存文件

保存为 allegro PCB 封装库文件，可以直接在 PCB 里添加该丝印元件。
