OpenCV-Python图像处理：仿射变换

一、概述

图像几何变换又称为图像空间变换，是各种图像处理算法的基础。它是在不改变图像内容的情况下，对图像像素进行空间几何变换的处理方式。它将一幅图像中的坐标位置映射到另一幅图像中的新坐标位置，其实质是改变像素的空间位置，估算新空间位置上的像素值。

图像的几何变换包括透视变换和仿射变换，透视变换又称为投影变换、投射变换、投影映射，透视变换是将图片投影到一个新的视平面，它是二维（x,y）到三维(X,Y,Z)、再到另一个二维(x’,y’)空间的映射。

仿射变换又称为图像仿射映射，可以认为是透视变换的一种特殊情况，是透视变换的子集，仿射变换是从二维空间到自身的映射，是指在几何中，一个向量空间进行一次线性变换并接上一个平移，变换为另一个向量空间，也就是图像仿射变换等于图像线性变换和平移的组合。

仿射变换包括平移（translation）、旋转（rotation）、缩放（scaling）、错切（shear ）四种类型：

平移和旋转两者的组合不改变图像的大小和形状，只有图像的位置(平移变换)和朝向(旋转变换)发生改变，称之为欧式变换（Euclidean transformation）或刚体变换（rigid transformation），刚性变换是最一般的变换
缩放又分为等比例缩放（uniform scaling）和非等比例缩放（non-uniform scaling），如果缩放系数为负数，则会叠加翻转（reflection，又翻译为反射、镜像），因此翻转可以看成是特殊的缩放
欧式变换和等比例缩放保持了图像外观没有变形，因此二者的组合称为相似变换（similarity transformation）
错切是保持图形上各点的某一坐标值不变，而另一坐标值关于该保持不变坐标值进行线性变换。坐标不变的轴称为依赖轴，其余坐标轴称为方向轴。错切分为水平错切和垂直错切。

二、基本仿射变换矩阵

在《https://blog.youkuaiyun.com/LaoYuanPython/article/details/113788380 图像仿射变换原理3：仿射变换类型及变换矩阵详解》中介绍了包括平移（translation）、旋转（rotation）、缩放（scaling）、错切（shear ）四种类型仿射变换的变换矩阵。

平移变换基本仿射变换矩阵
旋转变换基本仿射变换矩阵（θ为顺时针旋转角度）
水平错切基本仿射变换矩阵（α为错切角）
垂直错切基本仿射变换矩阵（β为错切角）
缩放变换基本仿射变换矩阵（kx和ky分布为水平缩放因子和垂直缩放因子）
上面介绍的仿射矩阵实际上并不是标准称呼上的仿射矩阵，而是一种用于两个平面间进行透视变换的3*3单应性矩阵，只是单应矩阵对应仿射变换时，最后一行固定为（0,0,1），而真正的仿射矩阵是2*3的矩阵，比单应性矩阵少一行，OpenCV中warpAffine函数使用的矩阵就是2*3的矩阵。

三、仿射变换相关函数介绍

3.1、warpAffine函数

在OpenCV中，仿射变换可以通过函数warpAffine来支持，当然部分单独的函数也可以进行某个特定的变换，如缩放和旋转就有单独的变换函数。

3.1.1、调用语法

warpAffine(src, M, dsize, dst=None, flags=None, borderMode=None, borderValue=None)

3.1.2、语法说明

src：输入图像矩阵
M：2*3的仿射变换矩阵，可以自己构建，也可以通过getAffineTransform、getRotationMatrix2D等函数获取
dsize：结果图像大小，为宽和高的二元组
dst：输出结果图像，可以省略，结果图像会作为函数处理结果输出
flags：可选参数，插值方法的组合（int 类型），默认值 INTER_LINEAR，具体取值及含义请参考《https://blog.youkuaiyun.com/LaoYuanPython/article/details/111771138 OpenCV-Python图像处理：插值方法及使用resize函数进行图像缩放》的介绍
borderMode：可选参数，边界像素模式（int 类型），默认值 BORDER_CONSTANT，具体取值及含义请参考《https://blog.youkuaiyun.com/LaoYuanPython/article/details/109441709 OpenCV-Python图像处理：腐蚀和膨胀原理及erode、dilate函数介绍》的介绍
borderValue：可选参数，边界填充值，当borderMode为cv2.BORDER_CONSTANT时使用，默认值为None。另外当borderMode取值为cv2.BORDER_TRANSPARENT时，目标图像中与源图像中的离群值相对应的像素不被函数修改(关于离群值老猿暂还未完全弄明白，暂且存疑)
返回值：为仿射变换后的结果图像矩阵，最后的结果矩阵每个像素与原图像像素的对应关系为：

如果flags标记设置了WARP_INVERSE_MAP标记，首先使用invertAffineTransform对变换矩阵进行反转即求其逆矩阵，然后将其放入上面的公式中，而不是将M直接放入。例如如果变换矩阵是顺时针旋转30°，则设置WARP_INVERSE_MAP标记的情况下实际变换效果是逆时针旋转30°。这样做的目的是为了已知目标图像和变换方法的情况下，可以求出原图像。所以这个标记很重要
返回值：仿射变换后的结果图像

3.2、getRotationMatrix2D

getRotationMatrix2D用于获取一个旋转二维图像的仿射变换矩阵。

3.2.1、调用语法

getRotationMatrix2D(center, angle, scale)

3.2.2、参数语法说明

center：图像旋转的旋转参考中心点坐标二元组
angle：旋转角度，坐标原点为左上角情况下正值表示逆时针旋转
scale：等比例缩放因子

3.2.3、返回值

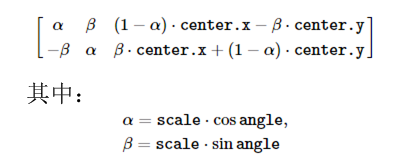

getRotationMatrix2D返回值为一2*3复合旋转变换仿射矩阵。按照OpenCV官方介绍，getRotationMatrix2D得到的矩阵为：
在这里插入图片描述

在《https://blog.youkuaiyun.com/LaoYuanPython/article/details/113841635 图像仿射变换原理4：组合变换及对应变换矩阵》中介绍：
绕指定点旋转进行组合变换时，参考点p（m，n）顺时针旋转θ的组合变换的齐次坐标表示公式为：
在这里插入图片描述
上述公式中θ为正表示是顺时针旋转，与getRotationMatrix2D中的angle参数取值方式相反，由于cos（-θ）=cosθ，sin（-θ）=-sinθ，因此实际上getRotationMatrix2D中旋转正值的角度时对应的上述矩阵计算公式中sin函数前面的符号需要取反（正号变副号、副号变正号）。

而缩放的齐次坐标表示公式为：
在这里插入图片描述
用缩放矩阵左乘平移矩阵则可以得到顺时针旋转同时进行缩放的齐次坐标表示公式：

当等比例缩放且缩放因子等于s时，上述公式中的kx、ky使用s替换。则最后的组合变换矩阵为：

可以看到，将getRotationMatrix2D的参数angle（逆时针旋转为正）的角度变为上述组合矩阵变换公式中的-θ（顺时针旋转为正）、getRotationMatrix2D中的center.x、center.y分别使用m、n替换，取组合变换矩阵的前2行，则二者结果等价。因此getRotationMatrix2D函数获得的变换矩阵和上述组合变换矩阵连乘的结果相同。

3.3、getAffineTransform函数

getAffineTransform通过确认源图像中不在同一直线的三个点对应的目标图像的位置，来获取对应仿射变换矩阵，从而用该仿射变换矩阵对图像进行统一的仿射变换。

3.3.1、调用语法

retval = cv.getAffineTransform(src, dst)

3.3.1、语法说明

src：源图像中三角形顶点的坐标，也就是在源图像中任找不在同一直线上的三个点，将三个点的坐标作为三个元素放到src对应列表中
dst：目标图像中相应三角形顶点的坐标，也就是三个点在变换后图像中的坐标列表，要求与源图像三个点一一对应
返回值：从三对对应的点计算出来的仿射变换矩阵

四、案例：图像旋转

4.1、输入图像

图像文件名：f:\pic\dogAndCat.JPG，本图像比较大，所以装入后长和宽等比例缩小50%。
在这里插入图片描述

4.2、部分自定义函数说明

在使用自定义函数构造变换矩阵时，使用了在付费专栏文章《https://blog.youkuaiyun.com/LaoYuanPython/article/details/113879385 图像仿射变换原理5：组合变换矩阵的OpenCV-Python实现》介绍的如下自定义函数：

constructAffineMatrix(rotationAngle=0,xShearAngle=0,yShearAngle=0,translationX=0,translationY=0,scaleX=1,scaleY=1)
    """
    :param rotationAngle: 旋转角度，图像旋转时使用，逆时钟为正、顺时针为负，如顺时针旋转30°，则值为-30
    :param xShearAngle: 水平错切角，水平错切时使用
    :param yShearAngle: 垂直错切角，垂直错切时使用
    :param translationX: x轴平移距离
    :param translationY: y轴平移距离
    :param scaleX: 水平方向缩放因子
    :param scaleY: 竖直方向缩放因子
    :param bTMT: 是否返回3*3矩阵，为False返回2*3矩阵，为True返回3*3矩阵，默认值为False
    :return: 构建的3*3矩阵
    补充说明：
    本函数只能构建旋转、错切、平移、缩放四种情况的一种矩阵，参数只取一种情况进行矩阵构造，
    取的情况按照旋转、错切、平移、缩放从高到低的优先级排列，高优先级的值非0则低优先级的值忽略。
    如果返回的矩阵为3*3矩阵，如果该矩阵立即调用warpAffine进行仿射变换，需要通过切片方式取前2行传入warpAffine，如果需要与其他仿射矩阵相乘，则必须保持3*3矩阵，相乘的结果再进行切片处理，因为两个2*3的矩阵之间没法相乘（矩阵乘法要求第一个矩阵的列数等于第二个矩阵的行数）
    """

matrixMultiply(*mList)#矩阵连乘函数，将输入的n个矩阵按从左到右方式相乘，返回结果矩阵

了解相关知识根据函数的说明自己实现以上函数并不难，且该部分仅在自定义实现仿射矩阵时需要，对仿射矩阵原理不感兴趣的可以忽略。

4.3、图像旋转案例

下面代码将图像读入后每按键一次在当前位置再逆时针旋转5°。使用两种方式实现，一种是直接使用OpenCV函数getRotationMatrix2D构建仿射矩阵，示例代码为函数rotationByOpenCVMat，一种是使用自定义函数构建仿射矩阵，示例代码为函数myrotation。

4.3.1 示例代码

def myrotation(imgfile):
    img = cv2.imread(imgfile)

    img = cv2.resize(img, None,fx=0.5, fy=0.5)
    cv2.putText(img, 'https://blog.youkuaiyun.com/LaoYuanPython', (100, 158), fontFace=cv2.FONT_HERSHEY_SIMPLEX,fontScale=0.5, color=(255, 0, 0))
    cv2.imshow('srcimg', img)
    rows,cols,c = img.shape
    #求原图像中心点
    centerX = int(cols/2)
    centerY = int(rows/2)

    angle = 0 #初始角度
    incAngle = 5 #每次增加角度
    factor = 1  # 目标图像缩放因子，为了应对可能变换后图像范围扩大的情况如放到图像,为1表示不扩大
    edge = int(sqrt(cols*cols+rows*rows)*factor) #目标图像边长设置为矩形的对角线长度，为了应对矩形绕中心旋转变换后图像范围扩大的情况


    destCenter = int(edge / 2) #获取目标图像中心点
    M1 = constructAffineMatrix(translationX=-1*centerX, translationY=-1 * centerY) #构建参考点（图像中心）平移到原点的平移矩阵
    M3 = constructAffineMatrix(translationX=destCenter, translationY=destCenter) #构建参考点移动到目标图像中心位置的反向平移矩阵

    flag = cv2.INTER_LINEAR #| cv2.WARP_INVERSE_MAP# | cv2.WARP_FILL_OUTLIERS

    while True:
        #复合变换矩阵 = 反向平移矩阵M3*旋转矩阵M2*平移矩阵M1
        M2 = constructAffineMatrix(rotationAngle=angle)  #构建基础旋转矩阵
        M4 = np.matmul(M2,M1) #平移矩阵乘旋转矩阵
        M = np.matmul(M3, M4) #再乘反向平移矩阵
        M = matrixMultiply(M3,M2,M1) #构建复合旋转矩阵
        dst1 = cv2.warpAffine(img, M[0:2], (edge,edge), flags=flag) #复合旋转变换
        dst2= cv2.warpAffine(img, M2[0:2], (edge, edge), flags=flag) #基本旋转变换

        cv2.imshow('rotationAndTranslation', dst1)
        cv2.imshow('rotationOnly', dst2)
        ch = cv2.waitKey(0)
        if ch == 27:break
        angle = (angle + incAngle) % 360  # 图像角度每次增加incAngle
    cv2.destroyAllWindows()

def rotationByOpenCVMat(imgfile):
    img = cv2.imread(imgfile)
    img = cv2.resize(img,None,fx=0.5,fy=0.5)
    cv2.putText(img, 'https://blog.youkuaiyun.com/LaoYuanPython', (100, 158), fontFace=cv2.FONT_HERSHEY_SIMPLEX,fontScale=0.5, color=(255, 0, 0))

    rows, cols, c = img.shape
    # 求原图像中心点
    centerX = int(cols / 2)
    centerY = int(rows / 2)
    factor = 1  # 目标图像缩放因子，为了应对可能变换后图像范围扩大的情况如放到图像
    edge = int(sqrt(cols * cols + rows * rows) * factor)  # 目标图像边长设置为矩形的对角线长度，为了应对矩形绕中心旋转变换后图像范围扩大的情况,为1表示不扩大
    destCenter = int(edge/2)
    angle = 0  # 初始角度
    incAngle = 5  # 每次增加角度

    flag = cv2.INTER_LINEAR

    while True:
        M = cv2.getRotationMatrix2D((centerX,centerY),angle,1)  # 构建复合旋转矩阵
        dst = cv2.warpAffine(img, M, (edge,edge), flags=flag)  # 复合旋转变换

        cv2.imshow('rotationUsinggetRotationMatrix2D', dst)
        ch = cv2.waitKey(0)
        if ch == 27: break
        angle = (angle + incAngle) % 360  # 图像角度每次增加incAngle
    cv2.destroyAllWindows()



rotationByOpenCVMat(r'f:\pic\dogAndCat.JPG')
myrotation(r'f:\pic\dogAndCat.JPG')

由于图像是长方形的，以图像为中心的旋转过程会导致图像内容超出图像大小，因此在上述代码中将目标图像设置为了正方形，边长为原图像的对角线长度。

4.3.2、执行效果

使用rotationByOpenCVMat执行后效果
按键触发图像旋转，如下动图所示：

在这里插入图片描述

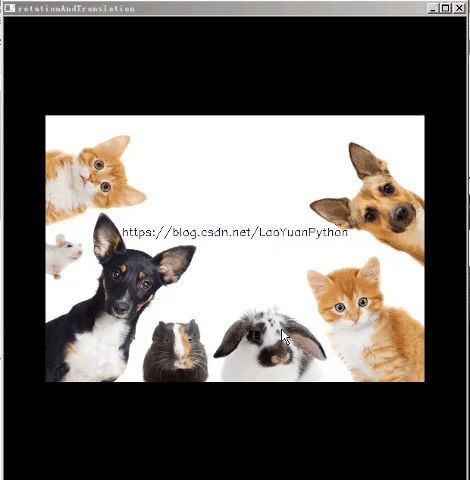

使用myrotation执行后绕目标图像中心旋转效果

在这里插入图片描述

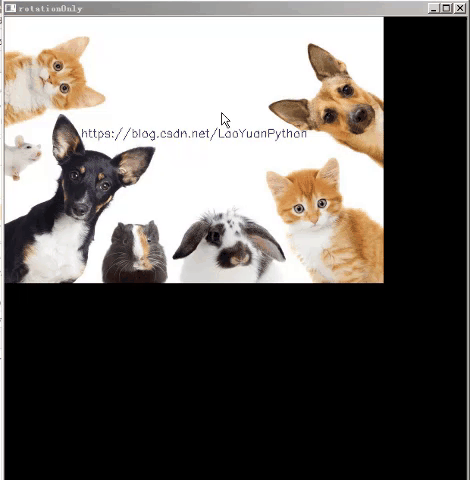

使用myrotation执行后绕坐标原点旋转效果

从上述三张动图对比可以看出：

rotationByOpenCVMat虽然放大了目标图像，但图像的内容并没有移动到目标图像的中间，导致放大后旋转还是有图像丢失，而使用myrotation执行后通过控制结果图像平移到目标图像中心，可以达到绕目标图像中心旋转且旋转过程中不丢失图像内容
使用myrotation执行后绕坐标原点旋转时，图像在旋转时可能完全超出目标图像范围导致不可见
myrotation是顺时针旋转，rotationByOpenCVMat是逆时针旋转
