ANSYS fluent模拟飞行器受力情况（三维模拟）

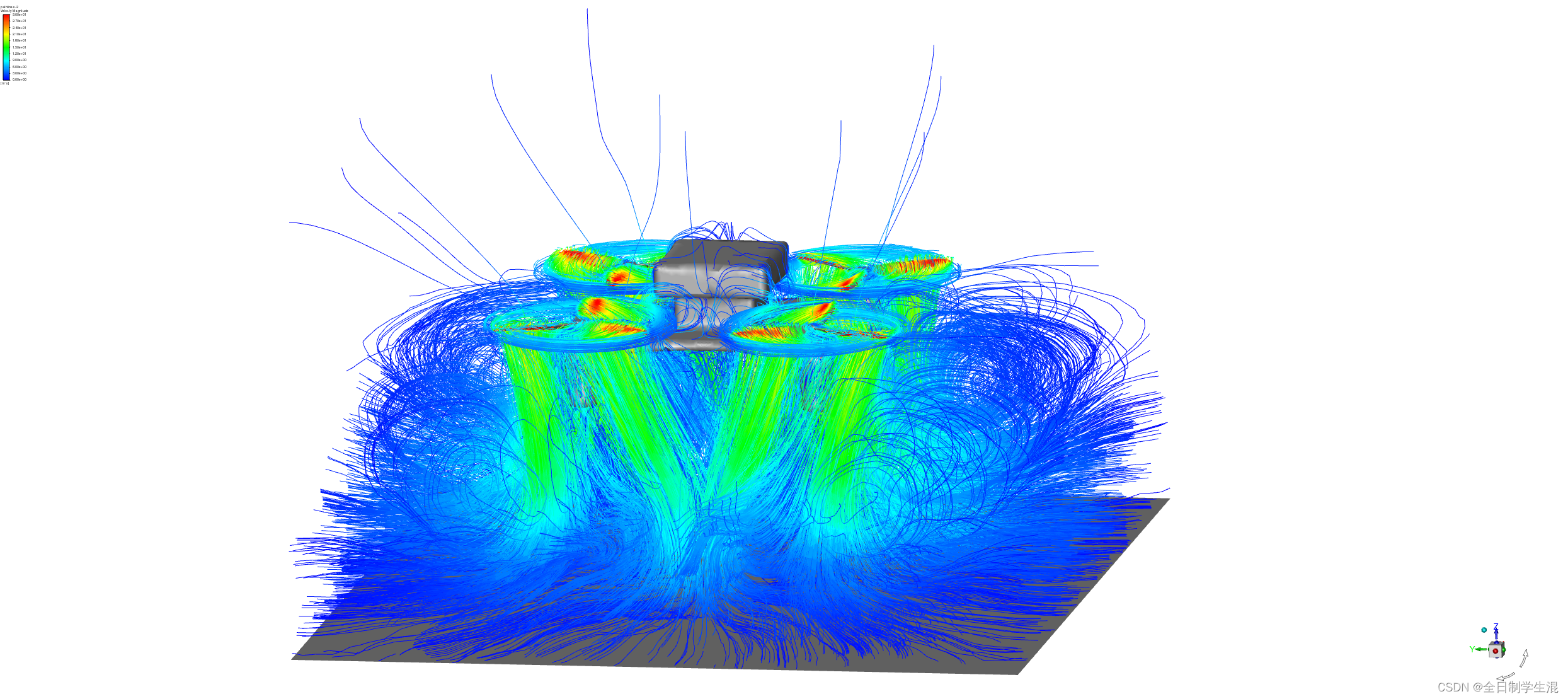

一图胜千言，直接放效果





大致步骤

1、在workbench中建立一个Fluent分析流程

2、在SpaceClaim中做一下几件事情

        1）导入飞行器几何模型（也可以自己在SpaceClaim中现画）；

        2）设置流域（多层流域的话要嵌套）（边界层属于mesh不用在流域上做文章）；

        3）通过布尔运算挖空流域（把飞行器丢弃，因为研究的是流体，而非飞行器本身）；

3、在mesh中做一下几件事情

        1）对模型中的面、体进行命名。命名技巧如下：

                1>面：wall、symmetry、inlet、outlet、interface_1&2(匹配)；

              &
