ANSYS Fluent——几何模型创建

1、启动ANSYS Workbench 2022 R1软件，定位到组件系统/几何结构，拖拽到右边空白处创建几何原理图，并双击打开SpaceClaim几何建模界面。

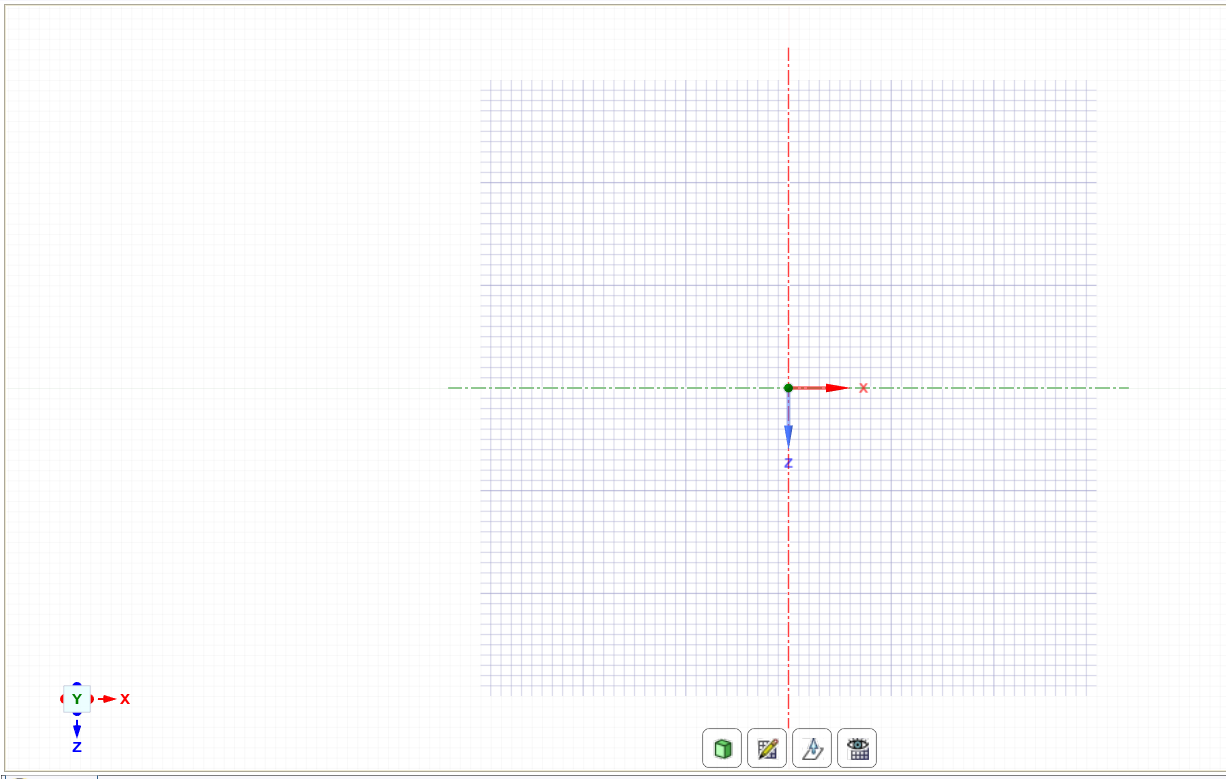

 2、点击左下角的Y轴，选择XZ平面。

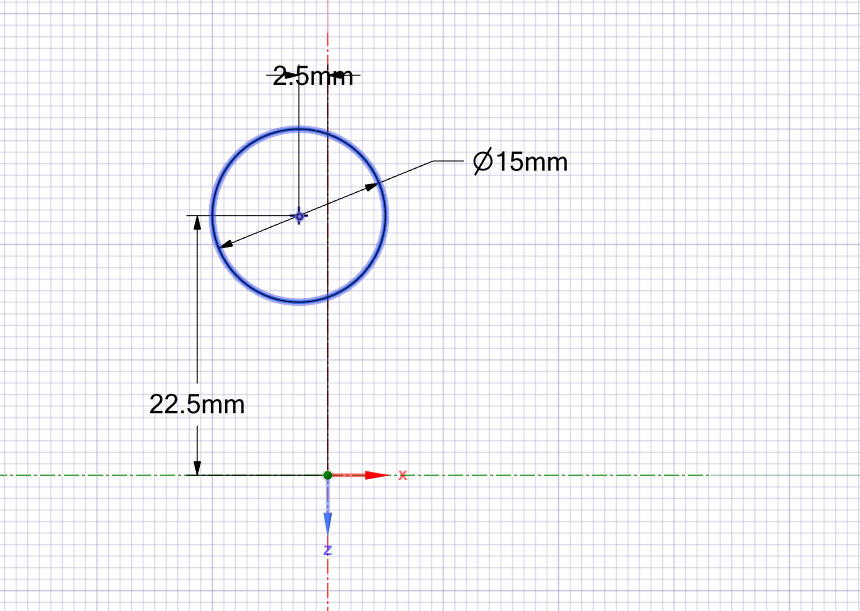

 3、画圆。先随便画一个圆，然后通过标注尺寸定位和定形圆，（SpaceClaim支持尺寸驱动草图）直径15mm，圆心距离Z轴2.5mm，距离X轴22.5mm。

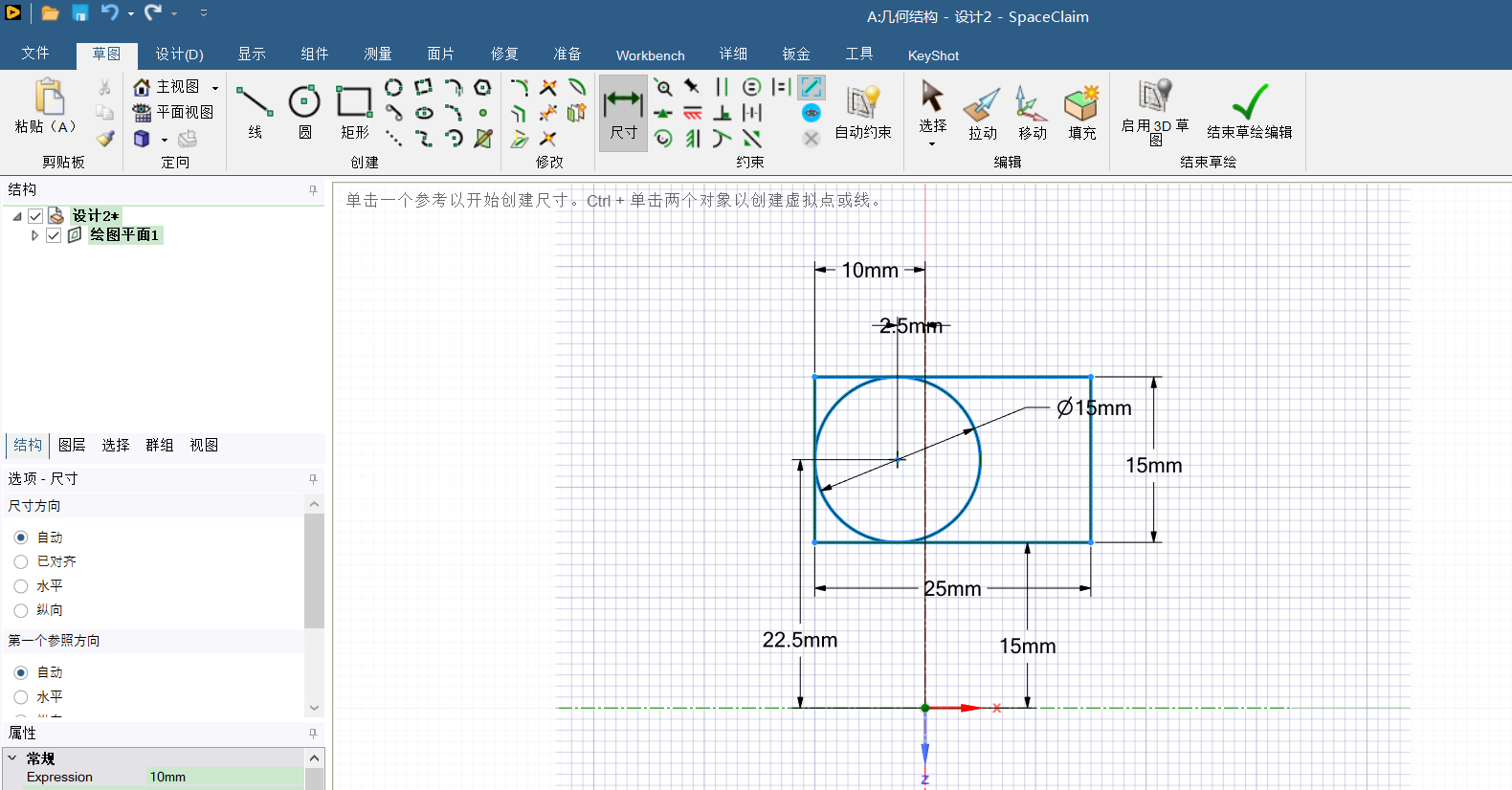

4、画矩形。长25mm，宽15mm，左边距离Z轴10mm，下边距离X轴15mm。

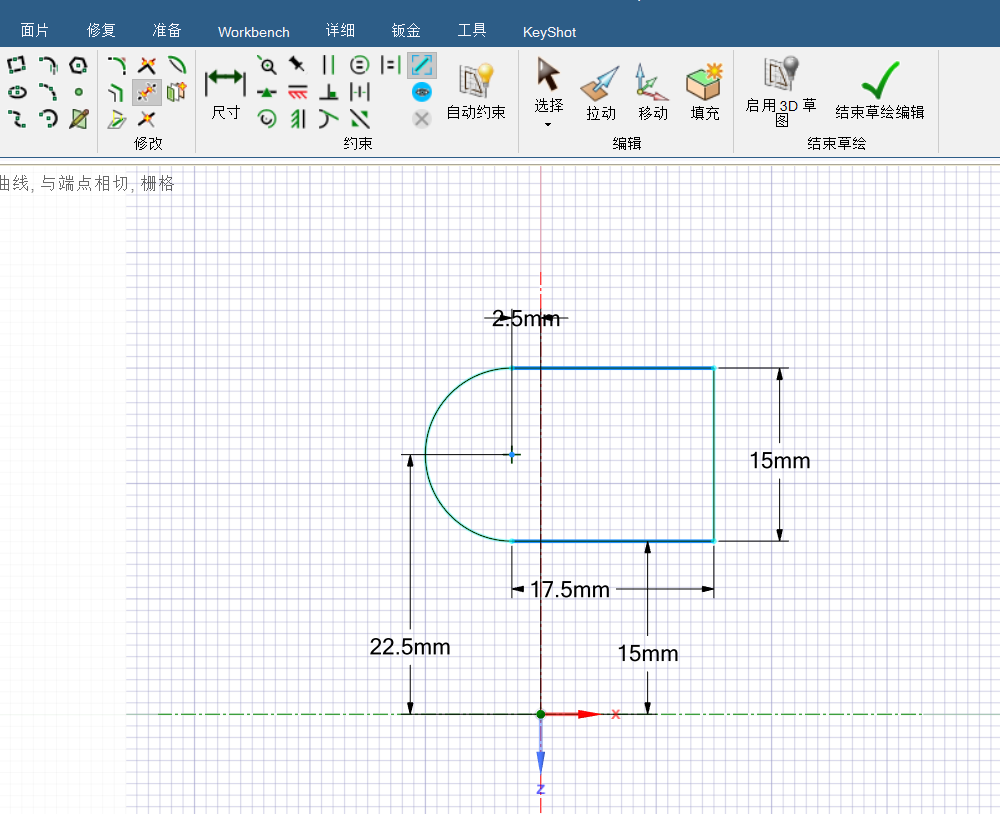

5、修建草图，选择修改选项卡的裁剪命令。

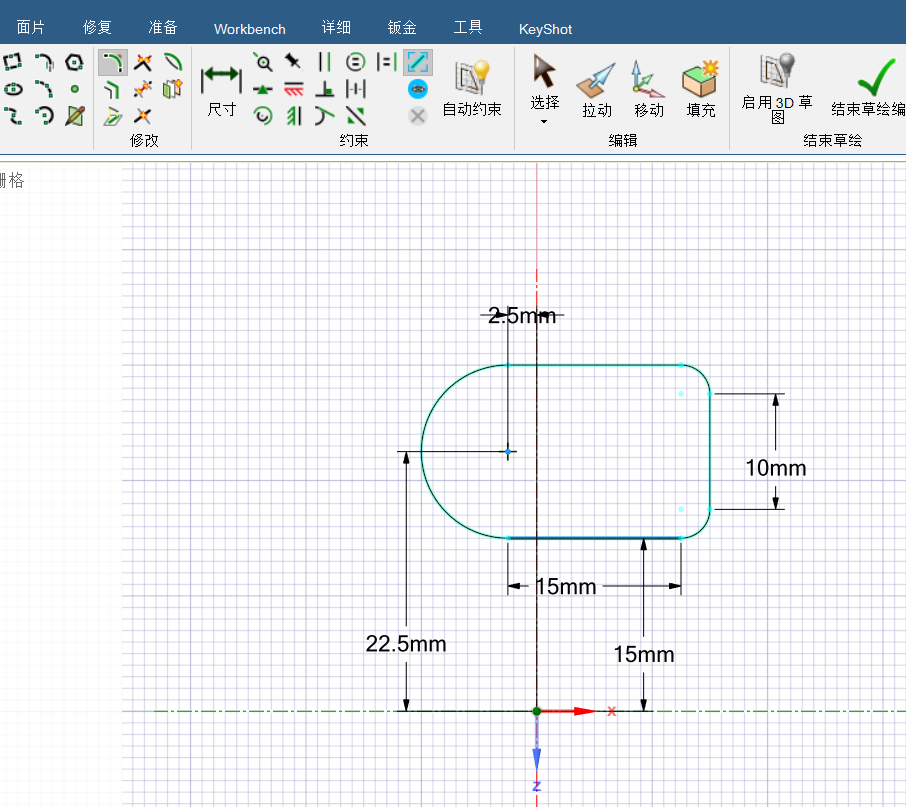

6、绘制圆角2.5mm，选择修改选项卡的圆角命令。

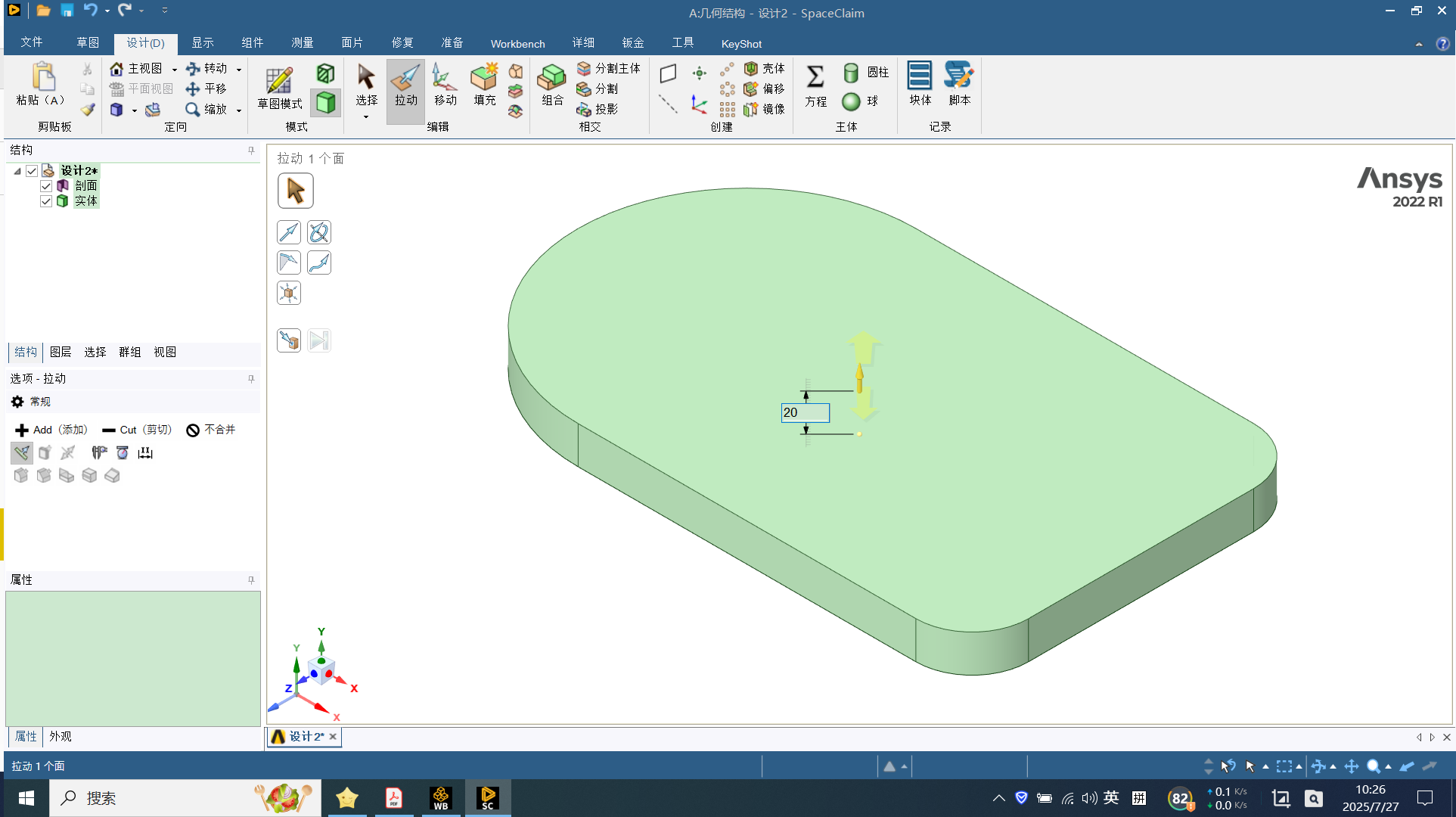

 7、点击结束绘制草图，按住ctrl+0等轴测，选择拉动，按住鼠标左键拉动并输入尺寸20mm。

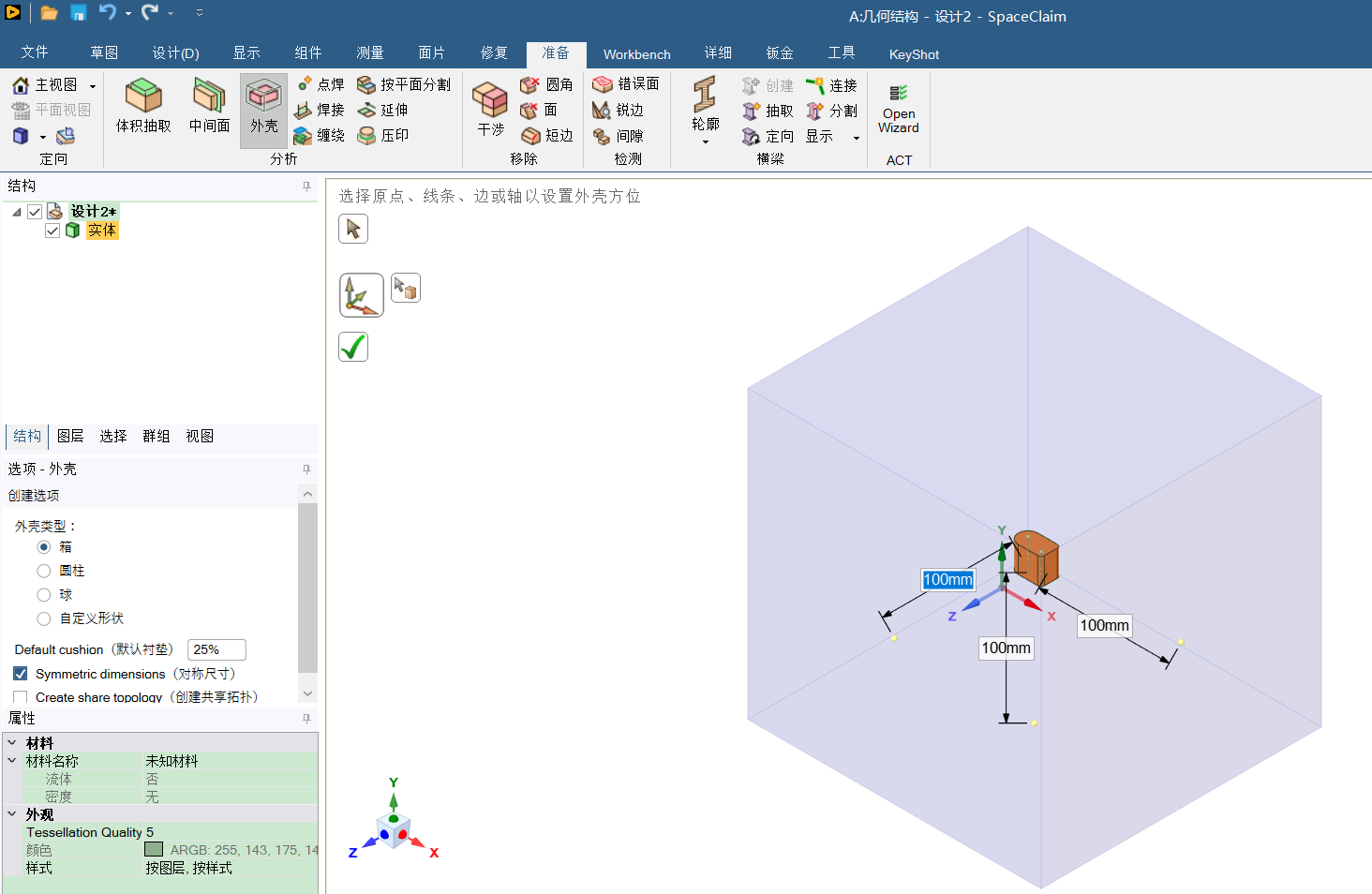

8、绘制外壳，外流场区域，定位到准备/外壳，外壳类型选择箱，点击实体，输入三个方向的包络尺寸均为100mm。

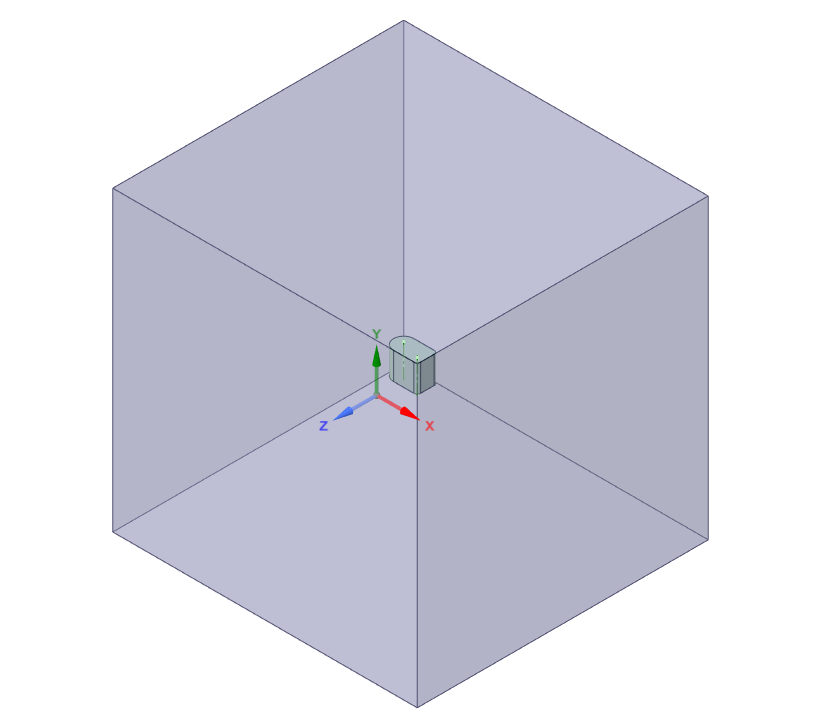

9、点击√号，最后生成的模型如下：
