⛄一、SIMPLE算法压力与速度耦合的二维仿真

1 SIMPLE算法概述
SIMPLE(Semi-Implicit Method for Pressure-Linked Equations)算法是一种广泛应用于计算流体力学(CFD)中处理压力-速度耦合问题的数值方法。其核心思想通过迭代方式解耦Navier-Stokes方程中的压力与速度场,适用于不可压缩流动的二维或三维仿真。

2 压力-速度耦合原理
在不可压缩流动中,连续性方程(质量守恒)与动量方程通过压力梯度项耦合。SIMPLE算法通过以下步骤实现解耦:

  1. 预测步:基于当前压力场求解动量方程,得到预测速度场(不满足连续性方程)。
  2. 压力修正:通过求解压力修正方程(泊松方程)更新压力场,使速度场满足连续性条件。
  3. 速度修正:利用更新后的压力场修正速度场,完成一次迭代。

数学表达:

  • 动量方程离散形式:
    a p u p = ∑ a n b u n b + ( p w − p e ) A + b a_p u_p = \sum a_{nb} u_{nb} + (p_{w} - p_{e})A + b apup=anbunb+(pwpe)A+b
  • 压力修正方程:
    ∇ ⋅ ( 1 a p ∇ p ′ ) = ∇ ⋅ u ∗ \nabla \cdot \left( \frac{1}{a_p} \nabla p' \right) = \nabla \cdot u^* (ap1p)=u

3 二维仿真实现步骤
网格划分
采用交错网格(Staggered Grid)布置变量:压力定义在单元中心,速度分量定义在单元面。避免棋盘式压力振荡。

离散化方程

  1. 动量方程离散:对x和y方向动量方程分别离散,使用有限体积法(FVM)积分。
  2. 压力修正方程离散:通过连续性方程与动量方程联立推导,形成对称正定矩阵。

迭代流程

  1. 初始化速度场 (u0)、(v0) 和压力场 (p^0)。
  2. 求解x和y方向动量方程,得到预测速度 (u*)、(v*)。
  3. 求解压力修正方程 (p’),更新压力 (p^{k+1} = p^k + \alpha_p p’)((\alpha_p)为松弛因子)。
  4. 修正速度场:
    u k + 1 = u ∗ + A a p ( p w ′ − p e ′ ) , v k + 1 = v ∗ + A a p ( p s ′ − p n ′ ) u^{k+1} = u^* + \frac{A}{a_p}(p'_w - p'_e), \quad v^{k+1} = v^* + \frac{A}{a_p}(p'_s - p'_n) uk+1=u+apA(pwpe),vk+1=v+apA(pspn)
  5. 检查收敛性(如残差小于阈值),否则返回步骤2。

4 关键参数与优化

  • 松弛因子:压力松弛因子((\alpha_p))通常取0.7-0.8,速度松弛因子((\alpha_u))取0.5-0.7,保证稳定性。
  • 收敛准则:连续性方程残差应下降3-4个数量级,动量方程残差需同步收敛。
  • 边界条件:入口采用固定速度,出口给定压力(如 (p=0)),壁面无滑移条件。

5 示例代码框架(Python伪代码)

def SIMPLE_2D_solver():
    # 初始化网格、变量
    u, v, p = initialize_fields()

    while not converged:
        # 求解动量方程
        u_star = solve_momentum_x(u, v, p)
        v_star = solve_momentum_y(u, v, p)

        # 求解压力修正
        p_correction = solve_pressure_correction(u_star, v_star)

        # 更新压力和速度
        p += alpha_p * p_correction
        u = correct_velocity(u_star, p_correction, 'x')
        v = correct_velocity(v_star, p_correction, 'y')

        # 检查残差
        residual = calculate_residual(u, v)

6 常见问题与解决

  • 发散问题:减小松弛因子或加密网格;检查边界条件是否合理。
  • 压力振荡:确认使用交错网格,或引入Rhie-Chow插值。
  • 收敛慢:采用多重网格法加速压力修正方程求解。

SIMPLE算法的二维仿真需结合具体问题调整参数,建议通过经典案例(如方腔驱动流、后台阶流动)验证代码正确性。

⛄二、部分源代码和运行步骤

1 部分代码

2 通用运行步骤
(1)直接运行main.m即可一键出图

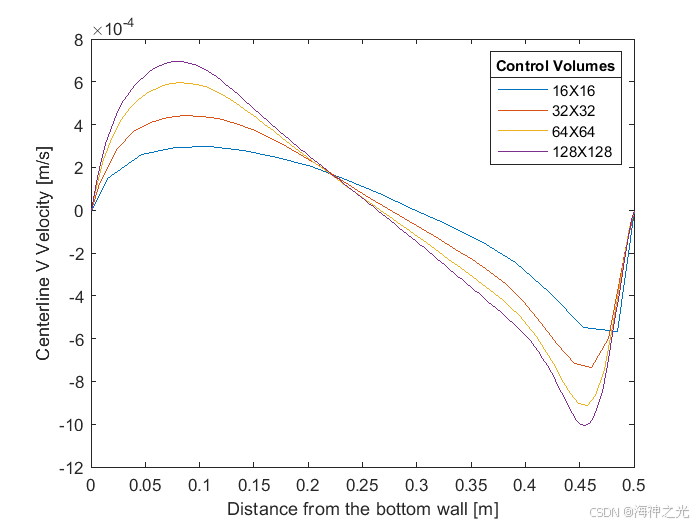

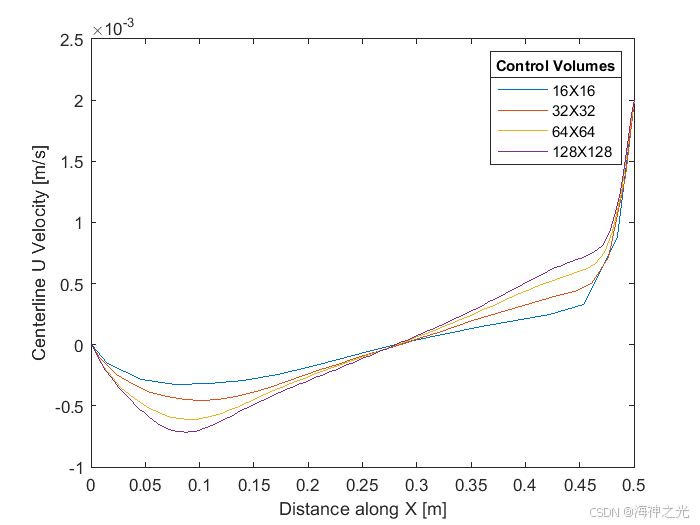

⛄三、运行结果

在这里插入图片描述
在这里插入图片描述

⛄四、matlab版本及参考文献

1 matlab版本
2019b
