打造高清3D虚拟世界|零基础学习Unity HDRP高清渲染管线（第三天）

1.前言回顾
2.HDRP示例场景解析
- Sky and Fog Volume天空和雾效
总结与工作流建议

1.前言回顾

可以点击传送门预览。
传送门: 【打造高清3D虚拟世界|零基础学习Unity HDRP高清渲染管线（第一天）】.
传送门: 【打造高清3D虚拟世界|零基础学习Unity HDRP高清渲染管线（第二天）】.

2.HDRP示例场景解析

在这里插入图片描述

Main Camera 主相机：用于控制看到的最终画面。
Directional Light 平行光：场景中的直接光源，用于模拟太阳光。
Sky and Fog Volume天空和雾效：提供基于HDRI的光照，控制曝光度、雾效等。
Post Process Volume后处理：可用于控制诸如白平衡、曝光度、镜头畸变等效果，这些效果将作用于整个画面。
Light Probe Group光照探针组：通过使用一组LightProbe(光照探针)为场景提供间接光照，特别适用于为动态物体提供光照信息。
Example Assets 场景模型：场景中的模型。
Reflection Probes反射探针：通过使用Reflection Probe(反射探针)为场景提供反射信息。此场景使用了三个反射探针，用于为不同的区域提供反射信息。

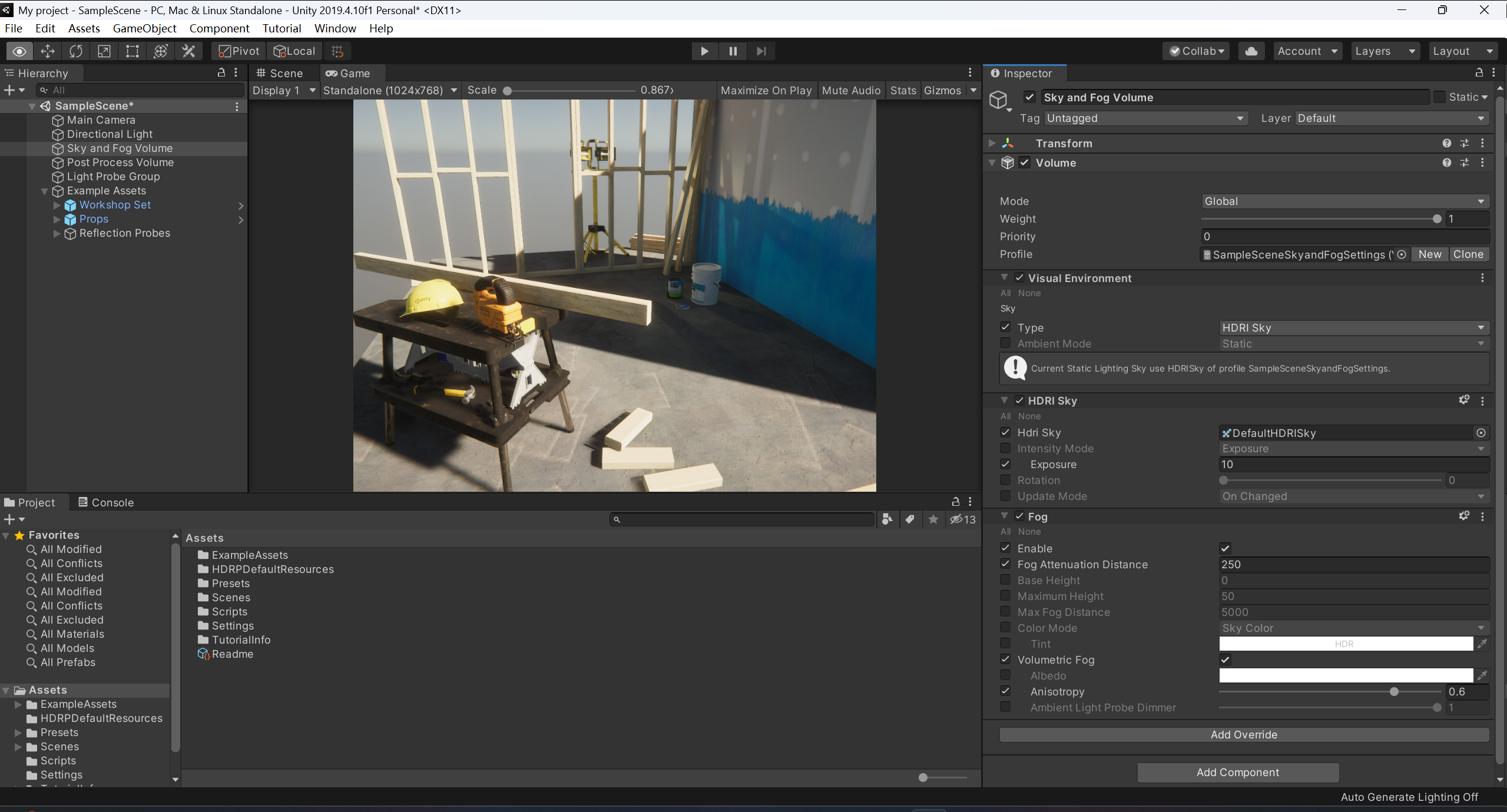

Sky and Fog Volume天空和雾效

在这里插入图片描述

Volume

这些是每个 Volume 都有的通用属性，用于控制 Volume 的生效方式和优先级。

Mode

作用：控制 Volume 是全局生效还是局部生效。
选项：
Global：无论摄像机在场景的哪个位置，此 Volume 的设置都会生效。通常用于定义整个场景的默认天空和雾效。
Local：只有当摄像机进入该 Volume 的碰撞体（Collider）边界时，其设置才会生效。用于实现区域性的环境变化（如进入洞穴、水下、毒气区域）。

Weight

作用：当多个 Volume 重叠时，此属性决定了当前 Volume 设置的贡献强度。用于平滑地混合多个 Volume 的效果。
范围：0 到 1。
0：此 Volume 完全不产生效果。
1：此 Volume 的效果完全生效。
用途：可以用于动画或脚本控制，实现环境效果的淡入淡出。

Priority

作用：当多个 Volume 重叠且 Weight 都大于 0 时，HDRP 使用此值来决定哪个 Volume 的设置具有更高的优先级。
规则：数值越大的 Volume，优先级越高。高优先级的 Volume 会覆盖低优先级 Volume 的设置。
用途：确保在特定区域（如一个山洞入口）内，山洞 Volume 的设置会覆盖室外全局 Volume 的设置。

Profile

作用：存储所有 Volume 覆盖设置（如天空、雾效、后期处理等）的资产文件。你可以点击 “New” 创建一个新的，或者 “Clone” 复制一个已有的来进行修改，而不会影响原资产。

Visual Environment（视觉环境）

这部分定义了场景的基础视觉背景和光照信息。

Sky Type

作用：选择天空的渲染方式。这是最重要的设置之一。
常见选项：
None：没有天空。背景为纯色（由 Background Color 定义）。
HDRI Sky：使用一张 HDRI（高动态范围图像）作为天空背景和光源。最常用，效果最好。
Gradient Sky：使用三种颜色（顶部、中间、底部）创建一个渐变的天空。
Procedural Sky：程序化生成的简单天空。
Physically Based Sky： HDRP 最先进的、基于物理的程序化天空，可以模拟真实的大气散射，效果非常出色。

Ambient Mode

作用：定义场景中环境间接光的来源。
选项：
Static：使用烘焙好的光照贴图（Lightmap）提供环境光。适用于静态场景，性能最好。
Dynamic：使用当前选择的 Sky 来实时计算环境光。当你使用动态天气或昼夜循环时，必须选择此模式。

HDRI Sky（HDRI 天空）

当 Sky Type 设置为 HDRI Sky 时，这些属性生效。

HDRI Sky

作用：指定用于天空渲染的 HDRI 贴图资源。这是核心资产。

Intensity Mode

作用：选择如何控制 HDRI 贴图的亮度。
选项：
Exposure：使用 Exposure 属性（类似于相机的曝光值）来控制亮度。这是推荐的方式，可以与 HDRP 的自动曝光系统配合。
Multiplier：使用一个简单的乘数（Intensity 属性）来控制亮度。

Exposure

作用：当 Intensity Mode 为 Exposure 时，用于调整 HDRI 天空的整体亮度。数值越大，天空越亮。

Rotation

作用：围绕 Y 轴旋转 HDRI 贴图。可以改变太阳在天空中的位置，而无需修改 HDRI 图片本身。

Update Mode

作用：控制天空的更新频率。
选项：
On Changed：仅在属性发生变化时更新（性能最佳）。
On Demand：通过脚本手动触发更新。
Realtime：每帧都更新。如果你在旋转天空或做动态昼夜循环，需要选择此模式。

Fog（雾效）

Enable作用：开关雾效。

Fog Attenuation Distance

作用：雾效的起始距离。从摄像机开始，在 0 到此距离内，雾的浓度从 0% 线性增加到 100%。
示例：设置为 100，表示从摄像机到 100 单位处，雾从不浓变为最浓。

Base Height 和 Maximum Height

作用：用于定义高度雾。雾效会出现在 Base Height 到 Maximum Height 之间的区域。
示例： Base Height = 10，Maximum Height = 50。表示在世界 Y 轴 10 到 50 的高度范围内会有雾，低于 10 和高于 50 的地方没有雾。

Max Fog Distance

作用：雾效能够影响到的最远距离。超过此距离的物体将完全被雾色覆盖。

Color Mode

作用：选择雾的颜色来源。
选项：
Use Sky Color：雾的颜色会随着天空的颜色（特别是靠近地平线的部分）而变化。非常自然，推荐使用。
Constant Color：使用固定的 Tint 颜色作为雾的颜色。

Tint

作用：当 Color Mode 为 Constant Color 时，定义雾的固定颜色。

Volumetric Fog（体积雾）

这是更高级、更逼真的 3D 雾效，它会与光线互动。
作用：开关体积雾。性能开销较大，但效果极佳。

Albedo

作用：体积雾的颜色。可以理解为雾粒子的本色。

Anisotropy

作用：控制光线在雾中的散射方向。
范围： -1 到 1。
0：各向同性散射，光线均匀地向所有方向散射。
接近 1：主要向前散射（光线继续向前传播），雾会显得更通透、明亮。
接近 -1：主要向后散射（光线反向散射回光源和摄像机），雾会显得更浓密、浑浊。

Ambient Light Probe Dimmer

作用：控制场景的环境光探针对体积雾的照亮程度。
范围： 0 到 1。
0：环境光不影响体积雾，雾看起来是暗的。
1：环境光完全照亮体积雾，雾会更亮，更能融入场景光照。
用途：用于微调体积雾与场景光照的融合度，避免雾显得太亮或太暗。

总结与工作流建议

建立全局环境：创建一个 Global Volume，设置 Sky Type（如 HDRI Sky）和 Ambient Mode（如 Dynamic），定义整个场景的基础光照和环境。
调整雾效：在全局 Volume 中启用 Fog，设置 Fog Attenuation Distance 和 Max Fog Distance 来塑造大气透视感。使用 Use Sky Color 让雾效更自然。
添加区域效果：创建 Local Volume，设置更高的 Priority，并调整其 Weight。在其中可以覆盖天空类型、启用体积雾，或改变雾的颜色/浓度，来创造洞穴、森林、毒区等特殊区域的环境效果。
性能考量：Volumetric Fog 虽然效果出色，但开销大。在低端设备上可以考虑关闭，或降低其分辨率（在 HDRP 资产设置中）
