【matplotlib】 图解pyplot figure、subplot、axes、axis的区别

码字不易，未经授权谢绝转载！

图解matplotlib.pyplot figure、subplot、axes、axis的区别

---

基本概念

用matplotlib.pyplot绘图需要知道以下几个概念：

画图板/画布：这是一个基础载体，类似实际的画图板，用pyplot.figure()函数创建，程序中允许创建多个画图板，具体操作的画板遵循就近原则（操作是在最近一次调用的画图板上实现），缺省条件下内部默认调用pyplot.figure(1)。

图形区/绘图区：用来绘图的实际区域，一般不直接获取，直接设定方式为pyplot.axes([x, y, w, h])，即axes函数直接确定了该区域在画图板/画布中的位置为x,y 尺寸为w,h

标签区：用来展示图形相关标签的地方，一般不直接设定（未仔细研究过），该区域根据图形区进行扩展，与该区域有关联的函数是pyplot.xlabel()、pyplot.ylabel()、pyplot.title()等

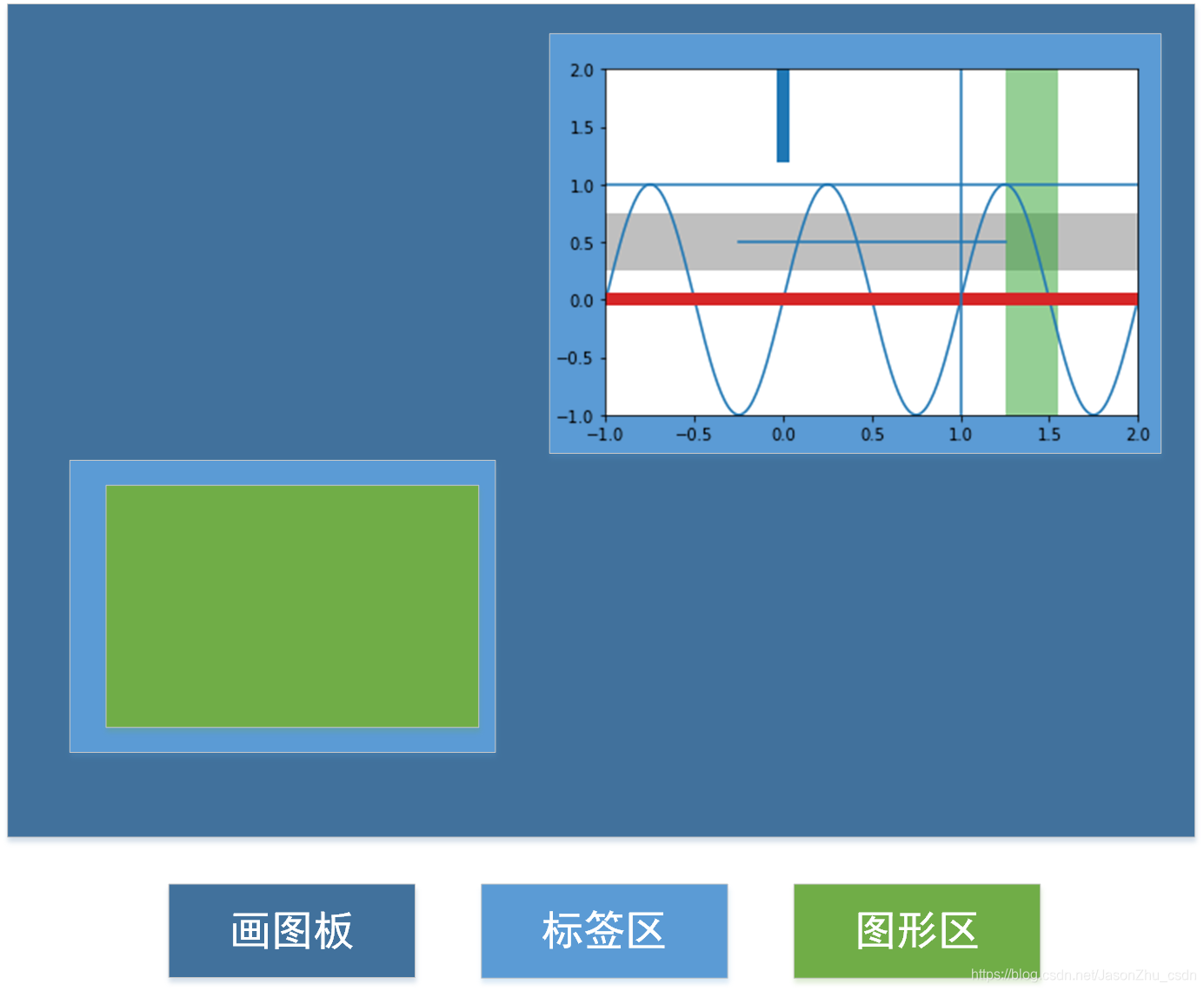

以上描述如下图所示

对比

figure (1) VS figure()

figure()操作就是创建或者调用画图板，缺省情况下系统会创建figure(1)作为画图板。使用时遵循就近原则，所有画图操作是在最近一次调用的画图板上实现。

axes() VS subplot()

pyplot.axes([x, y, w, h])是用来在画图板上确认图形区的位置和大小的函数，x,y表示图形区左下角相对于画图板的坐标，w,h表示图形区的宽高。（缺省时该操作在figure(1)上操作）

pyplot.subplot(abc)本质也是用来确认图形区在画图板上位置大小的函数，区别是该函数将画图板按a行b列等分，然后逐行编号，并选择编号为c的区域作为图形区用来绘图。这是一个axes()操作的高级封装，方便用户使用。subplot(233)表示2行3列的第3个位置（即，第1行第三个区域）

注：subplot重复操作时如果前后两次的划分方式不一致时，会做必要的历史图形清理。

同时，pyplot.show()实际展示的区域是画图板上所有图形区的最小包围区，不是整个画图板，即如果仅仅调用了subplot(224)结果只展示右下角的4号区域，而不是1、2、3、4都展示，因此会存在一定的错觉。

axes() VS axis()

axes([x, y, w, h])用来设定图形区

axis([x_left, x_right, y_bottom, y_top])是用来设置所绘制图形的视窗大小的，表示直接展示的图形是需要满足参数中范围的值，直观表现是绘图区实际展示的坐标范围。

注：axis作用的图形区依旧遵守就近原则。

subplot() VS plot()

subplot用来生成图形区

plot是实际使用的绘图函数，类似的函数还有hist等，plot操作遵守就近原则，即作用在最近一次使用的图形区上。



缺省资源

缺省是指无主动指明的情况下，系统自动提供的资源。

画图板的缺省是：figure(1)

图形区的缺省是：subplot(111)



就近原则

就近原则：在每个函数操作时对上一层资源的依赖遵守最近原则，举例如下：

subplot()作用在最近使用的画图板上，有可能是缺省的画图板figure(1)。

axes()作用在最近使用的画图板上，有可能是缺省的画图板figure(1)。

axis()作用在最近使用的图形区上，可能来自subplot、axes等

plot()作用在最近使用的图形区上，可能来自subplot、axes等
