3.2.4 More Circuit

3.2.4.1 Rule90
Rule90是一道根据一些有趣规则生成一维序列的题目

规则很简单，一维序列中有0和1两种状态

下表更详细地给出了跳变的规则，（可以视为状态转移表），元素下一个状态可以视作输出，输入为元素本身的状态与相应两个相邻元素的当前状态。

对于需要实现的电路，创建一个拥有 512 个元素的序列 q[511:0]，每个时钟周期按照上述规则变换。load 信号有效时，序列更新 data 信号值为初始值。另外假设所有边界的值为 0 (q[-1] 以及 q[512])

从真值表中不难看出,center的下一个状态，是由center左右两个状态异或而得

module top_module(
    input clk,
    input load,
    input [511:0] data,
    output [511:0] q );

    integer i;

    always @ (posedge clk) begin
        if(load) begin
           	q <= data;
        end
        else begin
            q[0] <= q[1] ^ 0;
            q[511] <= q[510] ^ 0;
            for(i = 1; i < 511; i++) begin
                q[i] <= q[i-1] ^ q[i+1];
            end
        end
    end
endmodule

3.2.4.2 Rule110

在每个时钟上升沿，元素状态发生改变。在rule110中，元素的下一个状态不仅与当前状态有关，还与当前状态两边的状态有关。

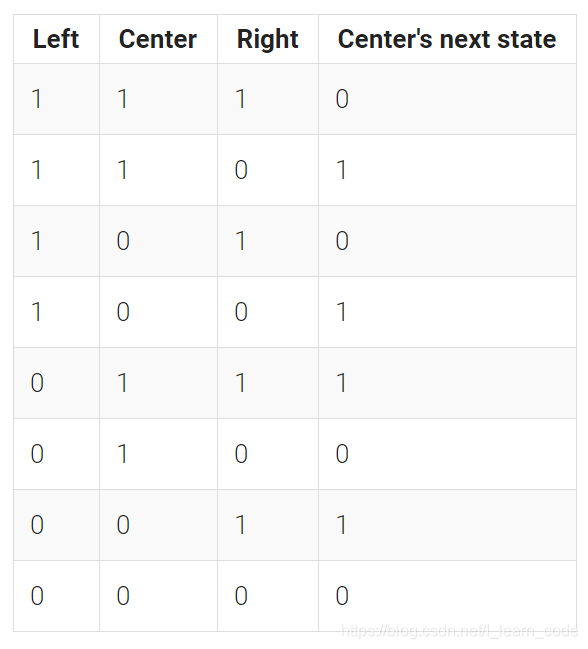

下图给出了更详细的状态变化关系：
在这个电路中，要求创建一个由512的元素组成的系统q[511:0]，规定每个时钟上升沿前进一步，load有效是，将所有状态赋值为data[51:0]，且假设q[-1]和q[512]都是0

module top_module(
    input clk,
    input load,
    input [511:0] data,
    output [511:0] q
);
    wire [511:0] left;
    wire [511:0] right;

    assign right = {q[510:0],1'b0};
    assign left = {1'b0,q[511:1]};

    always @ (posedge clk) begin
        if(load) begin
           	q <= data;
        end
        else begin
            q <= (q ^ right) | (q & (~left));
        end
    end
endmodule

从真值表中可以看出，输出out = (center ^ right) | (center & (~left))

在开始时，先设定两个变量来存储left和right，在load = 0时，直接套用逻辑表达式即可

3.2.4.3 Conway’s Game of Life 16×16
game是在二维网格上进行的，每个元素1有效，0无效

规则如下：
时钟上升沿时，元素的下一个状态会根据与其相邻的元素为1的个数进行变化：
