一.UDP发送模块

1.1模块框图

接口描述：

//输入接口:

gmii_clk:发送时钟。

sys_rst_n:系统复位。

send_en：发送使能。

send_data:发送的数据，位宽为32位。

send_data_num:发送数据的字节数，单位是byte。

crc_data/crc_next:crc检验数据。

//输出接口：

send_end:发送结束使能。

read_data_req:fifo读数据请求。

eth_tx_en:发送字节数据有效信号。

eth_tx_data:发送的数据，单位是字节。

crc_en/crc_clr:crc使能和清空信号。

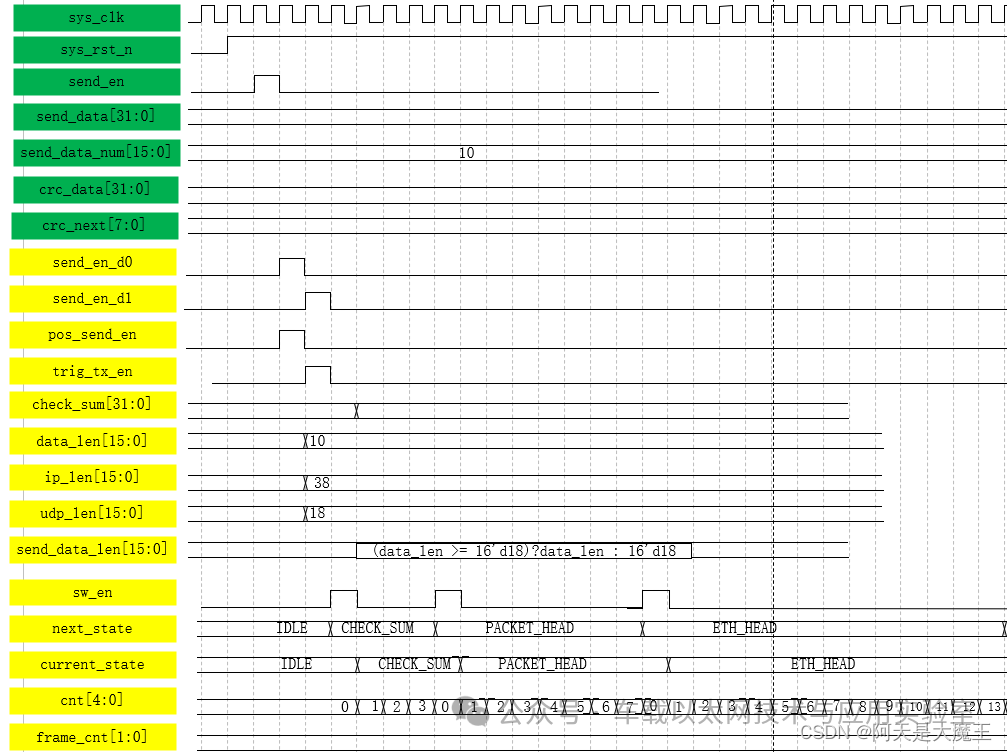

1.2.波形图

1.3逻辑实现思路

开始状态是空闲状态;当trig_tx_en信号为高电平时，进入CHECK_SUM状态，在这个状态进行IP_UDP校验,当计数器cnt计数到3的时候，跳转到下一个状态，PACKET_HEAD，在这这个状态下进行以太网帧头的发送。由于发送的帧头为七个8‘h55加一个8’hd5，所以计数器计数到7时，跳转到下一个状态EHT_HEAD,在这个状态下，发送的数据为目的地址（6个个字节），源地址（6个字节），加两个字节的ETH类型。所以计数到13时跳转到下一个IP_UDP_HEAD状态。在IP_UDP_HEAD状态下，发送IP_UDP头部，以4个字节为单位，一个7个四个字节，所以帧计数器frame_cnt计数到6，这时候跳转到SEND_DATA状态，在这个状态下，data_cnt为实际发送数据的计数值，又设置变量send_data_len，此变量为实际要发送的数据值，值得注意的是，又上一篇博客可知，以太网数据发送部分最低为46个字节，而IP_UDP头部数据就占用了28个字节，所以带发送的数据最少为18个字节，为了满足实际情况的合理性，故考虑实际发送的数据少于18个字节的情况，设置add_cnt变量，此变量为少于18个最小字节的，待补充字节的个数。当add_cnt和data_cnt两者相加的值等于send_data_len-1时，状态跳转到CRC状态，在此状态接受四个字节的crc校验数据，cnt等于3时，跳转到IDLE状态，至此一帧的以太网数据发送完成。

1.4 发送状态机代码

module udp_tx
#(
parameter BOARD_MAC = 48'hff_ff_ff_ff_ff_ff ,
parameter BOARD_IP = 32'hff_ff_ff_ff ,
parameter BOARD_PORT = 16'd1234 ,
parameter PC_MAC = 48'hff_ff_ff_ff_ff_ff ,
parameter PC_IP = 32'hff_ff_ff_ff ,
parameter PC_PORT = 16'd1234
)
(
input wire [31:0] crc_data ,
input wire [7:0] crc_next ,
input wire [15:0] tx_byte_num ,
input wire [31:0] tx_data ,
input wire clk ,
input wire rst_n ,
input wire tx_start_en ,
output wire [7:0] gmii_txd ,
output wire crc_clr ,
output wire crc_en ,
output wire gmii_tx_en ,
output wire tx_done ,
output wire tx_req
);
reg tx_start_en_d0;
reg tx_start_en_d1;
wire pos_start_en;
reg trig_tx_en;
assign pos_start_en = ~tx_start_en_d1 & tx_start_en_d0;
always@(posedge clk or negedge rst_n)begin
if(!rst_n) begin
tx_start_en_d0 <= 'd0;
tx_start_en_d1 <= 'd0;
end
else begin
tx_start_en_d0 <= tx_start_en;
tx_start_en_d1 <= tx_start_en_d0;
end
end
always @(posedge clk or negedge rst_n) begin
if(!rst_n)
trig_tx_en <= 'd0;
else
trig_tx_en <= pos_start_en;
end
//状态变量
reg [6:0] cur_state;
reg [6:0] next_state;
localparam IDLE = 7'b0_000_001,
CHECK_SUM = 7'b0_000_010,
PACKET_HEAD = 7'b0_000_100,
ETH_HEAD = 7'b0_001_000,
IP_UDP_HEAD = 7'b0_010_000,
SEND_DATA = 7'b0_100_000,
CRC = 7'b1_000_000;
localparam ETH_TYPE = 16'h0800 ;
//数据长度变量
reg [31:0] check_sum ;
reg [15:0] data_len ;
reg [15:0] ip_len ;
reg [15:0] udp_len ;
//状态转移变量
reg sw_en ;
//计数变量
reg [4:0] cnt ;
reg [2:0] frame_cnt ;
reg [15:0] data_cnt ;
reg [4:0] cnt_add ;
reg [1:0] cnt_send_state ;
//寄存器输出变量，防止时序违例
reg [7:0] r_gmii_txd ;
reg r_crc_clr ;
reg r_crc_en ;
reg r_gmii_tx_en ;
reg r_tx_done ;
reg r_tx_req ;
assign gmii_txd = r_gmii_txd ;
assign crc_clr = r_crc_clr ;
assign crc_en = r_crc_en ;
assign gmii_tx_en = r_gmii_tx_en ;
assign tx_done = r_tx_done ;
assign tx_req = r_tx_req ;
//存以太网数据变量
reg [7:0] packet_head[7:0] ;
reg [7:0] eth_head[13:0] ;
reg [31:0] ip_udp_head[6:0] ;
wire [15:0] send_data_len ;
assign send_data_len = (data_len >= 16'd18)?data_len : 16'd18;
//时序逻辑表示状态寄存
always@(posedge clk or negedge rst_n)begin
if(!rst_n)
cur_state <= IDLE;
else
cur_state <= next_state;
end
//组合逻辑表示状态转移
always@(*) begin
next_state = IDLE;
case(cur_state)
IDLE:begin
if(sw_en)
next_state <= CHECK_SUM;
else
next_state <= IDLE;
end
CHECK_SUM:begin
if(sw_en)
next_state <= PACKET_HEAD;
else
next_state <= CHECK_SUM;
end
PACKET_HEAD:begin
if(sw_en)
next_state <= ETH_HEAD;
else
next_state <= PACKET_HEAD;
end
ETH_HEAD:begin
if(sw_en)
next_state <= IP_UDP_HEAD;
else
next_state <= ETH_HEAD;
end
IP_UDP_HEAD:begin
if(sw_en)
next_state <= SEND_DATA;
else
next_state <= IP_UDP_HEAD;
end
SEND_DATA:begin
if(sw_en)
next_state <= CRC;
else
next_state <= SEND_DATA;
end
CRC:begin
if(sw_en)
next_state <= IDLE;
else
next_state <= CRC;
end
default:next_state <= IDLE;
endcase
end
//时序逻辑表示状态输出
always@(posedge clk or negedge rst_n) begin
if(!rst_n)begin
check_sum <= 'd0;
data_len <= 'd0;
ip_len <= 'd0;
udp_len <= 'd0;
sw_en <= 'd0;
cnt <= 'd0;
frame_cnt <= 'd0;
data_cnt <= 'd0;
cnt_add <= 'd0;
cnt_send_state <= 'd0;
packet_head[0] <= 'd0;
packet_head[1] <= 'd0;
packet_head[2] <= 'd0;
packet_head[3] <= 'd0;
packet_head[5] <= 'd0;
packet_head[6] <= 'd0;
packet_head[7] <= 'd0;
eth_head[0] <= 'd0;
eth_head[1] <= 'd0;
eth_head[2] <= 'd0;
eth_head[3] <= 'd0;
eth_head[4] <= 'd0;
eth_head[5] <= 'd0;
eth_head[6] <= 'd0;
eth_head[7] <= 'd0;
eth_head[8] <= 'd0;
eth_head[9] <= 'd0;
eth_head[10] <= 'd0;
eth_head[11] <= 'd0;
eth_head[12] <= 'd0;
eth_head[13] <= 'd0;
ip_udp_head[1][31:16] <= 'd0;
r_crc_en <= 'd0;
r_gmii_txd <= 'd0;
r_gmii_tx_en <= 'd0;
end
else begin
//initial PACKET_HEAD
packet_head[0] <= 8'h55;
packet_head[1] <= 8'h55;
packet_head[2] <= 8'h55;
packet_head[3] <= 8'h55;
packet_head[4] <= 8'h55;
packet_head[5] <= 8'h55;
packet_head[6] <= 8'h55;
packet_head[7] <= 8'hd5;
//initial ETH_HEAD
eth_head[0] <= PC_MAC[47:40] ;
eth_head[1] <= PC_MAC[39:32] ;
eth_head[2] <= PC_MAC[31:24] ;
eth_head[3] <= PC_MAC[23:16] ;
eth_head[4] <= PC_MAC[15:8] ;
eth_head[5] <= PC_MAC[7:0] ;
eth_head[6] <= BOARD_MAC[47:40] ;
eth_head[7] <= BOARD_MAC[39:32] ;
eth_head[8] <= BOARD_MAC[31:24] ;
eth_head[9] <= BOARD_MAC[23:16] ;
eth_head[10] <= BOARD_MAC[15:8] ;
eth_head[11] <= BOARD_MAC[7:0] ;
eth_head[12] <= ETH_TYPE[15:8] ;
eth_head[13] <= ETH_TYPE[7:0] ;
//清楚变量锁存
sw_en <= 1'b0;
r_tx_req <= 1'b0;
r_tx_done <= 1'b0;
case(next_state)
IDLE:begin
r_gmii_tx_en <= 1'b0;
if(pos_start_en)begin
data_len <= tx_byte_num;
udp_len <= tx_byte_num + 'd8;
ip_len <= tx_byte_num + 'd28;
end
else if(trig_tx_en) begin
sw_en <= 1'b1;
ip_udp_head[0] <= {8'h45,8'h00,ip_len};
ip_udp_head[1][31:16] <= ip_udp_head[1][31:16] + 1'b1;
ip_udp_head[1][15:0] <= 16'h4000;
ip_udp_head[2] <= {8'h40,8'd17,16'h0};
ip_udp_head[3] <= BOARD_IP;
ip_udp_head[4] <= PC_IP;
ip_udp_head[5] <= {BOARD_PORT,PC_PORT};
ip_udp_head[6] <= {udp_len,16'h0000};
end
end
CHECK_SUM:begin
cnt <= cnt + 1'd1;
if(cnt == 'd0)
check_sum <= ip_udp_head[0][31:16] + ip_udp_head[0][15:0]
+ip_udp_head[1][31:16] + ip_udp_head[1][15:0]
+ip_udp_head[2][31:16] + ip_udp_head[2][15:0]
+ip_udp_head[3][31:16] + ip_udp_head[3][15:0]
+ip_udp_head[4][31:16] + ip_udp_head[4][15:0];
else if(cnt == 'd1)
check_sum <= check_sum[31:16] + check_sum[15:0];
else if(cnt == 'd2)
check_sum <= check_sum[31:16] + check_sum[15:0];
else begin
check_sum <= check_sum;
cnt <= 'd0;
sw_en <= 1'b1;
end
end
PACKET_HEAD:begin
cnt <= cnt + 1'd1;
r_gmii_txd <= packet_head[cnt];
r_gmii_tx_en <= 1'b1;
if(cnt == 'd7) begin
sw_en <= 1'b1;
cnt <= 'd0;
end
end
ETH_HEAD:begin
cnt <= cnt + 1'd1;
r_crc_en<= 1'b1;
r_gmii_txd <= eth_head[cnt];
if(cnt == 'd13)begin
sw_en <= 1'b1;
cnt <= 'd0;
end
end
IP_UDP_HEAD:begin
cnt <= cnt + 'd1;
case(cnt)
'd0:r_gmii_txd <= ip_udp_head[frame_cnt][31:24];
'd1:r_gmii_txd <= ip_udp_head[frame_cnt][23:16];
'd2:begin
r_gmii_txd <= ip_udp_head[frame_cnt][15:8];
if(frame_cnt == 'd6)
r_tx_req <= 1'b1;
end
'd3:begin
frame_cnt <= frame_cnt + 'd1;
r_gmii_txd <= ip_udp_head[frame_cnt][7:0];
cnt <= 'd0;
if(frame_cnt == 'd6)begin
sw_en <= 1'b1;
frame_cnt <= 'd0;
end
end
default:;
endcase
end
SEND_DATA:begin
cnt_send_state <= cnt_send_state + 'd1;
case(cnt_send_state)
'd0:r_gmii_txd <= tx_data[31:24];
'd1:r_gmii_txd <= tx_data[23:16];
'd2:begin
r_gmii_txd <= tx_data[15:8];
if(data_cnt != data_len -'d1)
r_tx_req <= 1'b1;
end
'd3:r_gmii_txd <= tx_data[7:0];
default:;
endcase
if(data_cnt <data_len - 'd1)
data_cnt <= data_cnt + 'd1;
else
data_cnt <= data_cnt;
if((data_cnt + cnt_add < send_data_len - 'd1)&&(data_cnt == data_len -'d1)) //最少发18个数据
cnt_add <= cnt_add + 'd1;
else
cnt_add <= cnt_add;
if(data_cnt+cnt_add == send_data_len - 'd1)
sw_en <= 1'b1;
end
CRC:begin
r_crc_en <= 1'b0;
cnt <= cnt + 'd1;
case(cnt)
0:r_gmii_txd <={~crc_next[0],~crc_next[1],~crc_next[2],~crc_next[3],~crc_next[4], ~crc_next[5], ~crc_next[6],~crc_next[7]};
1:r_gmii_txd <={~crc_data[16], ~crc_data[17], ~crc_data[18],~crc_data[19],~crc_data[20], ~crc_data[21], ~crc_data[22],~crc_data[23]};
2:r_gmii_txd <={~crc_data[8], ~crc_data[9], ~crc_data[10],~crc_data[11],~crc_data[12], ~crc_data[13], ~crc_data[14],~crc_data[15]};
3:r_gmii_txd <={~crc_data[0], ~crc_data[1], ~crc_data[2],~crc_data[3],~crc_data[4], ~crc_data[5], ~crc_data[6],~crc_data[7]};
default:;
endcase
if(cnt == 'd3)begin
cnt <= 'd0;
sw_en <=1'b1;
r_tx_done <= 1'b1;
end
end
endcase
end
end
always@(posedge clk or negedge rst_n) begin
if(!rst_n)
r_crc_clr <= 'd0;
else
r_crc_clr <= r_tx_done;
end
endmodule

1.5.仿真波形图

二.UDP接受模块

2.1 模块框图

#输入接口

gmii_clk:接受时钟。

sys_rst_n:系统复位。

gmii_rxdv：接受使能。

gmii_rx_data:接受数据，单位是字节。

#输出接口

rec_data_en:数据有效使能。

rec_data:接受的数据。

rec_end:接受完成标志。

rec_data_num:接受数据的个数。

2.2.波形图

2.3逻辑实现思路

首先将输入的rxdv和rx_data数据同步在时钟沿下，在开始状态时，当gmii_rxdv_reg和gmii_rx_data分别为高电平和8‘h55时，进入PACK_HEAD状态，当cnt计数到6且此时的数据是8’hd5时，进入下一个状态ETH_HEAD状态，在这个状态下，要接受目的mac地址，源mac地址，和eth类型，将目的mac地址寄存在des_mac变量中，当des_mac和输入的目的地址相同时，拉高mac_flag信号，同时当cnt等于13的条件下，进入IP_HEAD状态，在此状态下，将目的ip号寄存在des-ip变量下，当des_ip和输入的目的ip相同时，拉高ip_flag信号，同时当cnt等于19的时候，进入UDP_HEAD状态，在此状态下，当cnt计数到7的时候，进入REC_DATA状态，当data_cnt等于dala_len时，进入REC_END状态，当gmii_rxdv_reg为低时，进入IDLE状态。以此循环。

2.4 接受状态机代码
