@浙大疏锦行

今日任务：

resnet 结构解析
CBAM 放置位置的思考
针对预训练模型的训练策略：差异化学习率；三阶段微调

作业：理解Resnet18 的模型结构；尝试对 vgg16 + CBAM 进行微调策略

Resnet 结构解析

使用torchinfo.summary 查看resnet18的结构：

import torch
import torchvision.models as models
from torchinfo import summary #之前的内容说了，推荐用他来可视化模型结构，信息最全

# 加载 ResNet18（预训练）
model = models.resnet18(pretrained=True) # 加载ImageNet的预训练权重
model.eval()

# 输出模型结构和参数概要
summary(model, input_size=(1, 3, 224, 224))

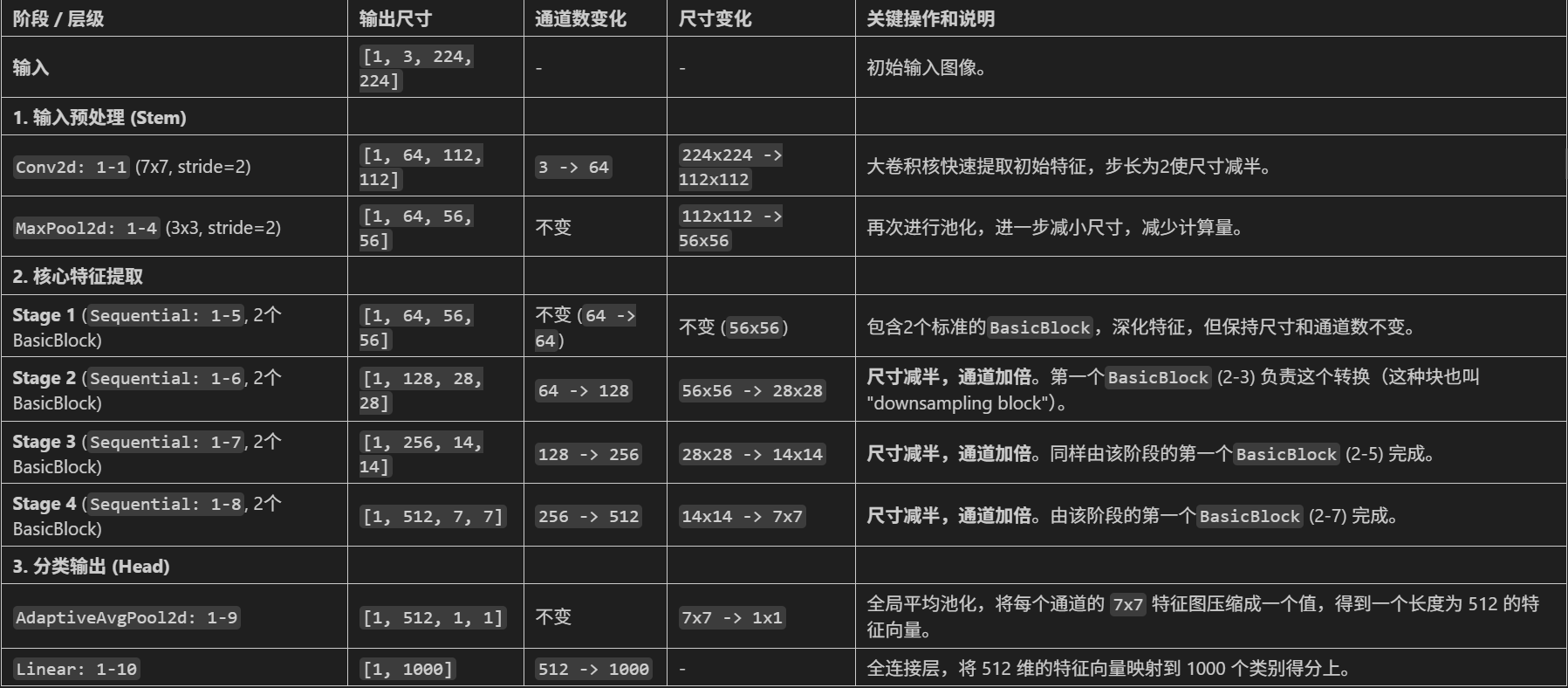

组成

resnet-18 包含三个部分：

输入预处理：一个卷积层 + 一个最大池化
核心特征提取（主体）：4组残差块，每个layer包含2个basicblock
分类输出：全局平均池化 + 全连接层输出

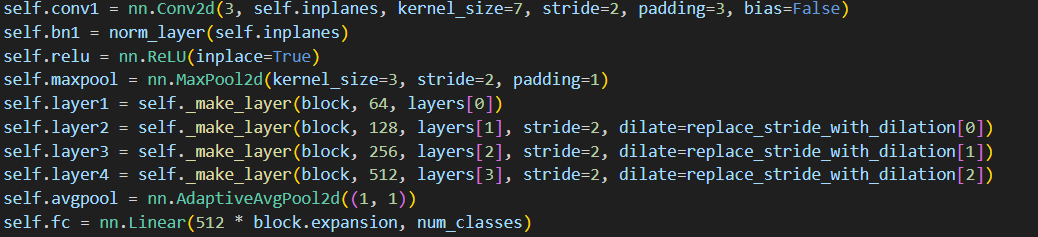

下图为源代码的一部分：

BasicBlock

核心：让网络层学习映射与输入之间的差值，residual F(x) = H(x) - x，即H(x) = F(x) + x

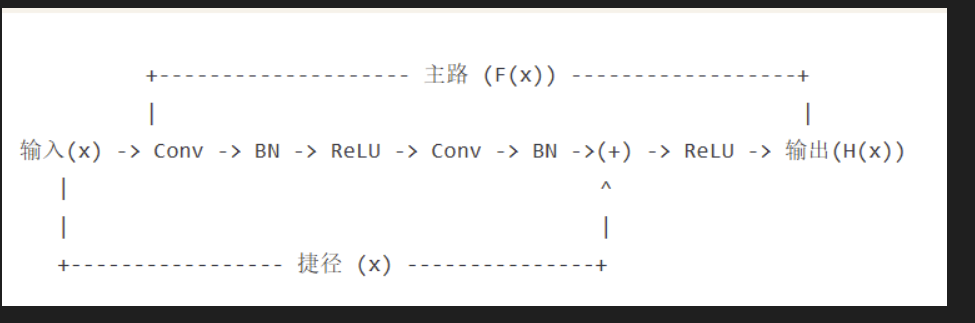

上图是残差块的基本结构：

主路 (Main Path)：这是学习“残差” F(x) 的部分。在 ResNet-18 中，它由两个 3x3 的卷积层构成。具体过程：Conv2d: 3-1 (3x3 卷积) --> BatchNorm2d: 3-2 (批归一化) --> ReLU: 3-3 (激活函数) --> Conv2d: 3-4 (3x3 卷积) --> BatchNorm2d: 3-5 (批归一化)
捷径 (Shortcut Path)：这就是 + x 的部分，直接将输入 x 传递过来。这避免了在层层传递中信息丢失或梯度消失的问题。

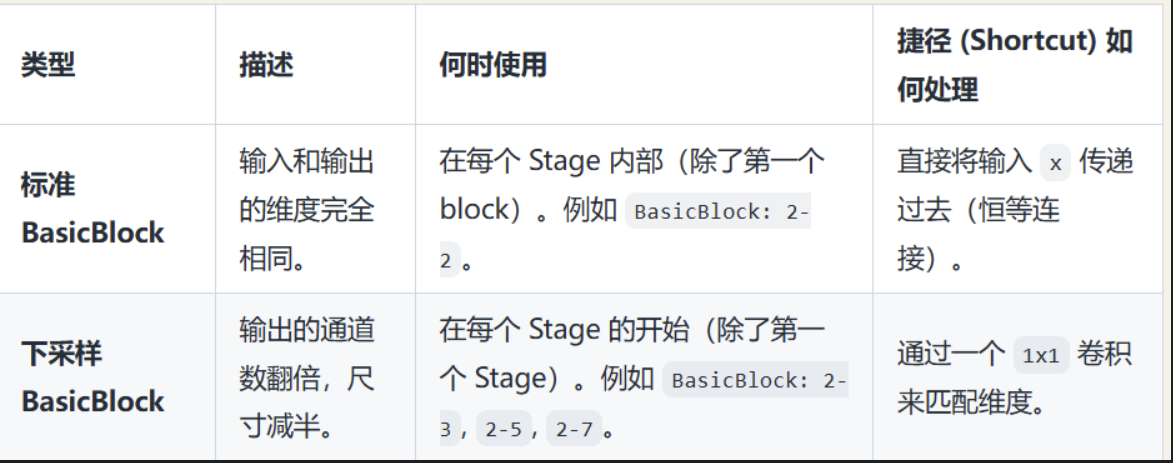

两种残差块：

CBAM 放置位置

CBAM 包含通道注意力和空间注意力，其中空间注意力受到空间维度的影响，再考虑到CBAM是对特征提取的加强，故而CBAM放置位置应该是在全局池化之前。因为全局池化操作会将空间维度压缩为1*1，使得空间注意力失效。

公认正确的做法是在每一个残差块的输出上应用CBAM。这里需要考虑，在预训练模型中加入CBAM后（相当于改变了模型架构）会破坏原有权重吗？

问题：在预训练ResNet中加CBAM会不会破坏原有特征？
    ↓
答案：不会，因为：
    ↓
原因1：CBAM初始状态是"保守"的
    - 数学上：output = x * sigmoid(attention)
    - 初始化时：attention ≈ 0 → sigmoid(0) = 0.5（sigmoid函数的特性）
    - 所以：output ≈ x * 0.5（只是均匀缩放）
    ↓
原因1（补充）：这种均匀缩放保留了所有特征结构
    - 相对关系不变，只是强度减半
    - 预训练层仍能识别熟悉的模式
    ↓
原因2：网络可以自主选择CBAM的效用（失效 or 有效，两种路径）
    - CBAM没用：学习让CBAM退化为恒等映射（output = x*1），attention等于很大的正数
    - CBAM有用：学习有效的注意力机制，重要特征输出趋于1，不重要趋于0
    ↓
结论：因此可以安全插入，不会破坏预训练权重

关于自主学习是否使用CBAM，在反向传播时会自动判断CBAM的效用：

训练初期：CBAM权重随机，attention_scores ≈ 0，此时 output ≈ x * 0.5
训练数据表明CBAM能提升性能（有效）：梯度会推动attention_scores学习有意义的模式
CBAM退化为恒等映射性能更好时（无效）：梯度会推动所有attention_scores → 正大数

CBAM放置位置的小结：

每个残差块后：推荐，特征提取的每个阶段都精炼，逐步优化，效果通常最好
最后一个卷积块后，全局池化前：推荐，轻量化，计算成本低
全局池化后，全连接层前：不推荐，此时空间注意力失效，无法发挥模块的全部作用

import torch
import torch.nn as nn
from torchvision import models

# 自定义ResNet18模型，插入CBAM模块
class ResNet18_CBAM(nn.Module):
    def __init__(self, num_classes=10, pretrained=True, cbam_ratio=16, cbam_kernel=7):
        super().__init__()
        # 加载预训练ResNet18
        self.backbone = models.resnet18(pretrained=pretrained)

        # 修改首层卷积以适应32x32输入（CIFAR10）
        self.backbone.conv1 = nn.Conv2d(
            in_channels=3, out_channels=64, kernel_size=3, stride=1, padding=1, bias=False
        )
        self.backbone.maxpool = nn.Identity()  # 移除原始MaxPool层（因输入尺寸小）

        # 在每个残差块组后添加CBAM模块
        self.cbam_layer1 = CBAM(in_channels=64, ratio=cbam_ratio, kernel_size=cbam_kernel)
        self.cbam_layer2 = CBAM(in_channels=128, ratio=cbam_ratio, kernel_size=cbam_kernel)
        self.cbam_layer3 = CBAM(in_channels=256, ratio=cbam_ratio, kernel_size=cbam_kernel)
        self.cbam_layer4 = CBAM(in_channels=512, ratio=cbam_ratio, kernel_size=cbam_kernel)

        # 修改分类头
        self.backbone.fc = nn.Linear(in_features=512, out_features=num_classes)

    def forward(self, x):
        # 主干特征提取
        x = self.backbone.conv1(x)
        x = self.backbone.bn1(x)
        x = self.backbone.relu(x)  # [B, 64, 32, 32]

        # 第一层残差块 + CBAM
        x = self.backbone.layer1(x)  # [B, 64, 32, 32]
        x = self.cbam_layer1(x)

        # 第二层残差块 + CBAM
        x = self.backbone.layer2(x)  # [B, 128, 16, 16]
        x = self.cbam_layer2(x)

        # 第三层残差块 + CBAM
        x = self.backbone.layer3(x)  # [B, 256, 8, 8]
        x = self.cbam_layer3(x)

        # 第四层残差块 + CBAM
        x = self.backbone.layer4(x)  # [B, 512, 4, 4]
        x = self.cbam_layer4(x)

        # 全局平均池化 + 分类
        x = self.backbone.avgpool(x)  # [B, 512, 1, 1]
        x = torch.flatten(x, 1)  # [B, 512]
        x = self.backbone.fc(x)  # [B, 10]
        return x

# 初始化模型并移至设备
model = ResNet18_CBAM().to(device)
criterion = nn.CrossEntropyLoss()
optimizer = optim.Adam(model.parameters(), lr=0.001)
scheduler = optim.lr_scheduler.ReduceLROnPlateau(optimizer, mode='min', patience=3, factor=0.5)

预训练模型的训练策略

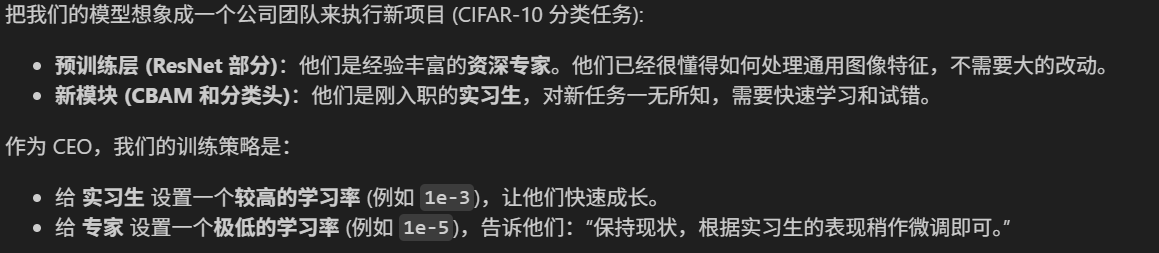

差异化学习率

预训练模型结构经验丰富，学习的东西少（lr低）；新模块经验少，需要多学习（lr高）

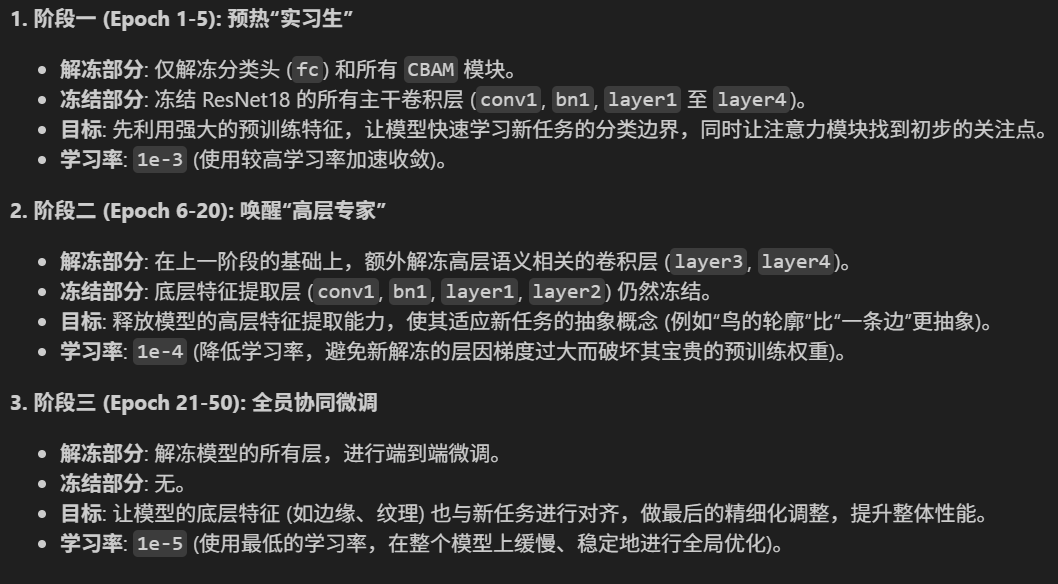

三阶段微调

这里的思想在之前应用resnet18预训练时出现过：先进行初步学习（建立基础、框架），再进行深入学习（细节）。

一些名词：

底层或浅层：靠近输入图像的层，学习通用、基础的视觉元素（如边缘、颜色等），特征高度可复用；
高层或深层：靠近最终输出（分类头）的层，学习将基础元素组合成更复杂、更具语义的部件或概念，与具体任务高度相关

阶段：分类规则 → 物体的整体特征（新数据） → 微调细节（底层特征）。

这里在解冻主干卷积层采用的是先解冻高层，后解冻底层。为什么是先解冻的是高层（layer3,layer4），而不是底层（layer1,layer2）呢？

破坏预训练特征：底层随机调整会破坏预训练学到的边缘检测器等基础特征
梯度不稳定：底层梯度要经过很多层传播，容易梯度消失/爆炸
收敛缓慢：同时调整所有层，优化目标过于复杂

因此，对于底层，采取的策略是在微调初期冻结（因为存在污染通用特征的可能）；对于高层，重新训练和调整（具有任务特异性），对具体任务构建特定的概念。

import time

# ======================================================================
# 4. 结合了分阶段策略和详细打印的训练函数
# ======================================================================
def set_trainable_layers(model, trainable_parts):
    print(f"\n---> 解冻以下部分并设为可训练: {trainable_parts}")
    for name, param in model.named_parameters():
        param.requires_grad = False
        for part in trainable_parts:
            if part in name:
                param.requires_grad = True
                break

def train_staged_finetuning(model, criterion, train_loader, test_loader, device, epochs):
    optimizer = None

    # 初始化历史记录列表，与你的要求一致
    all_iter_losses, iter_indices = [], []
    train_acc_history, test_acc_history = [], []
    train_loss_history, test_loss_history = [], []

    for epoch in range(1, epochs + 1):
        epoch_start_time = time.time()

        # --- 动态调整学习率和冻结层 ---
        if epoch == 1:
            print("\n" + "="*50 + "\n🚀 **阶段 1：训练注意力模块和分类头**\n" + "="*50)
            set_trainable_layers(model, ["cbam", "backbone.fc"])
            optimizer = optim.Adam(filter(lambda p: p.requires_grad, model.parameters()), lr=1e-3)
        elif epoch == 6:
            print("\n" + "="*50 + "\n✈️ **阶段 2：解冻高层卷积层 (layer3, layer4)**\n" + "="*50)
            set_trainable_layers(model, ["cbam", "backbone.fc", "backbone.layer3", "backbone.layer4"])
            optimizer = optim.Adam(filter(lambda p: p.requires_grad, model.parameters()), lr=1e-4)
        elif epoch == 21:
            print("\n" + "="*50 + "\n🛰️ **阶段 3：解冻所有层，进行全局微调**\n" + "="*50)
            for param in model.parameters(): param.requires_grad = True
            optimizer = optim.Adam(model.parameters(), lr=1e-5)

        # --- 训练循环 ---
        model.train()
        running_loss, correct, total = 0.0, 0, 0
        for batch_idx, (data, target) in enumerate(train_loader):
            data, target = data.to(device), target.to(device)
            optimizer.zero_grad()
            output = model(data)
            loss = criterion(output, target)
            loss.backward()
            optimizer.step()

            # 记录每个iteration的损失
            iter_loss = loss.item()
            all_iter_losses.append(iter_loss)
            iter_indices.append((epoch - 1) * len(train_loader) + batch_idx + 1)

            running_loss += iter_loss
            _, predicted = output.max(1)
            total += target.size(0)
            correct += predicted.eq(target).sum().item()

            # 按你的要求，每100个batch打印一次
            if (batch_idx + 1) % 100 == 0:
                print(f'Epoch: {epoch}/{epochs} | Batch: {batch_idx+1}/{len(train_loader)} '
                      f'| 单Batch损失: {iter_loss:.4f} | 累计平均损失: {running_loss/(batch_idx+1):.4f}')

        epoch_train_loss = running_loss / len(train_loader)
        epoch_train_acc = 100. * correct / total
        train_loss_history.append(epoch_train_loss)
        train_acc_history.append(epoch_train_acc)

        # --- 测试循环 ---
        model.eval()
        test_loss, correct_test, total_test = 0, 0, 0
        with torch.no_grad():
            for data, target in test_loader:
                data, target = data.to(device), target.to(device)
                output = model(data)
                test_loss += criterion(output, target).item()
                _, predicted = output.max(1)
                total_test += target.size(0)
                correct_test += predicted.eq(target).sum().item()

        epoch_test_loss = test_loss / len(test_loader)
        epoch_test_acc = 100. * correct_test / total_test
        test_loss_history.append(epoch_test_loss)
        test_acc_history.append(epoch_test_acc)

        # 打印每个epoch的最终结果
        print(f'Epoch {epoch}/{epochs} 完成 | 耗时: {time.time() - epoch_start_time:.2f}s | 训练准确率: {epoch_train_acc:.2f}% | 测试准确率: {epoch_test_acc:.2f}%')

    # 训练结束后调用绘图函数
    print("\n训练完成! 开始绘制结果图表...")
    plot_iter_losses(all_iter_losses, iter_indices)
    plot_epoch_metrics(train_acc_history, test_acc_history, train_loss_history, test_loss_history)

    # 返回最终的测试准确率
    return epoch_test_acc

# ======================================================================
# 5. 绘图函数定义
# ======================================================================

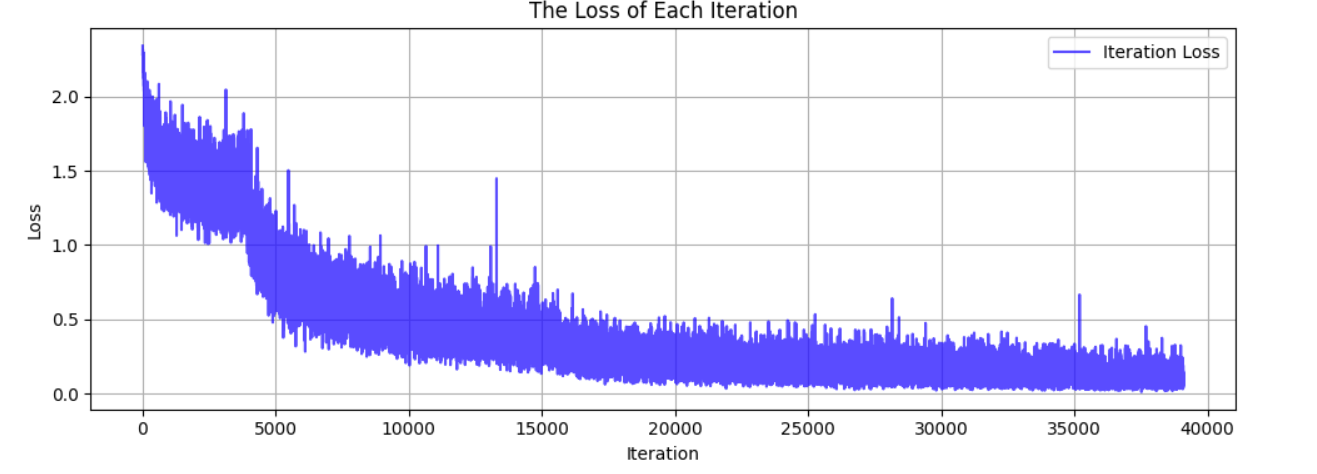

def plot_iter_losses(losses, indices):
    plt.figure(figsize=(10, 4))
    plt.plot(indices, losses, 'b-', alpha=0.7, label='Iteration Loss')
    plt.xlabel('Iteration')
    plt.ylabel('Loss')
    plt.title('The Loss of Each Iteration')
    plt.legend()
    plt.grid(True)
    plt.tight_layout()
    plt.show()

# 6. 绘制每个 epoch 的准确率和损失曲线
def plot_epoch_metrics(train_acc, test_acc, train_loss, test_loss):
    epochs = range(1, len(train_acc) + 1)

    plt.figure(figsize=(12, 4))

    # 绘制准确率曲线
    plt.subplot(1, 2, 1)
    plt.plot(epochs, train_acc, 'b-', label='Train Accuracy')
    plt.plot(epochs, test_acc, 'r-', label='Test Accuracy')
    plt.xlabel('Epoch')
    plt.ylabel('Accuracy (%)')
    plt.title('Accuracy Curve')
    plt.legend()
    plt.grid(True)

    # 绘制损失曲线
    plt.subplot(1, 2, 2)
    plt.plot(epochs, train_loss, 'b-', label='Train Loss')
    plt.plot(epochs, test_loss, 'r-', label='Test Loss')
    plt.xlabel('Epoch')
    plt.ylabel('Loss')
    plt.title('Loss Curve')
    plt.legend()
    plt.grid(True)

    plt.tight_layout()
    plt.show()

# ======================================================================
# 6. 执行训练
# ======================================================================
model = ResNet18_CBAM().to(device)
criterion = nn.CrossEntropyLoss()
epochs = 50

print("开始使用带分阶段微调策略的ResNet18+CBAM模型进行训练...")
final_accuracy = train_staged_finetuning(model, criterion, train_loader, test_loader, device, epochs)
print(f"训练完成！最终测试准确率: {final_accuracy:.2f}%")

# torch.save(model.state_dict(), 'resnet18_cbam_finetuned.pth')
# print("模型已保存为: resnet18_cbam_finetuned.pth")

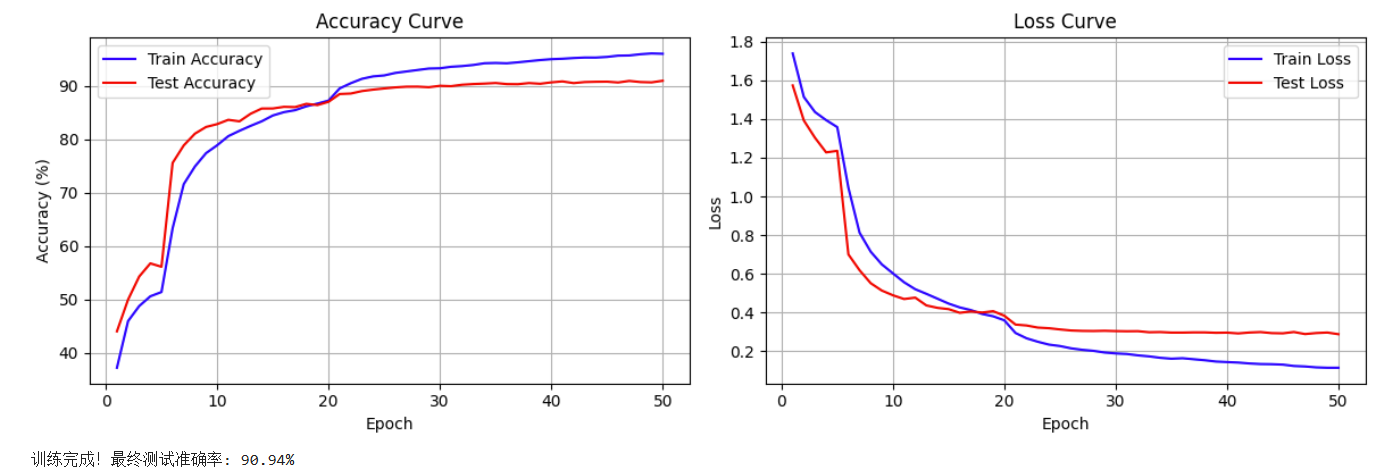

使用4090训练时间总共39min，最终准确率90.94%

第一阶段为56.10%，第二阶段87.00%，第三阶段90.94%
