Day 42 Grad-CAM与Hook函数

@浙大疏锦行

今日任务：

1. 回调函数
2. lambda函数
3. hook函数的模块钩子和张量钩子
4. Grad-CAM的示例

作业：理解下今天的代码即可

前置知识

lambda匿名函数

lambda函数是一种没有正式名称的函数，特点是：用极简的语法快速定义临时函数（用完即弃），一般只有一行。

定义的格式，lambda 参数列表：表达式

• 参数列表：单个参数、多个参数或无参数
• 表达式：函数的返回值，无需return，直接返回

调用匿名函数的方式与普通函数（def方法定义）相同：

f = lambda: "Hello, world!"
print(f())  # 输出: Hello, world!
x = lambda a, b : a * b
print(x(5, 6)) # 输出 11

回调函数（Callback Function）

回调函数：将一个函数作为参数传递给另一个函数，并在特定时机由后者“调用”前者。

使用回调函数的意义：

• 解耦逻辑：将通用逻辑与特定处理逻辑分离，使代码更模块化。
• 事件驱动编程：在异步操作、事件监听（如点击按钮、网络请求完成）等场景中广泛应用。
• 延迟执行：允许在未来某个时间点执行特定代码，而不必立即执行。

# 回调函数
def greet(name):
    print(f"Hello, {name}!")
def process_user(callback, name): # callback为常用的参数名
    print("Processing user...")
    callback(name)  # 调用回调函数

process_user(greet, "Alice") # greet函数作为参数传入process_user函数

# 装饰器
def greet(name):
    print(f"Hello, {name}!")
# 定义装饰器
def with_callback(callback,name): # 装饰器工厂：返回装饰器的函数
    def decorator(func): # 真正的装饰器
        def wrapper(): # 包装后的函数，替换原函数
            func() # 原函数操作
            callback(name) # 新增操作，回调函数
        return wrapper
    return decorator # 返回装饰器

@with_callback(greet,'Alice') # 普通装饰器不能直接接受额外参数
def process_user(): # callback为常用的参数名
    print("Processing user...")
process_user()

虽然回调函数类似于装饰器，也是函数里套函数，但是它们存在区别：

维度	回调函数（Callback）	装饰器（Decorator）
核心	被动响应：传递函数作为参数，等待触发	主动改造：用新函数包装原函数，修改行为
调用方式	由调用方显式传入，并在内部主动调用	通过 @ 语法在定义时绑定，自动替换原函数
调用时机	通常在运行时根据逻辑决定是否/何时调用	在模块加载或函数定义时完成包装（静态织入）
语法形式	普通函数调用：func(callback=cb)	专用语法糖：@decorator 写在函数定义上方
参数传递	回调的参数通常由调用方在触发时动态决定	装饰器可带参数（需工厂函数），但被装饰函数签名一般不变
典型场景	异步操作、事件处理、策略模式	日志记录、权限校验、缓存、计时、重试机制等

Hook函数

Hook函数是回调函数的一种结构化、规范化应用，能在特定时机插入自定义逻辑。它的核心思想是：系统或框架在执行流程中的某些“钩点”（hook point）主动调用预先注册的函数，从而实现行为扩展，而无需修改原有代码。

机制	控制权	典型用途	是否需显式传参
回调函数	调用方传入，被调方执行	异步结果处理、策略注入	是
装饰器	定义时静态绑定	统一增强函数（日志、权限等）	否（通过语法糖）
Hook 函数	向框架注册，框架在预设点调用	插件系统、生命周期扩展	否（自动触发）

pytorch中的Hook机制：

• 注册一个 Hook 时，PyTorch 会在计算图的特定节点（如模块或张量）上添加一个回调函数。
• 当计算图执行到该节点时（前向或反向传播），自动触发对应的 Hook 函数。
• Hook 函数可以访问或修改流经该节点的数据（如输入、输出或梯度）。

在pytorch中主要有两种hook：模块 hook 和 张量hook。

Module Hooks

用于监听整个模块的输入和输出。根据位置，分为前向传播Hook和反向传播Hook。

Forward Hook

register_forward_hook：在模块的前向传播完成后立即被调用 ，实现模块输入和输出的访问。

流程说明：

• 定义模型
• 自定义钩子函数的逻辑
• 传入自定义函数，注册hook（注意位置）
• 前向传播，然后触发hook
• 清理hook（必选）：防止Hook持续引用对象，导致内存泄漏等问题

注：为避免内存泄漏，使用detach()追踪梯度以及remove()移除hook。

# 创建一个列表用于存储中间层的输出
conv_outputs = []
# 定义前向钩子函数 - 用于在模型前向传播过程中获取中间层信息
def forward_hook(module, input, output):
    """
    前向钩子函数，会在模块每次执行前向传播后被自动调用
    参数:
        module: 当前应用钩子的模块实例
        input: 传递给该模块的输入张量元组
        output: 该模块产生的输出张量
    """
    print(f"钩子被调用！模块类型: {type(module)}")
    print(f"输入形状: {input[0].shape}") #  input是一个元组，对应 (image, label)
    print(f"输出形状: {output.shape}")

    # 保存卷积层的输出用于后续分析
    # 使用detach()避免追踪梯度，防止内存泄漏
    conv_outputs.append(output.detach())
# 在卷积层注册前向钩子
# register_forward_hook返回一个句柄，用于后续移除钩子
hook_handle = model.conv.register_forward_hook(forward_hook)
# 创建一个随机输入张量 (批次大小=1, 通道=1, 高度=4, 宽度=4)
x = torch.randn(1, 1, 4, 4)
output = model(x) # 执行前向传播 - 此时会自动触发钩子函数
# 释放钩子 - 重要！防止在后续模型使用中持续调用钩子造成意外行为或内存泄漏
hook_handle.remove()

通过Hook访问输入和输出后，可视化卷积层的输出：

# 可视化卷积层的输出
if conv_outputs:
    plt.figure(figsize=(10, 5))

    # 原始输入图像
    plt.subplot(1, 3, 1)
    plt.title('输入图像')
    plt.imshow(x[0, 0].detach().numpy(), cmap='gray') # 显示灰度图像

    # 第一个卷积核的输出
    plt.subplot(1, 3, 2)
    plt.title('卷积核1输出')
    plt.imshow(conv_outputs[0][0, 0].detach().numpy(), cmap='gray')

    # 第二个卷积核的输出
    plt.subplot(1, 3, 3)
    plt.title('卷积核2输出')
    plt.imshow(conv_outputs[0][0, 1].detach().numpy(), cmap='gray')

    plt.tight_layout()
    plt.show()

Backward Hook

register_backward_hook：在反向传播过程中被调用，可以用来获取或修改梯度信息。

基本类似前向传播的hook：

# 定义一个存储梯度的列表
conv_gradients = []

# 定义反向钩子函数
def backward_hook(module, grad_input, grad_output):
    # 模块：当前应用钩子的模块
    # grad_input：模块输入的梯度
    # grad_output：模块输出的梯度
    print(f"反向钩子被调用！模块类型: {type(module)}")
    print(f"输入梯度数量: {len(grad_input)}")
    print(f"输出梯度数量: {len(grad_output)}")

    # 保存梯度供后续分析
    conv_gradients.append((grad_input, grad_output))

# 在卷积层注册反向钩子
hook_handle = model.conv.register_backward_hook(backward_hook)

# 创建一个随机输入并进行前向传播
x = torch.randn(1, 1, 4, 4, requires_grad=True)
output = model(x)

# 定义一个简单的损失函数并进行反向传播
loss = output.sum()
loss.backward()

# 释放钩子
hook_handle.remove()

Tensor Hooks

• register_hook：监听张量的梯度。
• register_full_backward_hook：用于在完整的反向传播过程中监听张量的梯度

# 创建一个需要计算梯度的张量
x = torch.tensor([2.0], requires_grad=True)
y = x ** 2
z = y ** 3

# 定义一个钩子函数，用于修改梯度
def tensor_hook(grad):
    print(f"原始梯度: {grad}")
    # 修改梯度，例如将梯度减半
    return grad / 2

hook_handle = y.register_hook(tensor_hook) # 在y上注册钩子

z.backward() # 计算梯度
print(f"x的梯度: {x.grad}") # 最终梯度

# 释放钩子
hook_handle.remove()

反向传播流程：
z.backward()
    ↓
计算 ∂z/∂y = 48.0
    ↓
Hook被调用！tensor_hook(48.0)
    ↓ 返回修改后的梯度 24.0
计算 ∂z/∂x = 24.0 × ∂y/∂x
    ↓
∂y/∂x = 2x = 4.0
    ↓
最终梯度: 24.0 × 4.0 = 96.0

Grad-CAM可视化

Grad-CAM（Gradient-weighted Class Activation Mapping，梯度加权类激活映射）是一种可视化技术，用于理解CNN模型在做出预测时关注图像的哪些区域。

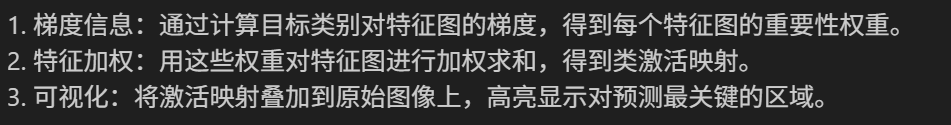

核心思想：通过反向传播得到的梯度信息，生成热力图，来衡量每个特征图对目标类别的重要性。

Grad-CAM的完整定义

# Grad-CAM实现
class GradCAM:
    def __init__(self, model, target_layer):
        self.model = model
        self.target_layer = target_layer # 目标层
        self.gradients = None # 存储梯度
        self.activations = None # 存储激活值

        # 注册钩子，用于获取目标层的前向传播输出和反向传播梯度
        self.register_hooks()

    def register_hooks(self):
        # 前向钩子函数，在目标层前向传播后被调用，保存目标层的输出（激活值）
        def forward_hook(module, input, output):
            self.activations = output.detach() # 保存前向传播的输出（特征图）

        # 反向钩子函数，在目标层反向传播后被调用，保存目标层的梯度
        def backward_hook(module, grad_input, grad_output):
            self.gradients = grad_output[0].detach() # 保存反向传播的梯度

        # 在目标层注册前向钩子和反向钩子
        self.target_layer.register_forward_hook(forward_hook)
        self.target_layer.register_backward_hook(backward_hook)

    def generate_cam(self, input_image, target_class=None):
        # 前向传播，得到模型输出
        model_output = self.model(input_image)

        if target_class is None:
            # 如果未指定目标类别，则取模型预测概率最大的类别作为目标类别
            target_class = torch.argmax(model_output, dim=1).item()

        # 清除模型梯度，避免之前的梯度影响
        self.model.zero_grad()

        # 反向传播，构造one-hot向量，使得目标类别对应的梯度为1，其余为0，然后进行反向传播计算梯度
        one_hot = torch.zeros_like(model_output)
        one_hot[0, target_class] = 1
        model_output.backward(gradient=one_hot)

        # 获取之前保存的目标层的梯度和激活值
        gradients = self.gradients
        activations = self.activations

        # 对梯度进行全局平均池化，得到每个通道的权重，用于衡量每个通道的重要性
        weights = torch.mean(gradients, dim=(2, 3), keepdim=True)

        # 加权激活映射，将权重与激活值相乘并求和，得到类激活映射的初步结果
        cam = torch.sum(weights * activations, dim=1, keepdim=True)

        # ReLU激活，只保留对目标类别有正贡献的区域，去除负贡献的影响
        cam = F.relu(cam)

        # 调整大小并归一化，将类激活映射调整为与输入图像相同的尺寸（32x32），并归一化到[0, 1]范围
        cam = F.interpolate(cam, size=(32, 32), mode='bilinear', align_corners=False)
        cam = cam - cam.min()
        cam = cam / cam.max() if cam.max() > 0 else cam

        return cam.cpu().squeeze().numpy(), target_class

可以看到代码包含三个部分：

• 初始化：变量存储、hook注册（保证在卷积层创建之前）
• Hook定义：获取前向传播输出的activation和反向传播输出的gradients（后得到weights）
• 生成热图：计算加权映射（weight*activation）、激活、调大小与归一化等

对于生成热图部分的执行流程如下：

输入图像 (32×32)
    ↓
前向传播 → 模型预测: [狗:0.1, 猫:0.8, 鸟:0.1]
    ↓
选择目标类别: "猫" (类别1)
    ↓
构造one-hot: [0, 1, 0]
    ↓
反向传播 → 计算"猫"类别对特征图的梯度
    ↓
获取:
   - 特征图: 512个7×7的激活图 (哪里被激活)
   - 梯度: 512个7×7的梯度图 (多重要)
    ↓
计算通道权重: 对每个通道的梯度求平均
    ↓
生成CAM: 权重 × 特征图 → 求和 → 7×7的热力图
    ↓
后处理: ReLU → 上采样到32×32 → 归一化
    ↓
输出: 显示模型识别"猫"时关注的区域

可视化

叠加图像的处理

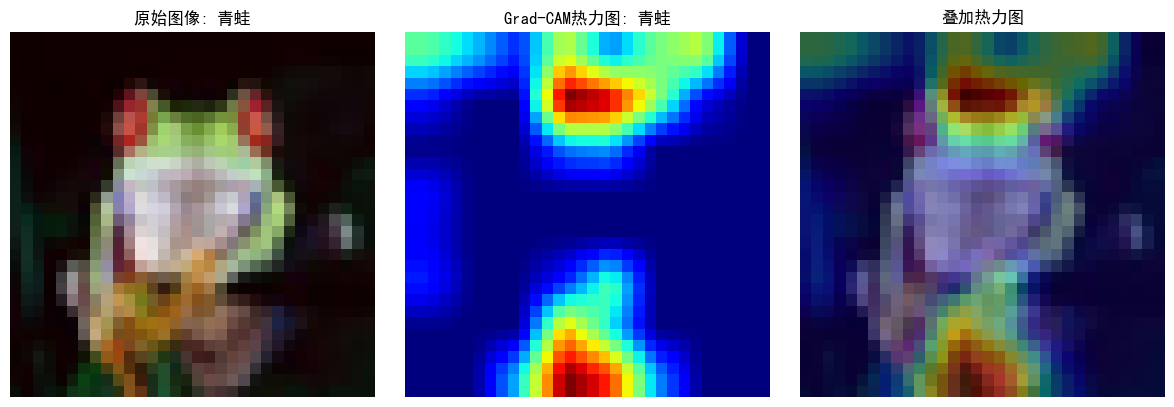

三个的图绘制（原始图像+热力图+叠加图）：

import warnings
warnings.filterwarnings("ignore")
import matplotlib.pyplot as plt
# 设置中文字体支持
plt.rcParams["font.family"] = ["SimHei"]
plt.rcParams['axes.unicode_minus'] = False  # 解决负号显示问题
# 选择一个随机图像
# idx = np.random.randint(len(testset))
idx = 102  # 选择测试集中的第101张图片 (索引从0开始)
image, label = testset[idx]
print(f"选择的图像类别: {classes[label]}")

# 转换图像以便可视化
def tensor_to_np(tensor):
    img = tensor.cpu().numpy().transpose(1, 2, 0)
    mean = np.array([0.5, 0.5, 0.5])
    std = np.array([0.5, 0.5, 0.5])
    img = std * img + mean
    img = np.clip(img, 0, 1) # 进行数值裁剪，保证所有值在[0,1]之间
    return img

# 添加批次维度并移动到设备
input_tensor = image.unsqueeze(0).to(device)

# 初始化Grad-CAM（选择最后一个卷积层）
grad_cam = GradCAM(model, model.conv3)

# 生成热力图
heatmap, pred_class = grad_cam.generate_cam(input_tensor)

# 可视化
plt.figure(figsize=(12, 4))

# 原始图像
plt.subplot(1, 3, 1)
plt.imshow(tensor_to_np(image))
plt.title(f"原始图像: {classes[label]}")
plt.axis('off')

# 热力图
plt.subplot(1, 3, 2)
plt.imshow(heatmap, cmap='jet')
plt.title(f"Grad-CAM热力图: {classes[pred_class]}")
plt.axis('off')

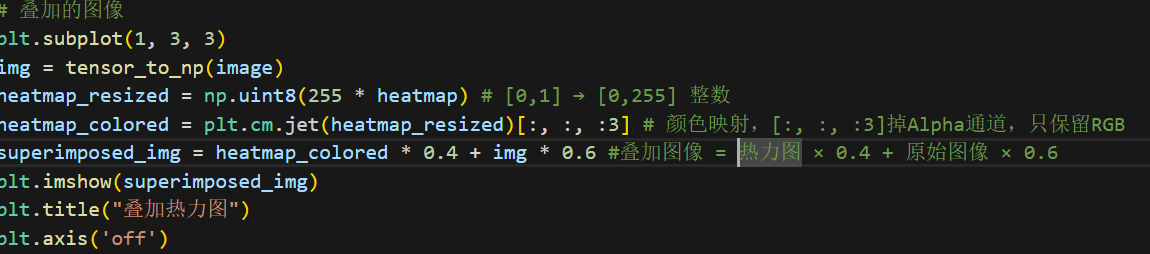

# 叠加的图像
plt.subplot(1, 3, 3)
img = tensor_to_np(image)
heatmap_resized = np.uint8(255 * heatmap)
heatmap_colored = plt.cm.jet(heatmap_resized)[:, :, :3]
superimposed_img = heatmap_colored * 0.4 + img * 0.6
plt.imshow(superimposed_img)
plt.title("叠加热力图")
plt.axis('off')

plt.tight_layout()
plt.savefig('grad_cam_result.png')
plt.show()

# print("Grad-CAM可视化完成。已保存为grad_cam_result.png")
