【图像去噪的扩散滤波】图像线性扩散滤波、边缘增强线性和非线性各向异性滤波
各种基于扩散的图像滤波方法：
1.使用热方程的线性扩散滤波 - 使用隐式和显式欧拉方法求解。
2. 边缘增强线性各向异性扩散滤波。
3. 边缘增强非线性各向异性扩散滤波。
一、扩散滤波技术概述
扩散滤波基于热传导物理模型，通过控制像素间的扩散过程平滑噪声，同时恢复图像结构。其核心方程为偏微分方程（PDE）：
其中 U 为图像灰度场，D 为扩散系数（或张量），∇ 为梯度算子，div 为散度算子。根据 D 的设计，可分为三类：
- 线性扩散滤波（D 为常数）
- 边缘增强线性扩散滤波（线性滤波 + 边缘算子预处理）
- 非线性各向异性扩散滤波（D 为梯度或结构的函数）
二、线性扩散滤波：基本原理与局限

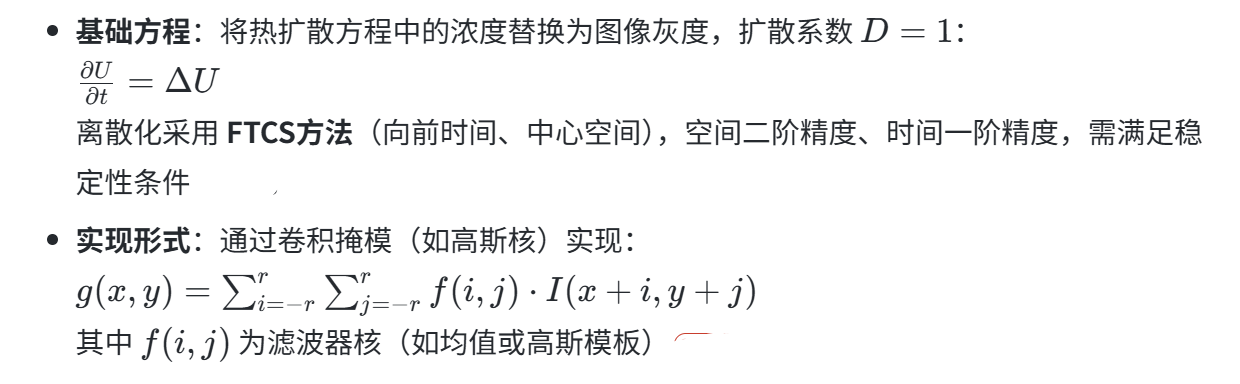

2.1 数学模型与实现
2.2 应用与局限性
- 应用场景：深度结构分析、多尺度分割、立体匹配 。
- 核心局限：
- 边缘模糊：各向同性扩散导致重要特征（如边缘）失真。
- 尺度空间特性丢失：无法区分噪声与结构 。
三、边缘增强线性扩散滤波：改进与局限
3.1 设计原理
在线性滤波基础上引入边缘增强算子，通过预处理或后处理保留细节：
- 边缘检测：使用 Sobel、Prewitt 或 Laplacian 算子提取边缘。
- 增强处理：在边缘区域抑制平滑强度，非边缘区域正常扩散 。
3.2 性能分析
- 优势：较纯线性滤波更好保留边缘轮廓。
- 局限：
- 噪声误判：强噪声梯度可能超过真实边缘梯度，导致边缘被平滑 。
- 参数依赖：扩散系数 λλ 和迭代次数 tt 需手动调优，自适应性差 。
四、非线性各向异性扩散滤波：理论与创新

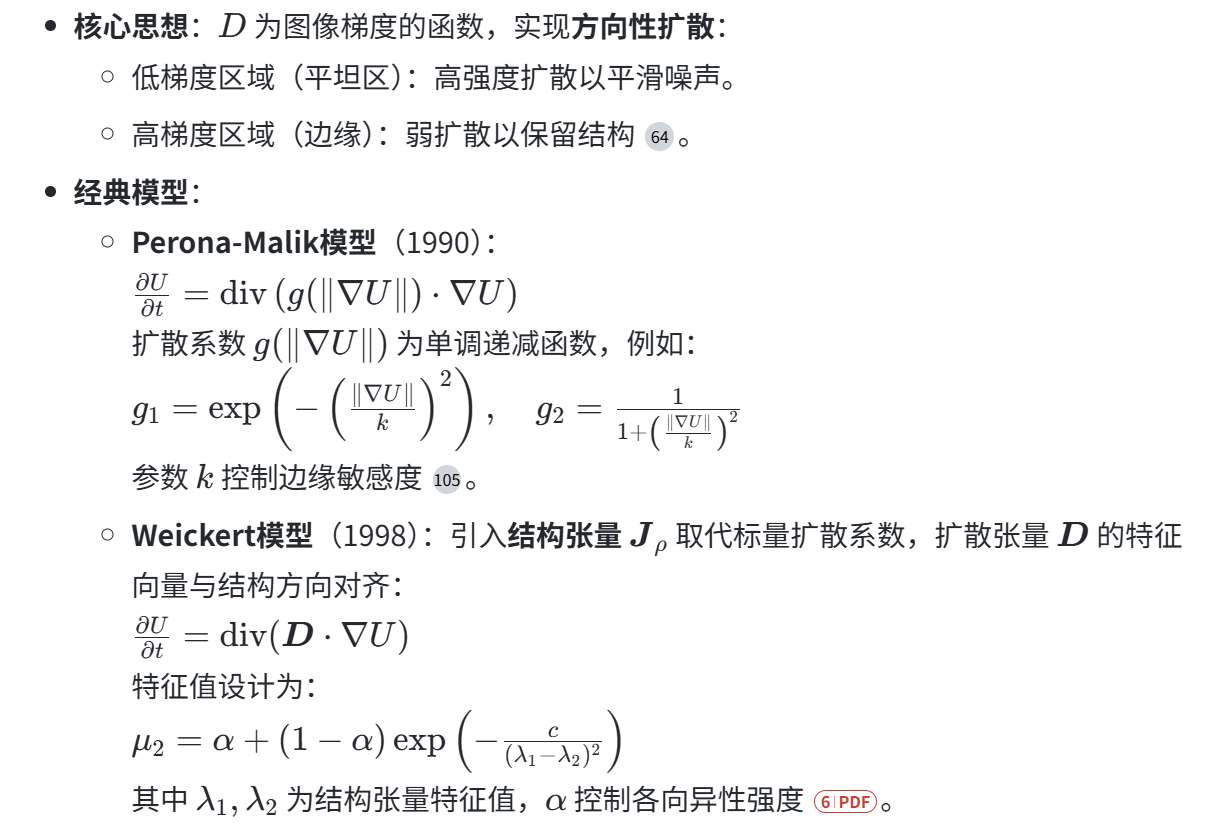

4.1 基本原理
4.3 改进方法
- 多尺度扩散：在不同尺度处理噪声与细节 。
- 正则化：避免阶梯效应（阶梯状伪影） 。
- 小波融合：结合小波分解分离高低频分量，提升扩散准确性 。
五、关键对比：数学模型与性能指标
5.1 数学模型差异
| 特征 | 线性扩散 | 边缘增强线性 | 非线性各向异性 |
|---|---|---|---|
| 扩散方程 | ∂U∂t=ΔU∂t∂U=ΔU | 线性滤波 + 边缘算子 | div(g⋅∇U)div(g⋅∇U) |
| 扩散系数 DD | 常数（标量） | 常数 | 梯度/结构的函数（标量或张量） |
| 各向异性 | 否 | 否 | 是 |
| 计算复杂度 | 低 | 中 | 高 |
5.2 性能指标对比
| 指标 | 线性扩散 | 边缘增强线性 | 非线性各向异性 |
|---|---|---|---|
| 去噪能力 | 强（均匀噪声） | 中 | 强（自适应噪声） |
| 边缘保留 | 差 | 中 | 优 |
| 细节增强 | 无 | 局部增强 | 结构定向增强 |
| 参数敏感性 | 低 | 高 | 高（kk, tt 需调优） |
| 抗强噪声能力 | 弱 | 弱 | 中（需改进模型） |
注：非线性方法在边缘保护上显著优于线性方法，但面临阶梯效应和参数敏感性问题 。
六、研究挑战与前沿方向
- 参数自适应：
- 通过机器学习动态优化 kk 和迭代次数 tt，减少人工干预 。
- 噪声鲁棒性：
- 结合高斯预平滑梯度计算，避免强噪声误判为边缘 。
- 多模态融合：
- 联合小波、总变分（TV）或深度学习模型提升细节保留能力 。
- 应用扩展：
- 地震数据（断层增强）、医学影像（血管分割）、无人机影像（边缘检测） 。
七、结论
扩散滤波技术通过物理启发的偏微分方程模型，在图像去噪领域形成完整体系：
- 线性扩散：计算高效但边缘模糊，适用于均匀噪声场景。
- 边缘增强线性：改进边缘保留，但强噪声下性能下降。
- 非线性各向异性：通过方向敏感扩散实现最优权衡，是当前研究主流，Weickert张量模型进一步提升了纹理保护能力。
未来研究需聚焦于参数自适应设计、噪声鲁棒性优化及跨模态算法融合，以推动其在实时高精度图像处理中的应用。
📚2 运行结果
2.1 non_aniso
2.2 inhomo_iso
2.3 heat_imp
2.4 heat_explicit
部分代码：
% set up finite difference parameters
alpha =.5;
k = 1;
h = 1;
lambda = (alpha^2)*(k/(h^2));
[m n] = size(w);
%stick image into a vector
w_vec = reshape(w,n*n,1);
w_old = w;
w_new = w;
%smooth the image
im_smth = filter_function(w,1);
im_smth = im_smth';
% required for g() calculation
[dx_im_smth dy_im_smth] = gradient(im_smth);
gr_im_smth = dx_im_smth.^2 + dy_im_smth.^2;
[mmm nnn] = size(gr_im_smth);
% g() calculation
for i=1:mmm
for j=1:nnn
g(i,j) = 1/(1+(gr_im_smth(i,j)/32));
end
end
%g = g';
jj=1;
[im_sx im_sy] = gradient(im_smth);
% diffusion tensor D is preconputed here
D = zeros(n*n,2,2);
for i=1:n*n
row = ceil(i/n);
col = i - (row-1) * n;
% if((col > 1) && (col < n) && (row > 1) && (row < n))
% choose eigenvector parallel and perpendicular to gradient
eigen_vec = [im_sx(row,col) im_sy(row,col); im_sy(row,col) -im_sx(row,col) ];
%choose eigenvalues
eigen_vec(:,1) = eigen_vec(:,1) ./ norm(eigen_vec(:,1));
eigen_vec(:,2) = eigen_vec(:,2) ./ norm(eigen_vec(:,2));
eigen_val = [g(row,col) 0;0 1];
% form diffusion tensor
D(i,:,:) = eigen_vec * eigen_val * (eigen_vec');
% end
end
figure;
for k=1:400 % for each iteration
for i=1:n*n % solve using Jacobi iterations scheme
row = ceil(i/n); %compute what row this pixel belongs to in original image
col = i - (row-1) * n; % compute cols similarly
%different if conditions handles pixels at different location in
%the image as depending on their location they may or may not have
%all their neighbor pixels which will be required for finite
%differences
if((col > 1) && (col < n) && (row > 1) && (row < n))
s = -lambda * ((D(i,1,1) * w_old(i-1)) + ((D(i,1,1) - D(i,1,2) - D(i,2,1)) * (w_old(i+1))) + ...
(D(i,2,2) * w_old(i-n)) + ((D(i,2,2) - D(i,1,2) - D(i,2,1)) * (w_old(i+n))) + ((D(i,1,2) + D(i,2,1)) * w_old(i+n+1)));
w_new(i) = (-s + w_old(i))/(1 + lambda * (2 * D(i,1,1) + 2 * D(i,2,2) - D(i,1,2) - D(i,2,1)));
elseif((row == 1) && (col > 1) && (col < n))
s = -lambda * ((D(i,1,1) * w_old(i-1)) + ((D(i,1,1) - D(i,1,2) - D(i,2,1)) * (w_old(i+1))) + ...
((D(i,2,2) - D(i,1,2) - D(i,2,1)) * (w_old(i+n))) + ((D(i,1,2) + D(i,2,1)) * w_old(i+n+1)));
%s = -(lambda) * (w_old(i+1) + w_old(i-1) + w_old(i+n));
w_new(i) = (-s + w_old(i))/(1+4*lambda);
elseif((row == n) && (col > 1) && (col < n))
s = -lambda * ((D(i,1,1) * w_old(i-1)) + ((D(i,1,1) - D(i,1,2) - D(i,2,1)) * (w_old(i+1))) + ...
(D(i,2,2) * w_old(i-n)));
%s = -(lambda) * (w_old(i+1) + w_old(i-1) + w_old(i-n));
w_new(i) = (-s + w_old(i))/(1+4*lambda);
elseif((col == 1) && (row > 1) && (row < n))
s = -lambda * (((D(i,1,1) - D(i,1,2) - D(i,2,1)) * (w_old(i+1))) + ...
(D(i,2,2) * w_old(i-n)) + ((D(i,2,2) - D(i,1,2) - D(i,2,1)) * (w_old(i+n))) + ((D(i,1,2) + D(i,2,1)) * w_old(i+n+1)));
%s = -(lambda) * (w_old(i+1) + w_old(i+n) + w_old(i-n));
w_new(i) = (-s + w_old(i))/(1+4*lambda);
elseif((col == n) && (row > 1) && (row < n))
s = -lambda * ((D(i,1,1) * w_old(i-1)) + ...
(D(i,2,2) * w_old(i-n)) + ((D(i,2,2) - D(i,1,2) - D(i,2,1)) * (w_old(i+n))));
%s = -(lambda) * (w_old(i-1) + w_old(i+n) + w_old(i-n));
w_new(i) = (-s + w_old(i))/(1+4*lambda);
elseif((col==1) && (row==1))% set up finite difference parameters
alpha =.5;
k = 1;
h = 1;
lambda = (alpha^2)*(k/(h^2));
[m n] = size(w);
%stick image into a vector
w_vec = reshape(w,n*n,1);
w_old = w;
w_new = w;
%smooth the image
im_smth = filter_function(w,1);
im_smth = im_smth';
% required for g() calculation
[dx_im_smth dy_im_smth] = gradient(im_smth);
gr_im_smth = dx_im_smth.^2 + dy_im_smth.^2;
[mmm nnn] = size(gr_im_smth);
% g() calculation
for i=1:mmm
for j=1:nnn
g(i,j) = 1/(1+(gr_im_smth(i,j)/32));
end
end
%g = g';
jj=1;
[im_sx im_sy] = gradient(im_smth);
% diffusion tensor D is preconputed here
D = zeros(n*n,2,2);
for i=1:n*n
row = ceil(i/n);
col = i - (row-1) * n;
% if((col > 1) && (col < n) && (row > 1) && (row < n))
% choose eigenvector parallel and perpendicular to gradient
eigen_vec = [im_sx(row,col) im_sy(row,col); im_sy(row,col) -im_sx(row,col) ];
%choose eigenvalues
eigen_vec(:,1) = eigen_vec(:,1) ./ norm(eigen_vec(:,1));
eigen_vec(:,2) = eigen_vec(:,2) ./ norm(eigen_vec(:,2));
eigen_val = [g(row,col) 0;0 1];
% form diffusion tensor
D(i,:,:) = eigen_vec * eigen_val * (eigen_vec');
% end
end
figure;
for k=1:400 % for each iteration
for i=1:n*n % solve using Jacobi iterations scheme
row = ceil(i/n); %compute what row this pixel belongs to in original image
col = i - (row-1) * n; % compute cols similarly
%different if conditions handles pixels at different location in
%the image as depending on their location they may or may not have
%all their neighbor pixels which will be required for finite
%differences
if((col > 1) && (col < n) && (row > 1) && (row < n))
s = -lambda * ((D(i,1,1) * w_old(i-1)) + ((D(i,1,1) - D(i,1,2) - D(i,2,1)) * (w_old(i+1))) + ...
(D(i,2,2) * w_old(i-n)) + ((D(i,2,2) - D(i,1,2) - D(i,2,1)) * (w_old(i+n))) + ((D(i,1,2) + D(i,2,1)) * w_old(i+n+1)));
w_new(i) = (-s + w_old(i))/(1 + lambda * (2 * D(i,1,1) + 2 * D(i,2,2) - D(i,1,2) - D(i,2,1)));
elseif((row == 1) && (col > 1) && (col < n))
s = -lambda * ((D(i,1,1) * w_old(i-1)) + ((D(i,1,1) - D(i,1,2) - D(i,2,1)) * (w_old(i+1))) + ...
((D(i,2,2) - D(i,1,2) - D(i,2,1)) * (w_old(i+n))) + ((D(i,1,2) + D(i,2,1)) * w_old(i+n+1)));
%s = -(lambda) * (w_old(i+1) + w_old(i-1) + w_old(i+n));
w_new(i) = (-s + w_old(i))/(1+4*lambda);
elseif((row == n) && (col > 1) && (col < n))
s = -lambda * ((D(i,1,1) * w_old(i-1)) + ((D(i,1,1) - D(i,1,2) - D(i,2,1)) * (w_old(i+1))) + ...
(D(i,2,2) * w_old(i-n)));
%s = -(lambda) * (w_old(i+1) + w_old(i-1) + w_old(i-n));
w_new(i) = (-s + w_old(i))/(1+4*lambda);
elseif((col == 1) && (row > 1) && (row < n))
s = -lambda * (((D(i,1,1) - D(i,1,2) - D(i,2,1)) * (w_old(i+1))) + ...
(D(i,2,2) * w_old(i-n)) + ((D(i,2,2) - D(i,1,2) - D(i,2,1)) * (w_old(i+n))) + ((D(i,1,2) + D(i,2,1)) * w_old(i+n+1)));
%s = -(lambda) * (w_old(i+1) + w_old(i+n) + w_old(i-n));
w_new(i) = (-s + w_old(i))/(1+4*lambda);
elseif((col == n) && (row > 1) && (row < n))
s = -lambda * ((D(i,1,1) * w_old(i-1)) + ...
(D(i,2,2) * w_old(i-n)) + ((D(i,2,2) - D(i,1,2) - D(i,2,1)) * (w_old(i+n))));
%s = -(lambda) * (w_old(i-1) + w_old(i+n) + w_old(i-n));
w_new(i) = (-s + w_old(i))/(1+4*lambda);
elseif((col==1) && (row==1))
