💥1 概述
摘要：
本文详细介绍了对用于求解凸优化问题的算法在混合动力车辆能源管理中的计算性能进行研究，其中包括非线性损耗。提出了一种投影内点法，通过在控制输入上应用不等式约束作为投影，减少了牛顿步骤矩阵求逆的大小和复杂性，并通过与交替方向乘子法（ADMM）算法和通用凸优化软件CVX的比较在仿真中展示了其性质。发现当需要适度精度的解时，ADMM算法具有有利的性质，而当需要高精度时，投影内点法更有利，并且两者都比CVX快得多。
增加电动化的道路车辆被确定为解决重要社会问题的关键短期方案，包括气候变化和空气污染[1]。插电式混合动力电动车（PHEV），其中电动推进系统与内燃发动机相辅相成，目前是一种常见配置。尽管锂离子电池的低能量密度和长充电时间限制了全电动动力总成的可行性，但对日常驾驶行为的分析表明，使用纯电动续航里程仅为40英里的混合动力车辆可以用电驱动50%的内燃机里程[2]。然而，额外动力源的引入带来了一个棘手的问题：在给定旅程的每一刻，应该从电动机提供多少功率，从发动机提供多少功率？
这被称为能量管理问题[3]，一个简单的启发式方法是充电耗尽/充电维持策略，即只有在电池充分耗尽时才从电动机提供动力，然后在旅程结束前以充电维持模式运行车辆[2]。然而，已经证明通过同时从电动机和发动机提供动力，并在整个旅程中调节从每个动力源提供的比例，可以实现燃油消耗的显著节省，这被称为“混合模式”[4]。有几种控制动力总成的方法，可以通过动态规划获得全局最优解，用于复杂的非线性模型和/或整数控制决策（如换挡选择）[5]，[6]，但这种方法对于在线解决方案来说计算要求过高。其他研究已经调查了基于庞特里亚金最小原理的方法[7]–[9]，尽管在仍保证最优性的情况下，强制执行复杂约束（如总电荷状态约束或发动机切换）是具有挑战性的。
模型预测控制（MPC）在这个应用中显示出潜力，因为它对车辆模型和未来驾驶行为预测的不确定性具有固有的鲁棒性[10]，并且整个混合动力总成中可以使用非线性损耗模型以提高性能[11]。当考虑到换挡和发动机切换时，相关的在线优化问题仍然难以计算，因此这些元素通常会被从问题中移除或在外部进行优化[11]–[14]，并且已经证明仅通过制定功率平衡，使用非线性损失而无需简化，可以将问题表述为具有线性状态动力学的凸优化问题[15]。
在过去的30年里，解决不等式约束优化问题最流行的算法一直是内点法[16]。最初被构造为“原始”方法，通过用对数障碍函数逼近优化问题中的不等式约束，它们固有的病态和数值效率低下使内点法在卡马卡尔（Karmakar）于1984年发表其方法[17]之前无效。随后发展出的“原始-对偶”内点法[18]表现出优秀的理论和实际特性，包括多项式复杂度和在问题规模变化时迭代次数近似恒定，如今，在MPC优化领域，大量研究成果致力于原始-对偶内点法[19]–[21]的发展和应用。
在最近发表的文献中，尚未研究解决能源管理问题的凸优化形式的算法，通常使用通用凸优化软件[13]，[14]，[22]，[23]来解决优化问题，除了在[15]中提出的交替方向乘子法（ADMM）算法。本文的第一个贡献是针对这个问题提出了一个投影内点求解器，通过将决策变量上的逐元素不等式约束作为投影，降低了与原始-对偶牛顿步骤相关的矩阵求逆的规模，从而降低了每次迭代的计算需求。该算法不特定于领域，适用于具有线性动力学、控制变量的可分离凸成本函数以及控制和状态变量的上下界的任何MPC优化问题。
本文的一个主要动机是确定对于凸PHEV能源管理制定，二阶和一阶方法的相对计算优势，第二个贡献是一组数值研究，比较了投影内点算法与[15]中的ADMM算法的性能。在这些研究中，我们证明了投影内点方法具有优越的收敛性质，但需要更多时间才能获得具有适度精度的解决方案，因此，仅适用于较短时间范围内的实时解决方案（在本例中，少于500个样本）。我们还证明了两种方法都比CVX[24]快得多，而在ADMM中（使用[15]中的改进实现），我们展示了第一种能够在实时情况下解决能源管理问题的方法，在考虑非线性系统动力学并在整个时间范围内强制执行功率和电荷状态的硬限制时，可以在长时间范围（≥1000个样本）内实现。
本文的结构如下。第二节定义了能源管理问题、MPC框架和凸重构，第三节详细介绍了投影内点方法。第四节阐明了[15]中的ADMM算法，第五节展示了数值实验，第六节对本文进行了总结。
1. 插电式混合动力车辆（PHEV）能源管理核心问题
PHEV能源管理策略（EMS）的核心是在满足驾驶员功率需求的前提下，协调内燃机（ICE）与电动机（MG）的功率分配，实现燃油经济性、电池寿命和排放的多目标优化。其关键技术挑战包括：
- 多模式动态切换：纯电模式（零排放）、混合驱动模式（ICE+MG协同）、充电模式（ICE为电池充电）、能量回收模式（制动动能回收）。
- 约束条件复杂：电池SOC（State of Charge）范围、电机转速/扭矩限制、机械制动扭矩非负性等硬约束。
- 实时性要求：需在毫秒级时间内响应工况变化，传统全局优化算法（如动态规划）因计算复杂度高难以在线应用。
2. 模型预测控制（MPC）在PHEV能源管理中的优势
MPC通过滚动优化与反馈校正机制，将长期优化问题分解为在线可解的短时域问题，成为PHEV实时能源管理的理想框架：
- 核心机制：
在每个采样时刻，基于当前状态（如车速、SOC）和预测的未来工况（如需求扭矩序列），求解有限时域的最优控制序列，仅应用第一个控制量并滚动更新。
- 处理约束能力：显式纳入状态/输入约束（如 SOC ∈ [0.2, 0.8]），避免不可行解。
- 预测模型集成：通过车辆动力学模型预测未来状态，结合智能网联技术（如V2X）获取速度预测信息，提升精度。
3. 凸优化在MPC中的实现方式
凸优化将非线性MPC问题转化为可高效求解的凸形式，主要方法包括：
(1) 问题凸化技术

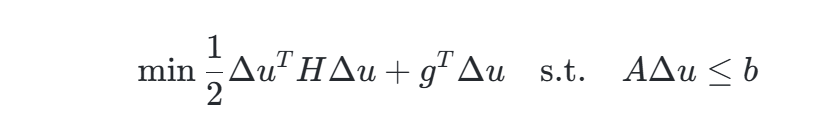

- 序列二次规划（SQP） ：将非线性规划（NLP）转化为二次规划（QP）子问题迭代求解，例如：
适用于PHEV扭矩分配问题。
- 连续凸化（SCvx） ：通过伪谱离散化处理高度非线性问题（如火箭着陆），嵌入MPC框架保证递归可行性。
(2) 求解算法对比
| 算法 | 优势 | 局限性 | 适用场景 |
|---|---|---|---|
| 内点法 | 超线性收敛，高精度解 | 硬件要求高，时域长度受限（≤500） | 中短时域优化 |
| ADMM | 分布式求解，内存占用低，长时域高效（≥1000） | 迭代次数多，精度中等 | 大规模约束问题 |
| 坐标下降法 | 单变量更新，计算成本低 | 收敛速度慢 | 嵌入式系统 |
| CVX通用工具箱 | 建模便捷 | 计算效率低（比ADMM慢1000倍） | 离线验证 |
注：ADMM在实时性要求高的长时域问题中显著优于CVX。
4. ADMM-CVX在MPC能源管理中的融合应用

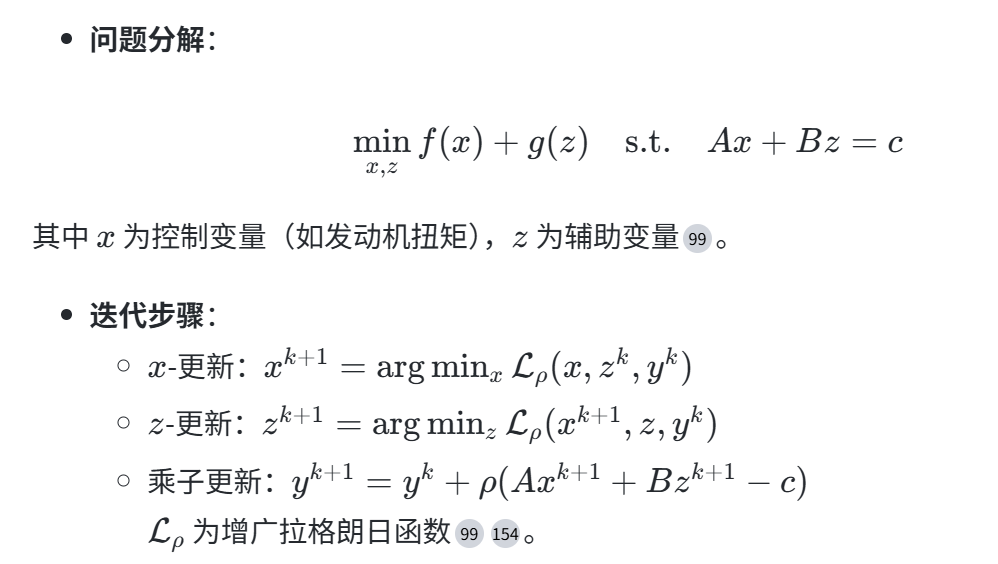

(1) ADMM算法原理
ADMM通过分解原问题为可并行求解的子问题，协调全局解：
(2) CVX在ADMM中的作用
- 子问题求解：CVX提供凸优化建模接口，快速求解ADMM分解后的子问题（如电池功率约束下的QP问题）。
- 算法加速：相比直接调用CVX求解原问题，ADMM-CVX组合将计算复杂度从 O(n3)O(n3) 降至 O(n)，实现实时性。

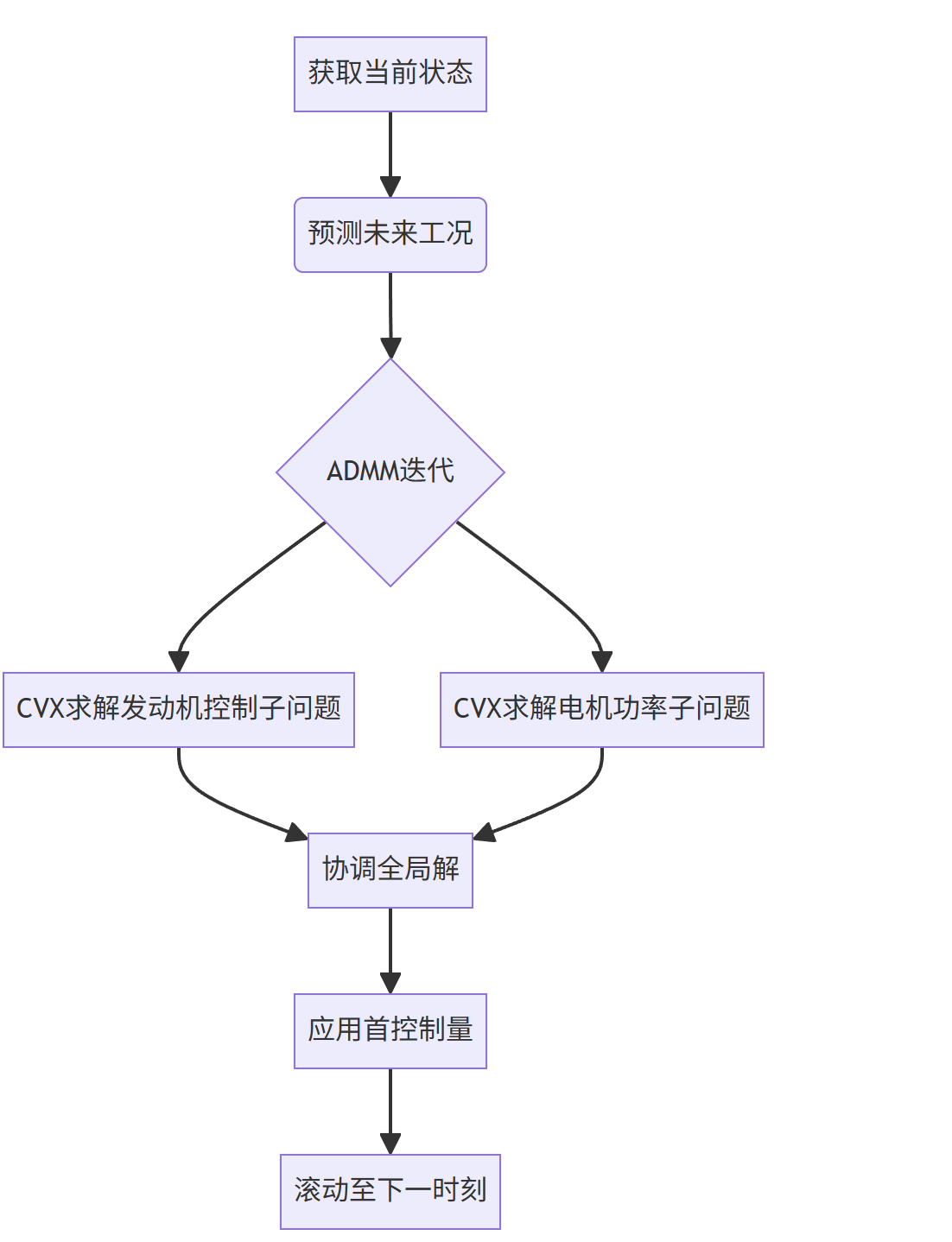

(3) PHEV应用流程
5. 算法性能评估指标
基于文献实证研究，ADMM-CVX的评估需涵盖以下维度：
- 燃油经济性：
- 对比基准策略（如规则控制）的燃油节省率（典型值：5.14%~6.18%）。
- 电池寿命：
- SOC跟踪误差（RMSE）
- 电池健康状态（SOH）衰减率，多目标优化中引入SOH惩罚项。
- 实时性：
- 单步求解时间（ms级），时域长度≥1000时ADMM仍满足实时要求。
- 计算效率：
- 迭代次数 vs. 收敛精度
- 内存占用（ADMM-CVX比传统MPC减少7.2倍）。
- 鲁棒性：
- 工况预测误差下的燃油消耗波动率。
6. 挑战与前沿方向
- 预测不确定性：
- 结合深度学习预测长时域工况，降低滚动优化误差。
- 多目标权衡：
- 采用NSGA-III算法生成Pareto前沿，提供多组优化方案供设计选择。
- 硬件部署：
- 基于凸提升（Convex Lifting）技术压缩MPC控制器，适配嵌入式平台。
- 热管理集成：
- 在MPC成本函数中引入电池温度惩罚项，提升能效5.2%。
结论
ADMM-CVX框架通过将非凸MPC问题分解为凸子问题，显著提升了PHEV能源管理的实时性与鲁棒性。其核心优势在于：
- 处理复杂约束：显式满足SOC、扭矩等硬约束。
- 计算高效性：长时域优化中ADMM耗时仅为CVX的0.1%。
- 多目标兼容性：燃油消耗、电池寿命、排放的协同优化。
未来研究需进一步探索预测精度提升、硬件在环验证以及车-云协同优化架构，推动PHEV能源管理向更高智能化演进。
📚2 运行结果
通过运行Main.m脚本生成的图表如下所示，其中ADMM的结果与CVX的结果完全匹配。，ADMM代码大约需要0.6秒，而CVX则需要大约800秒。
部分代码：
function [ E, u, time, iterations ] = f_ADMM( coeffs,Pdrv,E0,Pbmin,Pbmax,xmin,xmax,P,C,R,V,misc )
N = length(Pbmin);
rho1 = 2.34E-4;
rho2 = 1E-8;
alpha2 = coeffs(:,1);
alpha1 = coeffs(:,2);
alpha0 = coeffs(:,3);
beta2 = coeffs(:,4);
beta1 = coeffs(:,5);
beta0 = coeffs(:,6);
%% Feasibility check
%% Initialization (these operations can be performed offline and are not timed)
u = zeros(N,1);
u(C) = Pbmin(C);
zeta = zeros(N,1);
lambda1 = zeros(N,1);
lambda2 = zeros(N,1);
I = eye(N);
Psi = tril(ones(N,N));
M = (rho1/rho2 * inv(Psi) * (inv(Psi)') + I);
L = chol(M)';
L = sparse(L);
Diff = sparse(inv(Psi));
Difft = sparse(inv(Psi)');
%% Algorithm
tic
iterations = 0;
flag = 1;
while flag
% The u update for k in P is the solution of a convex optimization
% problem. This is solved using a newton method that is included in the
% function f_BacktrackingNewtonVector
u(P) = f_BacktrackingNewtonVector(alpha0(P), alpha1(P), alpha2(P), beta0(P), beta1(P), beta2(P), V, R, Pdrv(P), rho1, zeta(P), lambda1(P), Pbmin(P), Pbmax(P));
% The x update is trivial
x = E0 - cumsum(zeta) - lambda2;
x(x > xmax) = xmax;
x(x < xmin) = xmin;
%hold the current value of zeta for residual calculations
zetahold = zeta;
% The zeta update is solved using a method detailed in Appendix D of
% "Optimal Power Allocation in Battery/Supercapacitor Electric Vehicles
% using Convex Optimization", available at
% https://ieeexplore.ieee.org/document/9193947
% and
% https://arxiv.org/abs/2005.03678
vec = rho1 * (u + lambda1) - rho2 * cumsum(x - E0 + lambda2, 'reverse');
vec = vec / rho2;
vec = Difft * vec;
vec = Diff * vec;
vec = L \ vec;
zeta = L' \ vec;
% The residual and Lagrange multiplier updates are also trivial
r = [u - zeta; x + cumsum(zeta) - E0];
s = [rho1 * (zetahold - zeta); rho2*cumsum(zetahold - zeta)];
lambda1 = lambda1 + (u - zeta);
lambda2 = lambda2 + (x + cumsum(zeta) - E0);
iterations = iterations + 1;
% Termination criteria
if iterations > misc.maxIterations
flag = 0;
end
if max(norm(r), norm(s)) < misc.epsilon
flag = 0;
end
end
time = toc;
E = E0 - cumsum(u);
return
