本文详细介绍了存储器阵列的结构，包括DRAM、SRAM和ROM三种常见类型。DRAM需要定期刷新以保持数据，SRAM使用静态电路存储数据，而ROM则保存非易失性数据。地址译码驱动系统解析了如何根据CPU提供的地址访问存储单元，同时讨论了单端口和多端口存储器的区别。

目录

存储器阵列

  • 有效存储大量数据的存储器阵列
  • 3种常见类型
    • DRAM (Dynamic random access memory )
    • SRAM (Static random access memory )
    • ROM (Read only memory )
  • 在每一个N-bit地址指定的独特地址空间，读出/写入M-bit 数据值
    在这里插入图片描述

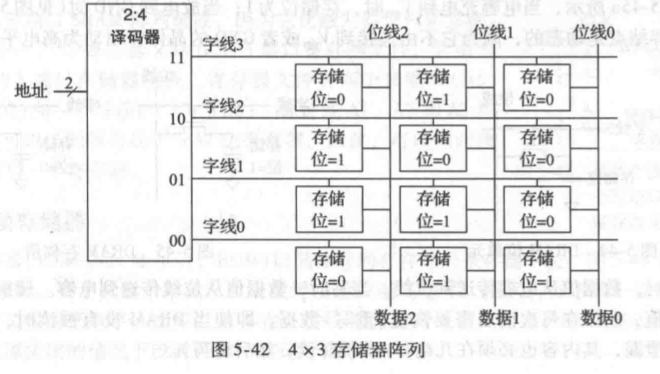

  • 二维存储器位元阵列
  • 每一个位元存储一位数据
  • N位地址，M位数据:
    • 2N行and M列
    • 宽度:列数(一行数据位数，字长)
    • 深度:行数(字数，容量)
    • 阵列大小:深度×宽度=2NxM

在这里插入图片描述

地址译码驱动系统

  • CPU给出指定存储单元的地址
  • 把该地址翻译成访问指定存储单元的控制信号
  • 一维和二维地址译码方案
  • 一维地址译码方案:存储体阵列的每一个存储单元由一条字线驱动,
    也叫单译码结构.
    • 例如: 1K × 32bit
    • RAM地址有10根
    • 字线根数需要:210 =1024根
