本文介绍了可编程逻辑阵列PLA和现场可编程门阵列FPGA的基本特性与区别。PLA主要包含固定内部连接和点描述法，而FPGA则具有内部连接可编程性，能实现组合逻辑和时序逻辑。FPGA由逻辑单元LEs、输入输出单元IOEs和可编程内部连接组成，设计流程包括输入设计、模拟设计、综合设计以及下载配置和测试。

目录

PLAs(可编程逻辑阵列Programmable logic arrays)

特性

  • 与阵列＋或阵列
  • 仅仅是组合逻辑
  • 固定内部连接

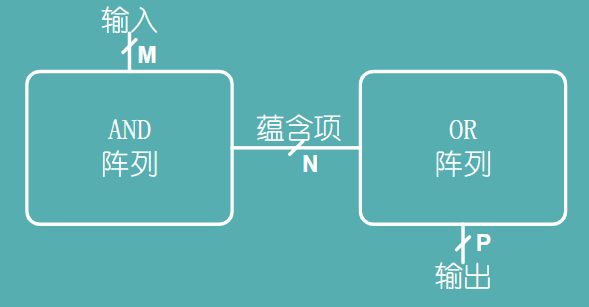

    在这里插入图片描述

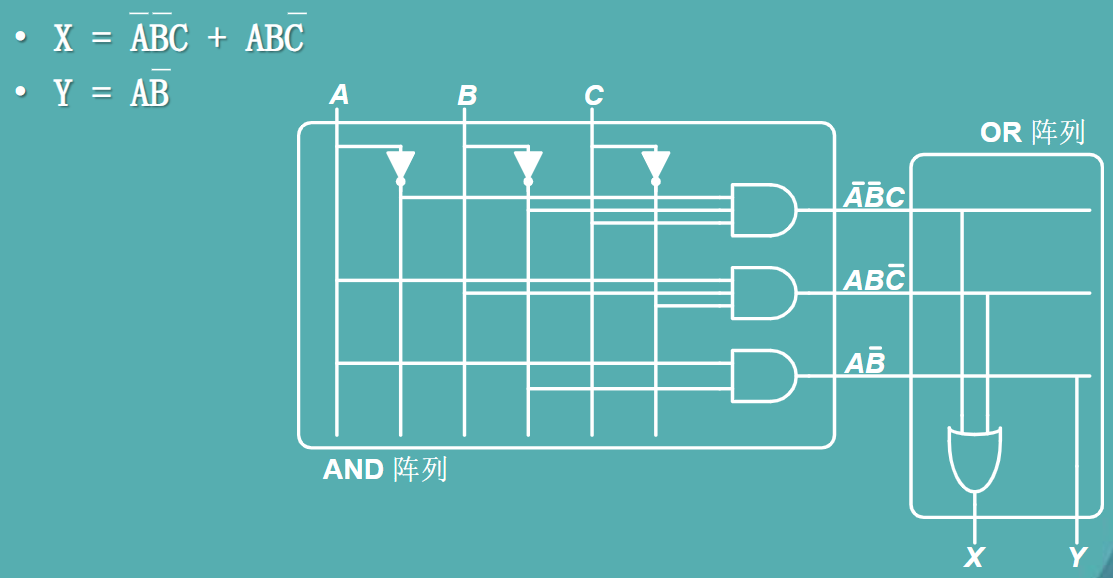

    在这里插入图片描述

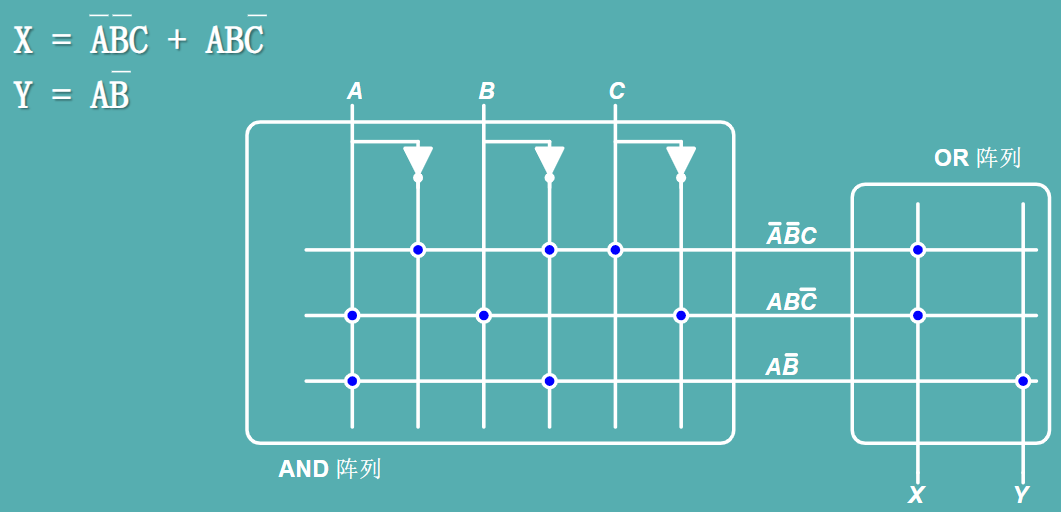

点描述法

在这里插入图片描述

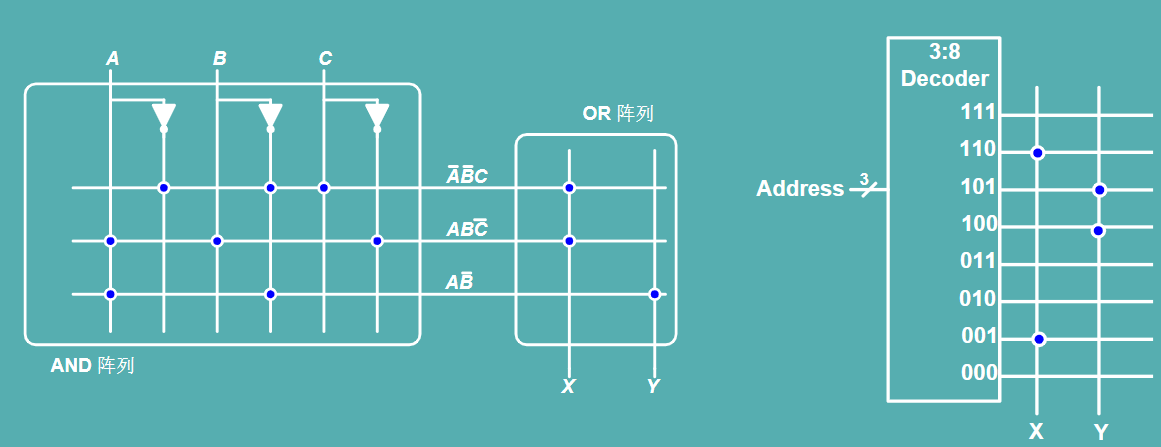

ROM是PLA一种特殊情况

  • 下图PLA要用八位译码器实现
    在这里插入图片描述

FPGAs(现场可编程门阵列Field programmable gate arrays)

特性

  • 内部连接可编程，可重复配置
  • 组合逻辑和时序逻辑
  • 实现多级逻辑功能

组成

  • 逻辑单元
最低0.47元/天 解锁文章
