PCIe Gen6（PCI Express 第6代）是较新一代的PCI Express标准，于2022年正式推出，并在2024年进一步发展和普及。以下是关于PCIe Gen6的详细信息：

1. 协议升级

1.1 信号传输与编码方式

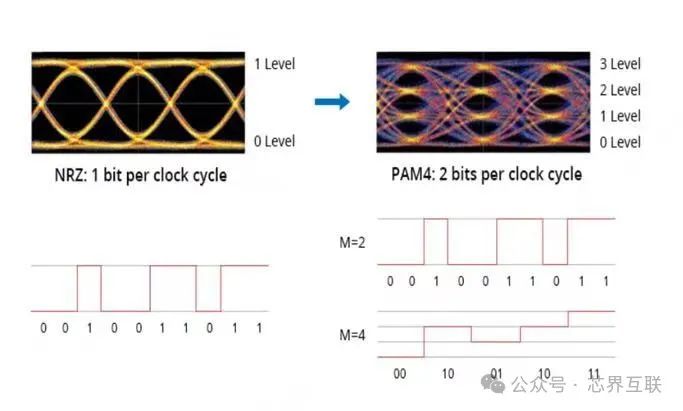

PCIe Gen6采用了PAM4（四电平脉冲幅度调制）信号，相较于Gen5的NRZ（非归零）信号有以下特点：

（1）PAM4每周期传输2bit数据，能够以相同的频率实现两倍的吞吐率。

（2）电压电平从2个增加到4个，提供传输速率但增加了信号处理复杂度

（3）信号幅度变为1/3，SNR下降9.5db，导致误码率增加，需要更复杂的信号处理技术（如CTLE、FEC）来保证信号质量。

（4）pma4采用gray code 降低误码

（a）data stream中的全部bits都会加扰并格雷码

（b）不加扰的symbols不gray coded，如K码、EIEOS、FTS、EIEOS等

（c）half-scrambled TS0 order set symbol 可以在放射端选择是否gray coded
