FPGA基础知识（二十）：Xilinx Block Memory IP核（5）--ROM 详解

《FPGA基础知识》系列导航

        本专栏专为FPGA新手打造的Xilinx平台入门指南。旨在手把手带你走通从代码、仿真、约束到生成比特流并烧录的全过程。

       本篇是该系列的第二十篇内容

       上一篇：FPGA基础知识（十九）：Xilinx Block Memory IP核（4）--True Dual Port RAM 详解-优快云博客

       下一篇：关注我，第一时间获取更新！！

---

        大家好，今天我们来分享block Memory Generate的最后一个知识点：ROM，说起ROM，主要是为了将我们提前写好的数据文件，作为源数据，导入FPGA，作为后续使用的。

        这个ROM我之前的使用场景是用来存储 仿真好的移相器的参数用作相控阵雷达的俯仰角控制的，ROM最重要的是.coe文件的文件格式。

1  手册说明

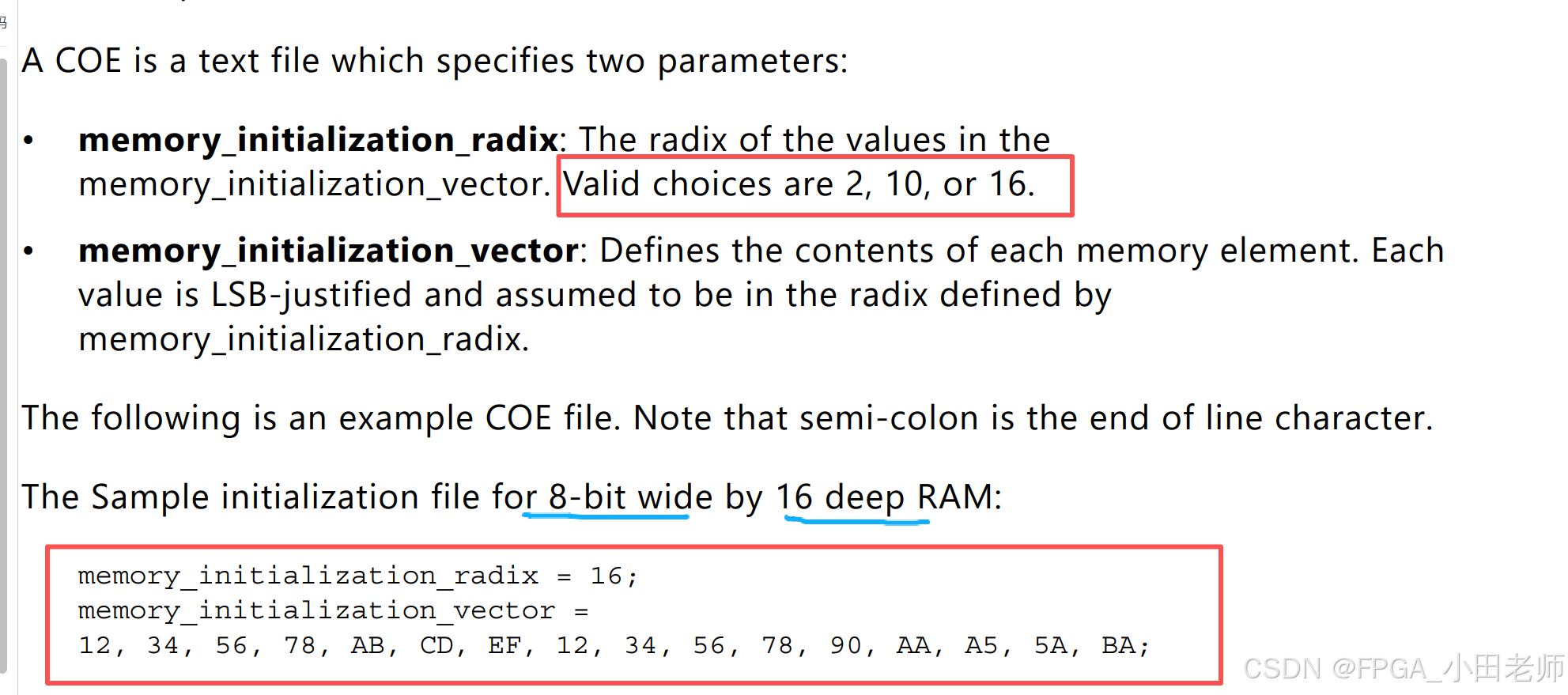

        手册里面给出的格式说明如下：

        通过radix配置是2（二进制），10（十进制），16（十六进制）

        通过vector配置数据

        如果这里没有理解，没有关系哈，大家跟着我的思路试一下

2  IP核配置

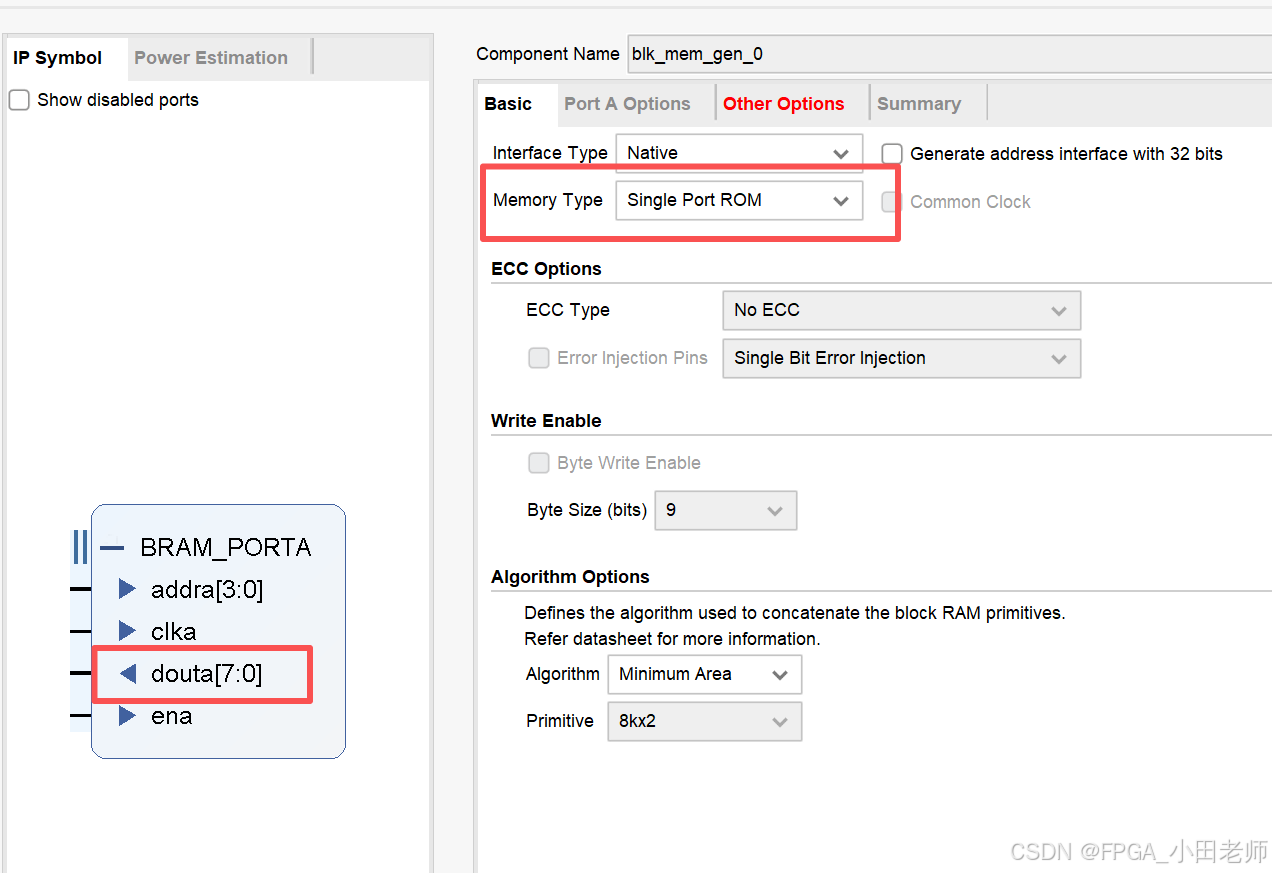

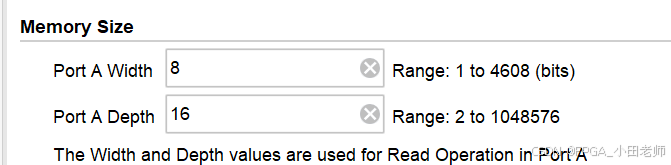

        为了方便说明，我这里选择了单端口的ROM，数据宽度8bit，深度16bit，深度会直接决定地址addr的宽度哈

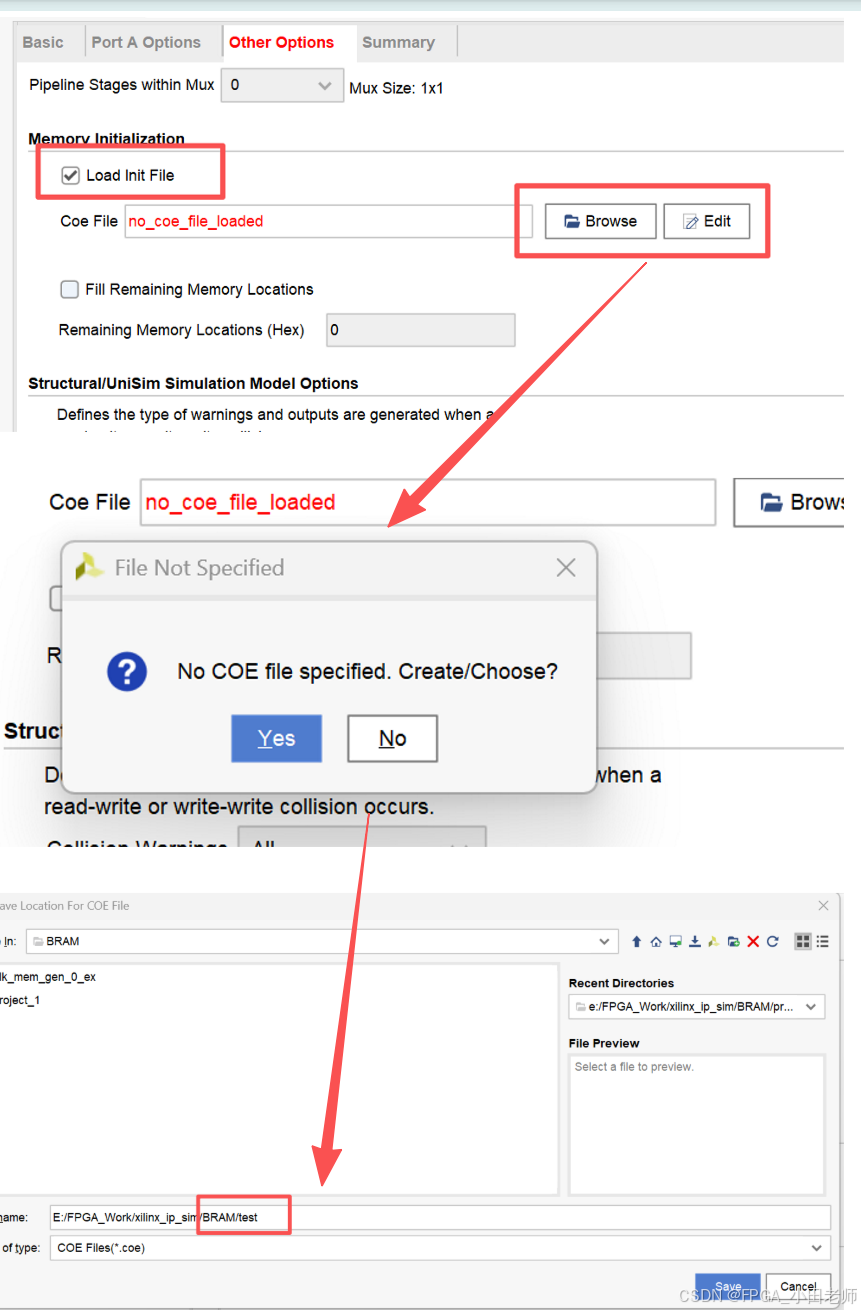

        这里，我们勾选load init file，即导入初始化文件，如果我们已经有准备好的coe文件，点击Browse选择你的文件路径即可，但如果没有就点击Edit直接编辑就可以

        我这里现在没有文件，我就给大家现场编辑了，点击Edit，按照上面的步骤新建一个test.coe的文件，点击save

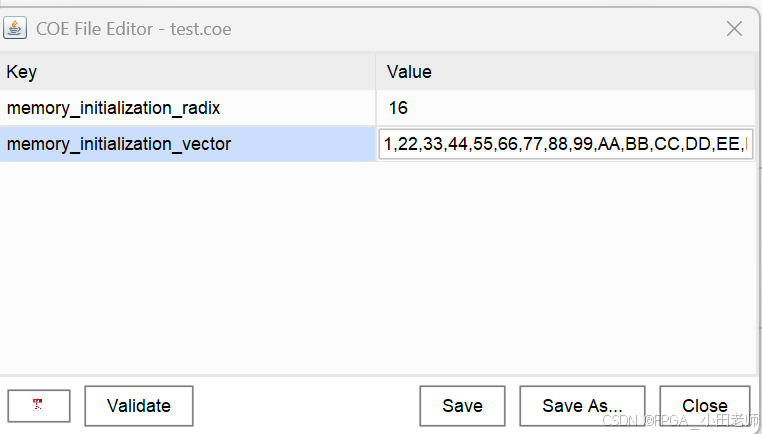

        会打开这样一个界面，大家可以在这里填自己的数据，我这个是刚才写的  上面的radix即选择你是  二进制  十进制  还是 十六进制，我这里是 16进制的  我就给了16

        下面的vetor写的就是你的数据列表，我暂时按照我的配置8bit位宽16深度给了16个8bit的数据

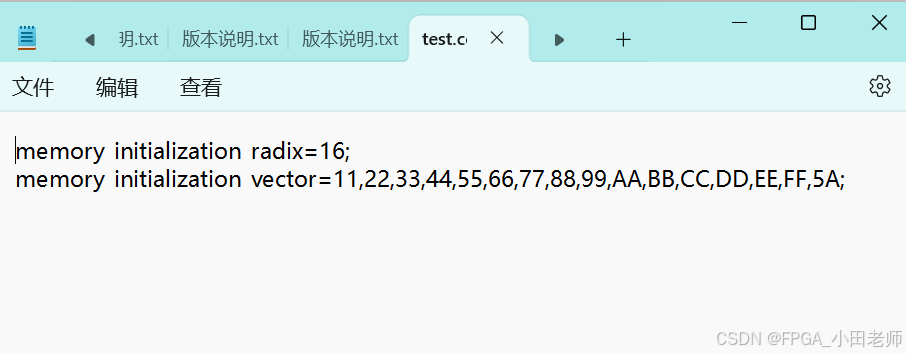

他其实就会生成一个这样的文件

3  仿真

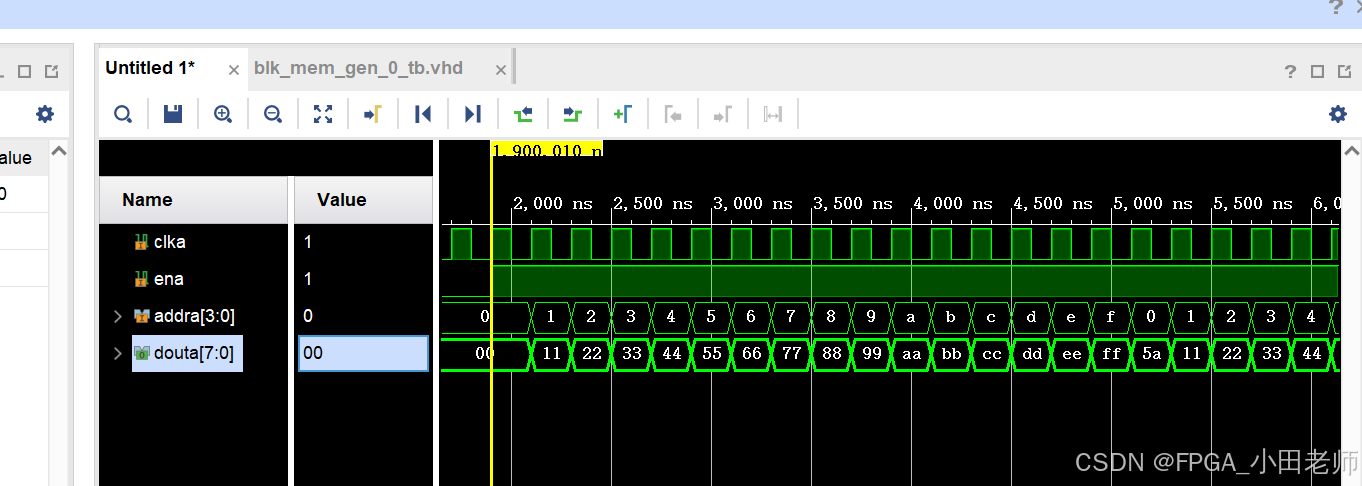

我们配置好之后，可以仿真看看，如下

        这是从ROM中读出的数据，与我刚才的写入是一致的

        那关于ROM的使用方法就这些，大家可以试试，如果大家有现成的数据，可以按照FPGA的coe文件格式整理好，一般数据量大的时候，自己手动整理比较麻烦，我们就可以借助Matlab等工具进行数据整理。
