在FPGA设计中，高效的片上存储管理是提升性能的关键。Vivado提供了两个至关重要的存储IP核：Block Memory Generator 和 FIFO Generator。许多开发者在使用时存在困惑：它们到底有什么区别？何时该用哪一个？

今天，作为系列文章的第一篇，我们将深入探讨Block Memory Generator的核心定位，并详细解析其第一个配置页面——Basic。

1、Block Memory vs FIFO：架构师的选择

1.1 核心差异

Block Memory Generator 本质上是一个可随机访问的存储阵列。你可以把它想象成一个高度可定制的硬件数组，通过地址线直接访问任意位置的数据。

FIFO Generator 则是一个先进先出的队列管理器。它更像一个传送带，数据按顺序进入，按相同顺序离开，你无法直接访问中间的数据。

1.2 接口设计的根本不同

让我们看看两者给用户暴露的接口差异：

// Block Memory典型接口（简单双端口）
input wire clk_a, clk_b;
input wire [ADDR_WIDTH-1:0] addra, addrb;
input wire [DATA_WIDTH-1:0] dina;
output wire [DATA_WIDTH-1:0] doutb;
input wire wea, ena, enb;

// FIFO典型接口
input wire wr_clk, rd_clk;
input wire [DATA_WIDTH-1:0] din;
output wire [DATA_WIDTH-1:0] dout;
input wire wr_en, rd_en;
output wire full, empty, almost_full, almost_empty;

关键差异：

Block Memory有显式的地址线(addra, addrb)
FIFO有状态标志(full, empty等)，但没有地址线

2.3 何时选择哪个？决策流程图

需要存储数据吗？
├── 需要随机访问任意位置？ → Block Memory
├── 只需要顺序存取？ → FIFO
│ ├── 需要跨时钟域？ → 异步FIFO
│ └── 同时钟域？ → 同步FIFO
└── 两者都需要？ → Block Memory + 自定义控制器

2.4 性能与资源考量

特性	Block Memory	FIFO
访问方式	随机访问	顺序访问
控制复杂度	需要自行管理地址	自动管理读写指针
灵活性	极高（可配为RAM/ROM）	固定FIFO行为
资源占用	仅存储单元+必要逻辑	存储单元+指针管理逻辑
典型延迟	1-2时钟周期	1-2时钟周期

重要洞察：FIFO内部通常是用Block Memory实现的！当你使用FIFO Generator时，IP核自动为你生成了存储器和指针管理逻辑。这解释了为什么在复杂系统中，我们有时直接用Block Memory实现自定义缓冲结构。

2、Basic配置页面详解

打开Block Memory Generator IP核，首先映入眼帘的就是Basic页面。这里的每一个选择都决定了存储器的基本架构。

2.1 Component Name（组件名称）

建议：使用有意义的命名约定

包含类型、规格信息
示例：bram_sdp_32kx8（简单双端口，32K深度，8位宽）
避免使用bram_0、bram_1这类无意义名称

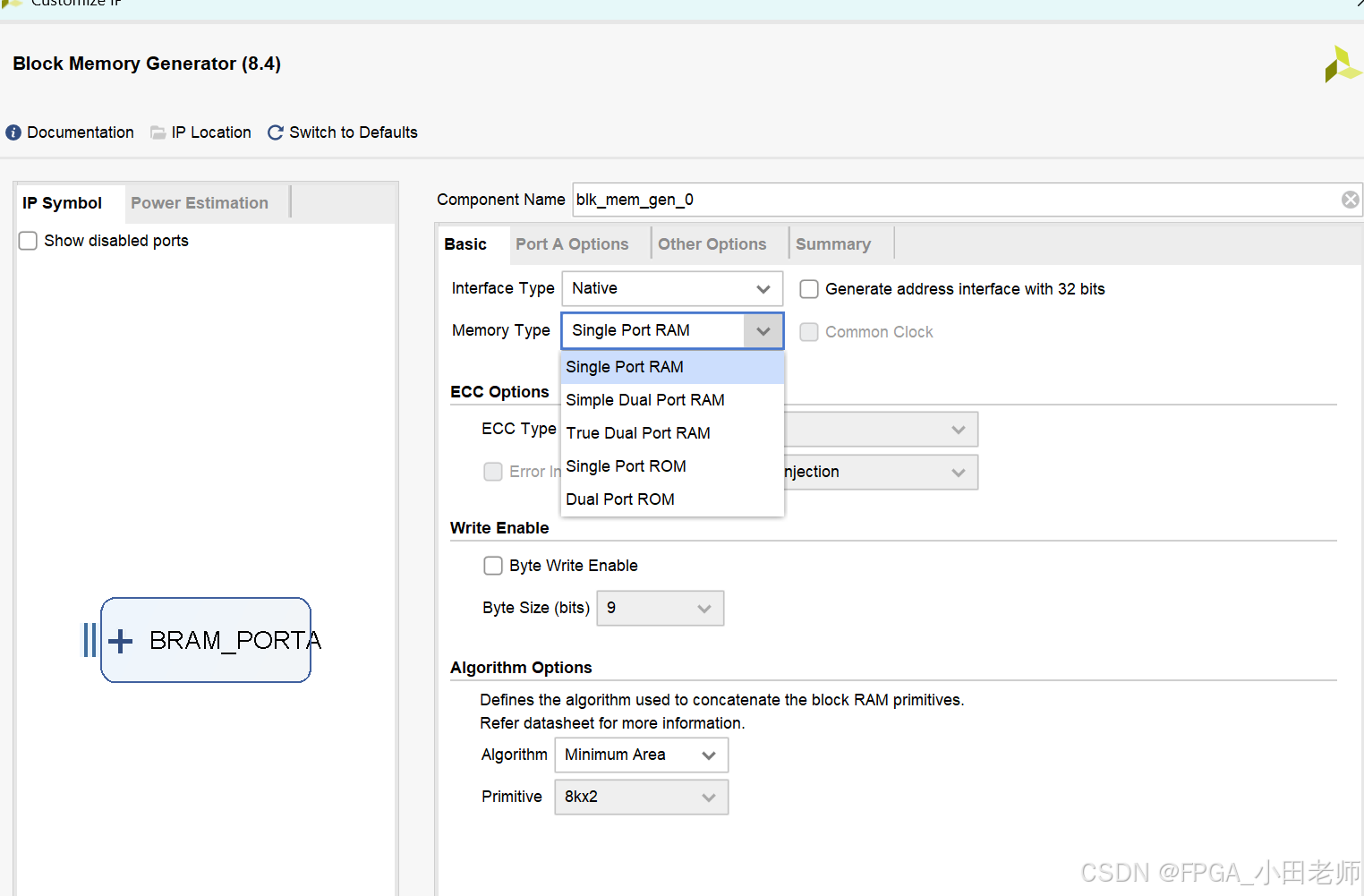

2.2. Memory Type（存储器类型） - 最重要的选择

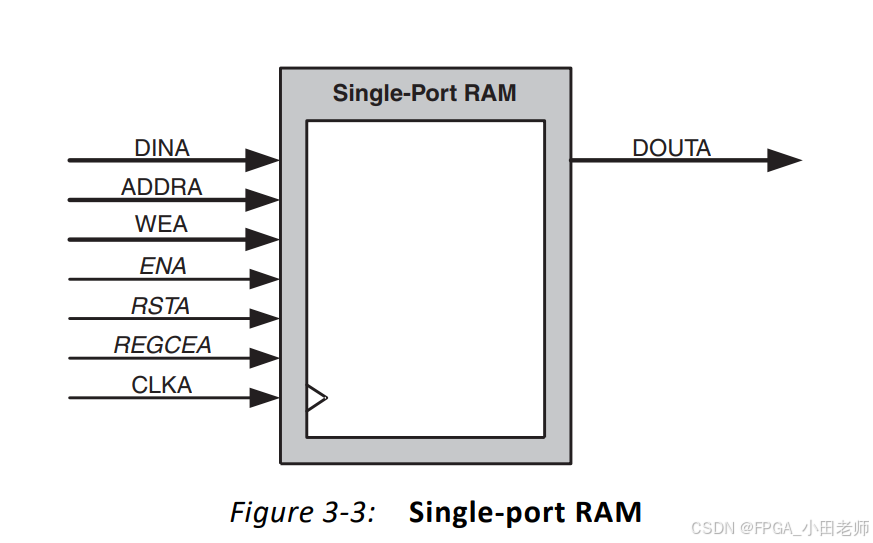

2.2.1 单端口RAM

特点：

一个时钟，一个地址端口
每个周期只能读或写，不能同时进行
最省资源的选择

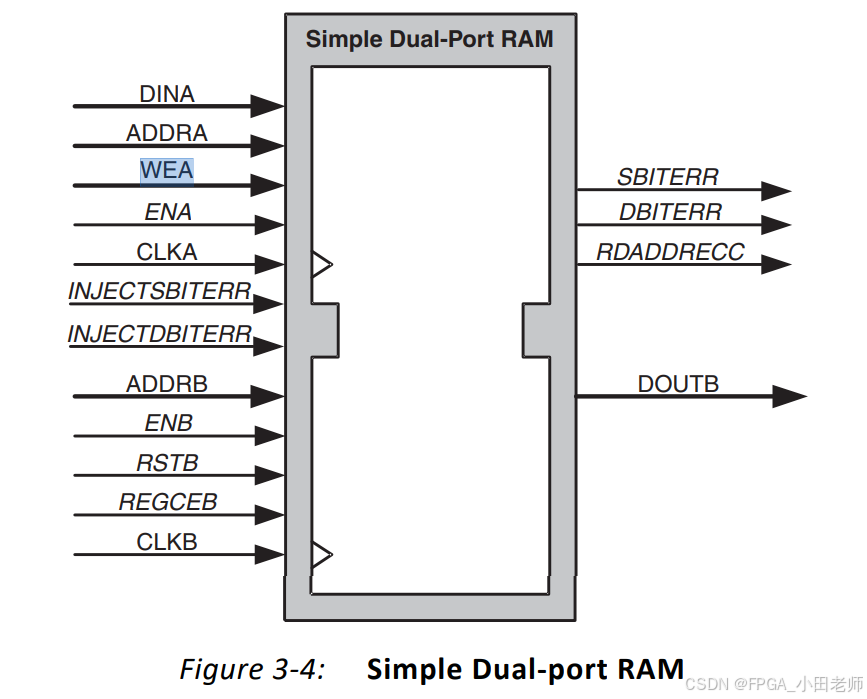

2.2.2 简单双端口RAM - 最常用

特点：

端口A专用于写，端口B专用于读
可配置独立时钟（用于跨时钟域）
位宽可不同（自动处理宽窄转换）
异步FIFO的基石

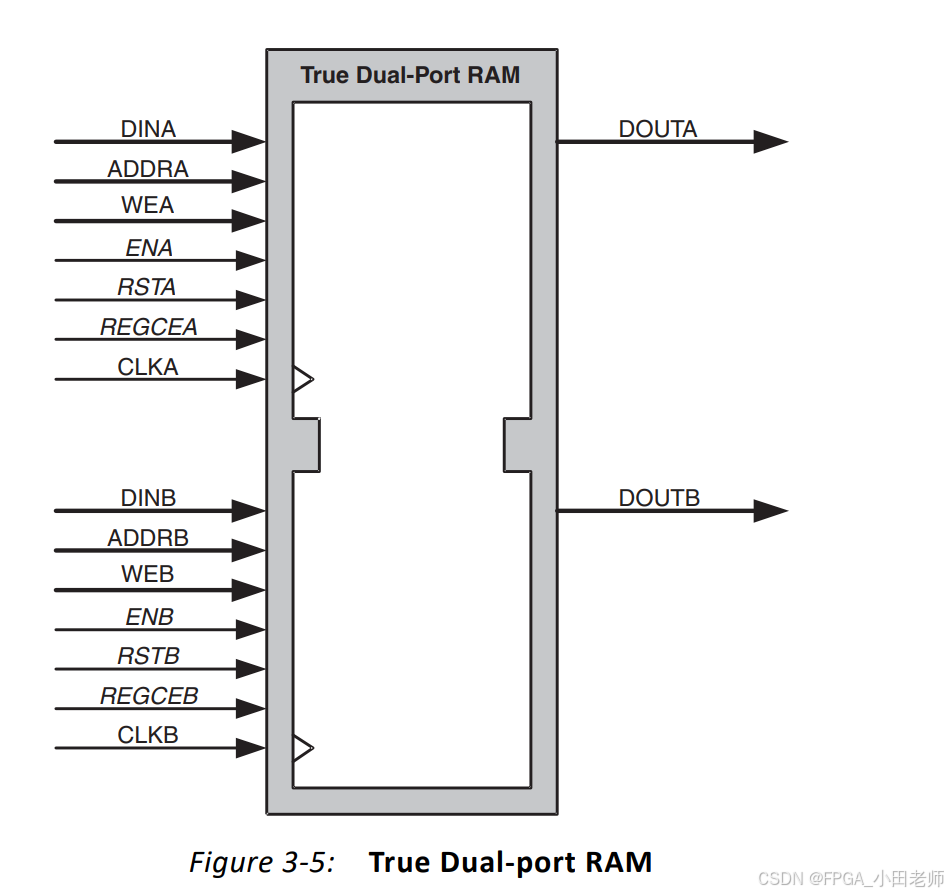

2.2.3 真双端口RAM

特点：

两个完全对称的端口，都可独立读写
支持并发操作（同时读A读B、同时写A写B等）
资源消耗最大，功能最强大

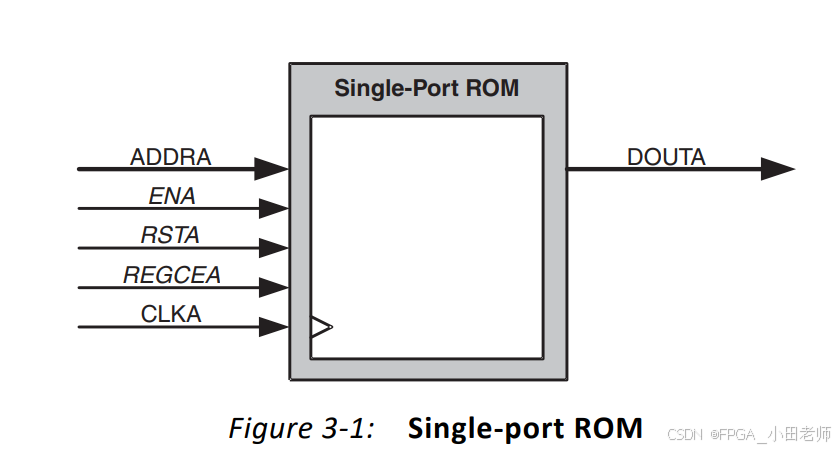

2.2.4 ROM类型

单端口/双端口ROM
必须通过.coe文件初始化
只读，无法写入（综合时会优化掉写逻辑）

2.3 ECC选项（错误校验与纠正）

适用场景：高可靠性要求的系统（航天、医疗、金融）

工作原理：

原始数据：32位
ECC编码后：32位数据 + 7位校验位 = 39位
存储空间：实际占用39位/存储单元

优点：

检测并纠正单比特错误
检测双比特错误

代价：

增加约22%的存储开销（32→39位）
增加1个时钟周期的读延迟
需要额外的逻辑资源

配置建议：除非有明确的高可靠性需求，否则保持默认（不启用）。

2.4 Write Enable & Algorithm Options（写使能与算法选项）

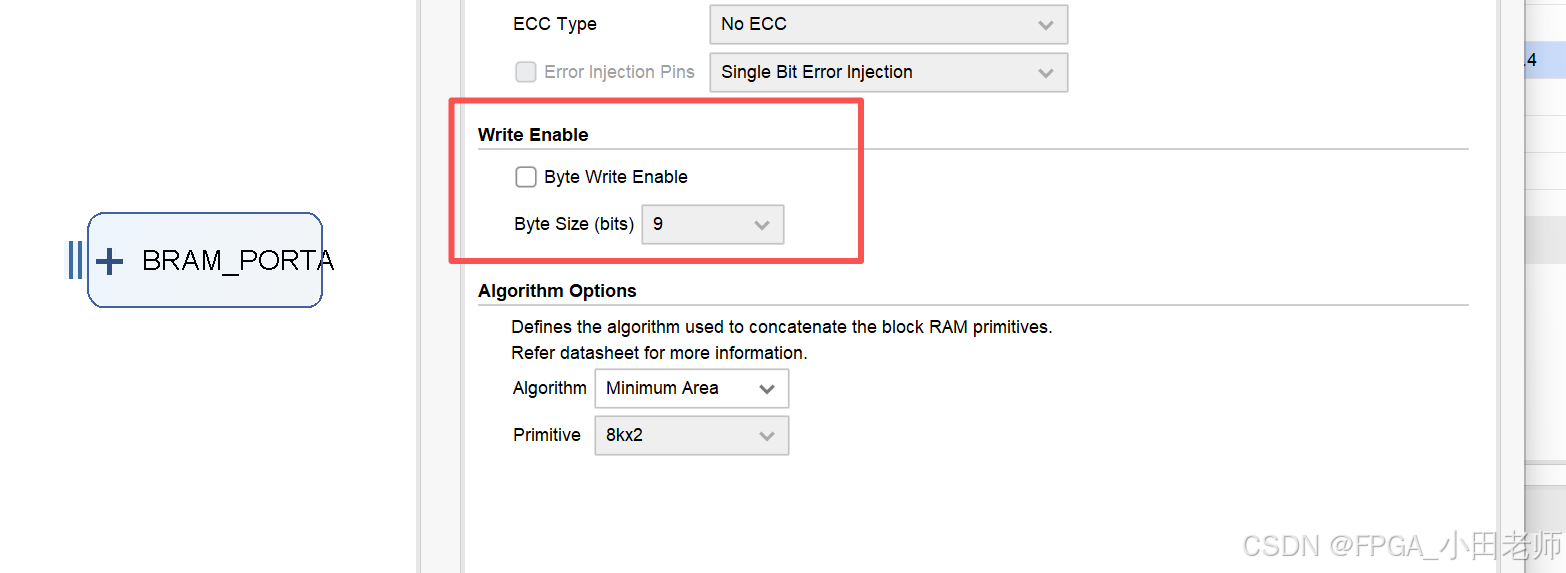

2.4.1 Byte Enable（字节使能）

作用：允许按字节粒度写入

// 假设32位数据，启用Byte Enable
input [31:0] dina;
input [3:0] wea;  // 每个bit控制一个字节的写入

// wea = 4'b0011 表示只写入低16位（dina[15:0]）
// 高16位保持原值

典型应用：

CPU写内存（如MicroBlaze的D$接口）
仅更新部分数据字段

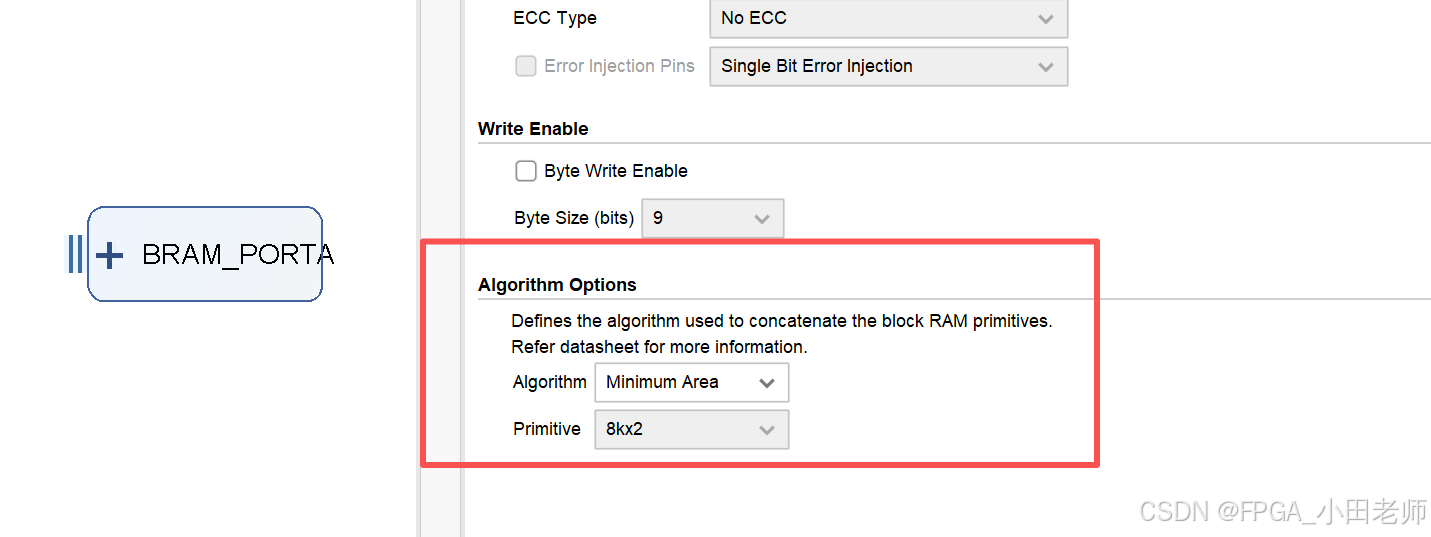

2.4.2 Algorithm（算法选项）

当你的存储器需求超过单个BRAM容量时，IP如何拼接多个BRAM：

算法选项	描述	适用场景
Minimum Area	尽量减少BRAM使用数量	资源紧张的设计
Low Power	优化功耗，可能使用更多BRAM	低功耗应用
Fixed Primitives	强制使用指定数量的BRAM	需要精确布局控制

性能影响分析：
